Tổng quan

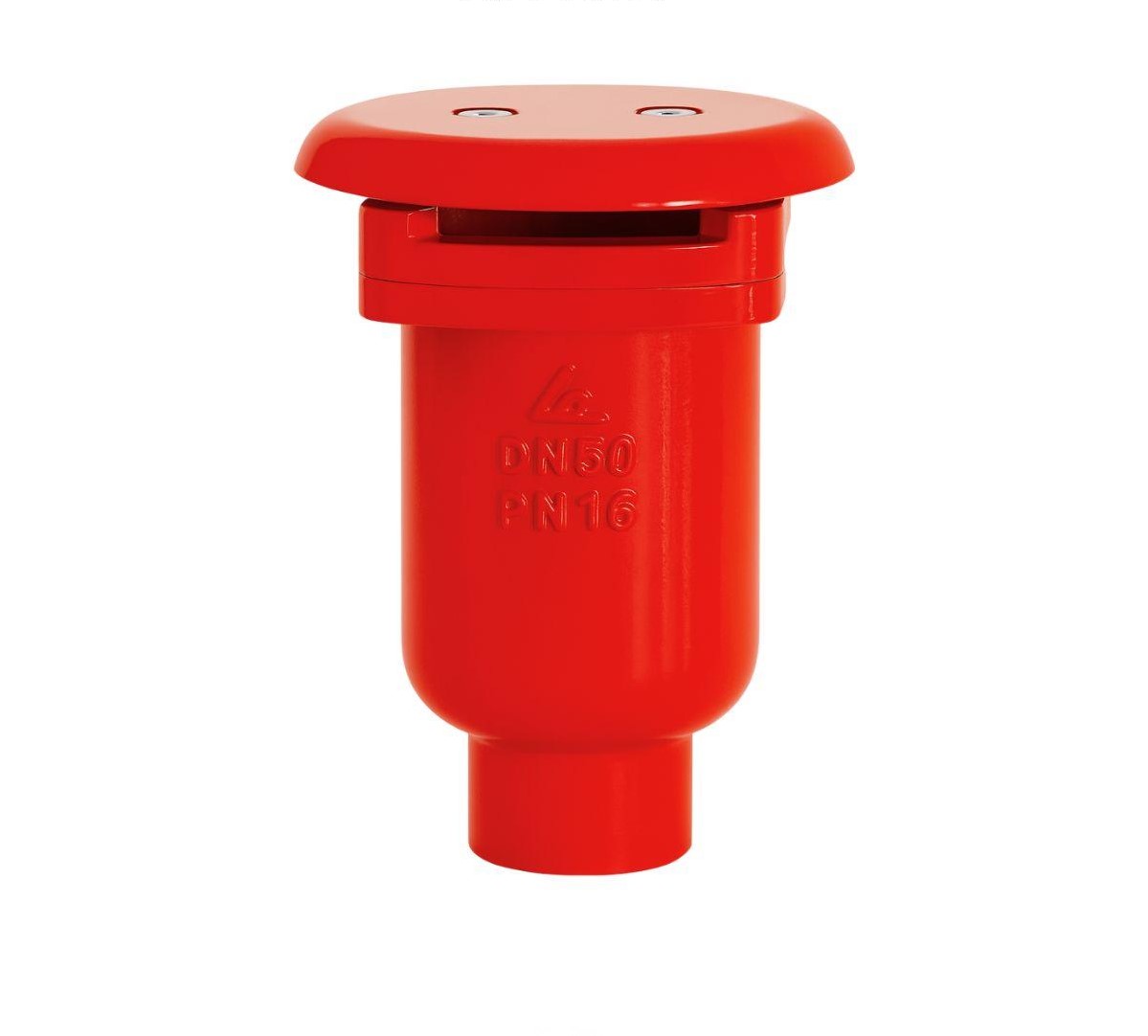

Van xả khí Shinyi ARCT là dòng thiết bị xả khí đơn kiểu nối ren cao cấp, được sản xuất trực tiếp tại nhà máy Shinyi Việt Nam theo tiêu chuẩn chất lượng quốc tế. Sản phẩm đóng vai trò cực kỳ quan trọng trong việc tự động giải phóng các túi khí tích tụ bên trong đường ống dẫn nước, giúp duy trì áp suất ổn định và ngăn chặn hiện tượng tắc nghẽn dòng chảy.
Với thiết kế nối ren tinh gọn, Model ARCT là giải pháp tối ưu cho các vị trí lắp đặt có không gian hạn chế như hộp kỹ thuật, trục đứng tòa nhà hoặc các cụm bơm tăng áp quy mô vừa và nhỏ. Thiết bị vận hành hoàn toàn tự động dựa trên nguyên lý lực nổi của bóng phao, đảm bảo khí được thoát ra ngay lập tức khi hệ thống nạp nước hoặc phát sinh bọt khí trong quá trình vận hành.
Việc trang bị van xả khí Shinyi ARCT giúp bảo vệ toàn diện hệ thống khỏi các tác động tiêu cực của túi khí như búa nước, rung lắc đường ống và sự sụt giảm lưu lượng đột ngột. Đây là sản phẩm “hệ công nghiệp” nội địa chất lượng cao, giúp các nhà thầu cơ điện tối ưu hóa chi phí đầu tư trong khi vẫn đảm bảo các tiêu chuẩn kỹ thuật khắt khe nhất của dự án.

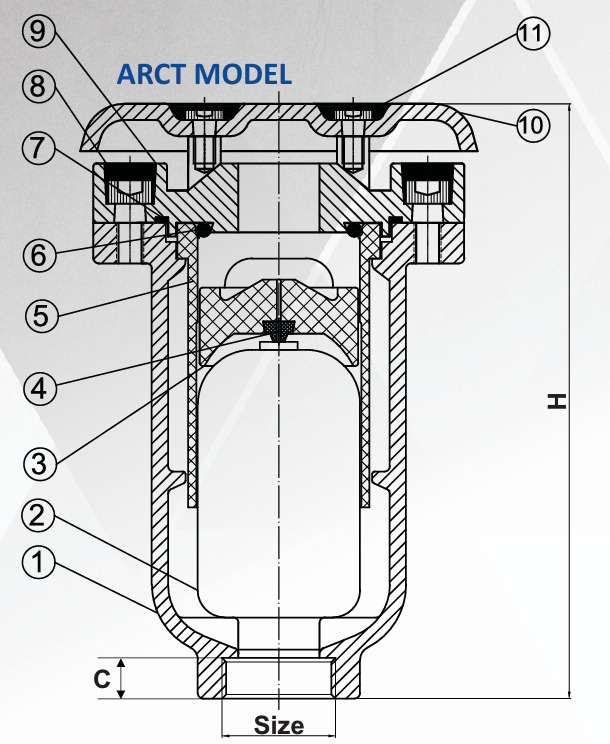

Cấu tạo kỹ thuật
Van xả khí Shinyi ARCT được chế tạo từ gang cầu (Ductile Iron) loại GGG50, mang lại khả năng chịu áp lực vượt trội và độ bền cơ học cao hơn hẳn so với các loại gang xám thông thường. Thân van được thiết kế dạng khối trụ đứng chắc chắn, giúp bảo vệ quả bóng phao bên trong khỏi các tác động vật lý và đảm bảo hành trình di chuyển của phao luôn chính xác.
Quả bóng phao bên trong được làm từ nhựa ABS hoặc cao su EPDM siêu nhẹ, có khả năng phản ứng cực nhạy với sự thay đổi của mực nước bên trong thân van. Hệ thống làm kín sử dụng vòng đệm cao su EPDM đàn hồi tốt, giúp van đóng kín khít tuyệt đối khi nước dâng đầy khoang, ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất ra ngoài qua lỗ xả khí.
| Bộ phận chính | Vật liệu chế tạo | Đặc tính kỹ thuật |
|---|---|---|
| Thân và Nắp van | Gang cầu (Ductile Iron) | Chống nứt vỡ, chịu áp lực PN10|PN16|PN25 |
| Bóng phao (Float) | Nhựa ABS / EPDM | Trọng lượng siêu nhẹ, chống ăn mòn |
| Gioăng làm kín | Cao su EPDM | Chịu nhiệt 80°C, độ kín cao |
| Lớp sơn phủ | Epoxy tĩnh điện | Độ dày 250 micron, an toàn nước sạch |
| Ốc vít kết nối | Thép không gỉ / Mạ kẽm | Chống rỉ sét môi trường ẩm |
Toàn bộ bề mặt trong và ngoài của van ARCT được bao phủ bởi lớp sơn Epoxy tĩnh điện màu xanh tiêu chuẩn với độ dày 250 micron. Lớp bảo vệ này không chỉ gia tăng tính thẩm mỹ công nghiệp mà còn bảo vệ lớp gang cầu khỏi sự oxy hóa của độ ẩm và các tác nhân hóa học từ lưu chất, đảm bảo thiết bị vận hành bền bỉ qua nhiều năm sử dụng.
Dải kích thước
Dòng van xả khí ARCT của Shinyi tập trung vào phân khúc nối ren với dải kích thước từ DN32 đến DN50, cực kỳ linh hoạt cho các hệ thống đường ống nhánh. Kích thước DN32 tương ứng lắp đặt cho đường ống Phi 42mm, trong khi DN40 phù hợp hoàn hảo cho ống Phi 49mm, vốn là các kích cỡ phổ biến trong hệ thống trục đứng cấp nước sinh hoạt.
Kích thước lớn nhất trong dòng nối ren là DN50, tương ứng với ống Phi 60mm, cung cấp lưu lượng xả khí lớn hơn cho các cụm bơm tăng áp hoặc các tuyến ống chính trong khu công nghiệp nhẹ. Việc nắm rõ quy đổi từ DN sang Phi giúp kỹ thuật viên lựa chọn chính xác đầu nối ren và phụ kiện đi kèm, đảm bảo mối nối chắc chắn và không bị rò rỉ áp suất.
| Kích thước (DN) | Tương ứng ống (Phi) | Kiểu kết nối | Tiêu chuẩn ren |
|---|---|---|---|
| DN32 (1-1/4″) | Ø42 mm | Nối ren trong | BS / NPT / ISO 7-1 |
| DN40 (1-1/2″) | Ø49 mm | Nối ren trong | BS / NPT / ISO 7-1 |
| DN50 (2″) | Ø60 mm | Nối ren trong | BS / NPT / ISO 7-1 |
Kiểu kết nối ren tiêu chuẩn giúp việc lắp đặt van ARCT trở nên vô cùng nhanh chóng mà không cần đến các thiết bị hàn mặt bích phức tạp hay tốn diện tích. Ren được tiện chính xác theo tiêu chuẩn ISO 7-1 hoặc BS, đảm bảo độ bám chắc chắn với các loại phụ kiện đường ống thép, nhựa hoặc đồng, giúp tối ưu hóa thời gian thi công tại công trường.
Hiệu suất thực tế
Van xả khí Shinyi ARCT vận hành ổn định dưới áp suất làm Việc định mức PN10|PN16|PN25, đáp ứng tốt nhu cầu của các tòa nhà cao tầng và hệ thống thủy lực dân dụng. Sản phẩm có khả năng phản ứng tức thì với túi khí ngay cả khi áp suất trong ống xuống thấp, đảm bảo hệ thống luôn được giải phóng khí kịp thời để duy trì lưu lượng dòng chảy tối đa.
Cơ chế xả khí đơn (Single Orifice) của ARCT được tối ưu hóa để xả bọt khí li ti phát sinh liên tục trong quá trình vận hành áp lực của hệ thống bơm. Hiệu suất này giúp bảo vệ các thiết bị nhạy cảm như đồng hồ nước và van giảm áp khỏi các sai số đo lường hoặc sự cố kẹt van do túi khí gây ra, mang lại sự ổn định lâu dài cho mạng lưới cấp nước.
Với dải nhiệt độ làm việc từ 0°C đến 80°C, van ARCT hoạt động bền bỉ trong các hệ thống cấp nước sạch và nước nóng trung tâm mà không làm suy giảm tính chất của phao ABS hay gioăng cao su EPDM. Khả năng chống ăn mòn của lớp sơn Epoxy giúp thiết bị giữ được độ nhạy và hiệu suất vận hành 100% trong suốt vòng đời dự án, giảm thiểu tối đa nhu cầu bảo trì.
Kỹ thuật lắp đặt
Để đạt hiệu quả thoát khí cao nhất, van ARCT phải được lắp đặt theo phương thẳng đứng (nắp xả hướng lên trên) tại các điểm cao nhất của đường ống hoặc tại các khúc cua hướng lên. Trước khi thực hiện nối ren, kỹ thuật viên cần vệ sinh sạch sẽ đầu ren ống và lòng van để loại bỏ tạp chất, phôi thép hoặc băng tan dư thừa có thể gây kẹt bóng phao.
Khi siết van vào đường ống, nên sử dụng mỏ lết hoặc cờ lê phù hợp, siết vừa đủ lực để đảm bảo độ kín khít cùng với băng tan chuyên dụng, tránh siết quá tay làm nứt vỡ cổ ren gang. Việc lắp đặt đúng kỹ thuật không chỉ giúp van xả khí nhanh chóng mà còn triệt tiêu hoàn toàn tiếng ồn và hiện tượng rung giật đường ống khi hệ thống bắt đầu bơm nước.
Khuyến cáo lắp đặt thêm một van bi nhỏ cùng kích cỡ (ví dụ van bi đồng) ngay phía trước van xả khí ARCT để thuận tiện cho việc cô lập thiết bị khi cần vệ sinh hoặc thay thế định kỳ. Việc kiểm tra lỗ thoát khí định kỳ sẽ đảm bảo bụi bẩn hoặc cặn canxi không làm tắc nghẽn đường xả, giữ cho hệ thống luôn trong trạng thái an toàn và đạt hiệu suất cao nhất.
Phạm vi ứng dụng
Van xả khí đơn nối ren Shinyi ARCT được ứng dụng phổ biến trong các hệ thống cấp nước dân dụng tòa nhà, chung cư và các khu văn phòng hạng trung. Nhờ thiết kế nhỏ gọn và nối ren linh hoạt, sản phẩm là lựa chọn ưu tiên cho các trục đứng cấp nước sinh hoạt, nơi không gian hộp kỹ thuật (gen kỹ thuật) thường bị hạn chế đáng kể cho các loại van lớn.
Trong công nghiệp nhẹ, thiết bị hiện diện trong các mạng lưới dẫn nước làm mát máy móc, hệ thống tưới tiêu tự động và các dây chuyền sản xuất thực phẩm sạch. Khả năng loại bỏ khí nhanh của ARCT giúp bảo vệ máy bơm không bị chạy khô hoặc quá tải do áp suất khí ảo, đồng thời đảm bảo lưu lượng nước cung cấp cho sản xuất luôn ổn định và chính xác.
Ngoài ra, sản phẩm còn là thành phần không thể thiếu trong các cụm bơm bù áp PCCC và hệ thống điều hòa không khí trung tâm (Chiller) công suất nhỏ. Với lợi thế sản xuất tại Việt Nam bởi thương hiệu Shinyi uy tín, van ARCT mang lại sự an tâm tuyệt đối về chất lượng, giá thành hợp lý và dịch vụ bảo hành nhanh chóng cho mọi nhà thầu và đơn vị vận hành.
