Bảng điều khiển báo cháy Dahua DHI-HY-1330

Tổng quan

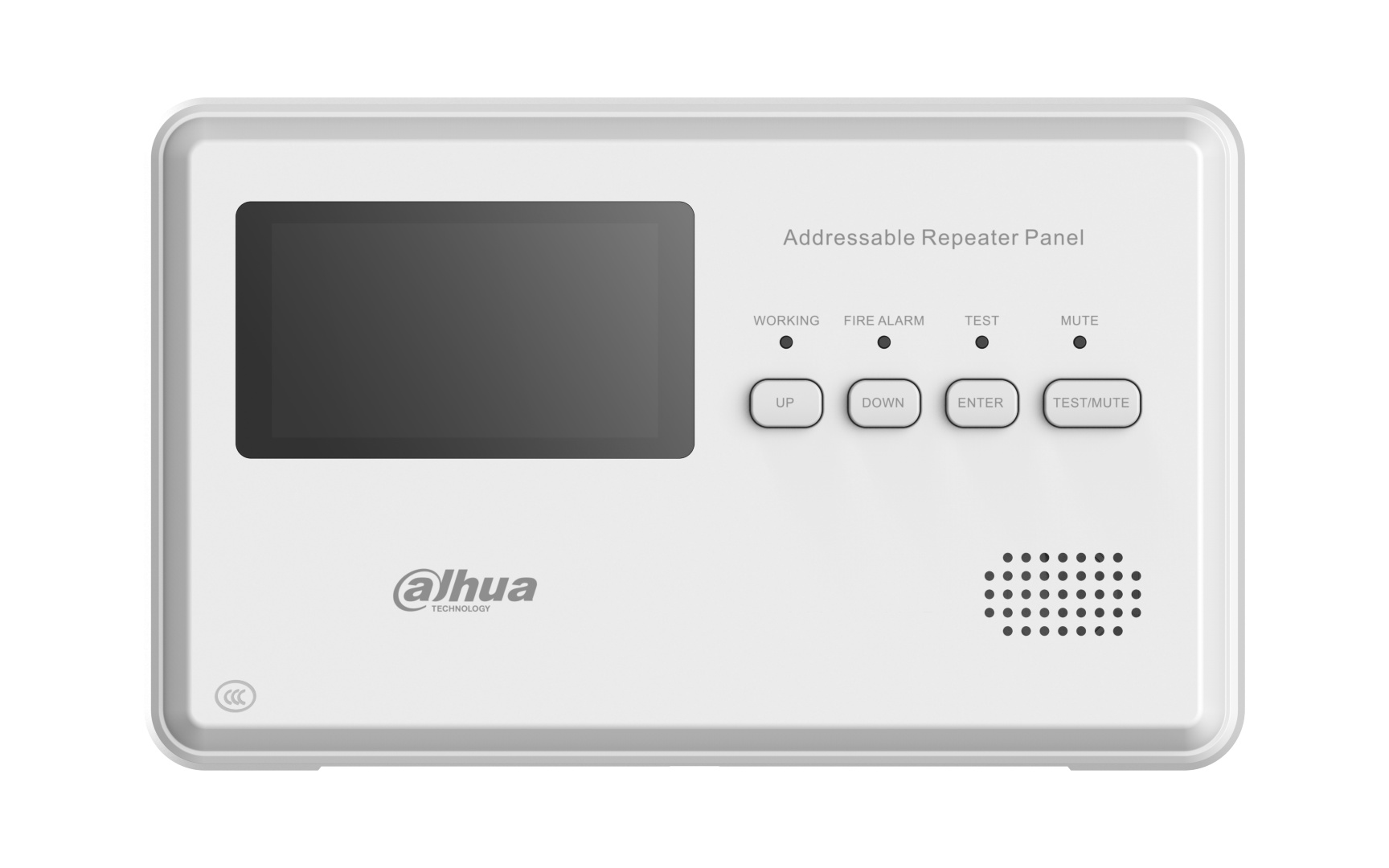

Bảng hiển thị phụ địa chỉ Dahua DHI-HY-1330 (Addressable Repeater Panel) là thiết bị hiển thị thông tin báo cháy cục bộ, được thiết kế để lắp đặt tại các khu vực khác nhau trong tòa nhà. Sản phẩm đóng vai trò như một “trạm thông tin vệ tinh”, sao chép và hiển thị các sự cố cháy nổ từ tủ trung tâm báo cháy địa chỉ để người trực ban tại các tầng có thể nắm bắt tình hình tức thì.

Với thiết kế hiện đại, mỏng nhẹ (chỉ 32mm) và màu trắng trang nhã, DHI-HY-1330 dễ dàng hòa nhập vào không gian nội thất của các tòa nhà cao cấp. Thiết bị được trang bị màn hình LCD độ phân giải 64×128, cung cấp giao diện hiển thị trực quan và chi tiết về vị trí cũng như loại sự cố đang diễn ra.

Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn EN54-2, đảm bảo độ bền linh kiện và tính chính xác trong việc truyền tải dữ liệu báo cháy. Đây là giải pháp tối ưu giúp tăng cường khả năng giám sát và rút ngắn thời gian phản ứng sơ tán cho các công trình có diện tích lớn hoặc nhiều tầng.

Cơ chế vận hành

DHI-HY-1330 vận hành dựa trên giao thức truyền thông kỹ thuật số 2 dây không phân cực (Two-wire, polarity-free), kết nối trực tiếp vào đường Loop địa chỉ của tủ trung tâm. Cơ chế này tích hợp cả nguồn điện và dữ liệu trên cùng một cặp dây, giúp đơn giản hóa tối đa quy trình thi công lắp đặt.

Thiết bị sử dụng bộ vi xử lý tích hợp để duy trì giao tiếp ổn định và xử lý dữ liệu từ tủ trung tâm báo cháy. Khi có báo động cháy tại bất kỳ khu vực nào được lập trình, bảng hiển thị phụ sẽ ngay lập tức cập nhật thông tin lên màn hình LCD, đồng thời kích hoạt còi báo động nội bộ để thông báo cho nhân viên tại khu vực đó.

Mỗi bảng hiển thị phụ có thể được gán một địa chỉ duy nhất từ 1 đến 254 bằng bộ lập trình cầm tay điện tử. Hệ thống đèn LED trạng thái cung cấp thông tin nhanh về tình trạng hoạt động: đèn xanh nháy khi giám sát bình thường, đèn đỏ sáng đứng khi có báo cháy, và đèn vàng cảnh báo khi có lỗi kỹ thuật hoặc đang trong chế độ kiểm tra.

Hiệu suất

DHI-HY-1330 sở hữu hiệu suất hiển thị mạnh mẽ với khả năng lưu trữ và hiển thị lên tới 999 thông tin báo động. Điều này giúp người quản lý có cái nhìn toàn cảnh về các sự cố diễn ra trong tòa nhà mà không cần phải di chuyển về phòng điều khiển trung tâm.

• Tiêu thụ năng lượng siêu thấp: dòng điện ở trạng thái giám sát chỉ ≤ 2mA và dòng khi hoạt động tối đa chỉ ≤ 10mA.
• Cường độ âm thanh báo động tại chỗ đạt mức 65dB đến 115dB (A) ở khoảng cách 1 mét, đảm bảo thu hút sự chú ý ngay cả trong môi trường ồn ào.
• Khoảng cách truyền tín hiệu tin cậy lên tới 1500 mét, phù hợp cho các dự án có quy mô hạ tầng trải rộng.

Thiết bị được trang bị phím bấm “Test/Mute” đa năng, cho phép người dùng kiểm tra nhanh hệ thống đèn/còi hoặc tắt tiếng báo động tạm thời tại chỗ. Hiệu suất vận hành ổn định trong dải nhiệt độ từ -10°C đến +40°C, đảm bảo tính sẵn sàng cao trong môi trường làm việc dân dụng và công nghiệp nhẹ.

Ứng dụng

Bảng hiển thị phụ Dahua là lựa chọn lý tưởng để lắp đặt tại các quầy lễ tân khách sạn, trạm trực y tá bệnh viện, phòng bảo vệ tầng trong chung cư hoặc các lối ra vào của nhà xưởng sản xuất. Việc hiển thị vị trí cháy trực quan giúp nhân viên tại chỗ có thể hướng dẫn thoát nạn nhanh chóng và chính xác.

Sản phẩm đặc biệt cần thiết cho các công trình có diện tích mặt sàn lớn như trung tâm thương mại, trường học hoặc các khu triển lãm. Tại những nơi này, DHI-HY-1330 giúp phân tán thông tin báo động, giảm tải áp lực cho trung tâm điều khiển chính và tăng cường tính dự phòng cho hệ thống.

Nhờ khả năng thiết lập linh hoạt khu vực hiển thị (Fire alarm area display mode), chủ đầu tư có thể lập trình để mỗi bảng hiển thị phụ chỉ báo thông tin của tầng đó hoặc một vài tầng lân cận. Sự chuyên nghiệp của thiết bị góp phần nâng cao cấp độ an toàn PCCC cho toàn bộ hạ tầng tòa nhà.

Lưu ý lắp đặt

DHI-HY-1330 được thiết kế chuyên dụng để lắp đặt treo tường (Wall Mount). Khi thi công, nên chọn vị trí lắp đặt ở tầm mắt (khoảng 1.5m so với mặt sàn) tại các khu vực thường xuyên có người trực hoặc các nút giao thông chính trong tòa nhà để dễ dàng quan sát thông tin.

Dây dẫn tín hiệu đường Loop nên sử dụng loại dây xoắn đôi có vỏ bọc chống nhiễu để đảm bảo dữ liệu địa chỉ truyền xa 1500m luôn đạt độ ổn định cao nhất. Cần thực hiện cài đặt địa chỉ cho thiết bị trước khi gắn cố định lên đế nhựa đi kèm để tránh mất thời gian điều chỉnh sau này.

Định kỳ hàng quý, người quản lý nên thực hiện chức năng tự kiểm tra (Self-test) bằng phím bấm trên mặt thiết bị để xác nhận màn hình LCD và hệ thống đèn chỉ thị vẫn hoạt động tốt. Việc vệ sinh bụi bẩn bám trên bề mặt nhựa và khe còi sẽ giúp thiết bị luôn duy trì vẻ ngoài chuyên nghiệp và âm thanh rành mạch nhất.
