Mô tả
Tổng quan

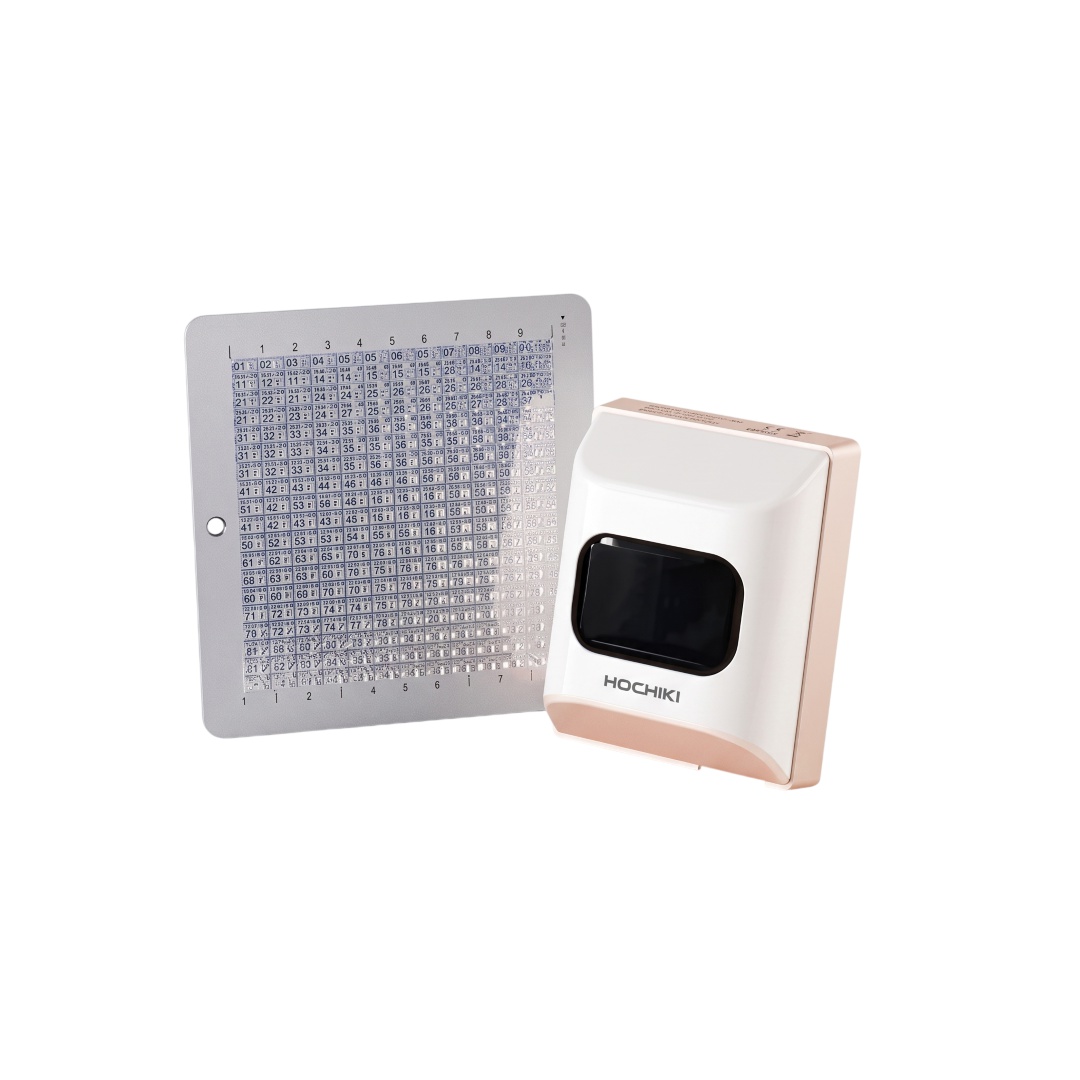

Đầu báo khói chiếu tia phản xạ Hochiki SRA-24 (Reflective Beam Detector) là thiết bị phát hiện khói báo cháy tự động diện rộng cao cấp, được nghiên cứu và phát triển bởi tập đoàn PCCC danh tiếng Hochiki Nhật Bản (chế tạo bởi Hochiki America Corporation). Sản phẩm vận hành dựa trên nguyên lý quang điện phát nhận chùm tia hồng ngoại gần kết hợp cùng tấm phản xạ phẳng (flat reflector) gọn nhẹ, đem lại giải pháp cảnh báo sớm hỏa hoạn toàn diện cho các công trình có không gian mở, diện tích lớn và vòm trần nhà cao.
Sản phẩm đạt hệ thống chứng nhận kiểm định an toàn kỹ thuật phòng cháy chữa cháy uy tín hàng đầu thế giới bao gồm Underwriters Laboratories (UL Listed – S1383), Factory Mutual (FM Approved), California State Fire Marshal (CSFM: 7260-0410:158) và hệ thống quản lý chất lượng ISO 9001:2000. Đầu báo Hochiki SRA-24 được thiết kế tối ưu cho khoảng cách bảo vệ chiều dài từ 25 feet đến 100 feet (tương đương khoảng 7.6 m đến 30.5 m), mở rộng khoảng cách bảo vệ theo chiều ngang tối đa lên tới 60 feet (18.3 m) giữa các chùm tia. Với chất liệu nhựa ABS màu ngà (Ivory ABS) cùng khả năng lắp đặt linh hoạt, thiết bị đáp ứng trọn vẹn cả yêu cầu an toàn PCCC lẫn giá trị thẩm mỹ cho công trình.
Tại thị trường Việt Nam, dòng đầu báo Beam phản xạ Hochiki SRA-24 nhập khẩu chính hãng luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC cho nhà kho, xưởng sản xuất, hội trường, bảo tàng và trung tâm thương mại nhờ chi phí thi công tối ưu hơn hẳn so với việc gá lắp hàng loạt đầu báo khói điểm truyền thống.
Cấu tạo và đặc điểm
Đầu báo Beam Hochiki SRA-24 được chế tạo từ chất liệu nhựa kỹ thuật ABS bền bỉ kết hợp với cụm thấu kính quang học phát nhận xung hồng ngoại và bộ vi xử lý thông minh tích hợp:
| Bộ phận cấu tạo | Vật liệu & Thông số kích thước | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu báo (SRA-24 Unit) | Nhựa ABS màu ngà (Ivory ABS) Kích thước: 6″ x 4.8″ x 3.1″ (152 x 122 x 78.7 mm) |
Chứa bộ phát xung tia hồng ngoại, cảm biến quang điện nhận chùm phản xạ và bo mạch vi xử lý. Trọng lượng 1.9 lbs (bao gồm mô-đun đấu nối). |
| Gương phản xạ (Reflector) | Tấm phản xạ phẳng siêu mỏng Kích thước: 7.5″ x 7.5″ x 0.1″ (190.5 x 190.5 x 2.5 mm) |
Đặt đối diện đầu báo để phản xạ chùm tia hồng ngoại trở lại đầu thu. Trọng lượng siêu nhẹ chỉ 1.6 oz (45.3 g). |
| Đèn LED chỉ thị trạng thái | Hệ thống 3 đèn LED qua thấu kính góc rộng | Hiển thị 4 trạng thái: Normal (Bình thường), Setup (Căn chỉnh), Fault (Sự cố) và Fire Condition (Báo cháy). Quan sát rõ ràng từ bên dưới trần. |
| Tiếp điểm cảnh báo (Output Contacts) | Form “A” (Alarm) & Form “B” (Trouble) | Cung cấp tiếp điểm khô Form “A” cho tín hiệu báo cháy và tiếp điểm khô Form “B” cho tín hiệu báo lỗi về tủ điều khiển trung tâm. |
Điểm vượt trội trong thiết kế của Hochiki SRA-24 là ứng dụng công nghệ chùm tia phát xung (Pulsed beam). Cơ chế này không chỉ giúp giảm thiểu tối đa lượng điện năng tiêu thụ toàn mạch mà còn cải thiện vượt trội khả năng kháng nhiễu từ các nguồn ánh sáng chói hoặc sóng điện từ xung quanh môi trường. Ngoài ra, thiết bị có tính năng tự động bù trôi bụi bẩn +1%/giờ (sai số ±50%) và tự động báo lỗi khi bị che chắn 90% chùm tia quá 20 giây.
Nguyên lý hoạt động
Đầu báo khói chiếu tia phản xạ Hochiki SRA-24 vận hành dựa trên nguyên lý suy giảm mật độ chùm tia hồng ngoại (Beam Obscuration) kết hợp tính năng tự động điều chỉnh vi xử lý:
- Cơ chế phát nhận chùm tia tuyến tính: Đầu báo SRA-24 và gương phản xạ phẳng được lắp đặt đối diện nhau trên tường ở khoảng cách từ 25ft đến 100ft. Đầu báo liên tục phát ra chùm tia hồng ngoại gần (near infrared light) về phía gương phản xạ và thu hồi chùm tia phản xạ trở lại. Khi xảy ra sự cố hỏa hoạn, hạt khói bốc lên cao sẽ cắt ngang và làm suy giảm cường độ năng lượng ánh sáng hồng ngoại chiếu về đầu thu. Vi xử lý sẽ phân tích điện tử sự suy giảm này để đưa ra quyết định báo cháy.
- Cấu hình độ nhạy báo cháy (Sensitivity Settings): Thiết bị cho phép tùy chỉnh ngưỡng độ nhạy phát hiện cháy ở mức 20% hoặc 30% độ che mờ chùm tia (beam obscuration) thông qua công tắc chuyển đổi độ nhạy (sensitivity switch). Các cài đặt độ nhạy này dễ dàng kiểm tra xác nhận lại bằng bộ lọc hiệu chuẩn (calibrated filters).
- Tự động báo lỗi và tự khôi phục: Thiết bị sẽ kích hoạt tín hiệu báo lỗi (Trouble) về tủ trung tâm khi: chùm tia bị che chắn hoàn toàn 90% trong hơn 20 giây, vượt quá giới hạn bù trôi bụi bẩn, hoặc đầu báo bị tháo rời khỏi chân đế. Tín hiệu báo lỗi do che chắn vật cản sẽ tự động khôi phục về trạng thái bình thường ngay khi vật cản được loại bỏ.
Ứng dụng
Nhờ khả năng giám sát khói theo đường thẳng trên diện tích rộng lớn trước khi ngọn lửa lan rộng, đầu báo Beam Hochiki SRA-24 là giải pháp thay thế hoàn hảo tại các không gian mà đầu báo khói điểm truyền thống không thể đáp ứng hoặc tốn kém chi phí thi công:
- Nhà kho & Trung tâm Logistics: Giám sát các dãy kệ hàng cao tầng, kho lưu trữ vật tư có không gian trần thoáng và diện tích rộng lớn.
- Hội trường, Nhà thi đấu & Nhà hát: Cảnh báo cháy sớm hiệu quả cho các công trình công cộng có vòm trần cao, không gian mở tập trung đông người.
- Bảo tàng, Trung tâm triển lãm & Thánh đường: Đảm bảo an toàn PCCC mà vẫn giữ nguyên giá trị thẩm mỹ kiến trúc công trình nhờ thiết kế màu ngà nhỏ gọn.
- Xưởng sản xuất công nghiệp: Lắp đặt dọc theo chiều dài các gian xưởng cơ khí, dây chuyền lắp ráp để kiểm soát nguy cơ cháy khói sớm.
Khả năng tương thích
Đầu báo Beam phản xạ Hochiki SRA-24 được thiết kế để kết nối linh hoạt và đồng bộ với các hệ thống báo cháy tiêu chuẩn:
- Tương thích Tủ điều khiển báo cháy (Control Panel): Hoạt động ổn định ở dải điện áp 15 – 33 VDC (điện áp danh định 24 VDC), dễ dàng đấu nối vào các kênh báo cháy vùng (Zone) của hầu hết tủ trung tâm hệ thường hoặc tủ địa chỉ qua mô-đun giám sát.
- Tương thích Rơ-le giám sát cuối đường dây (End of Line Relay): Tích hợp cổng kết nối Rơ-le EOL và điện trở EOL (End of Line Resistor) giúp tủ trung tâm dễ dàng giám sát trạng thái đứt dây hoặc mất nguồn hệ thống.
- Khả năng chống nhiễu điện áp: Mạch nội bộ tích hợp sẵn tính năng bảo vệ chống điện áp đột biến và nhiễu tần số vô tuyến (RF transient protection), giảm thiểu tối đa nguy cơ báo động giả do hiện tượng nhiễu điện.
Hướng dẫn lắp đặt
Để đảm bảo đầu báo Beam Hochiki SRA-24 vận hành chính xác, không bị báo giả và tuân thủ các quy chuẩn PCCC (như chuẩn NFPA), quy trình thi công và thiết lập cần tuân thủ các bước sau:
Quy trình thi công gá lắp và căn chỉnh chuẩn kỹ thuật:
- Cố định vị trí: Bắt chặt đầu báo SRA-24 và gương phản xạ phẳng lên bề mặt tường cố định ở độ cao thiết kế, đảm bảo hai mặt nhìn thẳng trực diện vào nhau trong khoảng cách từ 25ft đến 100ft. Đảm bảo góc nghiêng của gương phản xạ nằm trong phạm vi ±10%. Khoảng cách gá lắp ngang giữa các chùm tia tối đa là 60ft.
- Sơ đồ đấu nối dây tín hiệu (Typical Wiring): Đấu nối nguồn 24V+ và 24V- vào cọc nguồn 24V và 0V của thiết bị. Đấu nối tuyến dây kênh báo cháy (Zone+ / Zone-) đi qua các cọc tiếp điểm F1, F2 (cho báo cháy) và T1, T2 (cho báo lỗi). Bắt điện trở EOL và Rơ-le EOL ở cuối đường dây.
- Căn chỉnh chùm tia & Chạy thử: Sử dụng các ốc vít điều chỉnh góc (alignment adjustment screws) trên thân thiết bị. Quan sát các đèn LED chỉ thị cường độ tín hiệu để điều chỉnh tối ưu. Dùng kính lọc kiểm định calibrated filters để kiểm tra tính năng kích hoạt báo cháy và che chắn chùm tia quá 20 giây để xác nhận tín hiệu báo lỗi (Trouble).
