Mô tả
Tổng quan

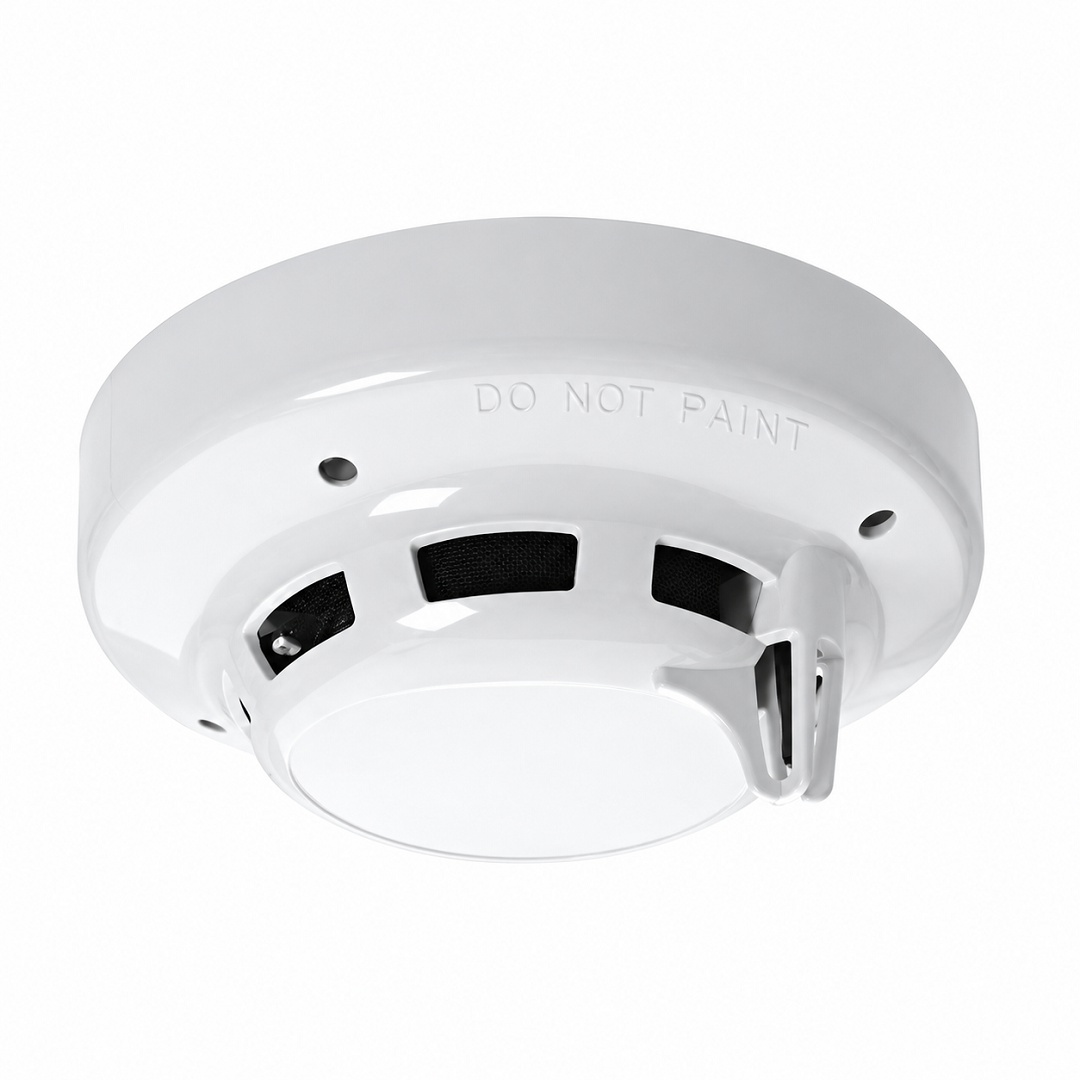

Đầu báo đa năng địa chỉ Hochiki ACA-ASN (Analogue Multi-Sensor) là thiết bị phát hiện sự cố hỏa hoạn kết hợp công nghệ cao cấp thuộc hệ thống báo cháy địa chỉ tương tự (Analogue Addressable System), được thiết kế và chế tạo bởi tập đoàn PCCC danh tiếng Hochiki Nhật Bản (sản xuất qua Hochiki Australia). Sản phẩm được tối ưu thiết kế với phom dáng tròn mỏng thẩm mỹ, màu trắng thanh lịch (White colour) cùng chiều cao gọn gàng chỉ 46 mm khi kết hợp với chân đế, mang lại sự hòa hợp tinh tế cho trần công trình kiến trúc hiện đại.
Tại thị trường Việt Nam, dòng đầu báo đa năng địa chỉ Hochiki ACA-ASN nhập khẩu chính hãng luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án cho các tòa nhà văn phòng cao cấp, bệnh viện, nhà máy sản xuất, trung tâm thương mại và dự án hạ tầng lớn.
Cấu tạo và đặc điểm
Đầu báo khói nhiệt đa năng địa chỉ Hochiki ACA-ASN được chế tạo từ chất liệu nhựa kỹ thuật ABS bền bỉ, tích hợp cụm cảm biến quang – nhiệt tân tiến cùng bo mạch xử lý địa chỉ kỹ thuật số thông minh:
| Bộ phận cấu tạo | Vật liệu & Thông số kích thước | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân vỏ bảo vệ (Case Material) | Nhựa ABS kỹ thuật màu trắng (White / ABS) Kích thước: Ø100 mm x H 46 mm (kèm đế) |
Định hình phom mỏng mượt, bảo vệ vi mạch bên trong, chống va đập. Cấp bảo vệ bụi nước IP42. Trọng lượng siêu nhẹ chỉ 100g. |
| Buồng cảm biến khói (Optical Chamber) | Buồng khói quang học hiệu suất cao tháo rời (Removable, High Performance Chamber) | Thu nhận hạt khói nhạy bén, cấu trúc chống ánh sáng bên ngoài tác động và dễ dàng tháo rời vệ sinh bảo trì. |
| Cảm biến nhiệt độ (Thermal Element) | Phần tử nhiệt trở bán dẫn chuyên dụng | Đo đạc sự biến thiên nhiệt độ môi trường xung quanh nhanh chóng và chuẩn xác. |
| Đèn LED chỉ thị (Twin Fire LEDs) | Hệ thống 2 đèn LED báo cháy kép màu đỏ | Hiển thị trạng thái 360 độ; cho phép cấu hình chớp xung (pulsing) hoặc không chớp (non-pulsing) từ tủ trung tâm. |
Đặc điểm nổi bật trong thiết kế của Hochiki ACA-ASN là cấu trúc buồng khói quang học hiệu suất cao có thể tháo rời (Removable High Performance Chamber). Thiết kế này giúp các kỹ thuật viên dễ dàng tháo lắp để vệ sinh bụi bẩn định kỳ, khôi phục độ nhạy nguyên bản của cảm biến mà không cần thay mới toàn bộ thiết bị, tiết kiệm đáng kể chi phí vận hành cho công trình.
Nguyên lý hoạt động
Đầu báo đa năng địa chỉ Hochiki ACA-ASN vận hành dựa trên sự kết hợp phân tích tín hiệu từ hai nguyên lý cảm biến chính dưới sự điều khiển của giao thức địa chỉ Hochiki Analogue Addressable Protocol:
- Cơ chế cảm biến khói quang tán xạ: Luồng không khí mang theo hạt khói đi vào buồng quang học hiệu suất cao làm tán xạ chùm tia sáng hồng ngoại chiếu về phía cảm biến quang. Cường độ ánh sáng tán xạ tỉ lệ thuận với mật độ khói trong không khí. Độ nhạy cảm biến khói có thể tùy chỉnh linh hoạt (Variable sensitivity) ngay trên tủ điều khiển.
- Cơ chế cảm biến nhiệt độ: Phần tử cảm ứng nhiệt liên tục giám sát sự gia tăng nhiệt độ của môi trường xung quanh và chuyển đổi thành dữ liệu tín hiệu tương tự (Analogue) truyền về trung tâm.
- 3 Chế độ vận hành do người dùng chọn (User Selectable Modes): Tủ trung tâm điều khiển cho phép cài đặt 1 trong 3 chế độ hoạt động cho ACA-ASN:
- Chế độ chỉ kích hoạt cảm biến khói quang (Optical element only).
- Chế độ chỉ kích hoạt cảm biến nhiệt (Thermal element only).
- Chế độ kích hoạt đồng thời cả hai cảm biến (Both elements active): Tủ trung tâm tổng hợp đồng thời tín hiệu khói và nhiệt để đưa ra quyết định báo cháy chuẩn xác nhất, loại bỏ hoàn toàn các nguy cơ báo động giả do bụi hoặc hơi nước.
- Địa chỉ hóa điện tử & Quản lý LED: Thiết bị được gán địa chỉ bằng phương pháp điện tử (Electronically Addressed). Đèn LED đôi báo cháy hỗ trợ góc nhìn 360 độ có thể tùy chỉnh trạng thái chớp quét nguồn (pulsing/non-pulsing) trực tiếp từ tủ trung tâm.
Ứng dụng
Nhờ tính năng tích hợp đa cảm biến, độ nhạy tùy chỉnh linh hoạt và các chứng nhận quốc tế AS7240.5 & AS7240.7, đầu báo Hochiki ACA-ASN là giải pháp bảo vệ an toàn cháy nổ tối ưu cho nhiều loại hình công trình:
- Tòa nhà Văn phòng & Chung cư cao cấp: Bảo vệ các phòng làm việc, hành lang, căn hộ – nơi đòi hỏi khả năng phát hiện cháy sớm và không gây báo động giả làm gián đoạn sinh hoạt.
- Trung tâm Dữ liệu (Data Center) & Phòng tổng đài: Giám sát các mầm mống cháy khói âm ỉ từ thiết bị điện tử, cáp điện với độ nhạy cao nhất.
- Bệnh viện & Trường học: Cung cấp giải pháp cảnh báo cháy tin cậy cho các khu vực đông người, đòi hỏi độ an toàn tuyệt đối.
- Khách sạn & Trung tâm Thương mại: Đáp ứng thẩm mỹ trần hiện đại và vận hành linh hoạt theo từng múi giờ làm việc.
Khả năng tương thích
Đầu báo đa năng địa chỉ Hochiki ACA-ASN được thiết kế để kết nối đồng bộ hoàn hảo vào hệ sinh thái báo cháy địa chỉ Hochiki:
- Tương thích Tủ điều khiển báo cháy (Compatible Panels): Tương thích tuyệt đối với các dòng tủ báo cháy địa chỉ danh tiếng như Kentec Electronics Ltd (model Syncro AS, Taktis series). Lưu ý: Đầu báo chỉ được phép vận hành cùng các dòng tủ trung tâm đã được nhà sản xuất chỉ định.
- Tương thích Hệ chân đế Hochiki (Compatible Bases): Gá lắp chuẩn xác với các mã chân đế địa chỉ màu trắng của Hochiki bao gồm: YBN-R/3(WHT), đế tích hợp còi YBO-BS (WHT), đế còi kết hợp đèn chớp YBO-BSB (WHT) và đế tích hợp mô-đun cách ly ngắn mạch YBO-R/SCI(WHT). Khoảng cách tâm lỗ gá vít chân đế linh hoạt từ 48 mm đến 74 mm.
- Giao thức địa chỉ tương tự: Hoạt động ổn định trên đường dây truyền thông địa chỉ dải điện áp 17 – 41 Vd.c., dòng tiêu thụ chế độ tiết kiệm điện (Low Power Mode) cực thấp chỉ 120 µA, dòng chờ điển hình 450 µA và dòng báo động 19 mA.
Hướng dẫn lựa chọn và lắp đặt
Để đảm bảo đầu báo đa năng địa chỉ Hochiki ACA-ASN vận hành chính xác và duy trì tuổi thọ lâu dài, quy trình thi công và cấu hình cần tuân thủ các chỉ dẫn kỹ thuật sau:
Quy trình thi công gá lắp và cài đặt chuẩn kỹ thuật:
- Cài đặt địa chỉ thiết bị: Trước khi lắp lên đế, sử dụng thiết bị lập trình địa chỉ cầm tay chuyên dụng của Hochiki để gán địa chỉ kỹ thuật số (Electronically Addressed) cho từng đầu báo ACA-ASN theo bản vẽ thiết kế.
- Cố định chân đế & Đấu nối dây: Bắt chặt chân đế tương thích (như YBN-R/3(WHT) hoặc YBO-R/SCI(WHT)) lên trần nhà thông qua tâm lỗ gá vít (48-74mm). Đấu nối dây tín hiệu vòng loop (S+, S-) vào các cọc trạm đấu nối trên chân đế theo đúng cực tính.
- Gá lắp đầu báo: Đưa đầu báo ACA-ASN vào chân đế, căn chỉnh vạch ngàm và xoay nhẹ theo chiều kim đồng hồ cho đến khi khớp gài sập chặt. Đảm bảo cặp đèn LED báo cháy hướng ra vị trí quan sát 360 độ thuận tiện nhất.
- Cấu hình chế độ & Chạy thử: Trên tủ điều khiển trung tâm (Kentec Syncro AS / Taktis), tiến hành thiết lập chế độ vận hành (1 trong 3 mode cảm biến khói/nhiệt), cấu hình độ nhạy và trạng thái chớp đèn LED. Sử dụng thiết bị thử khói/nhiệt chuyên dụng để kiểm tra tính năng kích hoạt báo cháy thực tế về tủ trung tâm.
