Mô tả
Tổng quan

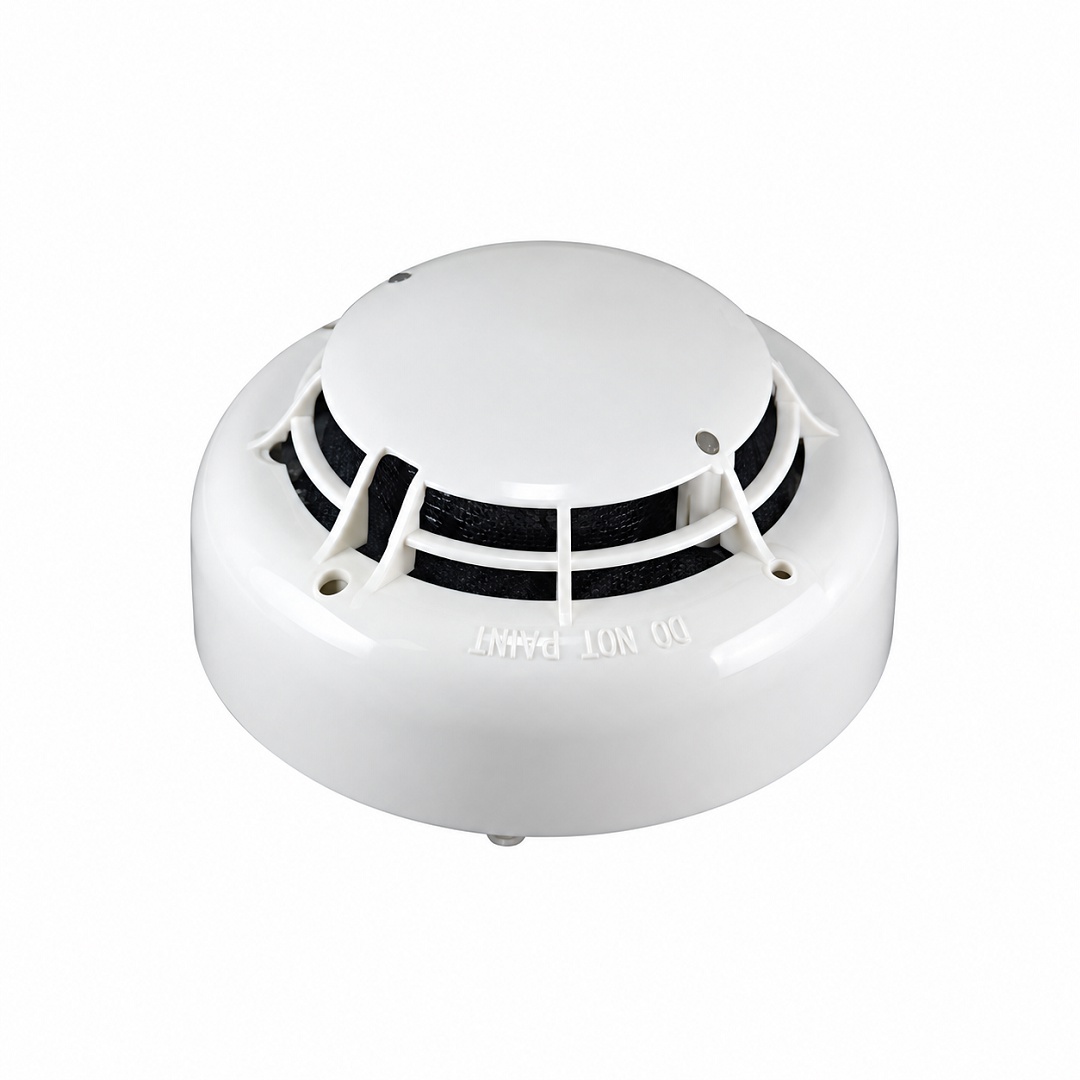

Đầu báo khói, nhiệt và khí CO địa chỉ Hochiki ACD-V (Multi-Criteria Sensor) là dòng thiết bị cảm biến tích hợp đa chức năng cao cấp thuộc hệ thống báo cháy địa chỉ thông minh, được nghiên cứu phát triển bởi tập đoàn PCCC danh tiếng Hochiki Nhật Bản (chế tạo bởi Hochiki America Corporation). Sản phẩm được thiết kế theo dạng phom mỏng hiện đại (Low profile) với chiều cao chỉ 1.56 inches (khoảng 39.6 mm), mang lại tính thẩm mỹ tinh tế, hòa hợp trọn vẹn với không gian kiến trúc trần nhà của các công trình công nghiệp và dân dụng cao cấp.
Tại thị trường Việt Nam, dòng đầu báo hỗn hợp đa chỉ tiêu Hochiki ACD-V nhập khẩu chính hãng luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án cho các trung tâm dữ liệu (Data Center), tòa nhà văn phòng cao cấp, bệnh viện, nhà máy sản xuất công nghệ cao và trung tâm thương mại.
Cấu tạo và đặc điểm
Đầu báo khói nhiệt CO địa chỉ Hochiki ACD-V được chế tạo từ các vật liệu kỹ thuật chống cháy cao cấp kết hợp với hệ thống linh kiện bán dẫn vi xử lý hiện đại:
| Bộ phận cấu tạo | Vật liệu & Công nghệ chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Vỏ bảo vệ (Detector Housing) | Nhựa kỹ thuật ABS pha trộn màu ngà (Bone ABS Blend) | Định hình kiểu dáng mỏng mượt (cao 1.56″ / đường kính 3.9″); chống cháy, chống va đập, tích hợp chốt khóa chống phá hoại (Vandal resistant security locking feature). Trọng lượng nhẹ 4.2 oz (119g). |
| Buồng cảm biến khói quang (Smoke Chamber) | Cấu trúc buồng quang học không hướng (Non-directional smoke chamber) | Sử dụng LED hồng ngoại và Photodiode; cho phép khói đi vào từ mọi hướng (360 độ) đồng thời ngăn ánh sáng bên ngoài tác động. Tích hợp tự động bù bụi bẩn. |
| Cảm biến nhiệt độ (Heat Sensor) | Mạch điện tử nhiệt trở kép tuyến tính cao (Dual thermistor circuit) | Lớp nắp bảo vệ tối ưu hóa dòng khí luân chuyển; hỗ trợ đo nhiệt độ cố định (Fixed temperature) và gia tăng (Rate-of-rise). |
| Cell cảm biến khí CO (CO Sensing Cell) | Cell điện hóa phát hiện nồng độ độc hại Carbon Monoxide | Bổ sung khả năng phát hiện cháy khói kết hợp giám sát nồng độ khí CO không màu, không mùi; hiển thị ngày thay thế khuyến nghị trên nhãn dán. |
| Đèn LED chỉ thị & Chân đế (Status LEDs & Bases) | 2 đèn LED hiển thị 360 độ & Chân đế gá xoay Hochiki | Tích hợp 2 đèn LED hiển thị nguồn/báo cháy 360 độ có thể lập trình; tương thích chân đế gá gài YBN-NSA-4, HSB-NSA-6, SCI-B4, SCI-B6 và đế còi ASBL. |
Điểm ưu việt trong thiết kế cơ khí của Hochiki ACD-V là tính năng khóa an toàn chống tháo gỡ trái phép (vandal-resistant locking mechanism), được kích hoạt dễ dàng bằng cách bẻ một tab nhựa nhỏ phía sau đầu báo. Sau khi khóa, thiết bị chỉ có thể tháo khỏi chân đế bằng một tua-nơ-vít nhỏ. Cấu tạo này đảm bảo tính bảo mật cực cao khi lắp đặt tại các khu vực công cộng đông người.
Nguyên lý hoạt động
Đầu báo khói nhiệt CO địa chỉ Hochiki ACD-V vận hành dựa trên sự phối hợp phân tích đa điều kiện (Multi-Criteria) từ 3 yếu tố cảm biến chính:
- Cơ chế cảm biến khói quang học tán xạ: Bên trong buồng cảm biến không hướng, đèn LED thường xuyên phát xung ánh sáng. Khi xảy ra sự cố hỏa hoạn, các hạt khói đi vào buồng làm tán xạ ánh sáng chiếu vào điốt quang (photodiode). Nồng độ khói gia tăng làm tăng cường độ ánh sáng tán xạ. Khi mật độ khói vượt ngưỡng cài đặt (dải độ nhạy 0.77 – 4.00%/FT), thiết bị gửi tín hiệu ngắt (interrupt) về tủ trung tâm. Tủ điều khiển có khả năng tự động điều chỉnh ngưỡng độ nhạy để bù trôi bẩn cho cảm biến.
- Cơ chế cảm ứng nhiệt độ tuyến tính: Mạch nhiệt trở kép (dual thermistor) bảo vệ bên dưới nắp chụp liên tục đo đạc sự biến thiên nhiệt độ môi trường. Thiết bị gửi dữ liệu nhiệt độ chính xác về tủ trung tâm để phân tích theo ngưỡng nhiệt độ cố định hoặc tốc độ gia tăng nhiệt (rate-of-rise). Tủ trung tâm có thể cài đặt ngưỡng kích hoạt nhiệt độ linh hoạt tùy theo đặc thù môi trường.
- Cơ chế giám sát khí CO điện hóa: Cell cảm biến CO đóng vai trò kép: vừa bổ sung dữ liệu hỗ trợ phân tích đám cháy sớm cùng cảm biến khói, vừa theo dõi nồng độ khí CO nguy hại trong không khí. Khi nồng độ khí CO vượt ngưỡng gây độc hại tính mạng, đầu báo lập tức truyền tín hiệu báo động CO khẩn cấp về tủ điều khiển. Sự kết hợp này giúp tối ưu hóa khả năng phản ứng với đám cháy bùng phát/âm ỉ và triệt tiêu tối đa tình trạng báo động giả (nuisance alarms).
Ứng dụng
Nhờ tích hợp công nghệ phân tích đa chỉ tiêu, độ nhạy chuẩn xác và khả năng giám sát khí độc CO, đầu báo địa chỉ Hochiki ACD-V là giải pháp bảo vệ an toàn toàn diện cho nhiều dự án:
- Trung tâm dữ liệu (Data Center) & Phòng Server: Phát hiện siêu nhạy các mầm mống cháy khói âm ỉ từ thiết bị vi mạch, dây cáp điện mà không gây ra báo động giả.
- Bệnh viện, Khách sạn & Tòa nhà chung cư: Giám sát song song nguy cơ hỏa hoạn và nồng độ khí độc CO tại các phòng ngủ, hành lang kín, giúp bảo vệ tính mạng cư dân.
- Bãi đỗ xe ngầm & Phòng máy kỹ thuật: Giám sát sự cố tăng nhiệt đột ngột từ động cơ và khí CO tích tụ từ phương tiện giao thông.
- Phòng thí nghiệm & Nhà máy sản xuất: Tùy biến cài đặt 1 trong 16 chế độ vận hành để thích ứng hoàn hảo với sự thay đổi của môi trường hoạt động.
Khả năng tương thích
Đầu báo hỗn hợp địa chỉ Hochiki ACD-V sở hữu khả năng kết nối linh hoạt và đồng bộ cao trong hệ sinh thái PCCC Hochiki:
- Tương thích Tủ điều khiển báo cháy: Tương thích hoàn hảo với các dòng tủ trung tâm báo cháy địa chỉ FireNET Plus Controls và phần mềm cấu hình Loop Explorer II. Hoạt động ổn định trên đường dây SLC dải điện áp từ 24 đến 41 VDC. Hoạt động đồng thời (concurrently) cùng các thiết bị giao thức DCP khác như ALG-V, ALN-V, AIE-EA, ATG-EA, ATJ-EA.
- Dung lượng lặp SLC lớn: Cho phép cài đặt và địa chỉ hóa lên tới 127 thiết bị trên mỗi vòng lặp SLC (Signaling Line Circuit). Việc gán địa chỉ thiết bị được thực hiện nhanh chóng thông qua bộ lập trình địa chỉ cầm tay chuyên dụng (hand-held programming unit).
- Tương thích Đa dạng Chân đế: Lắp đặt trực tiếp trên các dòng chân đế tiêu chuẩn Hochiki như YBN-NSA-4, HSB-NSA-6, SCI-B4, SCI-B6 và đặc biệt khuyến nghị sử dụng chân đế còi ASBL (Multi-Voice/Sounder Base) cho ứng dụng cảnh báo an toàn khí CO. Chân đế cho phép thay thế qua lại giữa các dòng cảm biến mà vẫn duy trì tính liên tục của mạch SLC khi tháo đầu báo.
Hướng dẫn lắp đặt
Việc thi công gá lắp và cấu hình đầu báo khói nhiệt CO địa chỉ Hochiki ACD-V cần tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật từ nhà sản xuất và tiêu chuẩn PCCC (như NFPA 72):
Quy trình thi công gá lắp & Cài đặt địa chỉ chuẩn kỹ thuật:
- Tính toán khoảng cách gá lắp (Sensor Spacing): Theo tiêu chuẩn NFPA 72, trên trần phẳng không có vật cản, khoảng cách danh định giữa các đầu cảm biến khói tối đa là 30 ft (9.1m). Mọi điểm trên trần phải nằm trong bán kính không vượt quá 0.7 x 30 ft (6.37 m) từ đầu báo gần nhất. Khoảng cách từ đầu báo đến tường tối thiểu bằng nửa khoảng cách tiêu chuẩn.
- Cài đặt địa chỉ thiết bị: Trước khi lắp vào đế, sử dụng thiết bị lập trình địa chỉ cầm tay Hochiki (hand-held programmer) kết nối với đầu báo ACD-V để thiết lập địa chỉ kỹ thuật số duy nhất (từ 1 đến 127).
- Đấu nối dây tín hiệu chân đế (Typical Wiring): Cố định chân đế (như ASBL hoặc YBN-NSA-4) lên hộp điện âm trần. Đấu nối tuyến cáp tín hiệu SLC (S+, S-) từ tủ trung tâm vào các cọc kết nối tương ứng. Sơ đồ Class X đòi hỏi phải gá lắp thêm mô-đun cách ly ngắn mạch (short circuit isolation) theo quy định.
- Gá lắp & Kiểm tra chạy thử: Căn chỉnh ngàm, đưa đầu báo ACD-V vào chân đế và xoay theo chiều kim đồng hồ cho đến khi khớp gài sập chặt. Tiến hành cấp nguồn tủ trung tâm, kiểm tra trạng thái chớp LED trực quan 360 độ và sử dụng tính năng thử nghiệm báo cháy tích hợp (built-in fire test feature) để xác nhận tín hiệu truyền thông DCP vận hành chuẩn xác về tủ trung tâm. Lấy dấu theo dõi ngày thay thế khuyến nghị ghi trên nhãn dán thiết bị.
