Mô tả
Tổng quan

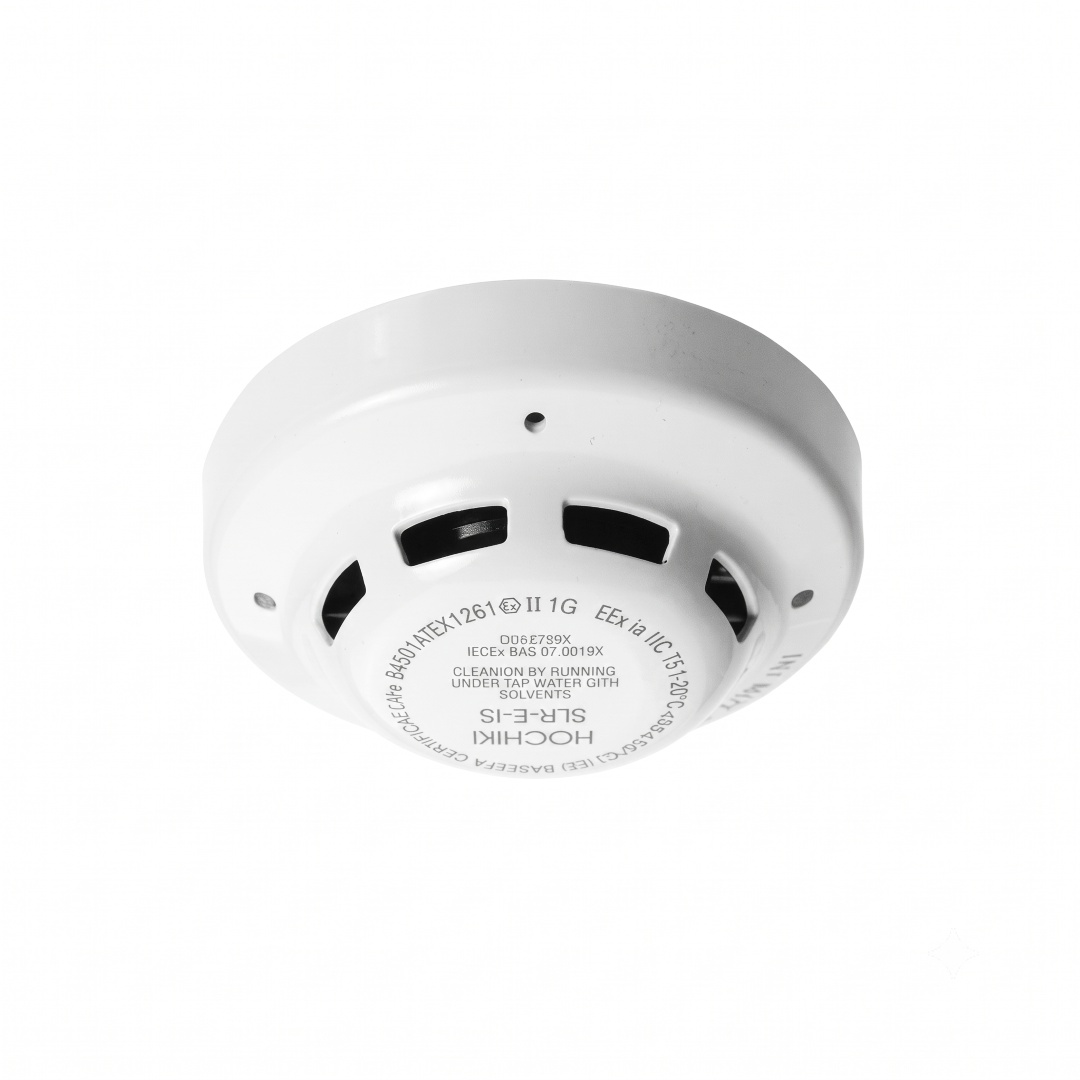

Đầu báo khói Hochiki SLR-E-IS (Intrinsically Safe Conventional Photoelectric Smoke Detector) là thiết bị phát hiện hỏa hoạn sớm hệ thường (Conventional), nghiên cứu bởi tập đoàn PCCC Hochiki Nhật Bản và sản xuất tại Hochiki Europe UK. Thiết bị được thiết kế chuyên dụng cho môi trường rủi ro cháy nổ cao (Hazardous Areas) nhờ cơ chế an toàn nội tại (Intrinsically Safe – IS). Sản phẩm sở hữu phom dáng mỏng thẩm mỹ, vỏ nhựa ABS màu trắng, hòa hợp giữa yêu cầu chống nổ và kiến trúc trần nhà.
Đầu báo SLR-E-IS đạt chứng nhận SIL Level 2 (Safety Integrity Level 2) về độ tin cậy an toàn đối với tỷ lệ thất bại ngẫu nhiên. Đồng thời, thiết bị đạt tiêu chuẩn chống nổ ATEX: II 1G EEx ia IIC T5 Tamb=55°C, cho phép lắp đặt an toàn tại khu vực nguy hiểm Category 1 (bao gồm cả các phân vùng thấp hơn). Sản phẩm đạt kiểm định chất lượng quốc tế từ LPCB, VdS và Germanischer Lloyd.
Thiết bị ứng dụng công nghệ buồng khói hiệu suất cao độc quyền (Unique High Performance Chamber Technology), thay thế hoàn toàn đầu báo ion. Buồng khói cải tiến giúp nâng cao ngưỡng thiết lập, tối ưu tỷ lệ tín hiệu/nhiễu và triệt tiêu nguy cơ báo động giả. Sản phẩm nhập khẩu chính hãng luôn là ưu tiên hàng đầu cho các dự án lọc hóa dầu, kho gas, nhà máy hóa chất và giàn khoan dầu khí.
Cấu tạo và đặc điểm
Đầu báo khói Hochiki SLR-E-IS chế tạo từ nhựa ABS bền bỉ, buồng khói quang học hiệu suất cao và vi mạch an toàn nội tại:
| Bộ phận cấu tạo | Vật liệu & Công nghệ | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Vỏ bảo vệ (Detector Case) | Nhựa ABS màu trắng (White/ABS) | Kiểu dáng mỏng mượt, bảo vệ vi mạch và tăng thẩm mỹ trần. Cấp bảo vệ bụi nước IP42. |
| Buồng cảm biến (High Performance Chamber) | Buồng quang học tháo rời được (Removable Chamber) | Phát hiện khói nhạy bén, cải thiện tỷ lệ tín hiệu/nhiễu, giảm báo giả, dễ tháo rời bảo trì. |
| Đèn LED chỉ thị (Twin Fire LEDs) | Hệ thống 2 đèn LED báo cháy đỏ | Hiển thị góc quan sát trực quan 360 độ (360° viewing) từ bên dưới trần. |
| Mạch an toàn nội tại (IS Circuit) | Bo mạch chuẩn ATEX EEx ia IIC T5 | Giới hạn năng lượng điện, ngăn phát sinh tia lửa gây cháy nổ khí dung môi. |
| Ngàm & Đèn phụ (Base & Remote Output) | Tương thích dòng đế YBN-R/4(IS)/8 | Có cổng xuất tín hiệu ra đèn báo phụ từ xa (Remote output); tâm lỗ gá đế 48-74mm. |
Đặc điểm nổi bật của SLR-E-IS là buồng cảm biến khói quang có thể tháo rời (Removable High Performance chamber). Thiết kế này giúp kỹ thuật viên dễ dàng tháo lắp vệ sinh bụi bẩn định kỳ, khôi phục độ nhạy nguyên bản mà không cần thay mới toàn bộ đầu báo, tiết kiệm tối đa chi phí.
Nguyên lý hoạt động
Đầu báo khói Hochiki SLR-E-IS vận hành dựa trên nguyên lý khói tán xạ ánh sáng (Light Scattering) kết hợp kiểm soát năng lượng an toàn nội tại:
- Cơ chế phát hiện khói quang học: Buồng quang học chứa nguồn phát ánh sáng hồng ngoại và cảm biến quang (photodiode) đặt lệch góc. Trạng thái bình thường cảm biến không nhận được ánh sáng. Khi khói đi vào buồng, các hạt khói làm tán xạ tia sáng hồng ngoại về phía cảm biến quang. Mức độ ánh sáng tán xạ tỉ lệ thuận với nồng độ khói.
- Tăng cường tỷ lệ tín hiệu/nhiễu: Nhờ buồng khói cải tiến, ngưỡng kích hoạt được tối ưu. Tín hiệu điện từ hạt khói thực tế được khuếch đại rõ nét, trong khi nhiễu do bụi mịn hoặc độ ẩm bị triệt tiêu.
- Cơ chế an toàn nội tại (Intrinsically Safe): Thiết bị vận hành ở điện áp 15 – 30 VDC thông qua bộ rào cản an toàn (Barriers). Dù xảy ra sự cố ngắn mạch bo mạch, năng lượng sinh ra luôn dưới ngưỡng gây kích nổ môi trường khí dễ cháy.
Ứng dụng
Đạt chứng nhận SIL Level 2 và tiêu chuẩn chống nổ ATEX Category 1, Hochiki SLR-E-IS là giải pháp bảo vệ tối ưu cho môi trường đặc thù:
- Ngành Dầu khí (Oil & Gas): Lắp đặt tại giàn khoan ngoài khơi, tàu chứa dầu (FPSO), nhà máy lọc hóa dầu, trạm phân phối gas.
- Nhà máy Hóa chất & Sơn: Bảo vệ khu vực pha trộn hóa chất, kho dung môi, xưởng phun sơn có hơi nhiên liệu dễ bùng cháy.
- Kho nhiên liệu & Trạm chiết Gas: Cảnh báo hỏa hoạn cho kho xăng dầu, trạm chiết LPG/CNG yêu cầu nghiêm ngặt về an toàn nổ.
- Nhà máy Dược phẩm & Chế biến: Lắp đặt tại khu vực pha chế dung môi hoặc kho chứa bột mịn có nguy cơ nổ bụi.
Khả năng tương thích
Đầu báo khói Hochiki SLR-E-IS tích hợp linh hoạt vào các hệ thống PCCC công nghiệp:
- Tương thích Chân đế: Kết nối đồng bộ chân đế an toàn nội tại Hochiki YBN-R/4(IS)/8 (tâm lỗ bắt vít 48 – 74 mm).
- Tương thích Rào cản (Barriers): Hoạt động ổn định qua các bộ rào cản Zener (Zener Barriers) hoặc bộ cách ly dòng điện đạt chuẩn ATEX.
- Tương thích Thiết bị ngoại vi: Trang bị đầu ra cắm đèn báo phụ từ xa (Remote indicator output), hỗ trợ kéo đèn chỉ thị ra ngoài khu vực nguy hiểm.
- Tương thích Tủ trung tâm: Kết nối trực tiếp kênh báo cháy hệ thường (Conventional Zone) dải áp 15 – 30 VDC.
Hướng dẫn lựa chọn và lắp đặt
Quy trình lựa chọn và thi công lắp đặt cần tuân thủ nghiêm ngặt quy chuẩn an toàn chống nổ:
1. Tiêu chí lựa chọn:
- Xác định phân vùng nguy hiểm: Mã ATEX II 1G EEx ia IIC T5 của SLR-E-IS đáp ứng hoàn hảo cho Zone 0 (Category 1) và mọi phân vùng thấp hơn.
- Chọn bộ rào cản an toàn (Barrier): Bắt buộc sử dụng bộ rào cản Zener hoặc bộ cách ly an toàn nội tại giữa tủ trung tâm và đầu báo để giới hạn dòng điện.
- Lựa chọn mã đế: Sử dụng chính xác chân đế Hochiki YBN-R/4(IS)/8 chuyên dụng.
2. Quy trình thi công:
- Cố định đế: Bắt chặt chân đế YBN-R/4(IS)/8 lên trần qua tâm lỗ định vị (48-74mm).
- Đấu dây tín hiệu: Dùng cáp chống cháy, chống nhiễu. Đấu tuyến dây từ đầu ra bộ rào cản an toàn vào cọc chân đế và nối đèn báo phụ nếu có.
- Gá lắp đầu báo: Căn vạch dấu trên thân SLR-E-IS trùng ngàm đế, xoay nhẹ theo chiều kim đồng hồ đến khi khớp chặt. Đèn LED đỏ hướng ra góc quan sát 360 độ.
- Chạy thử: Cấp nguồn tủ trung tâm và dùng bình xịt khói thử nghiệm chuyên dụng cho môi trường chống nổ để kiểm tra kích hoạt.
