Mô tả
Tổng quan

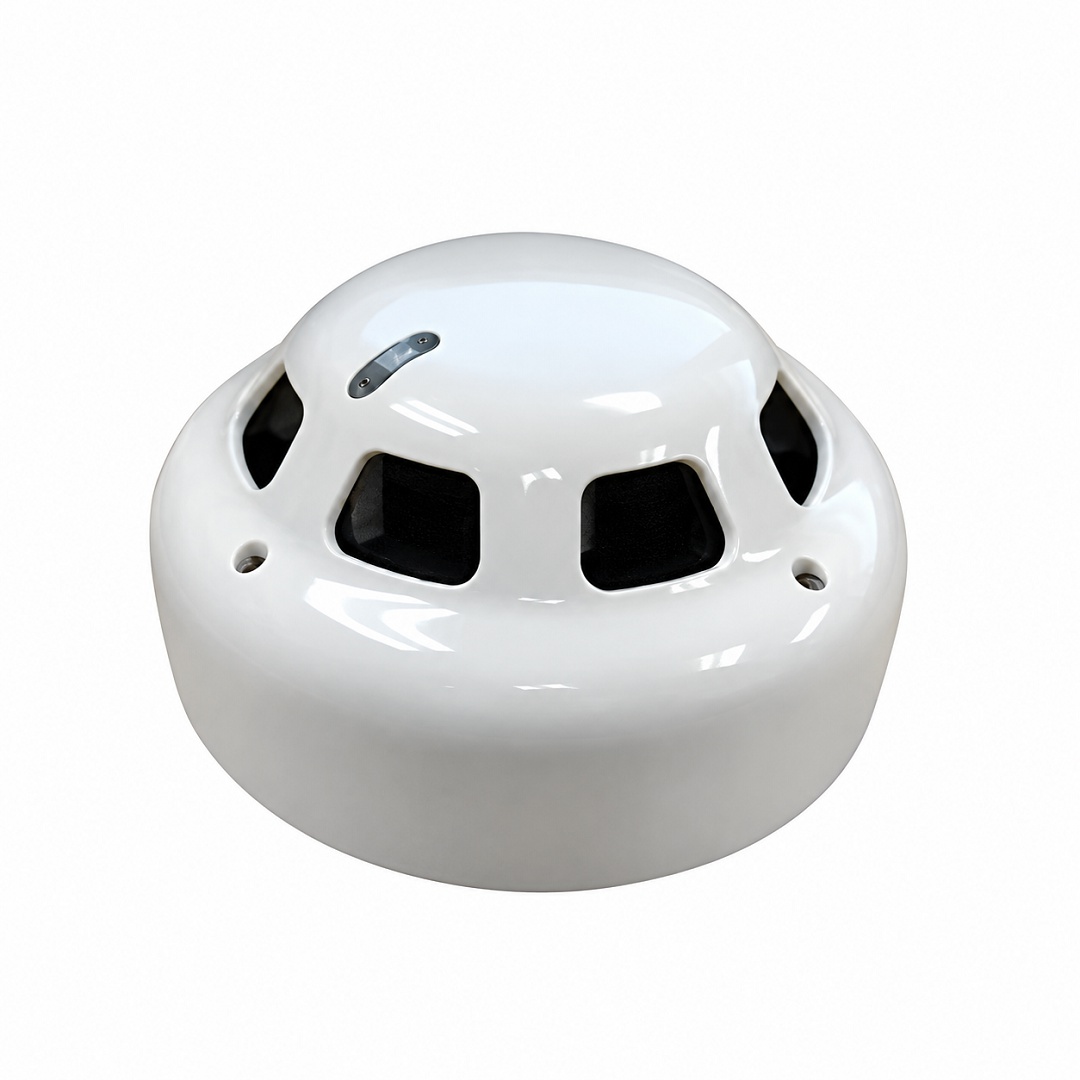

Đầu báo khói quang Hochiki SOC-24VN (Conventional Photoelectric Smoke Detector) là thiết bị phát hiện khói báo cháy tự động hệ thường cao cấp, được nghiên cứu và thiết kế bởi tập đoàn thiết bị PCCC hàng đầu thế giới Hochiki Nhật Bản (lắp ráp tại nhà máy Hochiki America, USA). Thiết bị được thiết kế theo dạng phom mỏng hiện đại (Low Profile) với chiều cao chỉ 2 inches (~50.8 mm) khi kết hợp cùng chân đế, mang lại diện mạo tinh tế, sang trọng, hòa hợp trọn vẹn với không gian kiến trúc nội thất của các công trình cao cấp.
Đầu báo khói Hochiki SOC-24VN đạt trọn vẹn các hệ thống chứng nhận kiểm định an toàn phòng cháy chữa cháy khắt khe nhất thế giới như UL Listed (ANSI/UL 268), FM Approved, California State Fire Marshal (CSFM) và tiêu chuẩn quản lý chất lượng ISO 9001:2015. Điểm đột phá nhất của SOC-24VN là sở hữu buồng khói quang học không hướng (Non-directional smoke chamber) được tính toán thiết kế bằng máy tính, giúp nhận biết nhạy bén cả các đám cháy bùng phát nhanh lẫn các đám cháy âm ỉ phát thải khói đen, kết hợp cùng tính năng tự động kiểm tra giám sát độ nhạy đáp ứng trọn vẹn tiêu chuẩn NFPA 72 (Chương 2 & 7).
Tại thị trường Việt Nam, các dòng đầu báo khói Hochiki xuất xứ Nhật Bản/Mỹ luôn là sự lựa chọn ưu tiên hàng đầu của các nhà thầu cơ điện M&E, tư vấn thiết kế PCCC và chủ đầu tư cho các dự án căn hộ cao cấp, tòa nhà văn phòng, nhà máy công nghiệp, trung tâm thương mại và bệnh viện nhờ độ ổn định vượt trội, khả năng kháng nhiễu sóng RF tối ưu và đáp ứng trọn vẹn các quy chuẩn thẩm duyệt PCCC hiện hành.
Cấu tạo thành phần
Đầu báo khói Hochiki SOC-24VN được đúc kết từ chất liệu nhựa kỹ thuật chống cháy chịu va đập cao kết hợp cùng linh kiện bán dẫn quang điện cao cấp, đảm bảo độ bền cơ học và khả năng vận hành tin cậy lâu dài:
| Bộ phận cấu tạo | Vật liệu & Công nghệ chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Vỏ bảo vệ (Detector Housing) | Nhựa kỹ thuật PC/ABS Blend màu ngà (Bone color) | Định hình phom mỏng (cao 2 inch với đế); bảo vệ mạch điện tử vi xử lý; chống cháy và chống va đập. |
| Buồng cảm biến khói (Smoke Chamber) | Buồng quang học không hướng thiết kế bằng máy tính (Computer-designed) | Cho phép khói đi vào từ mọi hướng (360°); tối ưu hóa khả năng phản xạ ánh sáng của hạt khói. |
| Nguồn phát quang & Cảm biến (Optical Components) | Diode hồng ngoại GaAlAs & Điốt quang Silicon photodiode | Đèn GaAlAs phát xung hồng ngoại; photodiode tiếp nhận ánh sáng phản xạ từ hạt khói để chuyển đổi thành tín hiệu điện báo cháy. |
| Đèn LED chỉ thị trạng thái (Status LED) | Đèn LED 2 màu (Bicolored LED) quan sát 360° | Hiển thị trạng thái chờ (Xanh nhấp nháy 3s), trạng thái lệch độ nhạy (Đỏ nhấp nháy 3s) và báo cháy (Đỏ duy trì liên tục). |
| Chân đế tương thích (Compatible Bases) | Hệ thống chân đế xoay gài Hochiki NS / HSC Series | Tương thích đế 2 dây, 4 dây, đế rơ-le (NS-4, NS-6, HSC-4R, HSC-R); kết nối chắc chắn không phân cực (non-polarized). |
Cấu trúc mạch điện tử của SOC-24VN được tích hợp tính năng bảo vệ chống điện áp sụt áp đột ngột (Transient protection) và kháng nhiễu tần số vô tuyến (RF protection), giúp triệt tiêu triệt để các nguy cơ báo động giả do sóng di động hoặc thiết bị vô tuyến trong nhà máy gây ra. Thiết bị được thiết kế không phân cực (non-polarized) giúp kỹ thuật viên thi công đấu nối đường dây vô cùng đơn giản và nhanh chóng.
Ưu điểm nổi bật
Đầu báo khói quang Hochiki SOC-24VN hội tụ nhiều ưu điểm kỹ thuật vượt trội, khẳng định vị thế thiết bị cảnh báo PCCC tiêu chuẩn quốc tế:
- Chứng nhận an toàn quốc tế UL, FM, CSFM: Đáp ứng đầy đủ các tiêu chuẩn kiểm định PCCC khắt khe nhất tại Bắc Mỹ và Châu Âu.
- Buồng khói Quang học Không hướng 360°: Cấu trúc buồng cảm biến thiết kế bằng máy tính cho phép bắt khói nhạy bén từ mọi góc độ hướng gió, nhận biết tốt cả đám cháy âm ỉ và đám cháy bùng phát nhanh.
- Tính năng Tự động Kiểm tra Giám sát Độ nhạy (Automatic Sensitivity Verification): Tự động giám sát và xác nhận độ nhạy nằm trong ngưỡng tiêu chuẩn UL (1.36%/FT đến 3.12%/FT), đáp ứng trọn vẹn yêu cầu kiểm tra bảo trì của NFPA 72 (Chapter 2 & 7).
- Đèn LED Cảnh báo Trạng thái 2 màu Trực quan (360° View): Đèn LED hiển thị đa trạng thái: Nhấp nháy Xanh mỗi 3 giây ở trạng thái chờ trực (Standby); Nhấp nháy Đỏ mỗi 3 giây khi độ nhạy bị trôi lệch/bẩn cần vệ sinh; Sáng Đỏ liên tục (Latched Red) khi kích hoạt báo cháy.
- Dải điện áp hoạt động rộng: Vận hành ổn định trong dải điện áp từ 8.0 đến 35.0 VDC (điện áp danh định 24 VDC, điện áp chịu tải tối đa 42 VDC), dễ dàng tương thích với nhiều trung tâm báo cháy hệ thường trên thị trường.
- Dòng điện tiêu thụ cực thấp: Dòng chờ (Supervisory Current) chỉ 59 µA ở 24VDC; dòng xung điện (Surge Current) tối đa 160 µA, tối ưu hóa tối đa dung lượng ắc quy dự phòng cho toàn hệ thống.
- Vận hành ổn định trong dải vận tốc gió lớn: Hoạt động tin cậy trong môi trường có vận tốc dòng khí luân chuyển từ 0 đến 4000 fpm (feet/phút), thích hợp cho cả các ứng dụng gắn trong đường ống gió (in-duct applications).
- Khả năng thay thế tương thích cao (Retrofit): Dễ dàng kết nối gá lắp trực tiếp hoặc thay thế cho các thế hệ đầu báo cũ của Hochiki như SLR-24V, SLR-24VN, SLK-24, SLR-24H trên các chân đế dòng HSB và HSC sẵn có.
Ứng dụng
Nhờ khả năng cảm biến khói quang học chính xác, độ bền cao và dải nhiệt độ vận hành rộng từ 0°C đến 49°C (32°F đến 120°F), độ ẩm lên tới 95% RH không ngưng tụ, đầu báo khói Hochiki SOC-24VN được ứng dụng rộng rãi tại:
- Tòa nhà văn phòng & Căn hộ chung cư: Lắp đặt tại hành lang, sảnh, phòng làm việc, phòng ngủ để phát hiện sớm mầm mống cháy khói âm ỉ từ đồ gỗ, nhựa, vải vóc, giấy tờ.
- Trung tâm dữ liệu (Data Center) & Phòng viễn thông: Cảnh báo khói sớm từ các sự cố quá nhiệt vi mạch, chập cháy dây cáp điện nhờ buồng quang nhạy bén.
- Hệ thống đường ống thông gió (In-duct Applications): Nhờ dải chịu vận tốc gió lên đến 4000 fpm, SOC-24VN được tin dùng gắn trong các hộp van gió HVAC để giám sát khói luân chuyển.
- Bệnh viện, Trường học & Khách sạn: Cung cấp giải pháp cảnh báo cháy an toàn, giảm thiểu tối đa tình trạng báo giả gây hoảng loạn cho khu vực đông người.
Hướng dẫn lắp đặt và bảo trì
Để đảm bảo đầu báo khói Hochiki SOC-24VN vận hành chính xác, an toàn và tuân thủ các quy chuẩn kỹ thuật PCCC (như NFPA 72), quy trình thi công đấu nối và bảo trì cần thực hiện theo các bước sau:
1. Quy định về khoảng cách lắp đặt & Đấu nối đường dây (Sensor Spacing & Wiring):
- Tính toán khoảng cách lắp đặt: Theo NFPA 72, đối với trần phẳng không có vật cản, khoảng cách tối đa giữa các đầu báo khói là 30 ft (9.1m). Mọi điểm trên trần nhà phải nằm trong bán kính không quá 0.7 × 30 ft (6.37m) từ đầu báo gần nhất. Khoảng cách từ đầu báo đến tường tối thiểu bằng nửa khoảng cách tiêu chuẩn.
- Sơ đồ đấu nối 2 dây (2-Wire Operation): Đấu nối tuyến dây tín hiệu 2 lõi từ kênh Initiating Circuit của tủ trung tâm báo cháy UL Listed vào các cọc đấu dây của chân đế NS4/NS6 (không phân cực cực tính). Đấu nối thiết bị chặn cuối đường dây (End of Line Device) tại chân đế cuối cùng.
- Sơ đồ đấu nối 4 dây / Rơ-le (4-Wire / Relay Operation): Sử dụng chân đế rơ-le HSC-4R hoặc HSC-R. Đấu nguồn 24VDC vào đường cấp nguồn và đường tín hiệu vào cọc rơ-le tương ứng, đi kèm Rơ-le giám sát nguồn cuối đường dây (End of Line Relay). Lưu ý: Thiết bị cảnh báo ngoại vi kết nối phải giới hạn dòng tối đa 20mA ở 24VDC để tránh hỏng đầu báo.
2. Vận hành, kiểm tra độ nhạy & Vệ sinh bảo trì:
- Kiểm tra trạng thái qua LED: Sau khi cấp nguồn, quan sát đèn LED trên đầu báo. Đèn chớp xanh mỗi 3 giây là thiết bị đang hoạt động bình thường. Nếu đèn chớp đỏ mỗi 3 giây, thiết bị cảnh báo độ nhạy đã trôi ra ngoài khoảng chuẩn UL (1.36%/FT – 3.12%/FT) do bám bụi bẩn.
- Quy trình xử lý khi LED chớp đỏ: Tiến hành tháo đầu báo khỏi chân đế (xoay ngược chiều kim đồng hồ). Dùng xịt khí nén khô sạch hoặc chổi mềm vệ sinh sạch sẽ buồng khói bên trong theo hướng dẫn HA Technical Bulletin HA-97. Nếu sau khi vệ sinh đèn vẫn chớp đỏ, cần gửi thiết bị về nhà sản xuất để hiệu chuẩn lại.
- Reset hệ thống: Khi đầu báo kích hoạt báo cháy (LED đỏ sáng liên tục), tiến hành bấm phím Reset trên tủ điều khiển trung tâm để ngắt nguồn tạm thời và khôi phục đầu báo về trạng thái trực.
