Mô tả
Tổng quan

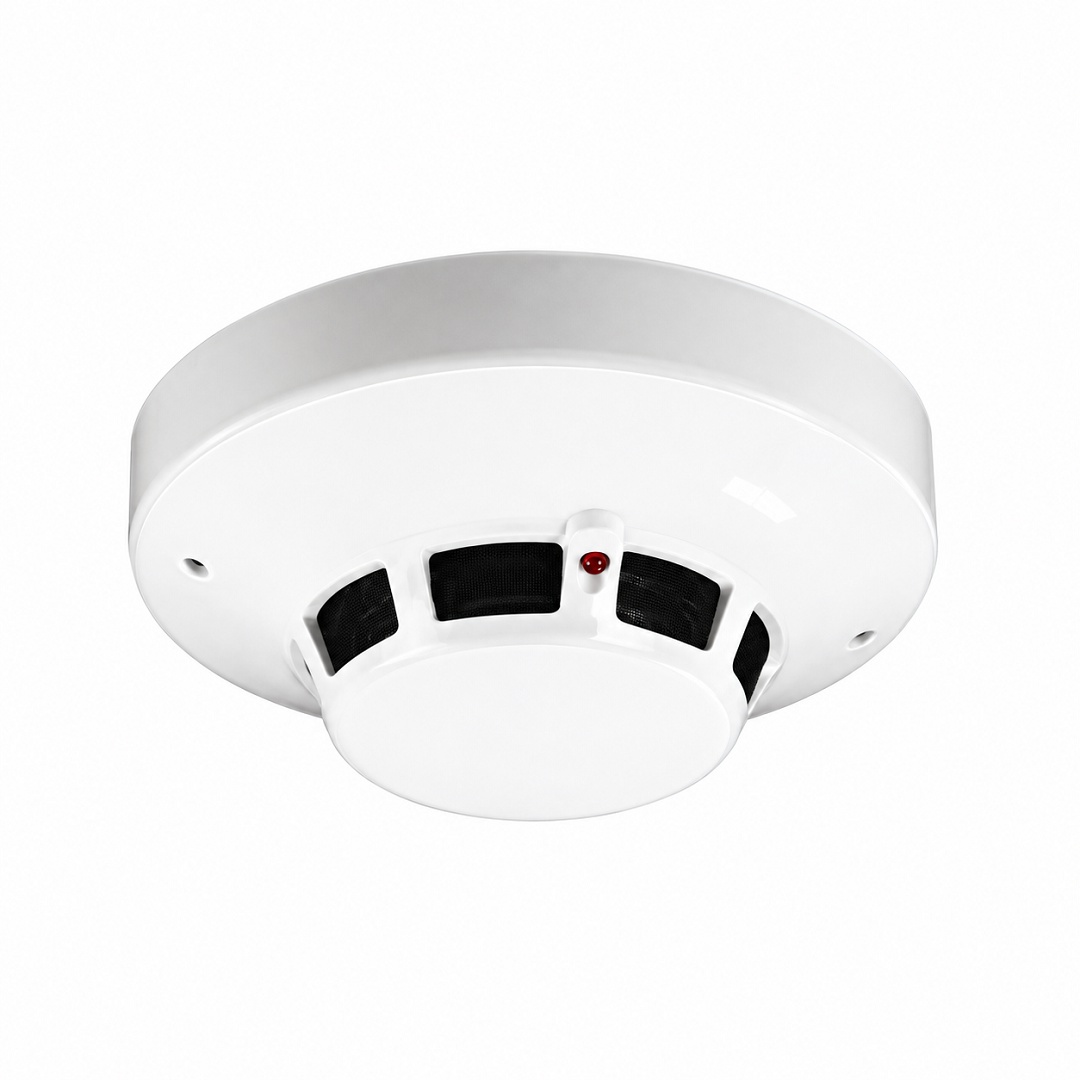

Đầu báo khói quang địa chỉ Hochiki ALK-ASN (Analogue Photoelectric Smoke Sensor) là thiết bị phát hiện khói báo cháy tự động thuộc hệ thống báo cháy địa chỉ tương tự (Analogue Addressable System), do tập đoàn PCCC danh tiếng Hochiki Nhật Bản thiết kế và phát triển (phân phối qua Hochiki Australia). Thiết bị sở hữu phom dáng tròn mỏng hiện đại (Low profile), tông màu trắng thanh lịch (White colour) cùng chiều cao siêu gọn chỉ 46 mm khi kết hợp với chân đế YBN, đảm bảo tính thẩm mỹ tinh tế cho không gian kiến trúc trần nhà công trình.
Tại thị trường Việt Nam, dòng đầu báo khói quang địa chỉ Hochiki ALK-ASN nhập khẩu chính hãng luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án cho các tòa nhà văn phòng cao cấp, trung tâm thương mại, bệnh viện, nhà máy công nghệ cao và chung cư hiện đại nhờ độ ổn định vượt trội và khả năng quản lý địa chỉ linh hoạt.
Cấu tạo và đặc điểm
Đầu báo khói quang địa chỉ Hochiki ALK-ASN được chế tạo từ chất liệu nhựa kỹ thuật ABS chống cháy, tích hợp cụm buồng cảm biến quang học tân tiến cùng bo mạch vi xử lý địa chỉ kỹ thuật số thông minh:
| Bộ phận cấu tạo | Vật liệu & Thông số kích thước | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân vỏ bảo vệ (Case Material) | Nhựa ABS kỹ thuật màu trắng (White / ABS) Kích thước: Ø100 mm x H 46 mm (kèm đế YBN) |
Bảo vệ vi mạch bên trong, chịu lực va đập và chống cháy. Cấp bảo vệ bụi nước IP42. Trọng lượng siêu nhẹ 90g (chưa kèm đế). |
| Buồng cảm biến khói (Optical Chamber) | Buồng khói quang học hiệu suất cao tháo rời (Removable, High Performance Chamber) | Đo lường nồng độ khói nhạy bén, nâng cao tỷ lệ tín hiệu/nhiễu, chống báo giả và dễ dàng tháo rời để bảo trì vệ sinh. |
| Đèn LED chỉ thị (Twin Fire LEDs) | Hệ thống 2 đèn LED báo cháy màu đỏ | Hiển thị trạng thái góc nhìn 360 độ (360° viewing); chớp xung khi thăm dò và sáng liên tục khi kích hoạt báo cháy. |
| Cơ cấu khóa chân đế (Locking Mechanism) | Chốt khóa ngàm cơ khí an toàn (sensor to base) | Ngăn chặn tình trạng tháo gỡ đầu báo trái phép hoặc mất trộm thiết bị tại khu vực công cộng. |
Đặc điểm vượt trội trong thiết kế của Hochiki ALK-ASN là cấu trúc buồng cảm biến khói quang hiệu suất cao có thể tháo rời (Removable High Performance Chamber). Thiết kế này cho phép kỹ thuật viên PCCC dễ dàng tháo rời buồng quang để xịt rửa bụi bẩn định kỳ, khôi phục độ nhạy nguyên bản của thiết bị mà không cần phải thay mới toàn bộ đầu báo, giúp tiết kiệm đáng kể chi phí bảo trì vận hành cho chủ đầu tư.
Nguyên lý hoạt động
Đầu báo khói quang địa chỉ Hochiki ALK-ASN vận hành dựa trên nguyên lý khuếch tán ánh sáng (Light Scattering Principle) kết hợp với công nghệ quản lý tín hiệu tương tự địa chỉ Hochiki Analogue Addressable Protocol:
- Cơ chế cảm biến khói quang học: Bên trong buồng cảm biến hiệu suất cao chứa một điốt phát quang (LED) phát xung tia hồng ngoại và một điốt quang (photodiode) cảm nhận ánh sáng đặt ở góc lệch tiêu chuẩn. Ở điều kiện bình thường, không khí sạch không làm phản xạ ánh sáng về photodiode. Khi có hỏa hoạn, các hạt khói đi vào buồng cảm biến sẽ làm tán xạ chùm tia hồng ngoại hướng thẳng về điốt quang. Cường độ ánh sáng tán xạ tỉ lệ thuận với mật độ hạt khói trong không khí.
- Điều chỉnh độ nhạy linh hoạt (Variable Sensitivity): Tín hiệu dòng điện sinh ra từ điốt quang được vi xử lý chuyển đổi thành dữ liệu tín hiệu tương tự (Analogue) truyền về tủ điều khiển trung tâm. Tủ trung tâm báo cháy cho phép người dùng cấu hình độ nhạy linh hoạt cho ALK-ASN tùy theo từng khu vực hoặc từng thời điểm trong ngày (ngày/đêm).
- Địa chỉ hóa điện tử (Electronically Addressed): Mỗi đầu báo ALK-ASN được gán một địa chỉ kỹ thuật số duy nhất thông qua bộ lập trình địa chỉ cầm tay chuyên dụng (hand-held programmer), giúp tủ trung tâm định vị chính xác vị trí phát sinh sự cố khói cháy tại công trình.
Ứng dụng
Nhờ chứng nhận an toàn quốc tế AS7240.7-2004, khả năng tùy chỉnh độ nhạy linh hoạt và công nghệ buồng khói chống báo giả, đầu báo Hochiki ALK-ASN là giải pháp bảo vệ an toàn hỏa hoạn lý tưởng cho nhiều công trình:
- Tòa nhà Văn phòng & Chung cư cao cấp: Lắp đặt tại các phòng làm việc, hành lang, sảnh thang máy để phát hiện sớm mầm mống cháy khói âm ỉ từ đồ gỗ, vải vóc, giấy tờ.
- Trung tâm Dữ liệu (Data Center) & Phòng Server: Phát hiện siêu nhạy các sự cố khói khẩn cấp từ thiết bị điện tử, vi mạch, cáp điện mà không lo báo động giả.
- Bệnh viện & Trường học: Bảo vệ các khu vực đòi hỏi tiêu chuẩn an toàn cao, tránh hiện tượng báo giả gây hoảng loạn cho bệnh nhân và học sinh.
- Khách sạn & Trung tâm Thương mại: Đảm bảo thẩm mỹ kiến trúc trần hiện đại và vận hành an toàn, tin cậy.
Khả năng tương thích
Đầu báo khói quang địa chỉ Hochiki ALK-ASN được thiết kế để kết nối linh hoạt và đồng bộ trọn vẹn vào hệ thống báo cháy địa chỉ Hochiki:
- Tương thích Tủ điều khiển báo cháy (Compatible Panels): Tương thích hoàn hảo với các dòng tủ trung tâm báo cháy địa chỉ danh tiếng từ Kentec Electronics Ltd (bao gồm các dòng tủ Kentec Syncro AS, Taktis series). Lưu ý: Thiết bị chỉ được phép vận hành cùng các dòng tủ trung tâm đã được nhà sản xuất chỉ định.
- Tương thích Hệ chân đế Hochiki (Compatible Bases): Gá lắp chuẩn xác với các dòng chân đế địa chỉ màu trắng của Hochiki như: YBN-R/3(WHT), đế tích hợp còi YBO-BS(WHT), đế còi kết hợp đèn chớp YBO-BSB (WHT) và đế tích hợp mô-đun cách ly ngắn mạch YBO-R/SCI(WHT). Khoảng cách tâm lỗ gá vít chân đế điều chỉnh linh hoạt từ 48 mm đến 74 mm.
- Thông số đường dây SLC: Vận hành ổn định trên đường dây truyền thông SLC dải điện áp 17 – 41 Vd.c., dòng tiêu thụ ở chế độ tiết kiệm điện (Low Power Mode) chỉ 120 µA, dòng chờ điển hình 400 µA và dòng kích hoạt báo động 9.1 mA.
Hướng dẫn lắp đặt
Quy trình thi công gá lắp và cấu hình địa chỉ cho đầu báo khói quang địa chỉ Hochiki ALK-ASN cần tuân thủ nghiêm ngặt các hướng dẫn kỹ thuật từ nhà sản xuất:
Quy trình thi công gá lắp và cài đặt chuẩn kỹ thuật:
- Cài đặt địa chỉ thiết bị: Trước khi gá lắp lên trần, sử dụng thiết bị lập trình địa chỉ cầm tay Hochiki kết nối với đầu báo ALK-ASN để cài đặt địa chỉ kỹ thuật số (Electronically addressed) theo đúng bản vẽ thiết kế hệ thống.
- Cố định chân đế & Đấu nối dây: Bắt chặt chân đế tương thích (như YBN-R/3(WHT) hoặc YBO-R/SCI(WHT)) lên hộp điện âm trần thông qua tâm lỗ gá vít (48-74mm). Đấu nối tuyến dây tín hiệu vòng loop SLC (S+, S-) từ tủ trung tâm vào các cọc trạm đấu nối trên chân đế theo đúng cực tính.
- Gá lắp đầu báo: Đưa đầu báo ALK-ASN vào chân đế, căn chỉnh vạch dấu và xoay nhẹ theo chiều kim đồng hồ cho đến khi ngàm khóa cơ khí sập chặt (Locking mechanism). Đảm bảo cặp đèn LED báo cháy hướng ra vị trí quan sát 360 độ thuận lợi nhất.
- Cấu hình & Chạy thử: Cấp nguồn tủ trung tâm (Kentec Syncro AS / Taktis), tiến hành cấu hình ngưỡng độ nhạy (Variable sensitivity) trên tủ. Sử dụng bình thử khói chuyên dụng xịt thử nghiệm để xác nhận tiếp điểm kích hoạt báo cháy truyền tín hiệu điện tử chuẩn xác về trung tâm điều khiển.
