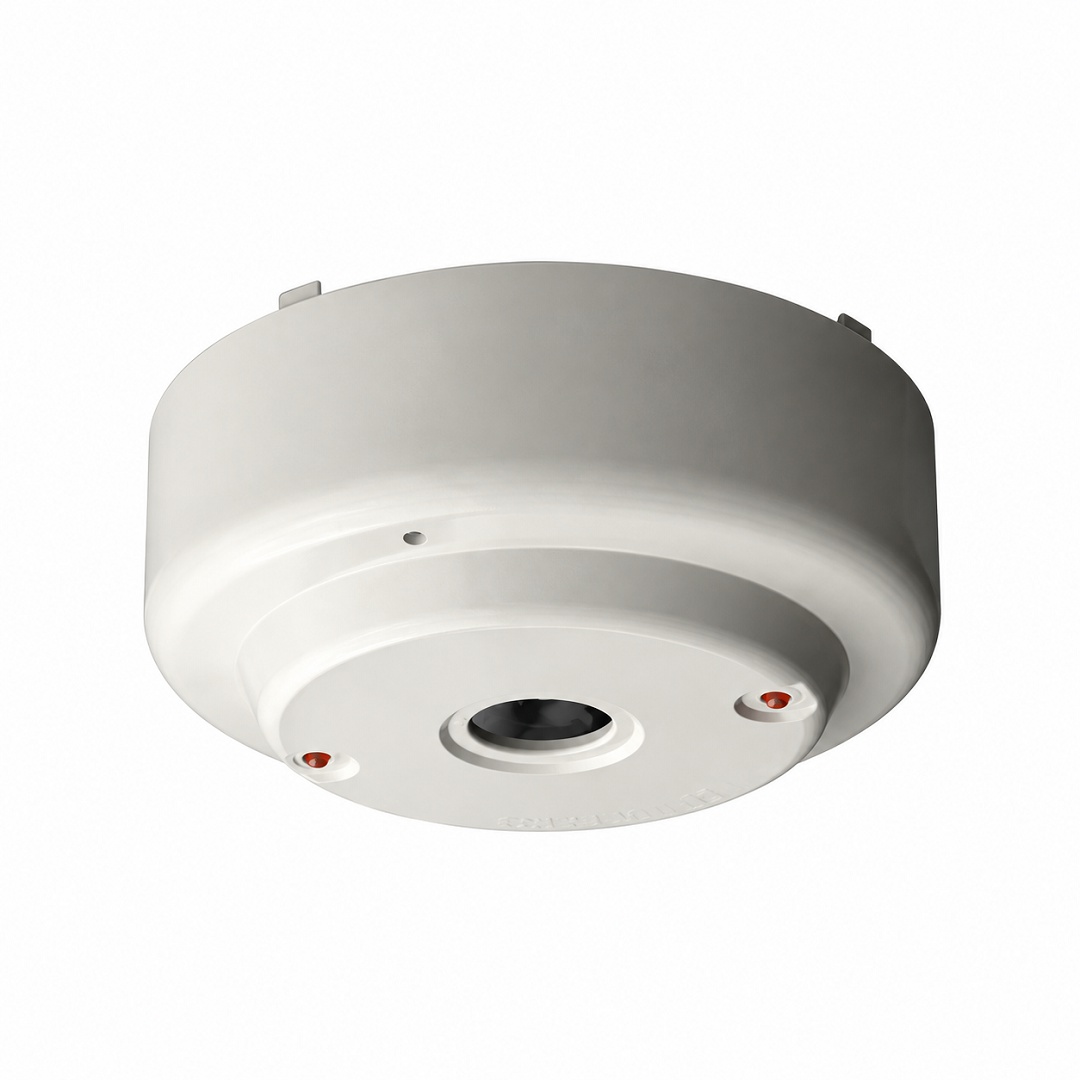

Đầu báo lửa hồng ngoại Hochiki DRD-E

Tổng quan

Đầu báo lửa hồng ngoại Hochiki DRD-E (Conventional Flame Detector) là thiết bị phát hiện hỏa hoạn sớm diện rộng thuộc hệ thường (Conventional System), thuộc chuỗi sản phẩm CDX Range do tập đoàn thiết bị PCCC hàng đầu Nhật Bản Hochiki nghiên cứu và chế tạo. Thiết bị được thiết kế tối ưu chuyên dùng trong nhà (internal use) nhằm phát hiện nhanh chóng các đám cháy bùng phát lửa lớn, bùng nổ năng lượng nhiệt mà các dòng đầu báo khói hoặc báo nhiệt thông thường không thể phát hiện kịp thời.

Đầu báo Hochiki DRD-E trải qua quy trình kiểm định chất lượng nghiêm ngặt và nhận được đầy đủ các chứng nhận PCCC uy tín quốc tế từ LPCB (Loss Prevention Certification Board) và VdS. Sản phẩm đạt tiêu chuẩn phân loại Class 1 performance theo định nghĩa tiêu chuẩn BS EN54-10:2002, cho phép giám sát vùng quét hình nón góc rộng 90° (90° cone) với tầm xa phát hiện lửa lên đến 25 mét. Thiết bị sở hữu phom dáng mỏng thẩm mỹ (Robust and slim design) cùng tông màu ngà (Ivory), đáp ứng hài hòa giữa tiêu chuẩn an toàn PCCC nghiêm ngặt và thẩm mỹ trần công trình.

Tại thị trường Việt Nam, dòng đầu báo lửa Single IR Hochiki DRD-E nhập khẩu chính hãng luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án cho các công trình nhà kho trần cao, xưởng sản xuất, hội trường, atrium tòa nhà và khu vực chứa vật liệu dễ cháy.

Cấu tạo và đặc điểm

Đầu báo lửa hồng ngoại Hochiki DRD-E được thiết kế với phần vỏ nhựa kỹ thuật chắc chắn, nhỏ gọn kết hợp bộ cảm biến quang học hồng ngoại đơn (Single IR) cùng hệ thống linh kiện vi xử lý cao cấp:

Điểm vượt trội trong thiết kế của Hochiki DRD-E là dòng điện tiêu thụ ở chế độ chờ cực thấp (Low current consumption / Quiescent current 70 µA @ 24 VDC). Điều này không chỉ giúp tối ưu hóa dung lượng nguồn dự phòng ắc quy của tủ trung tâm mà còn giảm thiểu nhiệt lượng phát sinh nội bộ, kéo dài tuổi thọ vận hành bền bỉ cho thiết bị.

Nguyên lý hoạt động

Đầu báo lửa Hochiki DRD-E vận hành dựa trên nguyên lý cảm biến bức xạ quang phổ hồng ngoại (Single IR Technology) phát ra từ đám cháy:

• Phát hiện bức xạ hồng ngoại bùng phát: Khi xuất hiện ngọn lửa lớn từ các vật liệu cháy (như gỗ, giấy, xăng dầu, chất lỏng dễ cháy), ngọn lửa sẽ bức xạ ra năng lượng hồng ngoại ở các bước sóng đặc trưng. Thấu kính quang học của DRD-E thu nhận luồng bức xạ này trong góc quét hình nón 90°.
• Xử lý tín hiệu & Kích hoạt báo động: Mạch vi xử lý bên trong phân tích tần số nhấp nháy và cường độ của tia hồng ngoại. Khi tín hiệu vượt quá ngưỡng phân loại Class 1 EN54-10 trong dải tầm xa đến 25m, thiết bị ngay lập tức đóng mạch kích hoạt dòng báo động (Alarm Current 40 mA @ 24 VDC).
• Hiển thị trực quan 360°: Khi xảy ra báo động, cụm đèn LED kép (Twin LEDs) sẽ sáng đỏ liên tục, cho phép kỹ thuật viên quan sát rõ ràng trạng thái kích hoạt từ mọi vị trí phía bên dưới (360° view).

Ứng dụng

Nhờ tiêu chuẩn Class 1 BS EN54-10:2002, khả năng quét xa 25m và chứng nhận LPCB/VdS, đầu báo lửa Hochiki DRD-E là giải pháp cảnh báo hỏa hoạn chuyên dụng cho các không gian nội thất đặc thù:

• Nhà kho & Kho lưu trữ vật tư: Giám sát các khu vực chứa hàng hóa, giấy carton, pallet gỗ có nguy cơ bùng phát lửa nhanh.
• Hội trường, Triển lãm & Atrium trần cao: Cảnh báo cháy sớm hiệu quả cho các không gian rộng lớn, không gian mở mà khói bị loãng không thể kích hoạt đầu báo khói điểm.
• Xưởng sản xuất & Gia công cơ khí: Lắp đặt tại các khu vực máy móc có nguy cơ phát sinh sự cố bùng lửa nhanh.
• Phòng máy kỹ thuật & Trạm điện trong nhà: Giám sát các thiết bị điện công suất lớn có rủi ro chập cháy phát ngọn lửa.

Khả năng tương thích

Đầu báo lửa hồng ngoại Hochiki DRD-E sở hữu khả năng tích hợp linh hoạt vào hạ tầng hệ thống PCCC tiêu chuẩn:

• Tương thích Hệ chân đế CDX Range: Gá lắp hoàn toàn tương thích và đồng bộ với tất cả các mã chân đế dòng CDX của Hochiki, bao gồm: YBN-R/6, YBO-R/6PA, YBO-R/6R, YBO-R/6RN, YBO-R/6RS và YBN-R/6SK. Tâm lỗ bắt vít chân đế điều chỉnh linh hoạt từ 48 mm đến 74 mm.
• Tương thích Tủ trung tâm báo cháy: Hoạt động ổn định trong dải điện áp rộng từ 15 đến 30 VDC (danh định 24 VDC), dễ dàng đấu nối vào các kênh báo cháy vùng (Conventional Zone) của Hochiki cũng như các thương hiệu tủ PCCC khác trên thị trường.
• Tiết kiệm điện năng: Dòng điện chế độ chờ cực thấp chỉ 70 µA @ 24 VDC, dòng xung kích (Surge current) 320 µA và dòng kích hoạt báo cháy tối thiểu (Minimum alarm trip current) 6 mA.

Hướng dẫn lựa chọn và lắp đặt

Đảm bảo quy trình gá lắp và căn chỉnh đầu báo lửa Hochiki DRD-E tuân thủ các quy định kỹ thuật từ nhà sản xuất để thiết bị đạt hiệu suất giám sát tối đa:

1. Thông số kỹ thuật vận hành chi tiết từ Datasheet:

2. Quy trình thi công gá lắp chuẩn kỹ thuật:

• Cố định chân đế: Bắt chặt chân đế tương thích thuộc dòng CDX (như YBN-R/6 hay YBO-R/6R) lên bề mặt trần hoặc tường chắc chắn thông qua các tâm lỗ gá vít (48-74mm). Hướng thấu kính của thiết bị về phía vùng không gian cần bảo vệ sao cho ngọn lửa tiềm ẩn nằm trọn trong vùng hình nón góc 90°.
• Đấu nối dây tín hiệu: Đấu nối tuyến cáp tín hiệu kênh zone hệ thường vào các cọc trạm trên chân đế CDX theo đúng cực tính (+/-). Bắt điện trở cuối đường dây (EOL) tại chân đế thiết bị cuối kênh theo yêu cầu của tủ trung tâm.
• Gá lắp đầu báo: Đưa đầu báo DRD-E vào ngàm chân đế, căn chỉnh vạch dấu và xoay nhẹ theo chiều kim đồng hồ cho đến khi ngàm khóa sập chặt. Đảm bảo cụm đèn LED kép hướng ra vị trí dễ quan sát nhất (360° view).
• Kiểm tra chạy thử: Cấp nguồn hệ thống từ tủ điều khiển trung tâm. Sử dụng thiết bị thử đầu báo lửa chuyên dụng (Flame Detector Tester) chiếu vào thấu kính để xác nhận tiếp điểm đóng mạch báo cháy, đèn LED đỏ phát sáng và tủ trung tâm tiếp nhận tín hiệu chuẩn xác.
