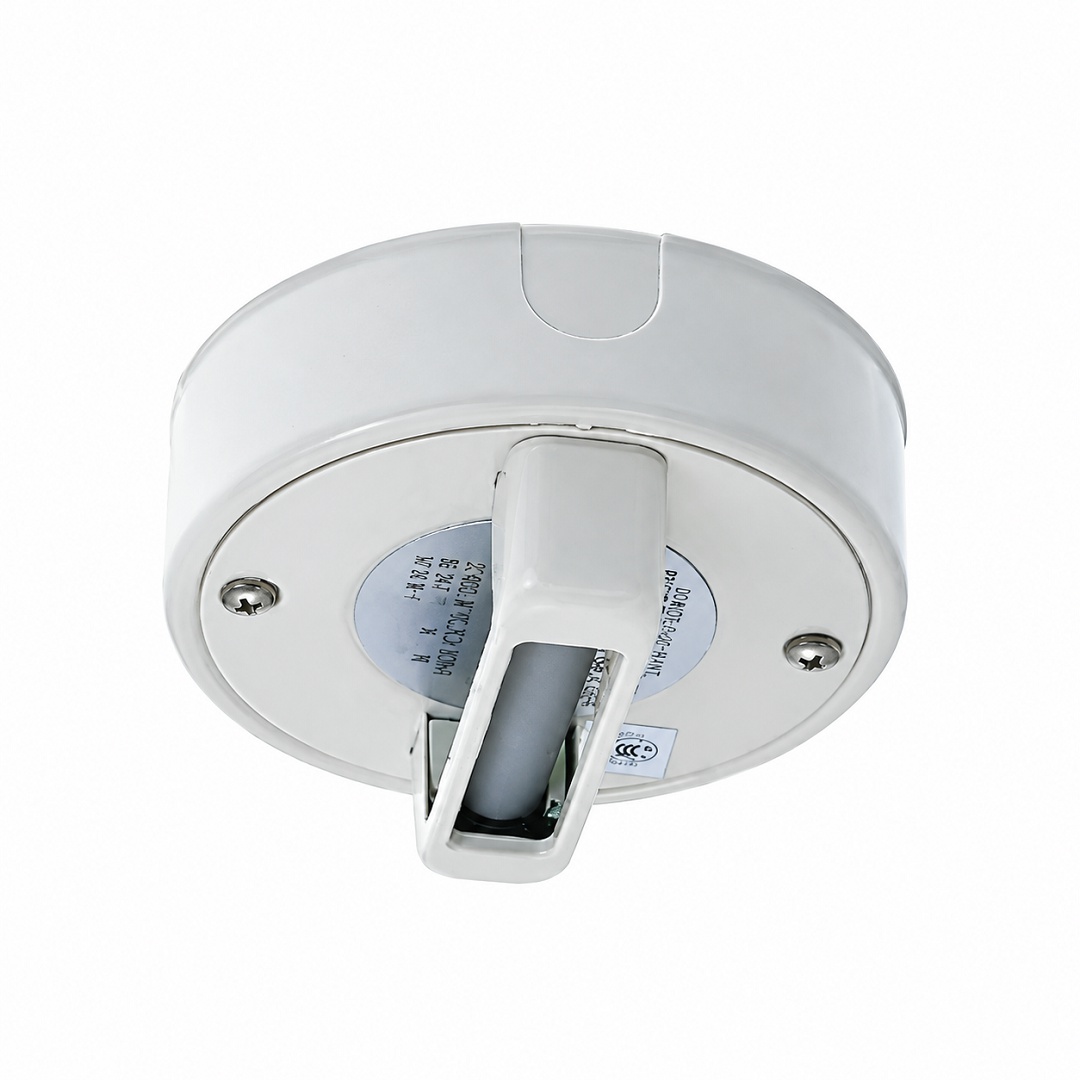

Đầu báo nhiệt Hochiki 27021-5-1

Tổng quan

Đầu báo nhiệt cố định Hochiki 27021-5-1 (Fixed Temperature Type Heat Detector Class 1) là thiết bị phát hiện hỏa hoạn tự động cao cấp, được sản xuất trực tiếp tại Nhật Bản bởi Fenwal Controls Of Japan, Ltd. và phân phối chính thức thông qua tập đoàn thiết bị PCCC danh tiếng Hochiki. Sản phẩm được thiết kế dạng gắn nổi (Surface Mount Type – mã hiệu 27021-5-1-Y), chuyên dùng để bảo vệ an toàn cháy nổ tại các khu vực có khả năng bùng phát các đám cháy tỏa nhiệt lượng cao hoặc những môi trường có điều kiện vận hành khắc nghiệt không cho phép áp dụng các phương pháp cảm biến báo cháy khác.

Đầu báo Hochiki 27021-5-1 đạt phê duyệt kiểm định an toàn kỹ thuật phòng cháy chữa cháy uy tín JFEII Nhật Bản và phân loại chuẩn Class 1. Điểm ưu việt của dòng sản phẩm này là sự đa dạng về các dải nhiệt độ kích hoạt báo động, bao gồm 7 mức nhiệt độ cố định linh hoạt: 60°C, 70°C, 80°C, 90°C, 100°C, 120°C và 150°C. Điều này giúp các kỹ sư PCCC và tư vấn thiết kế dễ dàng chọn lựa model tối ưu theo đặc thù tỏa nhiệt sinh hoạt hoặc sản xuất của từng khu vực công trình.

Tại thị trường Việt Nam, dòng đầu báo nhiệt cố định Hochiki 27021-5-1 xuất xứ Nhật Bản luôn là sự lựa chọn ưu tiên hàng đầu của các nhà thầu cơ điện M&E, kỹ sư PCCC và ban quản lý dự án cho các công trình nhà máy, xưởng sản xuất, phòng máy kỹ thuật, kho hàng và các khu vực có môi trường vận hành công nghiệp khắt khe.

Cấu tạo và đặc điểm

Đầu báo nhiệt cố định Hochiki 27021-5-1 được chế tạo từ các vật liệu kim loại chịu lực, chống va đập và chịu nhiệt vượt trội, đáp ứng hoàn hảo tiêu chuẩn vận hành bền bỉ theo thời gian:

Kích thước tổng thể của Hochiki 27021-5-1 vô cùng đầm chắc với đường kính mặt đế Ø117 mm, đường kính thân đầu báo Ø103 mm và tổng chiều cao 65 mm (trong đó độ dày phần đế gá là 34 mm). Khoảng cách tâm lỗ bắt vít gá lắp là 80 mm và chiều rộng thanh cảm biến nhô ra là 24 mm. Trọng lượng toàn bộ thiết bị chỉ khoảng 250g, trang bị sẵn dây dẫn tín hiệu chờ dài khoảng 200mm giúp kỹ thuật viên đấu nối vô cùng dễ dàng.

Nguyên lý hoạt động

Đầu báo nhiệt Hochiki 27021-5-1 vận hành dựa trên cơ chế giãn nở nhiệt cố định của cảm biến kim loại không gỉ SUS321:

• Cơ chế cảm ứng nhiệt cố định (Fixed Temperature Class 1): Thanh cảm biến SUS321 vươn ra ngoài vỏ hộp liên tục tiếp xúc với luồng không khí môi trường xung quanh. Khi xảy ra sự cố hỏa hoạn làm nhiệt độ gia tăng chạm đến ngưỡng nhiệt độ hoạt động định mức của từng mã model (từ 60°C đến 150°C), cơ cấu lẫy tiếp điểm nhiệt bên trong sẽ lập tức đóng mạch.
• Kích hoạt tín hiệu báo động: Việc đóng tiếp điểm làm xuất hiện dòng điện báo động (Alarm Current 100mA @ 30Vdc) truyền trực tiếp trên tuyến dây tín hiệu về tủ điều khiển báo cháy trung tâm để phát lệnh báo động hỏa hoạn khẩn cấp. Dây dẫn đuôi tôm (pigtail lead wire) dài 200mm giúp đảm bảo kết nối điện liên tục và ổn định.

Ứng dụng

Nhờ tiêu chuẩn Class 1, dải nhiệt độ tùy chọn cực kỳ rộng và kết cấu vỏ thép SPCC bền bỉ, đầu báo nhiệt Hochiki 27021-5-1 là giải pháp bảo vệ lý tưởng cho các không gian đặc thù:

• Phòng máy & Khái niệm nhiệt cao: Lắp đặt tại phòng máy phát điện, phòng nồi hơi (boiler rooms), phòng sấy công nghiệp – nơi có nhiệt độ môi trường thường xuyên ở mức cao mà đầu báo khói hoặc đầu báo nhiệt thông thường không thể đáp ứng.
• Khu vực bếp thương mại & Nhà hàng: Cảnh báo cháy nhiệt tin cậy tại không gian đun nấu có nhiều hơi mỡ, khói bẩn và hơi nước tỏa ra liên tục.
• Nhà kho & Xưởng sản xuất cơ khí: Bảo vệ các khu vực gia công kim loại, kho vật tư dễ cháy tỏa nhiệt lượng lớn khi bùng phát sự cố.
• Gara & Bãi đỗ xe ngầm: Vận hành ổn định tại những nơi có nồng độ bụi bẩn và khí thải động cơ cao.

Khả năng tương thích

Đầu báo nhiệt cố định Hochiki 27021-5-1 sở hữu khả năng kết nối linh hoạt và đồng bộ vào nhiều hạ tầng PCCC:

• Tương thích Tủ trung tâm báo cháy: Vận hành chuẩn xác ở dòng báo động 100mA tại điện áp 30Vdc, dễ dàng đấu nối vào các kênh báo cháy hệ thường (Conventional Zone) dải 24VDC của Hochiki cũng như tủ báo cháy của các hãng tiêu chuẩn khác trên thị trường.
• Tương thích Tuyến cáp & Dây dẫn: Thiết bị trang bị sẵn đoạn dây dẫn đuôi tôm dài khoảng 200mm (Approx. Cable Length 200mm), hỗ trợ bấm cốt hoặc tuốt dây đấu nối nhanh chóng vào cọc trạm/hộp nối âm trần mà không lo bị căng dãn dây tín hiệu.
• Kiểu gá lắp nổi tiện lợi: Cấu trúc Surface Mount Type với tấm mặt bích SPCC giúp gá lắp trực tiếp trên trần bê tông, trần thạch cao hoặc hộp điện chuẩn thông qua 2 lỗ bắt vít cố định.

Hướng dẫn lựa chọn và lắp đặt

Để đảm bảo đầu báo nhiệt cố định Hochiki 27021-5-1 vận hành chính xác và duy trì tuổi thọ lâu dài, quy trình lựa chọn model và thi công cần tuân thủ các hướng dẫn kỹ thuật sau:

1. Dải lựa chọn Model theo nhiệt độ vận hành:

2. Quy trình thi công lắp đặt chuẩn kỹ thuật:

• Cố định vị trí: Bắt chặt tấm đế Mount Plate/Mount Base của đầu báo lên bề mặt trần phẳng hoặc hộp điện âm trần thông qua 2 lỗ bắt vít (khoảng cách tâm lỗ 80mm). Đảm bảo thanh cảm biến SUS321 hướng thẳng xuống khu vực cần bảo vệ.
• Đấu nối dây tín hiệu: Đấu nối tuyến dây tín hiệu từ tủ trung tâm báo cháy vào đoạn dây chờ 200mm của đầu báo Hochiki 27021-5-1. Sử dụng Măng xông/Cút nối cách điện chuyên dụng để bảo vệ mối nối chắc chắn và chống ẩm. Ở thiết bị cuối kênh, đấu nối thêm điện trở cuối đường dây (EOL) theo yêu cầu của tủ trung tâm.
• Đóng nắp và căn chỉnh: Căn chỉnh mặt nắp vỏ SPCC và siết chặt các vít cố định mặt bích để hoàn thiện gá lắp.
• Kiểm tra chạy thử: Cấp nguồn hệ thống từ tủ điều khiển trung tâm và sử dụng thiết bị thử nhiệt chuyên dụng gia nhiệt thử nghiệm lên thanh SUS321 để xác nhận tín hiệu báo động kích hoạt chuẩn xác về tủ trung tâm.
