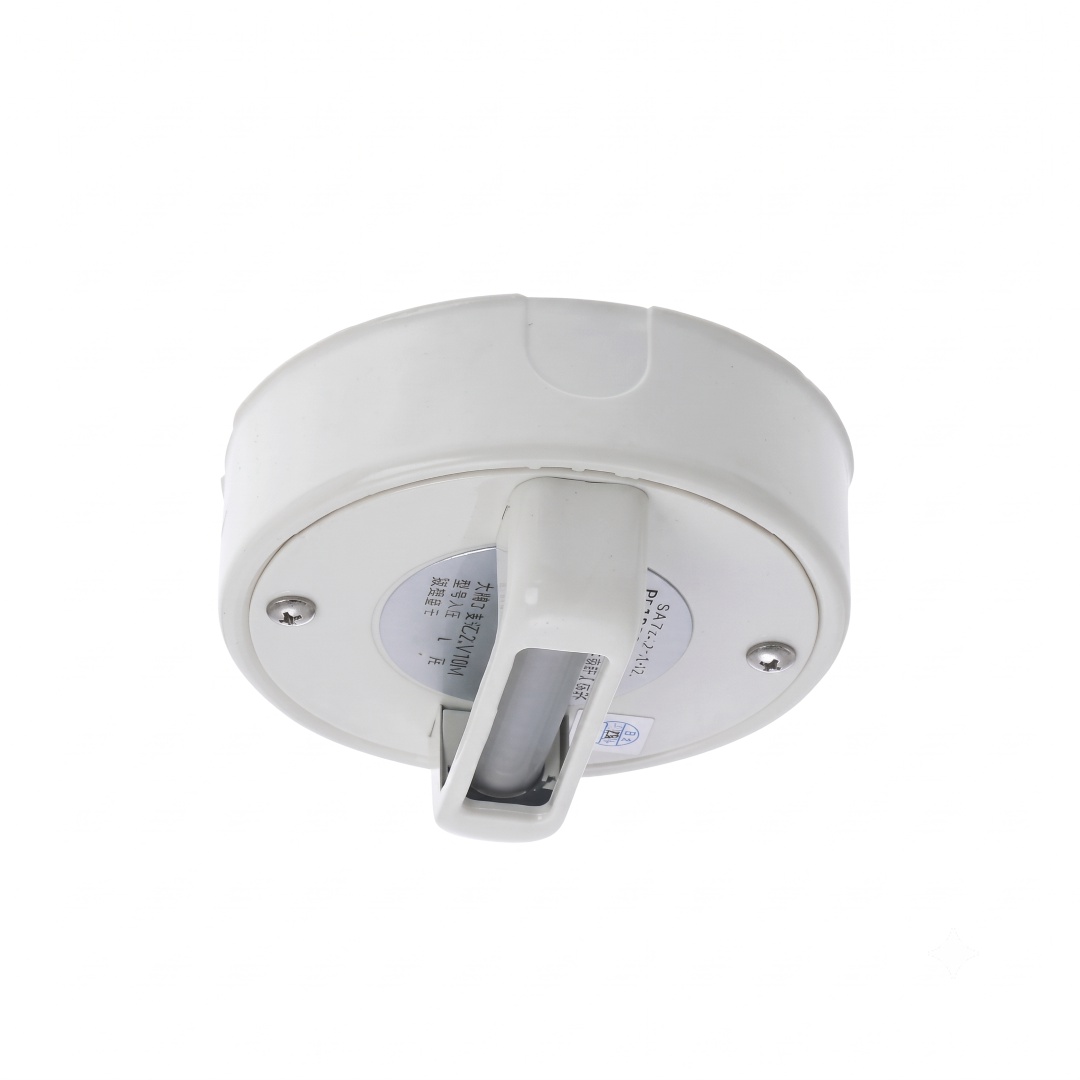

Đầu báo nhiệt Hochiki W27021-6-1

Tổng quan

Đầu báo nhiệt cố định chống nước Hochiki W27021-6-1 (Fixed Temperature Type Waterproof Heat Detector Class 1) là thiết bị phát hiện hỏa hoạn tự động chuyên dụng cao cấp, được sản xuất trực tiếp tại Nhật Bản bởi Fenwal Controls Of Japan, Ltd. và phân phối chính thức thông qua tập đoàn Hochiki. Sản phẩm thuộc chuỗi thiết bị W27021-6 series được thiết kế cấu trúc chống thấm nước (Waterproof Type) dạng gắn nổi (Surface Mount Type – mã hiệu W27021-6-1-Y), chuyên dùng để bảo vệ an toàn PCCC tại các khu vực thường xuyên ẩm ướt, chịu đọng nước hoặc có nguy cơ bùng phát đám cháy tỏa nhiệt lượng cao mà các phương pháp cảm biến thông thường không thể hoạt động.

Đầu báo Hochiki W27021-6-1 đạt phê duyệt kiểm định an toàn kỹ thuật phòng cháy chữa cháy uy tín JFEII Nhật Bản và đạt phân loại tiêu chuẩn Class 1 Waterproof. Thiết bị mang lại sự linh hoạt tối đa cho các công trình công nghiệp nhờ cung cấp 7 tùy chọn dải nhiệt độ cố định kích hoạt báo động: 60°C, 70°C, 80°C, 90°C, 100°C, 120°C và 150°C. Điều này giúp kỹ sư PCCC dễ dàng tính toán và lựa chọn model phù hợp nhất với điều kiện nhiệt độ môi trường thực tế tại từng khu vực bảo vệ.

Tại thị trường Việt Nam, dòng đầu báo nhiệt cố định chống nước Hochiki W27021-6-1 nhập khẩu chính hãng Nhật Bản là sự lựa chọn ưu tiên hàng đầu của các nhà thầu cơ điện M&E, kỹ sư PCCC và ban quản lý dự án cho các nhà máy chế biến thực phẩm, khu vực rửa xịt công nghiệp, xưởng sản xuất có độ ẩm cao, phòng máy kỹ thuật và hầm cáp.

Cấu tạo và đặc điểm

Đầu báo nhiệt cố định chống nước Hochiki W27021-6-1 được chế tạo từ các vật liệu kim loại chịu lực, chống va đập và kháng nước đọng vượt trội, đáp ứng hoàn hảo yêu cầu vận hành khắc nghiệt:

Kích thước tổng thể của Hochiki W27021-6-1 gọn gàng với đường kính mặt đế Ø117 mm, đường kính thân đầu báo Ø103 mm và tổng chiều cao 65 mm (độ dày phần đế gá 34 mm). Khoảng cách tâm lỗ bắt vít gá lắp là 80 mm và chiều rộng thanh cảm biến nhô ra là 24 mm. Trọng lượng toàn bộ thiết bị khoảng 250g, đi kèm đoạn dây dẫn chờ dài khoảng 200mm giúp kỹ thuật viên dễ dàng thao tác đấu nối chống nước.

Nguyên lý hoạt động

Đầu báo nhiệt Hochiki W27021-6-1 vận hành dựa trên cơ chế giãn nở nhiệt cố định của cảm biến kim loại không gỉ SUS321 kết hợp với vỏ kín chống xâm nhập nước:

• Cơ chế cảm ứng nhiệt cố định (Fixed Temperature Class 1): Thanh cảm biến SUS321 vươn ra ngoài nắp vỏ liên tục tiếp xúc với không khí môi trường. Khi xảy ra sự cố hỏa hoạn làm nhiệt độ môi trường gia tăng chạm đến ngưỡng nhiệt độ hoạt động định mức của từng mã model (từ 60°C đến 150°C), cơ cấu lẫy tiếp điểm nhiệt bên trong sẽ lập tức đóng mạch.
• Kích hoạt tín hiệu báo động: Việc đóng tiếp điểm làm xuất hiện dòng điện báo động (Alarm Current 100mA @ 30Vdc) truyền trực tiếp trên tuyến dây tín hiệu về tủ điều khiển trung tâm PCCC. Đoạn dây chờ 200mm (Approx. Cable Length 200mm) tích hợp sẵn giúp đảm bảo kết nối điện liên tục và kháng nước ổn định.

Ứng dụng

Nhờ chứng nhận Class 1 Waterproof, dải nhiệt độ tùy chọn rộng và kết cấu vỏ SPCC chống thấm tốt, đầu báo nhiệt Hochiki W27021-6-1 là giải pháp bảo vệ lý tưởng cho các không gian đặc thù:

• Nhà máy Chế biến Thực phẩm & Thủy hải sản: Lắp đặt tại các khu vực thường xuyên xịt rửa vệ sinh, độ ẩm cao hoặc đọng hơi nước liên tục.
• Phòng máy & Khái niệm nhiệt cao: Bảo vệ các phòng máy phát điện, phòng nồi hơi (boiler rooms), xưởng sấy công nghiệp – nơi có nhiệt độ và độ ẩm vượt ngưỡng thiết bị báo cháy thông thường.
• Bãi đỗ xe ngầm, Hầm cáp & Đường ống kỹ thuật: Cảnh báo cháy nhiệt tin cậy tại những khu vực ẩm thấp, có nước rò rỉ và bụi bẩn nhiều.
• Khu vực bếp thương mại & Xưởng giặt là: Hoạt động ổn định tại môi trường tản nhiều hơi nước nóng mà không sợ bị hỏng hóc do đọng nước.

Khả năng tương thích

Đầu báo nhiệt cố định chống nước Hochiki W27021-6-1 sở hữu khả năng kết nối linh hoạt và đồng bộ vào nhiều hệ thống PCCC:

• Tương thích Tủ trung tâm báo cháy: Vận hành chuẩn xác ở dòng báo động 100mA tại điện áp 30Vdc, dễ dàng đấu nối vào các kênh báo cháy hệ thường (Conventional Zone) dải 24VDC của Hochiki cũng như tủ báo cháy của các hãng tiêu chuẩn khác.
• Tương thích Tuyến cáp & Dây dẫn chống nước: Thiết bị trang bị sẵn đoạn dây dẫn đuôi tôm dài khoảng 200mm, hỗ trợ kỹ thuật viên dễ dàng thi công với các cút nối/măng xông đổ keo chống nước chuyên dụng mà không lo căng dãn dây tín hiệu.
• Kiểu gá lắp nổi tiện lợi: Cấu trúc Surface Mount Type với tấm mặt bích SPCC giúp gá lắp trực tiếp trên trần bê tông, trần thạch cao hoặc hộp điện chống nước thông qua 2 lỗ bắt vít cố định (khoảng cách tâm lỗ 80mm).

Hướng dẫn lựa chọn và lắp đặt

Để đảm bảo đầu báo nhiệt cố định chống nước Hochiki W27021-6-1 vận hành chính xác và duy trì tuổi thọ lâu dài trong môi trường ẩm ướt, quy trình lựa chọn model và thi công cần tuân thủ các hướng dẫn kỹ thuật sau:

1. Dải lựa chọn Model theo nhiệt độ vận hành:

2. Quy trình thi công lắp đặt chuẩn kỹ thuật:

• Cố định vị trí: Bắt chặt tấm đế Mount Plate/Mount Base của đầu báo lên bề mặt trần phẳng hoặc vị trí gá lắp thông qua 2 lỗ bắt vít (khoảng cách tâm lỗ 80mm). Đảm bảo thanh cảm biến SUS321 hướng thẳng xuống khu vực cần giám sát nhiệt.
• Đấu nối dây tín hiệu chống nước: Đấu nối tuyến dây tín hiệu từ tủ trung tâm báo cháy vào đoạn dây chờ 200mm của đầu báo Hochiki W27021-6-1. Bắt buộc sử dụng hạt nối chống nước (gel-filled connectors) hoặc măng xông co nhiệt chống thấm để bảo vệ tuyệt đối mối nối điện trong môi trường ẩm ướt. Ở thiết bị cuối kênh, đấu nối thêm điện trở cuối đường dây (EOL) theo quy định của tủ trung tâm.
• Đóng nắp và căn chỉnh: Căn chỉnh mặt nắp vỏ SPCC và siết chặt các vít cố định mặt bích để đảm bảo độ kín chống nước cho toàn bộ thiết bị.
• Kiểm tra chạy thử: Cấp nguồn hệ thống từ tủ điều khiển trung tâm và sử dụng thiết bị thử nhiệt chuyên dụng gia nhiệt thử nghiệm lên thanh cảm biến SUS321 để xác nhận tín hiệu báo động kích hoạt chuẩn xác về tủ trung tâm.
