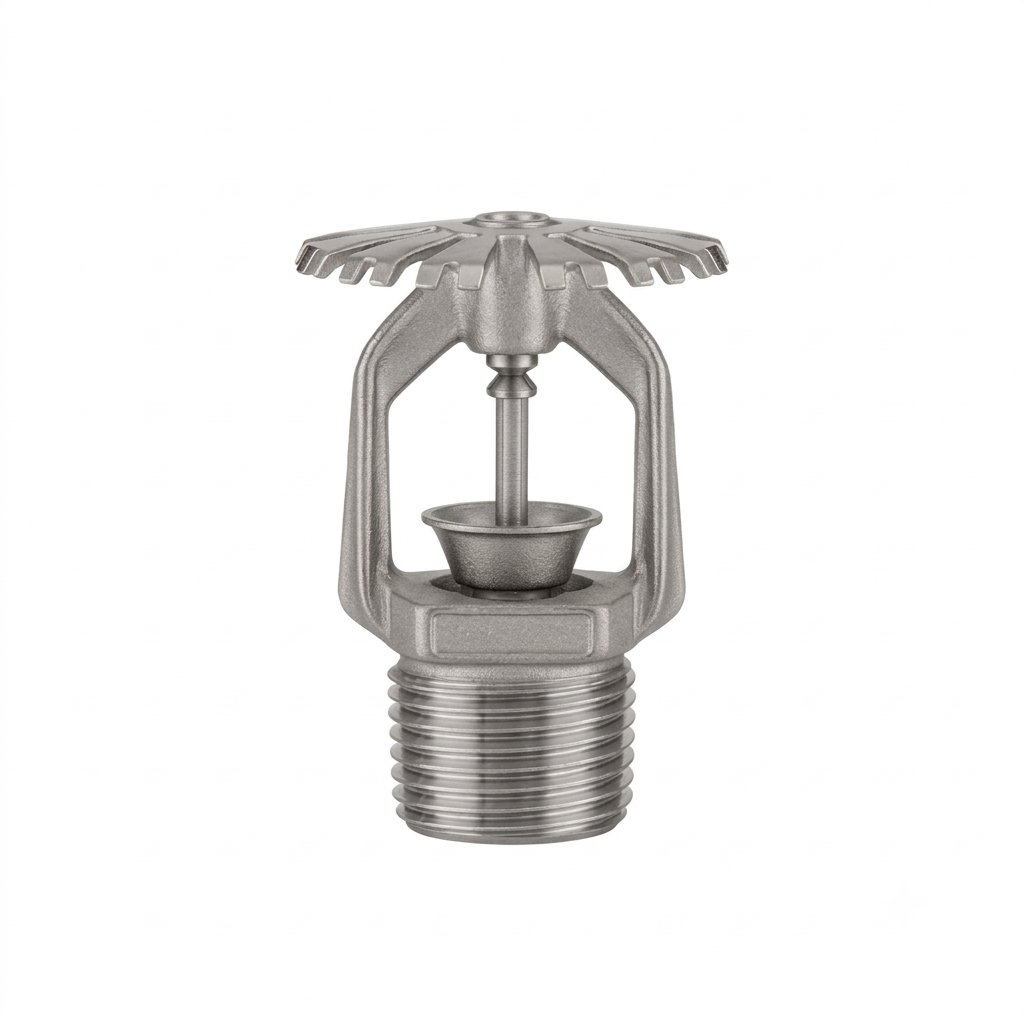

Đầu phun Sprinkler Tyco TY1131 (Model SIN TY1131 Upright Sprinkler) là dòng thiết bị chữa cháy tự động hướng lên thuộc Series TY-FRB cao cấp, được nghiên cứu và chế tạo bởi tập đoàn danh tiếng Tyco Fire Protection Products (Johnson Controls) sản xuất trực tiếp tại các nhà máy đạt chuẩn quốc tế (Đài Loan / Anh). Thiết bị được thiết kế chuyên dụng cho các hệ thống đường ống hở hoặc không trần tại các công trình thương mại, tòa nhà văn phòng, trung tâm thương mại, ngân hàng và khách sạn thuộc diện nguy cơ cháy nhẹ và thông thường (Light or Ordinary Hazard).
Sản phẩm tích hợp bóng thủy tinh cảm nhiệt đường kính 3 mm thuộc nhóm phản ứng nhanh (Quick Response, Standard Coverage), mang lại độ nhạy nhiệt cực cao để nhận biết sự tăng nhiệt khẩn cấp và xả nước khống chế đám cháy ngay từ giai đoạn khởi phát. Tyco TY1131 đạt trọn vẹn các chứng nhận kiểm định an toàn PCCC khắt khe nhất toàn cầu bao gồm UL Listed, C-UL Listed, Factory Mutual (FM Approved), LPCB, VdS và NYC MEA. Với hệ số xả K = 2.8 GPM/psi½ (40.3 Lpm/bar½) cùng kết nối ren tiêu chuẩn 1/2″ NPT, đây là giải pháp thủy lực tối ưu cho các khu vực yêu cầu lưu lượng nước vừa phải.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY1131 được sản xuất từ các vật liệu hợp kim cao cấp chống ăn mòn, chịu áp lực cơ học cao và đảm bảo vận hành ổn định trong suốt vòng đời hệ thống PCCC:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng đỏ / Đồng thau (Bronze) | Thân đúc nguyên khối chịu lực kết nối ren 1/2″ NPT, tích hợp gờ vặn cờ lê (wrench flats) chịu lực siết lớn mà không biến dạng. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 3 mm) | Cảm biến nhiệt độ môi trường. Dung dịch giãn nở vỡ bầu thủy tinh để giải phóng cửa xả khi đạt ngưỡng nhiệt định mức. |
| Nút đệm & Cụm làm kín (Button & Seal) | Đồng thau / Beryllium Nickel bọc TEFLON | Màng đệm Belleville seal phủ Teflon giúp bịt kín cửa xả nước ở trạng thái chờ, chống rò rỉ và chống dính kết chân ren. |
| Vít nén (Compression Screw) | Đồng thau / Đồng đỏ (Bronze) | Cố định chắc chắn cụm bầu thủy tinh và gioăng làm kín vào khung chính với lực ép định mức chuẩn từ nhà máy. |
| Tấm định hướng (Deflector) | Đồng đỏ / Đồng thau (Copper/Bronze) | Thiết kế hướng lên (Upright), xé nhỏ dòng nước xả ngược thành màng sương phân bổ đều xuống diện tích bảo vệ. |
Thân đúc rèn sắc sảo giúp bề mặt gọn gàng, gia tăng độ bền so với công nghệ đúc cát. Thiết kế tấm định hướng quay lên giúp các hạt nước sau khi va đập sẽ phân tán đều thành màng hình nón phủ rộng từ trần xuống sàn. Sản phẩm cung cấp nhiều lớp hoàn thiện bề mặt như Đồng thau tự nhiên (Natural Brass), Mạ Chrome (Chrome Plated) hoặc Sơn Polyester chống ăn mòn.
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY1131 vận hành hoàn toàn tự động dựa trên nguyên lý giãn nở nhiệt cơ học của dung dịch bên trong bầu thủy tinh 3 mm:
- Trạng thái chờ trực áp lực: Ở điều kiện bình thường, cụm nút đệm Beryllium Nickel bọc Teflon được nén chặt vào cửa xả nhờ lực ép từ vít nén truyền qua bầu thủy tinh 3 mm, giữ kín hoàn toàn dòng nước áp lực cao trong đường ống.
- Phát hiện nhiệt & Kích hoạt vỡ bầu: Khi xảy ra hỏa hoạn, không khí nóng bốc lên tác động trực tiếp vào đầu phun. Dung dịch nhạy nhiệt bên trong bầu thủy tinh 3 mm giãn nở mạnh. Khi nhiệt độ đạt ngưỡng định mức (57°C, 68°C, 79°C, 93°C, 141°C), bầu thủy tinh vỡ hoàn toàn.
- Giải phóng dòng nước dập lửa: Bầu thủy tinh vỡ lập tức giải phóng cụm nút đệm làm kín. Áp lực nước trong đường ống đẩy văng các chi tiết chặn ra ngoài, phun dòng nước hướng lên tấm định hướng (deflector). Dòng nước đập vào tấm định hướng xòe thành màng sương hình nón phủ đều vùng cháy để dập tắt ngọn lửa.
Ứng dụng
Nhờ đặc tính phản ứng nhanh Quick Response cùng các chứng nhận UL/FM uy tín, đầu phun Sprinkler Tyco TY1131 được ứng dụng rộng rãi tại nhiều mô hình công trình:
- Tầng hầm để xe & Trung tâm kỹ thuật: Lắp đặt quay lên trên các đường ống treo lộ thiên, tránh che khuất bởi dầm bê tông hay khay cáp điện.
- Nhà xưởng công nghiệp nhẹ & Kho hàng: Lắp đặt bảo vệ không gian nhà xưởng hở trần thuộc diện rủi ro cháy nhẹ (Light Hazard) và thông thường (Ordinary Hazard).
- Tòa nhà văn phòng & Khách sạn: Lắp đặt tại các khu vực kỹ thuật, tầng mái hoặc trần hở đòi hỏi tiêu chuẩn phản ứng nhiệt khẩn cấp.
- Công trình cải tạo & Nâng cấp: Tương thích hoàn hảo với các hệ thống đường ống cũ yêu cầu đầu phun K2.8 đạt kiểm định quốc tế.
Khả năng chữa cháy
Khả năng chữa cháy của đầu phun Sprinkler Tyco TY1131 được khẳng định qua tính toán thủy lực thực nghiệm và màng phun phân bố chuẩn NFPA 13:
- Độ nhạy nhiệt Quick Response (RTI 33): Bầu thủy tinh 3 mm phản ứng nhanh hơn dòng bầu 5 mm tiêu chuẩn, kích hoạt xả nước sớm để dập tắt đám cháy ngay khi mới phát sinh.
- Lưu lượng K2.8 tối ưu: Hệ số K = 2.8 GPM/psi½ (40.3 Lpm/bar½) giúp kiểm soát lưu lượng xả vừa đủ, tiết kiệm nguồn nước chữa cháy và giảm thiểu thiệt hại do ngập nước.
- Biên dạng xả hướng lên (Upright Trajectory): Tấm định hướng xé nhỏ dòng nước xả bắn ngược thành màng sương phân bố đồng đều, bao phủ cả khu vực sát trần và sàn nhà.
- Chịu áp hệ thống vượt trội: Áp suất làm việc tối đa đạt 175 psi (12.1 bar), đảm bảo van vận hành an toàn ngay cả khi áp lực bơm tăng cao đột ngột.
Hướng dẫn lựa chọn và lắp đặt
Việc thi công gá lắp và bảo trì đầu phun Sprinkler Tyco TY1131 cần tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:
- Chuẩn bị trước khi lắp đặt: Kiểm tra bọt khí nhỏ trong bầu thủy tinh (đường kính khoảng 1.6 mm cho loại 57°C). Chọn đúng nhiệt độ bầu phù hợp với nhiệt độ trần tối đa để tránh kích hoạt giả. Xả rửa sạch cặn bẩn đường ống trước khi thao tác.
- Đấu nối chân ren: Quấn băng tan chuyên dụng hoặc thoa keo làm kín ren không đóng rắn lên ren ngoài 1/2″ NPT. Dùng tay vặn đầu phun TY1131 vào măng sông đường ống theo hướng quay lên (Upright).
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê chuyên dụng W-Type 6 Sprinkler Wrench đưa vào gờ vặn trên thân đầu phun để siết lực. Momen siết tiêu chuẩn đạt từ 7 đến 14 ft-lbs (9.5 đến 19.0 N·m) cho ren 1/2″ NPT. Không siết quá lực để tránh gây hư hỏng chân ren hay rò rỉ nước.
- Định hướng & Bảo vệ hoàn thiện: Căn chỉnh cánh đĩa định hướng nằm song song với tuyến ống nhánh. Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu nào lên bề mặt đầu phun và bầu thủy tinh sau khi lắp đặt.
