Mô tả
Tổng quan

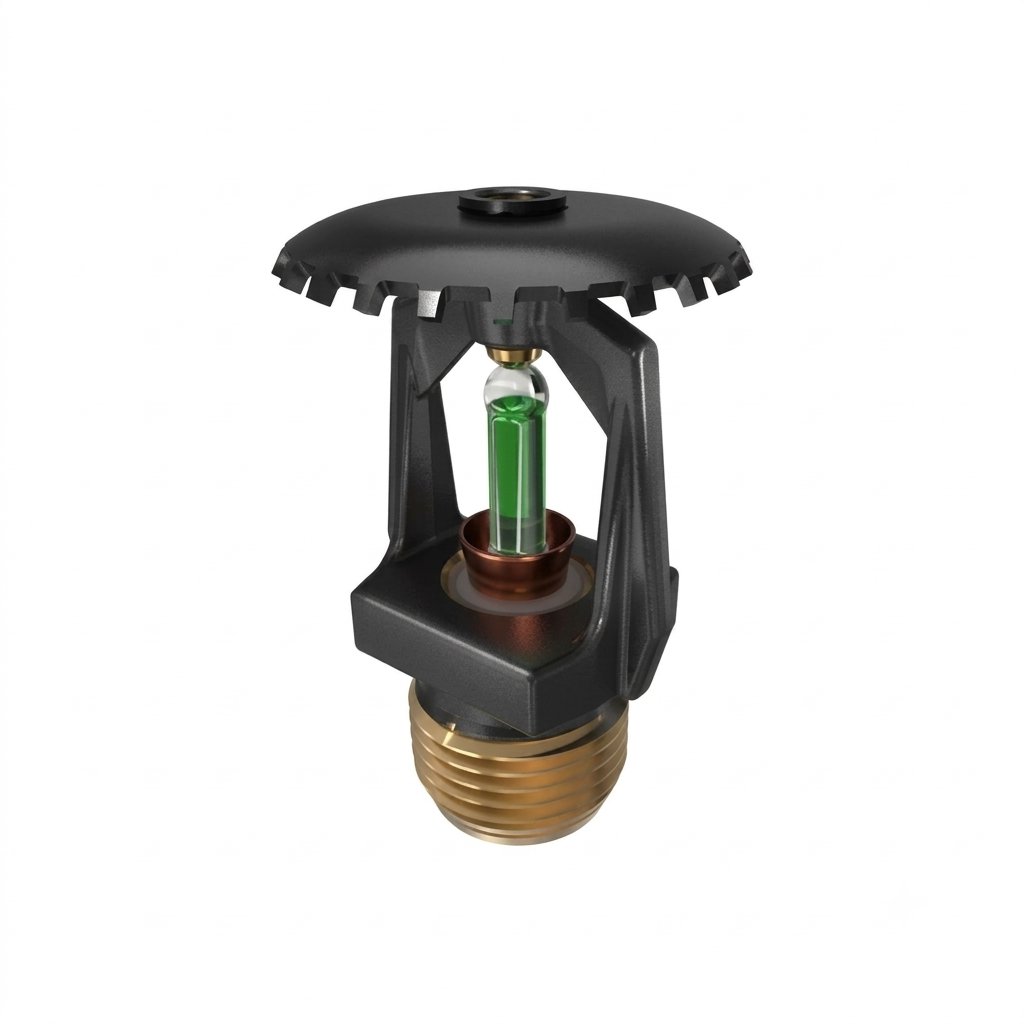

Đầu phun Sprinkler Viking VK124 (MicromaticHP® Standard Response Upright High Pressure Sprinkler VK124) là dòng thiết bị chữa cháy tự động hướng lên áp suất cao (Upright High Pressure) phản ứng tiêu chuẩn thuộc Series MicromaticHP® cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Viking (Anh/Mỹ). Thiết bị được thiết kế chuyên dụng cho các hệ thống PCCC tự động yêu cầu áp lực vận hành cao, phân phối đều dòng nước dạng tia xòe hình nón hướng lên trên nhằm kiểm soát và dập tắt hiệu quả các đám cháy ngay từ giai đoạn khởi phát. Sản phẩm đặc biệt phù hợp cho các tòa nhà cao tầng, hệ thống bơm tăng áp công suất lớn, kho bãi logistics và nhà xưởng công nghiệp có áp lực đường ống vượt mức tiêu chuẩn thông thường.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK124 nhập khẩu chính hãng từ Anh luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn cho các dự án nhà cao tầng và khu công nghiệp nặng nhờ khả năng chịu áp lực cực cao, chất lượng rèn kim loại bền bỉ và độ tin cậy vận hành lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK124 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực hệ thống cao tải và môi trường vận hành khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 / QM Brass | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm BSP), định hình khung cơ học bảo vệ bầu thủy tinh dưới áp suất cao 250 psi. |
| Tấm định hướng (Deflector) | Đồng thau UNS-C26000 hoặc Phosphor Bronze UNS-C51000 | Gắn cố định phía trên khung, xé nhỏ dòng nước áp lực thành màng phun hình nón xòe rộng bao phủ không gian bên dưới. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. Chịu lạnh tới -65°F (-55°C). |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực 250 psi. |
| Đầu bịt cao áp (Pip Cap) | Đồng UNS-C31400 hoặc UNS-C31600 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ bầu thủy tinh dưới áp suất hệ thống cao. |
| Vít điều chỉnh (Screw) | Đồng thau UNS-C36000 | Tạo lực ép nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn cao áp tại nhà máy. |
Thân thiết bị và chân ren được gia công tiêu chuẩn, hỗ trợ sử dụng linh hoạt dưới dạng đầu phun đóng hoặc tháo cụm bầu thủy tinh để làm đầu phun hở (open sprinkler) cho hệ thống xả tràn Deluge. Ngoài ra, thiết bị còn tích hợp các tùy chọn lớp phủ bề mặt chống ăn mòn chuyên dụng như Polyester (Trắng/Đen) hoặc Black PTFE cho môi trường hóa chất, hơi muối.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK124 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín Nickel bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp cao (lên đến 250 psi) phía sau chân ren 1/2 in NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 260°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt, xả trực diện dòng nước lên tấm định hướng phía trên. Tấm định hướng xé nhỏ dòng chảy thành màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ thiết kế hướng lên chịu áp lực cao (HP) cùng chứng nhận cULus uy tín, đầu phun Sprinkler Viking VK124 là lựa chọn dập lửa hàng đầu cho nhiều loại hình công trình:
- Tòa nhà cao tầng & Tầng hầm sâu: Lắp đặt cho các tuyến ống PCCC ở tầng thấp chịu áp lực cột áp nước và áp lực bơm tăng áp vượt quá 175 psi.
- Nhà xưởng công nghiệp & Kho bãi cao tầng: Lắp đặt dọc theo các tuyến đường ống treo nổi dưới mái tôn hoặc xà gồ thép chịu tải cao.
- Khu vực trần kỹ thuật & Sảnh lớn: Trang bị cho các khu vực đường ống đi nổi lộ thiên thuộc diện nguy cơ cháy nhẹ, thông thường đến nguy hiểm cao (Light, Ordinary, Extra Hazard).
- Môi trường đặc thù & Hệ thống xả tràn: Sử dụng phiên bản Ultra-High 500°F (260°C) cho lò sấy, lò nướng hoặc các phiên bản phủ PTFE/Polyester chống ăn mòn cho hệ thống tràn ngập Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK124 cung cấp hiệu suất dập lửa vượt trội nhờ sự kết hợp giữa định mức cao áp 250 psi và hệ số K5.6:
- Lưu lượng dập lửa cao áp: Hệ số K5.6 (80.6 LPM/bar½) vận hành mượt mà ở áp suất tối đa 250 psi (17 bar), cung cấp mật độ phun nước chữa cháy mạnh mẽ khống chế đám cháy tức thì.
- Phân bổ màng nước đồng đều: Tấm định hướng thiết kế hình học chính xác xé nhỏ dòng nước xả áp lực thành màng sương hình nón phủ kín diện tích bảo vệ phía dưới.
- Khả năng chịu áp lực vượt trội: Áp suất làm việc định mức lên tới 250 psi (17 bar) và áp suất thử thủy lực tại xưởng đạt 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK124 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và chỉ dẫn từ datasheet của hãng:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK124 bắt buộc phải được lắp đặt theo hướng lên (Upright) vuông góc với tuyến đường ống cấp nước.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài 1/2 in NPT, dùng tay vặn nhẹ đầu phun vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench (P/N 21475M/B) hoặc cờ lê cho đầu phủ sáp (P/N 13577W/B). Siết lực momen định mức cho ren 1/2 in NPT không quá 14 ft-lbs (19.0 N-m). Tuyệt đối không kẹp cờ lê vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Hoàn thiện toàn bộ tuyến đường ống trước khi tháo nắp bảo vệ nhựa để tránh va đập cơ học làm vỡ bầu thủy tinh.
