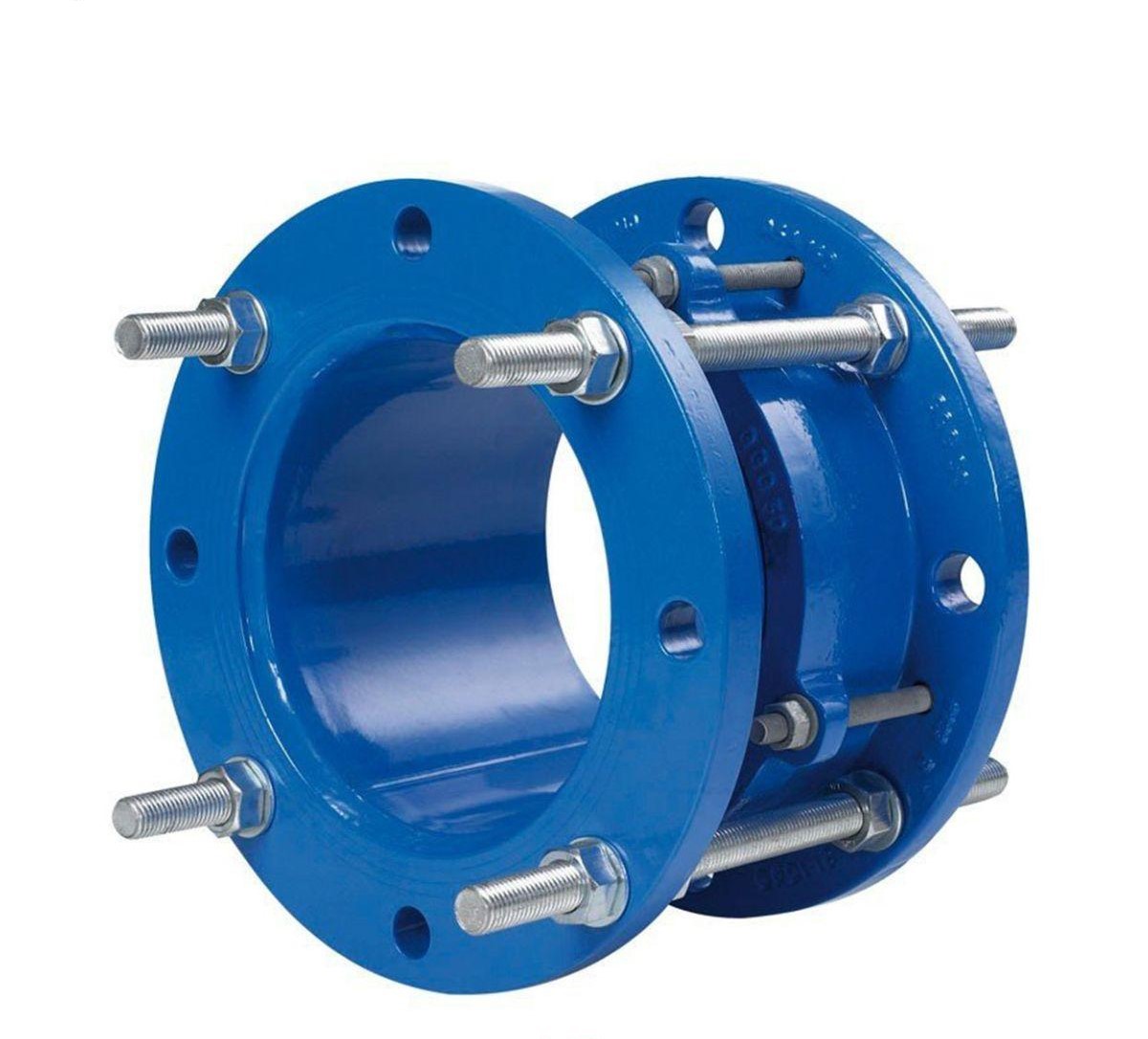

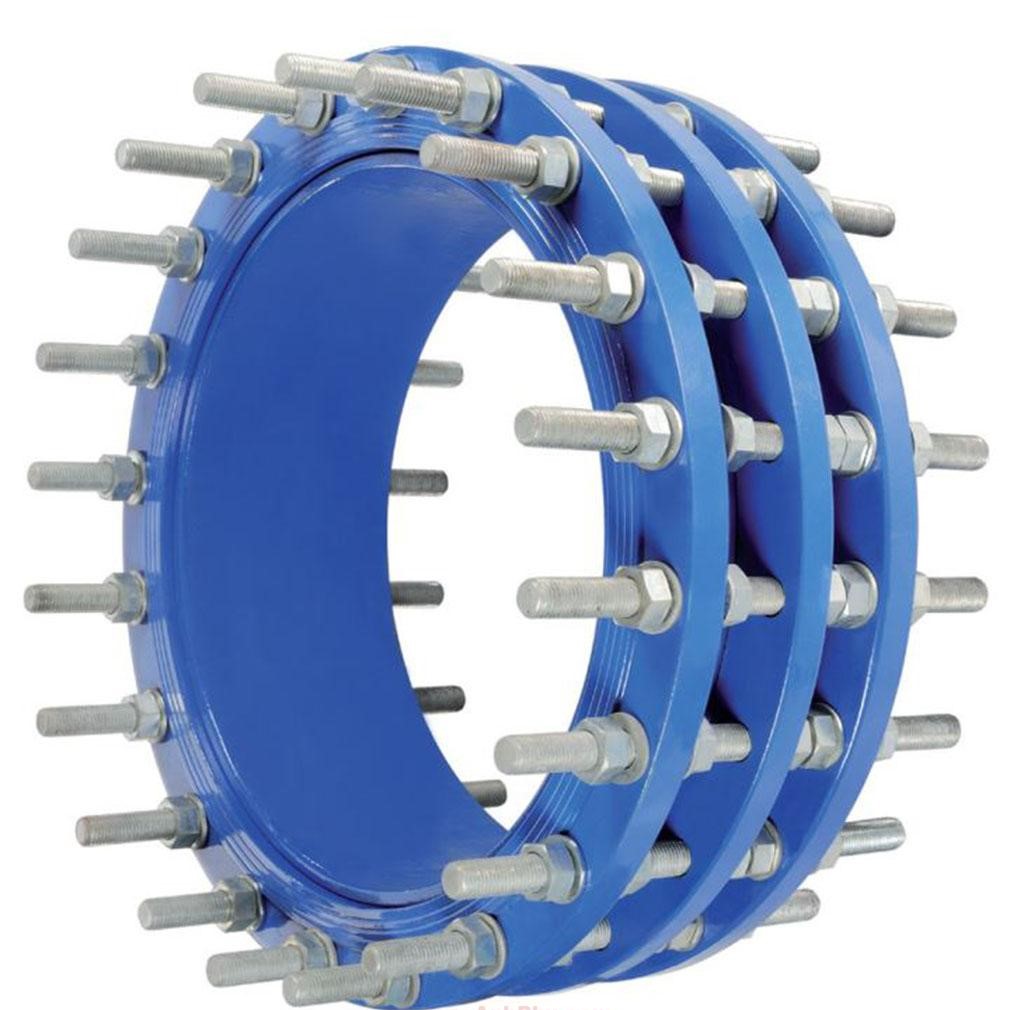

Khớp nối mềm gang BB T-BLUE

Tổng quan

Khớp nối mềm gang BB hiệu T-BLUE là một trong những phụ kiện quan trọng hàng đầu trong hệ thống đường ống công nghiệp tại Việt Nam. Sản phẩm được thiết kế với hai đầu mặt bích (mã hiệu BB), cho phép kết nối linh hoạt và bù đắp các khoảng hở giữa các đoạn ống hoặc giữa ống với thiết bị van công nghiệp.

Sản phẩm được sản xuất trên dây chuyền hiện đại, tuân thủ nghiêm ngặt tiêu chuẩn quốc tế ISO 2531-2009 và tiêu chuẩn Việt Nam TCVN 10177-2013. Điều này đảm bảo rằng mỗi sản phẩm xuất xưởng đều có khả năng chịu áp lực cao, độ bền vật liệu ổn định và tính tương thích tuyệt vời với các hệ thống hạ tầng kỹ thuật hiện nay.

Điểm đặc biệt của dòng khớp nối T-BLUE chính là sự kết hợp giữa vật liệu gang cầu bền bỉ và lớp sơn phủ Epoxy màu xanh tiêu chuẩn. Lớp sơn này không chỉ giúp sản phẩm chống lại sự ăn mòn từ môi trường đất, nước mà còn giúp bảo vệ bề mặt gang khỏi các tác động oxy hóa trong thời gian dài, phù hợp cho cả lắp đặt lộ thiên và chôn ngầm.

Với sự đa dạng về kích cỡ từ DN80 đến DN1000, khớp nối BB T-BLUE đã trở thành lựa chọn ưu tiên cho các đơn vị thầu thi công cấp thoát nước, xử lý nước thải và các hệ thống PCCC. Việc sử dụng hàng sản xuất trong nước giúp các dự án tối ưu hóa chi phí đầu tư, rút ngắn thời gian giao hàng mà vẫn đảm bảo chất lượng kỹ thuật tương đương hàng nhập khẩu.

Cấu tạo kỹ thuật

Về mặt vật liệu, khớp nối được đúc từ gang cầu GJS500-7 hoặc FCD450-12, đây là loại vật liệu có độ dẻo dai và khả năng chịu va đập tốt hơn hẳn so với gang xám thông thường. Cấu tạo này giúp khớp nối không bị nứt vỡ khi hệ thống đường ống xảy ra hiện tượng rung lắc mạnh hoặc có sự thay đổi áp suất đột ngột trong quá trình vận hành.

Hệ thống làm kín của sản phẩm dựa trên gioăng cao su đạt tiêu chuẩn ISO 4633-2002, loại gioăng này có độ đàn hồi cao và khả năng chống lão hóa tốt. Khi siết chặt các bulong, gioăng cao su sẽ ép sát vào bề mặt ống, tạo ra một mối nối kín khít tuyệt đối, ngăn chặn mọi nguy cơ rò rỉ lưu chất ra môi trường bên ngoài, kể cả trong điều kiện áp suất PN16.

• Thân khớp nối: Đúc từ gang cầu cao cấp, thiết kế dạng hai mảnh bích rời kết nối bằng hệ guzong dài.
• Gioăng làm kín: Cao su EPDM hoặc NBR chịu lực, đảm bảo độ kín theo tiêu chuẩn ngành nước.
• Hệ thống Bulong/Guzong: Tùy chọn thép mạ kẽm điện phân hoặc Inox 304/316 tùy theo yêu cầu đặc thù của môi trường.
• Lớp phủ bề mặt: Sơn Epoxy tĩnh điện độ dày tối thiểu 250 micron, chống bám bẩn và chống ăn mòn hóa học.

Thông số áp lực làm việc của sản phẩm phổ biến ở mức PN10 và PN16, cho phép ứng dụng rộng rãi trong các hệ thống cấp nước đô thị và các nhà máy công nghiệp. Nhiệt độ làm việc an toàn của khớp nối là dưới hoặc bằng 70°C, đảm bảo tính ổn định cho các dòng lưu chất thông thường như nước sạch, nước thải hoặc nước sản xuất.

Dải kích thước

Khớp nối mềm gang BB T-BLUE được thiết kế để phù hợp với nhiều tiêu chuẩn ống khác nhau như ống nhựa HDPE, ống uPVC, ống gang hoặc ống thép. Dưới đây là chi tiết về ứng dụng của từng dải kích thước định danh (DN) tương ứng với đường kính ngoài của các loại ống phổ biến trên thị trường hiện nay.

Đối với các kích thước nhỏ như DN80, sản phẩm thường được dùng cho ống có đường kính ngoài phi 90mm. DN100 ứng dụng cho ống phi 110mm hoặc 114mm, trong khi DN150 là lựa chọn tiêu chuẩn cho các đường ống phi 160mm hoặc 168mm. Sự sai lệch nhẹ về đường kính ngoài của ống sẽ được bù đắp bởi độ co giãn của gioăng cao su và khoảng hở kỹ thuật của khớp.

Trong các hệ thống lớn hơn, khớp nối DN800 sẽ phục vụ cho các đường ống phi 800mm, và DN1000 dùng cho các đại lộ dẫn nước phi 1000mm. Việc nắm rõ đường kính ngoài D của khớp nối (ví dụ DN1000 có D lên tới 1230mm) giúp các kỹ sư thiết kế hố van và không gian lắp đặt một cách chính xác nhất, tránh va chạm với các công trình ngầm khác.

Hiệu suất thực tế

Trong môi trường vận hành thực tế, các đường ống thường xuyên chịu tác động của hiện tượng giãn nở nhiệt hoặc lún sụt nền đất. Khớp nối mềm BB T-BLUE với trị số co giãn ΔL từ 30mm đến 50mm đóng vai trò như một “vùng đệm” an toàn, hấp thụ các dịch chuyển dọc trục của đường ống để tránh gây ứng suất lên các vị trí mặt bích của máy bơm hoặc van.

Khả năng chịu áp thực tế của sản phẩm đã được kiểm chứng qua nhiều dự án trọng điểm. Ngay cả khi áp suất hệ thống dao động mạnh, sự kết hợp giữa thân gang cứng cáp và hệ guzong dài (lên đến 570mm cho bản DN1000) vẫn giữ cho mối nối luôn ổn định, không bị tách rời hay biến dạng dưới tác động của thủy lực.

Một ưu điểm vượt trội khác là tính linh hoạt trong lắp đặt tại các địa hình không bằng phẳng. Nhờ thiết kế khớp nối mềm, các kỹ sư có thể điều chỉnh độ lệch góc nhẹ giữa hai đoạn ống mà không cần sử dụng thêm các phụ kiện cút chếch phức tạp, từ đó giảm thiểu đáng kể thời gian và chi phí nhân công tại hiện trường.

Kỹ thuật lắp đặt

Quy trình lắp đặt khớp nối BB T-BLUE cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn để đảm bảo hiệu suất tối ưu. Bước đầu tiên là làm sạch phần đầu ống sẽ tiếp xúc với khớp nối, loại bỏ bụi bẩn, rỉ sét hoặc các bavia sắc nhọn có thể làm rách gioăng cao su trong quá trình luồn ống vào thân khớp.

Sau khi đã định vị khớp nối vào giữa hai đầu ống, kỹ sư cần luồn hệ thống guzong qua các lỗ bích và bắt đầu siết đai ốc. Lưu ý quan trọng là phải siết đai ốc theo nguyên tắc đối xứng (hình sao) để lực ép từ mặt bích lên gioăng cao su được đồng đều, tránh hiện tượng gioăng bị đùn hoặc bị hở ở một phía.

• Kiểm tra thông số Lmax: Đảm bảo khoảng cách giữa hai đầu ống không vượt quá chiều dài tối đa của khớp nối.
• Cân chỉnh độ đồng tâm: Giữ cho hai đoạn ống nằm trên một trục thẳng nhất có thể trước khi siết chặt bulong.
• Sử dụng mỡ bôi trơn: Có thể dùng một lượng nhỏ mỡ silicon chuyên dụng cho thực phẩm (nếu là hệ thống nước sạch) để việc lắp gioăng dễ dàng hơn.
• Kiểm tra sau lắp đặt: Tiến hành thử áp tĩnh toàn bộ hệ thống để xác nhận không có điểm rò rỉ tại vị trí khớp nối.

Đối với các khớp nối kích thước lớn từ DN600 trở lên, việc sử dụng các thiết bị nâng hạ hỗ trợ là cần thiết do trọng lượng của gang cầu khá nặng. Ngoài ra, cần kiểm tra định kỳ tình trạng của bulong và lớp sơn Epoxy, đặc biệt là trong môi trường có độ ăn mòn cao như gần biển hoặc nhà máy hóa chất.

Phạm vi ứng dụng

Khớp nối mềm gang BB T-BLUE là sản phẩm “quốc dân” trong ngành nước, xuất hiện tại hầu hết các trạm xử lý nước sạch từ quy mô xã phường đến các nhà máy nước thành phố. Khả năng kết nối nhanh và bền bỉ giúp sản phẩm này trở thành giải pháp thay thế hoàn hảo cho các phương pháp hàn ống thép truyền thống vốn tốn kém và khó sửa chữa.

Trong hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà cao tầng và khu công nghiệp, khớp nối BB đóng vai trò quan trọng tại các cụm bơm. Nó giúp triệt tiêu rung động từ máy bơm truyền sang hệ thống ống đứng, từ đó bảo vệ cấu trúc tòa nhà và duy trì áp lực chữa cháy ổn định trong các tình huống khẩn cấp.

Ngoài ra, sản phẩm còn được ứng dụng rộng rãi trong:

• Hệ thống thoát nước mưa và nước thải tại các khu đô thị mới.
• Các đường ống dẫn nước trong ngành công nghiệp chế biến và dệt nhuộm.
• Hệ thống tưới tiêu nông nghiệp công nghệ cao quy mô lớn.
• Kết nối các đoạn ống đi qua đường giao thông, nơi có độ rung chấn từ phương tiện di chuyển lớn.

Tóm lại, khớp nối mềm gang BB hiệu T-BLUE không chỉ là một phụ kiện cơ khí đơn thuần mà là giải pháp kỹ thuật toàn diện cho hệ thống đường ống hiện đại. Sự kết hợp giữa tiêu chuẩn ISO quốc tế và năng lực sản xuất nội địa đã tạo nên một sản phẩm chất lượng cao, giá thành hợp lý, xứng đáng có mặt trong mọi công trình hạ tầng tại Việt Nam.
