Mô tả
Tổng quan

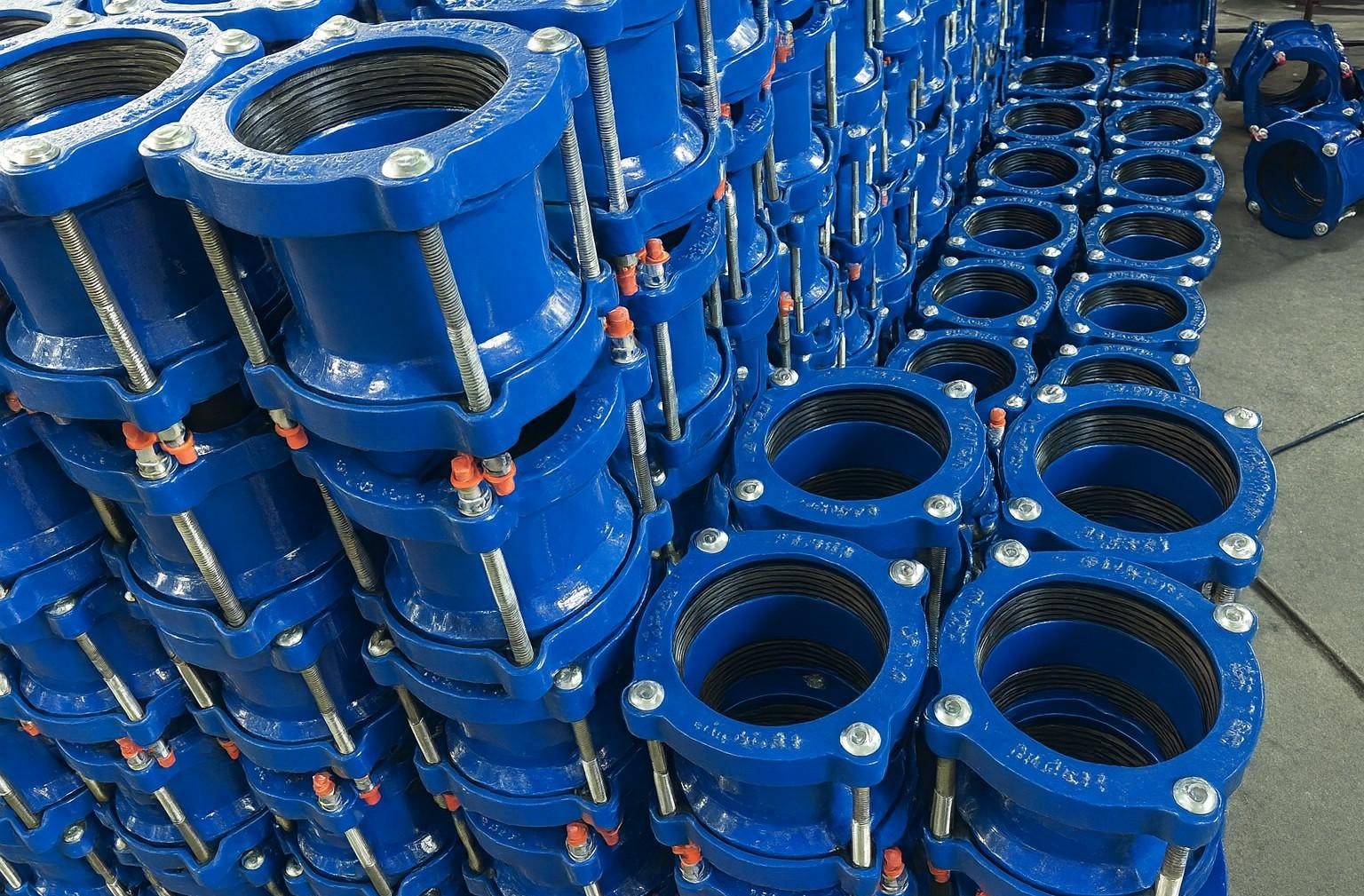

Khớp nối mềm gang FF T-BLUE là dòng phụ kiện mối nối đa năng được sản xuất tại Việt Nam theo tiêu chuẩn ISO 2531. Đây là giải pháp kỹ thuật tối ưu để kết nối hai đầu ống trơn cùng kích thước hoặc khác vật liệu như ống HDPE, PVC, ống gang hoặc ống thép.
Khác với dòng BE hay BF, khớp nối FF sở hữu thiết kế hai đầu ngàm siết đối xứng, cho phép lắp đặt nhanh chóng mà không cần gia công mặt bích hay ren. Sản phẩm đóng vai trò quan trọng trong việc bù đắp khoảng cách, chống rung và triệt tiêu các lực tác động cơ học lên đường ống.
Được bảo vệ bởi lớp sơn Epoxy tĩnh điện màu xanh đặc trưng với độ dày trên 250 µm, khớp nối FF T-BLUE có khả năng chống ăn mòn cực tốt trong môi trường đất và nước thải. Sản phẩm này giúp rút ngắn đáng kể thời gian thi công và giảm thiểu chi phí vật tư cho các dự án hạ tầng.
Cấu tạo kỹ thuật

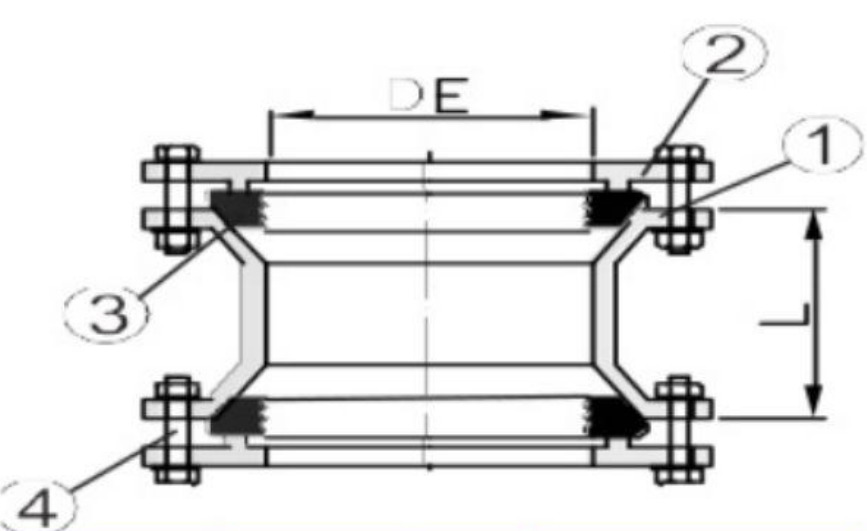

Cấu tạo của khớp nối FF T-BLUE tập trung vào tính linh hoạt và độ kín thâm thấu tuyệt đối. Thân khớp được đúc bằng gang cầu FCD450, mang lại khả năng chịu áp lực lớn và chống va đập vượt trội so với các dòng gang xám thông thường.
| Thành phần | Vật liệu chi tiết | Đặc tính kỹ thuật |
|---|---|---|
| Thân khớp (Body) | Gang cầu GJS500-7 | Độ bền kéo cao, chịu áp PN10/16 |
| Hai nắp siết (Gland) | Gang cầu FCD450 | Thiết kế dạng ngàm ôm chặt ống |
| Gioăng kép | Cao su EPDM tiêu chuẩn | Chịu nhiệt 70°C, đàn hồi cao |
| Hệ bulong liên kết | Thép mạ kẽm / Inox | Chống gỉ sét khi chôn ngầm |
Hệ thống gioăng cao su hình nêm giúp tăng diện tích tiếp xúc với bề mặt ống khi nắp siết được siết chặt. Cơ chế này không chỉ đảm bảo độ kín tuyệt đối mà còn cho phép ống có thể giãn nở hoặc lệch tâm nhẹ mà không gây rò rỉ lưu chất bên trong.
Dải kích thước và tương quan ống
Dòng FF T-BLUE được thiết kế để tương thích hoàn hảo với các tiêu chuẩn ống Phi hiện nay tại Việt Nam. Dưới đây là bảng thông số kích thước danh nghĩa và đường kính ngoài của ống (Phi) tương ứng để bạn dễ dàng lựa chọn:
| Kích thước DN | Dải Phi ống hỗ trợ (mm) |
|---|---|
| DN50 – DN80 | Phi 60 – Phi 90 |
| DN100 – DN150 | Phi 110 – Phi 168 |
| DN200 – DN300 | Phi 219 – Phi 325 |
| DN400 – DN600 | Phi 400 – Phi 630 |
Đối với các công trình sửa chữa, việc sử dụng khớp FF cho ống Phi 110 (DN100) hoặc Phi 160 (DN150) là cực kỳ phổ biến. Trong các hệ thống thoát nước lớn, kích thước FF có thể lên tới DN600, hỗ trợ kết nối các đường ống Phi 630 với độ tin cậy tuyệt đối.
Hiệu suất thực tế
Khớp nối FF T-BLUE đạt hiệu suất làm việc ấn tượng trong điều kiện áp suất PN10 đến PN16. Khả năng chịu nhiệt ổn định dưới 70°C giúp sản phẩm vận hành tốt trong các hệ thống cấp nước sạch và xử lý nước thải sinh hoạt mà không làm biến chất gioăng cao su.
Điểm mạnh thực tế của khớp FF chính là khả năng lắp đặt “vạn năng”. Bạn có thể kết nối một đầu ống nhựa HDPE với một đầu ống gang xám chỉ bằng một phụ kiện duy nhất. Điều này giải quyết triệt để bài toán đồng bộ hóa vật liệu trong các hệ thống hạ tầng cũ và mới đan xen.
Lớp phủ Epoxy tĩnh điện độ bền cao giúp khớp nối chống lại sự ăn mòn điện hóa và tác động của vi sinh vật trong lòng đất. Với tuổi thọ thiết kế lên đến hàng chục năm, sản phẩm đảm bảo hệ thống vận hành liên tục, giảm thiểu rủi ro thất thoát nước cho đơn vị quản lý.
Kỹ thuật lắp đặt
Trước khi lắp đặt, cần làm sạch hai đầu ống trơn, đảm bảo bề mặt không có cát đá hoặc dầu mỡ. Đánh dấu vị trí lắp đặt trên ống để đảm bảo hai đầu ống được đưa vào sâu bên trong thân khớp nối FF ít nhất là 1/3 chiều dài khớp để đạt độ bám tốt nhất.
Luồn nắp siết và gioăng vào hai đầu ống trước, sau đó đưa thân khớp vào vị trí trung tâm. Đẩy gioăng và nắp siết vào sát thân khớp, tiến hành xỏ bulong và siết đai ốc đều tay theo nguyên tắc đối xứng để gioăng cao su ôm đều lấy chu vi ống.
Lưu ý không siết quá chặt một bên bulong ngay từ đầu vì có thể làm biến dạng nắp siết gang hoặc gây móp ống nhựa. Sau khi lắp xong, nên kiểm tra áp lực thực tế để đảm bảo không có hiện tượng rò rỉ tại các đầu ngàm siết trước khi tiến hành lấp đất hoàn trả mặt bằng.
Phạm vi ứng dụng
Khớp nối mềm gang FF T-BLUE là lựa chọn ưu tiên trong các kịch bản thi công thực tế tại Việt Nam hiện nay nhờ tính tiện lợi vượt trội:
- Sửa chữa đường ống: Thay thế đoạn ống bị vỡ hoặc rò rỉ một cách nhanh chóng mà không cần tháo rời toàn bộ hệ thống.
- Kết nối đa vật liệu: Liên kết các đoạn ống có chất liệu khác nhau (ví dụ từ ống thép sang ống nhựa HDPE) trong các mạng lưới cấp nước.
- Hệ thống xử lý nước thải: Kết nối các đoạn ống dẫn trong nhà máy xử lý, nơi yêu cầu độ linh hoạt cao để chống sụt lún nền đất.
- Công trình hạ tầng đô thị: Lắp đặt trong các hố ga, hầm kỹ thuật để kết nối các trục ống chính với các nhánh cấp nước dân dụng.
- Hệ thống tưới tiêu: Ứng dụng trong nông nghiệp công nghệ cao để kết nối các đường ống dẫn nước đường kính lớn.
Với sự kết hợp giữa vật liệu gang cầu bền bỉ và công nghệ sơn phủ tiên tiến, khớp nối FF T-BLUE mang lại sự yên tâm tuyệt đối cho các nhà thầu thi công hạ tầng nước trên toàn quốc.
