Tổng quan
Khớp nối mềm gang EE HADA là thiết bị liên kết đường ống chuyên dụng được sản xuất trực tiếp tại Việt Nam, đáp ứng các tiêu chuẩn kỹ thuật khắt khe của hệ thống công nghiệp hiện đại. Sản phẩm được thiết kế để kết nối hai đầu ống trơn một cách nhanh chóng, giúp xử lý các vấn đề về rung động và giãn nở nhiệt trên đường ống.
Với cấu tạo thông minh dạng EE, khớp nối HADA cho phép lắp đặt linh hoạt mà không cần các mối hàn hay mặt bích phức tạp, giúp tối ưu hóa thời gian thi công cho các dự án hạ tầng lớn. Đây là giải pháp kết nối tin cậy, đảm bảo tính ổn định lâu dài cho mạng lưới dẫn lưu chất trong nhiều điều kiện môi trường khác nhau.
Sản phẩm không chỉ nổi bật với độ bền cơ học cao mà còn có khả năng ứng dụng đa dạng trên nhiều chất liệu ống khác nhau như ống gang, ống thép, HDPE hay uPVC. Khớp nối EE HADA hiện là lựa chọn ưu tiên trong các hệ thống cấp thoát nước đô thị và các nhà máy sản xuất công nghiệp tại thị trường nội địa.
Cấu tạo kỹ thuật

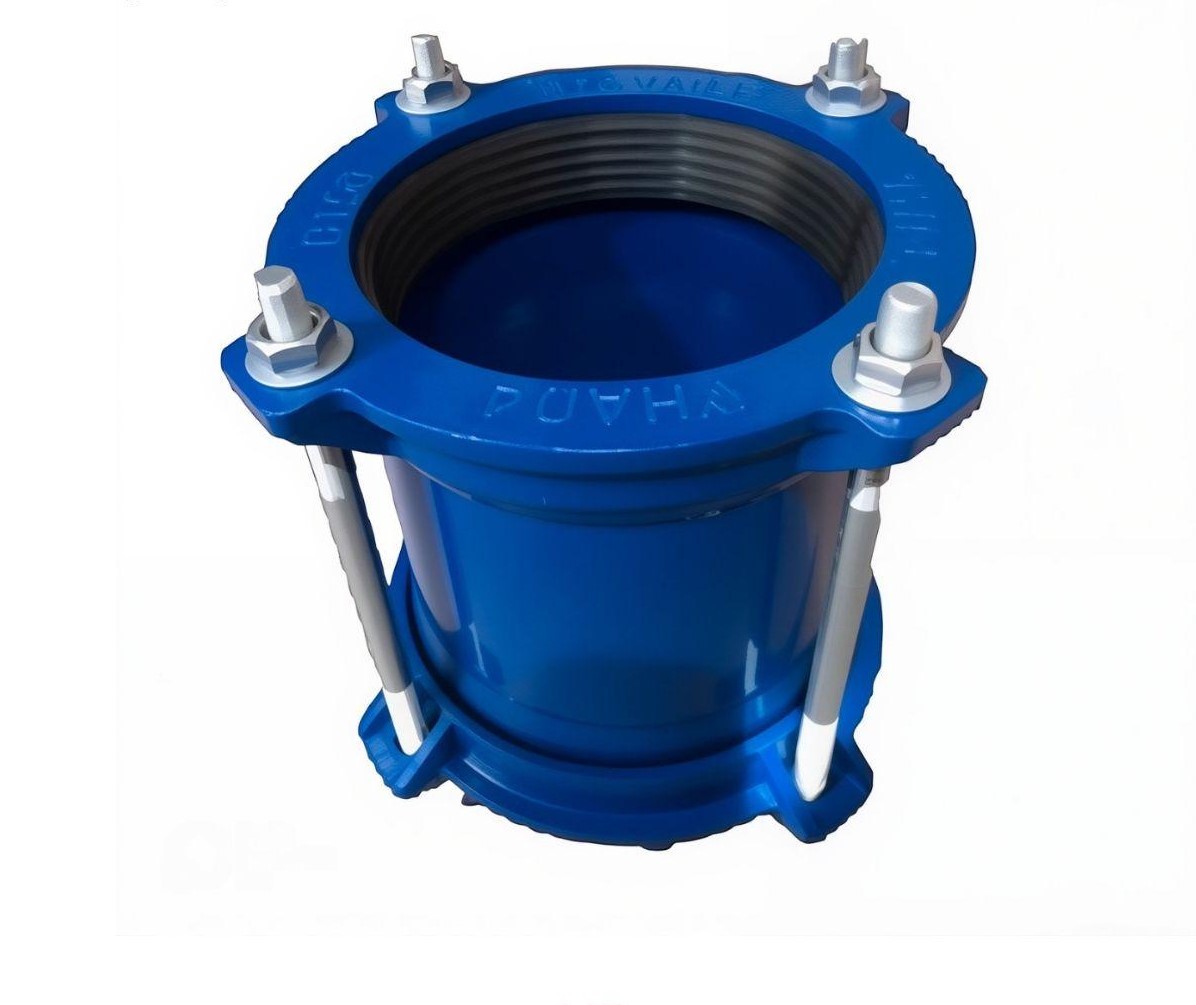

Khớp nối mềm EE HADA được chế tác từ vật liệu gang cầu EN-GJS-500 (GGG50) cao cấp, mang lại khả năng chịu lực và chống va đập vượt trội trong quá trình vận hành. Bề mặt của thân và nắp khớp nối được bảo vệ bởi lớp sơn phủ Epoxy tĩnh điện, giúp chống lại sự ăn mòn hóa học và tác động từ môi trường bên ngoài.
Hệ thống làm kín của khớp nối sử dụng gioăng cao su EPDM chất lượng cao, có độ đàn hồi tốt và khả năng kín khít tuyệt đối ngay cả khi hệ thống chịu áp suất biến thiên. Các chi tiết phụ trợ như bulong được làm từ thép mạ kẽm, gang hoặc inox, đảm bảo sự chắc chắn và dễ dàng tháo lắp khi cần bảo trì.
Mỗi bộ phận của khớp nối HADA đều được kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn ISO 2531, đảm bảo tính đồng bộ và an toàn cao cho hệ thống công nghiệp. Sự kết hợp giữa vật liệu gang bền bỉ và gioăng cao su đàn hồi giúp khớp nối chịu được nhiệt độ làm việc từ 0°C đến 80°C mà không ảnh hưởng đến hiệu suất.
Dải kích thước

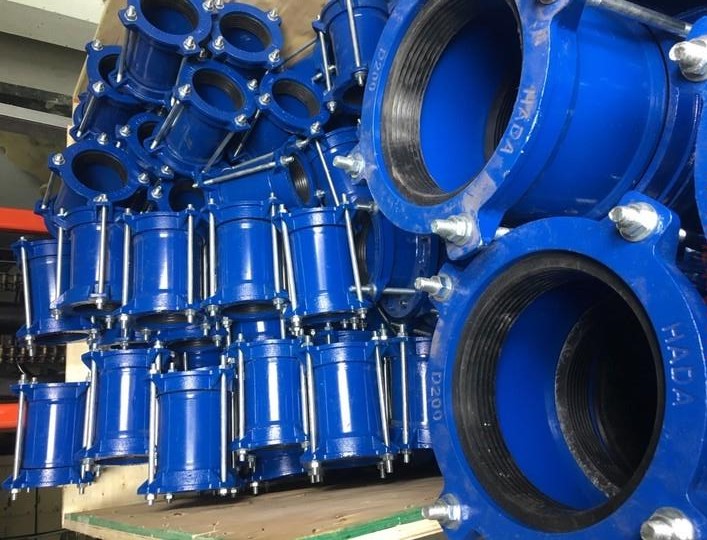

Dải sản phẩm khớp nối EE HADA rất đa dạng, kéo dài từ DN50 đến DN1200, phù hợp với hầu hết các kích cỡ đường ống phi chuẩn hiện nay. Đối với các kích thước nhỏ như DN50 (Phi 60-63) hay DN80 (Phi 90), khớp nối thường được ứng dụng trong các đường ống nhánh cấp nước sạch hoặc hệ thống phòng cháy chữa cháy.
Ở phân khúc trung bình từ DN100 đến DN250, sản phẩm tương thích với các loại ống Phi 110, Phi 160, Phi 200 hay Phi 250, hỗ trợ đắc lực cho việc thi công mạng lưới thoát nước thải. Khả năng dung sai của dải DE (đường kính ngoài) cho phép khớp nối ôm chặt các loại ống có sự chênh lệch nhỏ về kích thước bên ngoài.

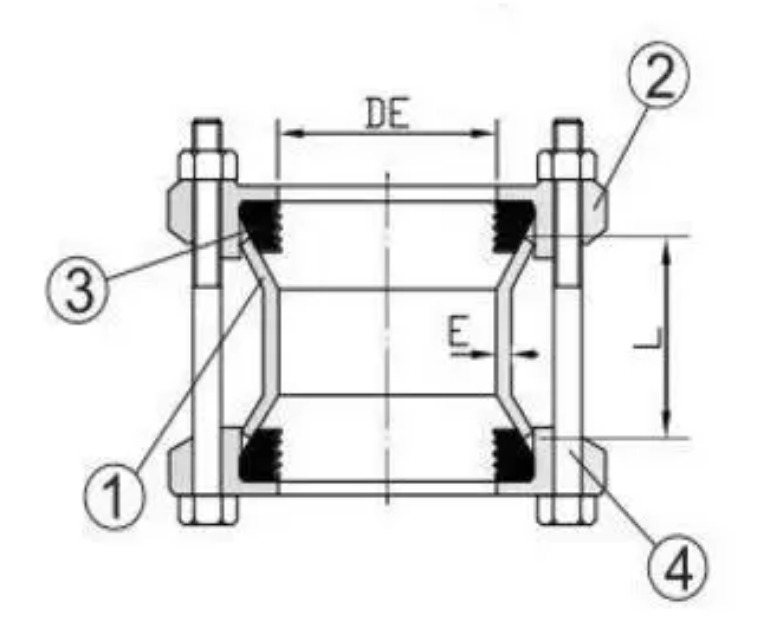

Đối với các hệ thống truyền dẫn chính có kích thước lớn từ DN300 đến DN600 và lên đến DN1200 (tương ứng ống Phi 315 đến Phi 1200), khớp nối HADA đóng vai trò là mắt xích quan trọng. Thiết kế chiều dài thân (L) và độ dày (E) được tính toán kỹ lưỡng theo từng size để đảm bảo khả năng chịu tải trọng đất và áp suất lớn.
| Kích thước DN | Dải DE (mm) | Chiều dài L (mm) | Độ dày E (mm) |
|---|---|---|---|
| DN50 | 56 – 72 | 90 | 7.0 |
| DN100 | 108 – 120 | 100 | 7.2 |
| DN150 | 158 – 172 | 120 | 7.8 |
| DN200 | 195 – 205 | 120 | 8.4 |
| DN300 | 315 – 330 | 150 | 9.6 |
| DN600 | 610 – 632 | 190 | 13.2 |
Hiệu suất thực tế
Khớp nối mềm EE HADA đạt hiệu suất vận hành cao với khả năng chịu áp lực làm việc từ 10 bar đến 16 bar (PN10/16). Điều này cho phép thiết bị hoạt động ổn định trong các trạm bơm tăng áp hoặc các tuyến ống dẫn nước thô có áp suất lớn mà không gây ra hiện tượng rò rỉ lưu chất.
Nhờ đặc tính của gang cầu GGG50, sản phẩm có tuổi thọ sử dụng kéo dài, giảm thiểu tối đa chi phí thay thế và sửa chữa cho chủ đầu tư. Độ an toàn cao của mối nối giúp hệ thống vận hành liên tục, giảm thiểu rủi ro sự cố vỡ ống do các tác động rung chấn từ máy móc hoặc phương tiện giao thông.
Lớp sơn Epoxy không chỉ bảo vệ lõi gang mà còn giúp bề mặt khớp nối nhẵn mịn, hạn chế sự bám bẩn và mảng bám sinh học, đảm bảo tiêu chuẩn vệ sinh cho nguồn nước sạch. Khả năng thích nghi tốt với nhiều loại ống giúp khớp nối HADA trở thành giải pháp kinh tế và kỹ thuật toàn diện cho ngành công nghiệp nước.
Kỹ thuật lắp đặt
Trước khi lắp đặt, cần làm sạch bề mặt hai đầu ống trơn để đảm bảo không có dị vật gây hư hỏng gioăng cao su EPDM. Nới lỏng các bulong trên nắp khớp nối nhưng không tháo rời hoàn toàn, sau đó đẩy khớp nối vào vị trí cần liên kết giữa hai đoạn ống sao cho cân đối.
Khi siết bulong, thợ kỹ thuật cần thực hiện siết dần theo nguyên tắc đối xứng để lực ép từ nắp gang lên gioăng cao su được phân bổ đồng đều xung quanh chu vi ống. Việc siết đều tay giúp gioăng biến dạng đúng kỹ thuật, ôm khít lấy bề mặt ống và tạo ra môi trường làm kín hoàn hảo chống rò rỉ.
Cần lưu ý để lại một khoảng hở nhỏ giữa hai đầu ống bên trong thân khớp nối nhằm tạo không gian cho sự co giãn chiều dọc khi nhiệt độ thay đổi. Sau khi lắp đặt xong, nên tiến hành thử áp tĩnh toàn hệ thống để kiểm tra độ kín của các mối nối trước khi thực hiện lấp đất hoặc đưa vào vận hành chính thức.
Phạm vi ứng dụng
- Sử dụng trong mạng lưới cấp thoát nước sạch đô thị và khu dân cư nhờ độ an toàn cao và không gây ô nhiễm nguồn nước.
- Ứng dụng rộng rãi trong hệ thống xử lý nước thải công nghiệp, chịu được tác động của các hóa chất nhẹ nhờ lớp phủ Epoxy và gioăng EPDM.
- Kết nối các đường ống dẫn trong hệ thống phòng cháy chữa cháy (PCCC) tại các nhà xưởng, kho bãi và tòa nhà cao tầng.
- Sử dụng làm mối nối mềm giảm chấn tại các trạm bơm, giúp triệt tiêu rung động từ máy bơm truyền đến đường ống chính.
- Thích hợp cho các công trình thủy lợi, tưới tiêu nông nghiệp đòi hỏi tính linh hoạt trong lắp đặt và độ bền dưới điều kiện thời tiết khắc nghiệt.
- Dùng để kết nối linh hoạt giữa các đoạn ống khác nhau như nối ống thép với ống nhựa uPVC hoặc ống HDPE một cách hiệu quả.
