Tổng quan

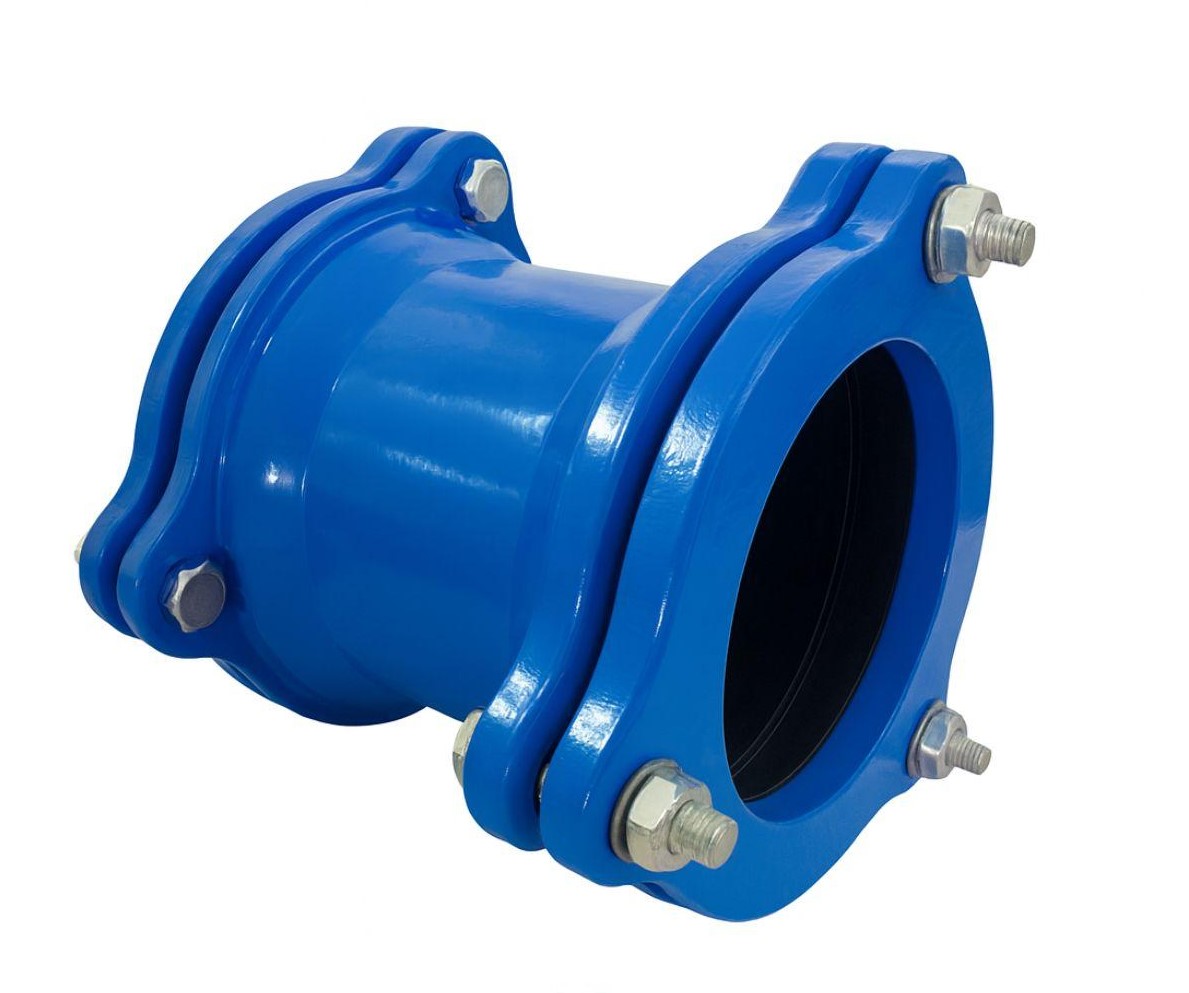

Khớp nối mềm gang FF HADA là dòng phụ kiện kết nối đường ống cao cấp được sản xuất tại Việt Nam, tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật ISO 2531. Đây là giải pháp kết nối hai đầu mặt bích, giúp hệ thống vận hành linh hoạt và ổn định trong môi trường công nghiệp hiện đại.
Sản phẩm được thiết kế để xử lý các vấn đề về rung chấn, giãn nở nhiệt và sai lệch trục trong quá trình lắp đặt. Với sự kết hợp giữa độ bền của gang cầu và tính đàn hồi của gioăng cao su, khớp nối FF HADA đảm bảo độ an toàn cao và kéo dài thời gian sử dụng cho toàn bộ mạng lưới đường ống.
Hiện nay, khớp nối FF thương hiệu HADA được ứng dụng rộng rãi trong các lĩnh vực cấp thoát nước, xử lý nước thải và nhiều ngành công nghiệp nặng khác. Khả năng tương thích tốt với nhiều loại vật liệu ống giúp sản phẩm trở thành lựa chọn hàng đầu cho các kỹ sư và nhà thầu.
Cấu tạo kỹ thuật
Thân và nắp của khớp nối được đúc từ gang cầu chất lượng cao mã EN-GJS-500 (GGG50), mang lại khả năng chịu áp lực và va đập cơ học cực tốt. Để tăng cường khả năng chống ăn mòn, toàn bộ bề mặt gang được phủ một lớp sơn Epoxy tĩnh điện bền bỉ, giúp bảo vệ thiết bị khỏi các tác nhân hóa học từ môi trường.
Hệ thống làm kín sử dụng gioăng cao su EPDM tiêu chuẩn, có khả năng chịu nhiệt độ làm việc ổn định từ 0°C đến 80°C. Gioăng EPDM đảm bảo mối nối luôn kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất ngay cả khi hệ thống chịu áp lực vận hành thay đổi liên tục.
Các phụ kiện liên kết bao gồm bulong được làm từ thép mạ kẽm, gang hoặc inox tùy theo nhu cầu sử dụng, giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn. Cấu trúc chắc chắn này cho phép khớp nối FF HADA chịu được áp lực làm việc trong dải từ 10 bar đến 16 bar (PN10/16).
Dải kích thước
Khớp nối FF HADA cung cấp dải kích thước cực rộng từ DN50 đến DN600, phù hợp với hầu hết các tiêu chuẩn ống phi công nghiệp hiện nay. Với các kích thước nhỏ như DN50 (Phi 60/63) hay DN80 (Phi 90), khớp nối thường được dùng cho hệ thống bơm nhánh và phòng cháy chữa cháy.
Trong các mạng lưới truyền dẫn nước thải hoặc nước sản xuất, các size trung bình từ DN100 (Phi 110/114) đến DN300 (Phi 315) là lựa chọn phổ biến nhất. Tại phân khúc này, chiều dài thân L dao động từ 150mm đến 180mm, giúp bù trừ sai lệch khoảng cách lắp đặt một cách hiệu quả.
Đối với hệ thống trục chính hoặc hạ tầng đô thị quy mô lớn, dải kích thước từ DN400 đến DN600 (tương ứng ống Phi 400 đến Phi 632) đảm bảo khả năng chịu tải trọng cực lớn. Dưới đây là bảng thông số chi tiết cho một số kích thước tiêu biểu của dòng khớp nối FF HADA:
| Kích thước DN (mm) | Dải DE (mm) | Chiều dài L (mm) | Độ dày E (mm) |
|---|---|---|---|
| 50 | 56 – 72 | 130 | 7.0 |
| 100 | 108 – 120 | 150 | 7.2 |
| 200 | 195 – 205 | 160 | 8.4 |
| 300 | 315 – 330 | 180 | 9.6 |
| 600 | 610 – 632 | 240 | 13.2 |
Hiệu suất thực tế
Khớp nối mềm FF HADA thể hiện hiệu suất vượt trội nhờ thiết kế tối ưu hóa cho dòng chảy và khả năng giảm chấn động cơ học hiệu quả. Lớp phủ sơn phủ Epoxy không chỉ chống rỉ sét mà còn giúp bề mặt nhẵn bóng, ngăn ngừa sự tích tụ mảng bám và vi khuẩn bên trong thân khớp.
Sản phẩm có khả năng hoạt động liên tục trong môi trường có nhiệt độ lên đến 80°C, phù hợp cho cả hệ thống dẫn nước nóng nhẹ hoặc lưu chất công nghiệp. Độ bền vật liệu gang cầu GGG50 giúp thiết bị chịu được các cú sốc áp suất đột ngột, bảo vệ các thiết bị đắt tiền như van và máy bơm.
Việc sử dụng khớp nối FF giúp giảm thiểu chi phí vận hành lâu dài bằng cách hạn chế tối đa các sự cố rò rỉ hoặc vỡ ống do rung động. Đây là giải pháp kinh tế bền vững cho các chủ đầu tư nhờ tuổi thọ sản phẩm kéo dài và chi phí bảo trì thấp.
Kỹ thuật lắp đặt
Trước khi lắp đặt, thợ kỹ thuật cần kiểm tra và vệ sinh sạch đầu ống trơn để đảm bảo bề mặt không có ba via hay dị vật làm rách gioăng cao su. Khớp nối FF yêu cầu sự căn chỉnh chuẩn xác giữa đầu ống trơn và đầu mặt bích của thiết bị để tạo ra mối nối đồng nhất.
Quy trình siết bulong phải được thực hiện theo nguyên tắc đối xứng qua tâm để lực ép của nắp gang lên gioăng EPDM được phân bổ đều. Việc siết không đều có thể gây vênh nắp hoặc lệch gioăng, dẫn đến hiện tượng rò rỉ lưu chất khi hệ thống đi vào hoạt động ở áp suất cao.
Cần chú ý để lại một khoảng hở kỹ thuật vừa đủ giữa hai đầu ống bên trong thân khớp nhằm cho phép sự giãn nở nhiệt tự nhiên của vật liệu ống. Sau khi hoàn tất lắp đặt, hệ thống cần được kiểm tra áp suất thực tế để xác nhận độ kín khít của tất cả các mối nối FF.
Phạm vi ứng dụng
- Kết nối linh hoạt trong các hệ thống cấp nước sạch đô thị và khu dân cư cao tầng.
- Ứng dụng trong các nhà máy xử lý nước thải công nghiệp và nông nghiệp quy mô lớn.
- Sử dụng làm khớp nối giảm chấn cho trạm bơm và hệ thống điều hòa không khí trung tâm.
- Kết nối hiệu quả các loại ống khác nhau như ống Gang, ống Thép, HDPE và uPVC.
- Lắp đặt trong mạng lưới phòng cháy chữa cháy công nghiệp nhờ khả năng chịu áp lực PN10/16.
- Ứng dụng trong các công trình hạ tầng kỹ thuật yêu cầu độ bền cao và thời gian thi công nhanh.
