Tổng quan
Nút nhấn báo cháy YunYang YM-P01 (Manual Call Point / Fire Manual Station) là thiết bị kích hoạt báo cháy khẩn cấp bằng tay cao cấp, được nghiên cứu và sản xuất trực tiếp tại Đài Loan bởi thương hiệu PCCC danh tiếng YunYang (TYY). Sản phẩm đóng vai trò là điểm kích hoạt sự cố chủ động trong hệ thống báo cháy tự động, cho phép con người lập tức truyền tín hiệu báo động khẩn cấp về tủ trung tâm PCCC khi phát hiện mầm mống hỏa hoạn tại khu vực.

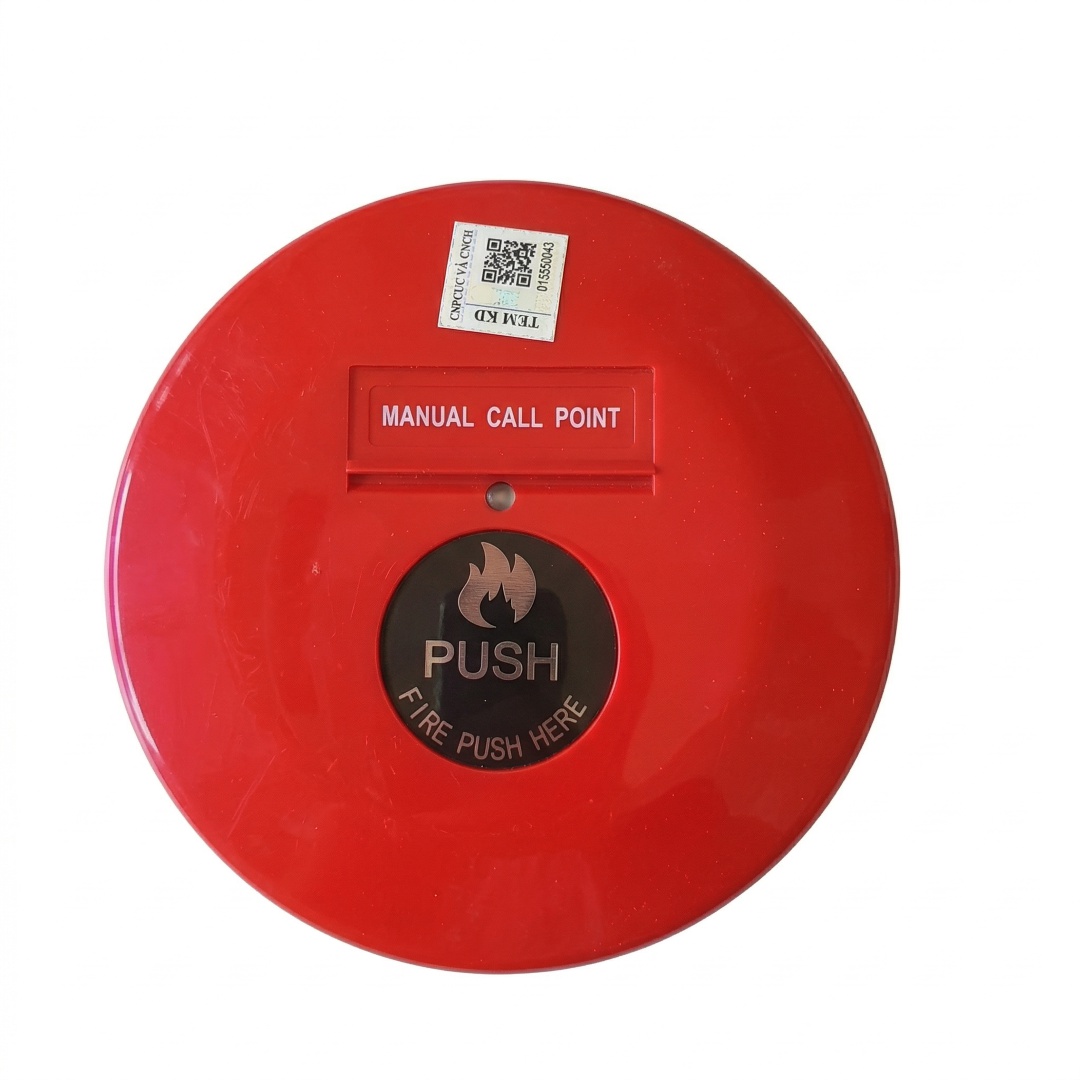

YunYang YM-P01 sở hữu thiết kế hình tròn truyền thống kết hợp gam màu đỏ báo cháy đặc trưng, mặt trước in rõ ký hiệu “PUSH FIRE PUSH HERE” giúp mọi người dễ dàng nhận biết và thao tác ngay cả trong tình huống hoảng loạn. Điểm cải tiến kỹ thuật nổi bật nhất của YM-P01 là cơ chế nút nhấn tự động trả về (Auto-Return push button), cho phép khôi phục trạng thái chờ trực nhanh chóng mà không cần phải tháo rời thân thiết bị.
Tại thị trường Việt Nam, nút nhấn báo cháy khẩn cấp YunYang YM-P01 xuất xứ Đài Loan luôn là sự lựa chọn ưu tiên hàng đầu của các nhà thầu cơ điện M&E, đơn vị tư vấn thiết kế PCCC và chủ đầu tư cho các dự án chung cư, tòa nhà văn phòng, nhà xưởng công nghiệp, trường học và bệnh viện nhờ độ tin cậy tuyệt đối, độ bền cơ học cao và chi phí đầu tư vô cùng hợp lý.
Cấu tạo thành thành
Nút nhấn báo cháy YunYang YM-P01 được gia công tỉ mỉ từ các vật liệu nhựa kỹ thuật chống cháy chất lượng cao cùng linh kiện điện tử vi mạch tối ưu, đảm bảo khả năng vận hành tin cậy và an toàn điện:
| Bộ phận cấu tạo | Vật liệu & Công nghệ chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Vỏ bảo vệ (Main Housing) | Nhựa chống cháy cao cấp (Flame retardant plastic) | Định hình kiểu dáng tròn (Đường kính 139.6 mm, Dày 59.55 mm); màu đỏ báo cháy bắt mắt; trơ với tác động nhiệt. |
| Nắp bảo vệ trong suốt (Protective Cover) | Nhựa trong suốt cường lực gia cường (Reinforced transparent cover) | Che chắn bề mặt nút nhấn để ngăn ngừa va chạm vô tình gây báo giả; có thể tái sử dụng nhiều lần sau khi kích hoạt. |
| Nút nhấn kích hoạt (Push Button) | Cơ cấu công tắc cơ học tự động trả về (Auto-Return mechanism) | Nhấn để kích hoạt báo cháy; tự động nhả về vị trí ban đầu sau khi reset tủ trung tâm mà không cần tháo rời vỏ. |
| Đèn LED phản hồi (Response Light) | Đèn diode phát quang đỏ (Red LED indicator) | Phát sáng đỏ liên tục (always on) khi nút nhấn được kích hoạt, giúp xác định chính xác vị trí phát tín hiệu báo động. |
| Cọc đấu nối dây (Terminators) | Cụm vít kẹp dây đấu nối tiêu chuẩn (Easy connection terminators) | Cho phép kết nối đường dây tín hiệu từ tủ trung tâm báo cháy một cách dễ dàng, nhanh chóng và chắc chắn. |
Kích thước tổng thể của YunYang YM-P01 có đường kính mặt ngoài là 139.6 mm (Dia), chiều cao nổi tổng thể 59.55 mm (H) và độ sâu phần đế âm trần/nổi là 40.55 mm. Tổng trọng lượng thiết bị chỉ 185g, giúp thao tác gá lắp lên đế hoặc vách tường trở nên vô cùng nhẹ nhàng và kiên cố.
Ưu điểm nổi bật
Nút nhấn báo cháy YunYang YM-P01 sở hữu nhiều ưu điểm kỹ thuật vượt trội, đáp ứng trọn vẹn các tiêu chuẩn an toàn PCCC hiện hành:
- Cơ chế Nút nhấn Tự động Trả về (Auto-Return Push Button): Khi nhấn vào để báo cháy, công tắc vi mô bên trong sẽ chuyển trạng thái; sau khi xử lý sự cố và khôi phục hệ thống, nút nhấn tự động trả về trạng thái trực mà không cần tháo lắp thiết bị phức tạp.
- Đèn LED Tín hiệu Phản hồi Trực quan (Response Light): Tích hợp đèn LED phát sáng đỏ liên tục ngay khi kích hoạt thành công, giúp lực lượng PCCC và cán bộ vận hành lập tức nhận biết vị trí nút nhấn vừa tác động.
- Nắp Bảo vệ Tái sử dụng Tối ưu (Reusable Protective Cover): Trang bị nắp che bằng nhựa cường lực trong suốt giúp chống bám bụi và ngăn chặn hành vi ấn nhầm không cố ý. Nắp che có thể nâng lên và gập lại tái sử dụng bền bỉ.
- Vật liệu Nhựa Chống cháy Toàn bộ (Flame Retardant Plastic): Tất cả các chi tiết nhựa cấu thành sản phẩm đều làm từ chất liệu chống cháy cao cấp, không bị biến dạng hay nóng chảy khi tiếp xúc với nguồn nhiệt cao.
- Lắp đặt Đấu nối Tiện lợi (Easy Connection): Các cổng cọc đấu dây (terminators) bố trí khoa học phía sau đế, cho phép kỹ thuật viên thi công đấu nối đường dây tín hiệu PCCC 24V nhanh chóng.
- Dòng tiêu thụ Cực thấp: Vận hành ở điện áp danh định 24V DC, dòng điện khi kích hoạt báo động cực nhỏ chỉ 30mA, tối ưu dung lượng pin/ắc quy dự phòng cho toàn hệ thống.
Ứng dụng
Là thiết bị báo cháy bằng tay tiêu chuẩn không thể thiếu trong mọi kiến trúc phòng cháy chữa cháy, nút nhấn YunYang YM-P01 (dải nhiệt độ vận hành từ 0°C đến 50°C) được ứng dụng rộng rãi tại:
- Tòa nhà Văn phòng & Chung cư Cao tầng: Lắp đặt tại khu vực sảnh thang máy, lối thoát hiểm, hành lang các tầng để người dân chủ động báo động khi phát hiện khói lửa.
- Trung tâm Thương mại & Khách sạn: Trang bị dọc theo các lối đi chính, khu vực tập trung đông người nhằm đảm bảo thời gian phản ứng khẩn cấp nhanh nhất khi xảy ra sự cố.
- Nhà máy Sản xuất & Kho bãi Logistics: Lắp đặt tại các khu vực xưởng công nghiệp, kho hàng hóa, giúp công nhân lập tức báo động khẩn cho toàn nhà máy khi có cháy bùng phát.
- Bệnh viện, Trường học & Viện nghiên cứu: Hỗ trợ hệ thống cảnh báo sớm an toàn, tin cậy cho các công trình công cộng giá trị cao.
Hướng dẫn
Để đảm bảo nút nhấn báo cháy YunYang YM-P01 vận hành chính xác, an toàn và đúng quy trình kỹ thuật PCCC, quy trình thi công đấu nối cần thực hiện theo các bước sau:
1. Quy trình đấu nối dây tín hiệu và lắp đặt cơ khí:
- Xác định vị trí lắp đặt nút nhấn trên tường theo tiêu chuẩn PCCC (thường ở độ cao khoảng 1.4m so với mặt sàn, nơi dễ quan sát và tiếp cận).
- Gá cố định đế âm tường hoặc hộp nổi PCCC vào vị trí thiết kế. Bóc vỏ cáp tín hiệu 2 lõi từ tủ trung tâm báo cháy (hoặc từ thiết bị trước đó trong kênh).

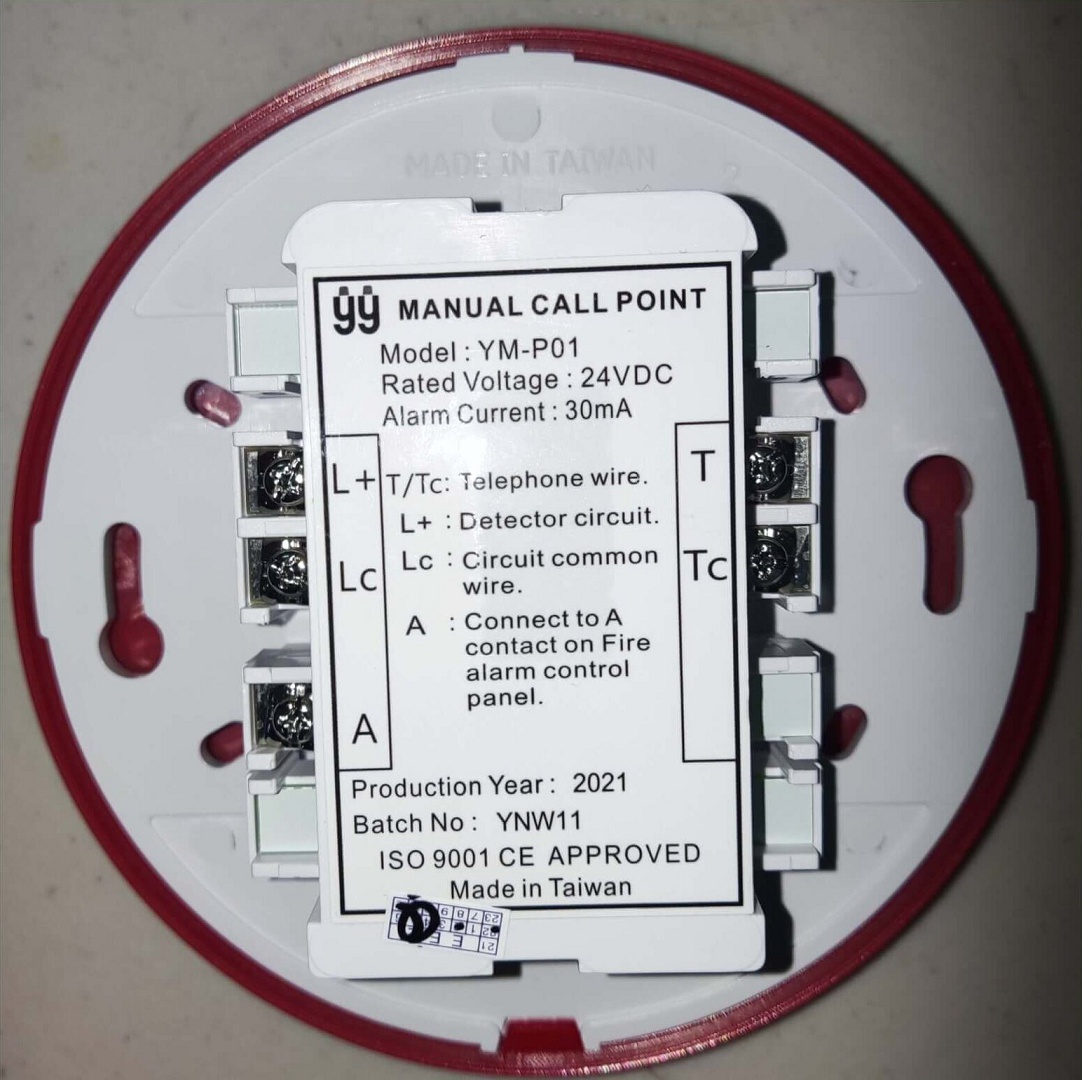

- Đấu nối dây tín hiệu báo cháy 24VDC vào các cọc đấu dây (terminators) phía sau thân nút nhấn YM-P01 theo đúng cực tính. Siết chặt các vít kẹp để đảm bảo tiếp xúc điện tốt.
- Áp thân nút nhấn YM-P01 vào đế gá và vặn siết các vít định vị để cố định thiết bị chắc chắn lên tường.
2. Quy trình thử nghiệm và khôi phục trạng thái (Reset):
- Thử nghiệm kích hoạt: Nâng nắp bảo vệ trong suốt lên và ấn trực tiếp vào tâm nút “PUSH FIRE PUSH HERE”. Kiểm tra đèn LED đỏ phản hồi trên nút nhấn sáng liên tục và tủ trung tâm báo cháy nhận tín hiệu báo động khẩn.
- Khôi phục trạng thái (Reset): Sau khi thử nghiệm hoặc xử lý xong sự cố, tiến hành nhấn nút “System Reset” trên tủ điều khiển trung tâm. Nhờ cơ chế Auto-Return, nút nhấn YM-P01 sẽ tự động nảy về vị trí chờ ban đầu mà không cần dùng khóa hay tháo vỏ. Kiểm tra đèn LED đỏ tắt hẳn. Đậy nắp bảo vệ trong suốt lại vị trí ban đầu.
