Mô tả
Tổng quan

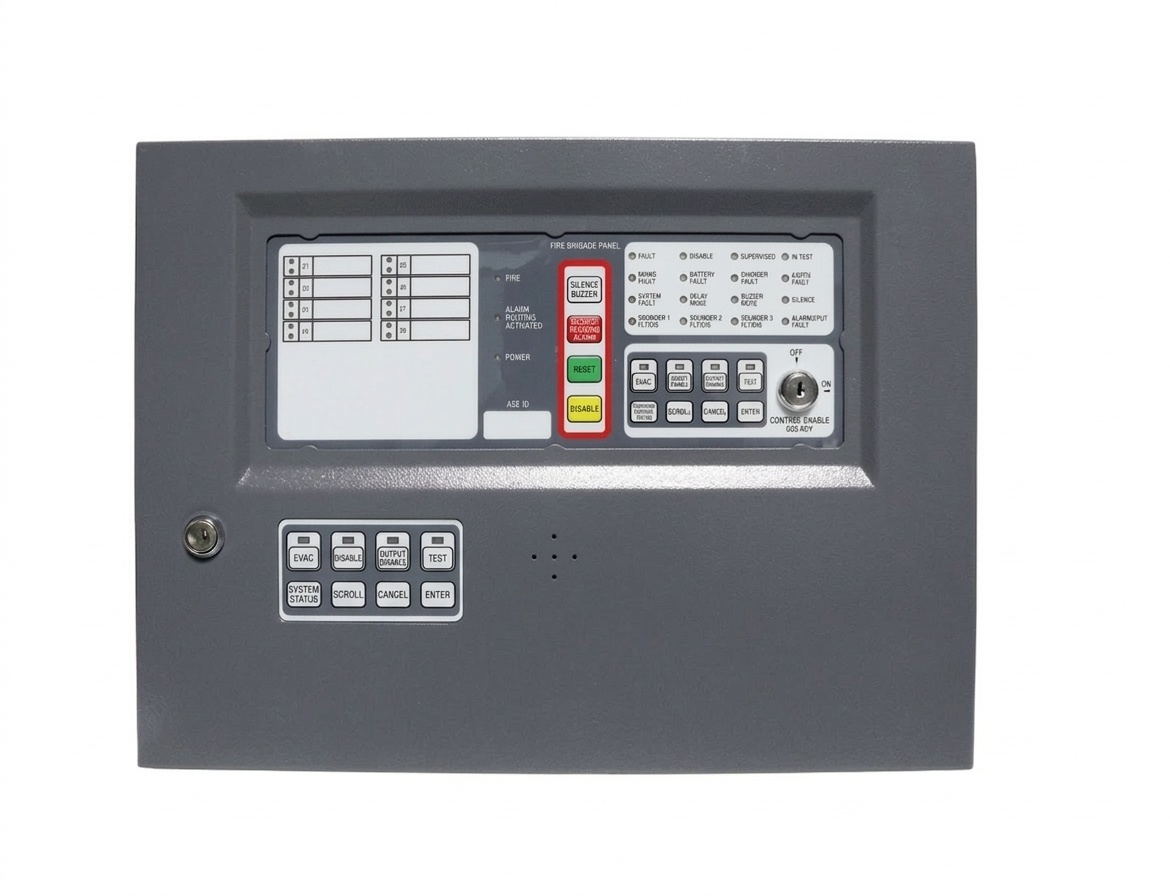

Tủ trung tâm báo cháy thường 8 kênh GST GST108A (Conventional Fire Alarm Control Panel) là dòng thiết bị điều khiển PCCC trung tâm cao cấp thuộc tập đoàn Gulf Security Technology Co., Ltd. (thương hiệu trực thuộc tập đoàn Carrier – Mỹ, sản xuất trực tiếp tại Trung Quốc). Thiết bị được thiết kế tối ưu đáp ứng trọn vẹn hai tiêu chuẩn an toàn PCCC khắt khe hàng đầu châu Âu là EN 54-2:1997 + A1:2006 (cho tủ trung tâm) và EN 54-4:1997 + A1:2002 + A2:2006 (cho hệ thống nguồn cấp), đồng thời đạt chứng nhận kiểm định quốc tế uy tín LPCB và CE Mark.
Tủ GST GST108A hỗ trợ quản lý độc lập 8 vùng (zones) giám sát, cho phép kết nối tối đa 32 đầu báo cháy (khói, nhiệt) và nút nhấn khẩn cấp trên mỗi kênh (tổng dung tích lên đến 256 thiết bị cho toàn hệ thống). Với giao diện hiển thị trực quan thông qua hệ thống đèn LED 2 màu (Đỏ/Xanh) cùng đèn cảnh báo sự cố màu hổ phách (Amber LED), thiết bị giúp cán bộ quản lý tòa nhà dễ dàng nhận biết chính xác vị trí phát sinh sự cố hỏa hoạn hoặc lỗi đường dây ngay tại thời điểm kích hoạt.
Tại thị trường Việt Nam, tủ điều khiển báo cháy 8 kênh GST GST108A xuất xứ Trung Quốc luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và chủ đầu tư cho các dự án nhà xưởng công nghiệp, tòa nhà văn phòng tầm trung, trường học, bệnh viện, chung cư mini và siêu thị nhờ độ tin cậy vận hành tuyệt đối, khả năng lập trình liên động linh hoạt và chi phí đầu tư vô cùng hợp lý.
Cấu tạo thành phần
Tủ báo cháy 8 kênh GST GST108A được đúc kết từ chất liệu vỏ thép kỹ thuật phủ sơn tĩnh điện chống ăn mòn cùng hệ thống bo mạch vi xử lý trung tâm hiện đại, đảm bảo độ bền cơ học cao và khả năng kháng nhiễu công nghiệp vượt trội:
| Bộ phận cấu tạo | Vật liệu & Công nghệ chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Vỏ tủ bảo vệ (Enclosure Housing) | Thép kỹ thuật phủ sơn tĩnh điện màu xám cao cấp đạt chuẩn IP30 | Bảo vệ bo mạch trung tâm; thiết kế linh hoạt hỗ trợ cả kiểu gá nổi trên tường (surface-mount) và âm tường (flush-mount). Kích thước 430mm W x 320mm H x 98mm D. |
| Mặt hiển thị & Đèn LED (Control Panel Interface) | Cụm đèn chỉ thị LED 2 màu (Red/Green) và đèn chỉ thị lỗi (Amber) | Hiển thị trạng thái báo cháy (Đỏ), trạng thái giám sát (Xanh) hoặc trạng thái lỗi/cách ly/thử nghiệm (Vàng hổ phách nhấp nháy 0.5s/0.5s) cho từng kênh riêng biệt. |
| Ổ khóa phân quyền (Key Switch Controls) | Ổ khóa cơ khí bảo mật 3 cấp độ truy cập (Three access levels) | Phân quyền thao tác vận hành/lập trình; ngăn chặn hành vi can thiệp trái phép vào hệ thống của người không có nhiệm vụ. |
| Bo mạch nguồn & Sạc ắc quy (Power & Battery Provision) | Nguồn biến áp 220/230VAC tích hợp mạch sạc tự động | Chuyển đổi nguồn chính 220VAC; trang bị khoang chứa và mạch sạc cho 2 bình ắc quy kín khí SLA 24VDC/7Ah dự phòng. |
| Cụm cọc đấu nối (Terminal Blocks) | Cụm cọc kẹp dây dạng mô-đun phân vùng rõ ràng | Tiếp nhận kết nối 8 kênh Zone (Z1-Z8), 3 ngõ ra chuông/còi (Sounder 1-3), ngõ ra Alarm, Fault, Aux Power và Repeater Panel. |
Kích thước tổng thể của tủ GST108A gọn gàng với chiều rộng 430 mm, chiều cao 320 mm và chiều sâu 98 mm. Mặt trước tủ trang bị hệ thống phím bấm điều khiển gõ nhẹ (Silence, Reset, Evac, Test…) cùng ổ khóa bảo vệ 3 cấp độ (Access Levels), giúp phân định rõ ràng quyền hạn giữa nhân viên trực ban và kỹ thuật viên bảo trì hệ thống. Khoang trống bên trong tủ cho phép lắp đặt gọn gàng 2 bình ắc quy dự phòng 12V/7Ah nối tiếp (tổng 24VDC).
Tính năng
Tủ trung tâm báo cháy 8 kênh GST GST108A hội tụ nhiều ưu điểm kỹ thuật vượt trội, khẳng định vị thế dòng tủ báo cháy thường tiêu chuẩn quốc tế:
- Chứng nhận tiêu chuẩn Châu Âu: Đạt chứng nhận LPCB và CE Mark theo các tiêu chuẩn EN 54-2 và EN 54-4.
- Dung lượng quản lý 8 vùng độc lập: Cho phép kết nối tối đa 32 đầu báo/nút nhấn mỗi kênh (tổng 256 thiết bị); mỗi zone có thể lập trình hoạt động ở chế độ báo cháy (Fire Alarm – mặc định) hoặc chế độ giám sát (Supervisory Alarm).
- Giám sát đường dây thông minh: Tự động phát hiện và cảnh báo sự cố hở mạch (Open Circuit) hoặc ngắn mạch (Short Circuit) trên các kênh zone, đường dây chuông/còi và ngõ ra báo động.
- Đa dạng ngõ ra điều khiển (Outputs): Trang bị 1 ngõ ra Báo động (Alarm Output – tùy chọn 24V hoặc rơ-le N/O, N/C); 3 ngõ ra Chuông/Còi (Sounder Outputs 1-3 – ngõ ra 1 tùy chọn 24V hoặc N/O, N/C, ngõ ra 2 & 3 cấp nguồn 24V); 1 rơ-le Sự cố (Fault Relay N/O, COM, N/C); và 1 rơ-le Cách ly/Giám sát (Disable/Supervisory Relay).
- Nguồn phụ Auxilary Power dồi dào: Cung cấp ngõ ra nguồn phụ 24VDC với dòng điện 450mA ở chế độ chờ và lên đến 1000mA (1A) ở chế độ báo động khi ngõ ra Alarm đặt ở dạng tiếp điểm khô.
- Lập trình liên động linh hoạt (Interlink Programming): Cho phép thiết lập kịch bản tác động giữa các kênh zone với các ngõ ra chuông/còi (Sounder), phát tín hiệu cảnh báo (Alert) hoặc sơ tán (Evacuate), cài đặt có trễ hoặc không trễ thời gian.
- Hỗ trợ kết nối Bảng hiển thị phụ (Repeater Panel): Tích hợp sẵn cổng giao tiếp chuyên dụng (Repeater Output Z1-Z8, FLT, FIRE, MUTE, PW ON) để truyền tín hiệu về hiển thị phụ GST-RP16.
- Điều khiển từ xa (Remote Inputs): Hỗ trợ các cổng đầu vào điều khiển từ xa cho các chức năng Tắt chuông (Silence Input), Sơ tán (Evac Input) và Khôi phục (Reset Input).
Ứng dụng
Nhờ khả năng vận hành ổn định, giao diện điều khiển thân thiện và chuẩn bảo vệ IP30 (nhiệt độ làm việc từ 0°C đến +40°C, độ ẩm ≤95% không ngưng tụ), tủ báo cháy 8 kênh GST GST108A được ứng dụng rộng rãi tại:
- Nhà máy sản xuất & Kho hàng công nghiệp: Chia 8 vùng giám sát riêng biệt cho các phân xưởng, kho nguyên liệu, khu vực văn phòng nhà máy để dễ dàng khoanh vùng sự cố khi có cháy.
- Tòa nhà văn phòng & Chung cư mini: Quản lý tín hiệu báo cháy theo từng tầng hoặc từng khu vực dịch vụ thương mại.
- Trường học, Bệnh viện & Ngân hàng: Cung cấp giải pháp cảnh báo cháy sơ tán nhanh chóng, tin cậy; dễ dàng kết nối với hệ thống âm thanh thông báo qua rơ-le báo cháy.
- Siêu thị, Nhà hàng & Khách sạn tầm trung: Đảm bảo an toàn PCCC trọn vẹn, dễ dàng vận hành đối với lực lượng PCCC cơ sở.
Hướng dẫn
Để đảm bảo tủ báo cháy 8 kênh GST GST108A vận hành chính xác, an toàn và tuân thủ trọn vẹn quy trình kỹ thuật PCCC, quy trình thi công đấu nối cần thực hiện theo các bước sau:
1. Quy định về chủng loại cáp và đấu nối dây tín hiệu (Cable Requirements):
- Toàn bộ cáp điện sử dụng phải là loại chống cháy (fire rated cable) và tuân thủ tiêu chuẩn PCCC hiện hành. Tiết diện dây tối thiểu $1.0text{ mm}^2$ cho các tuyến dây Zone, Sounder, Alarm, Fault, Remote và Repeater (khoảng cách truyền tải tối đa 1000m).
- Đấu nối 8 kênh zone vào các cọc Z1 đến Z8 (mỗi zone dùng cáp 2 lõi). Bắt buộc gắn thiết bị chặn cuối đường dây AEOL (Active End of Line P-9907/DP-9907) hoặc điện trở EOLR ($4.7text{ k}Omega / 0.5text{W}$) tại thiết bị cuối cùng của mỗi kênh zone và ngõ ra sounder để tủ giám sát hở/ngắn mạch.
- Đấu nối ngõ ra chuông/đèn báo cháy vào các cọc Sounder Output 1+, 1-, 2+, 2-, 3+, 3-. Đấu nối nguồn phụ Aux Power (+/-) cho các thiết bị ngoại vi.
- Đấu nối nguồn cấp chính 220VAC vào các cọc L (Lửa), N (Nguội), G (Tiếp địa) và kết nối 2 bình ắc quy 12V/7Ah nối tiếp vào cọc Battery (+/-).
2. Quy trình cấu hình và thử nghiệm vận hành (Operation & Testing):
- Sử dụng chìa khóa vặn mở cấp độ truy cập (Access Level). Tiến hành cấu hình các công tắc gạt nội bộ (internal switch) để thiết lập kịch bản phát âm thanh sơ tán (Evacuate/Alert) hoặc thời gian trễ ngõ ra phù hợp với bản vẽ thẩm duyệt.
- Sử dụng chức năng Alarm Test (có hoặc không có tiếng chuông) để thử nghiệm kích hoạt từng zone bằng cách tác động lên đầu báo hoặc nút nhấn khẩn. Thử nghiệm chức năng cách ly (Disable) từng zone khi cần bảo trì.
- Kiểm tra trạng thái nguồn chính và nguồn ắc quy dự phòng; đảm bảo đèn LED Power ON sáng xanh và tủ không báo lỗi Fault.
