Mô tả
Tổng quan sản phẩm

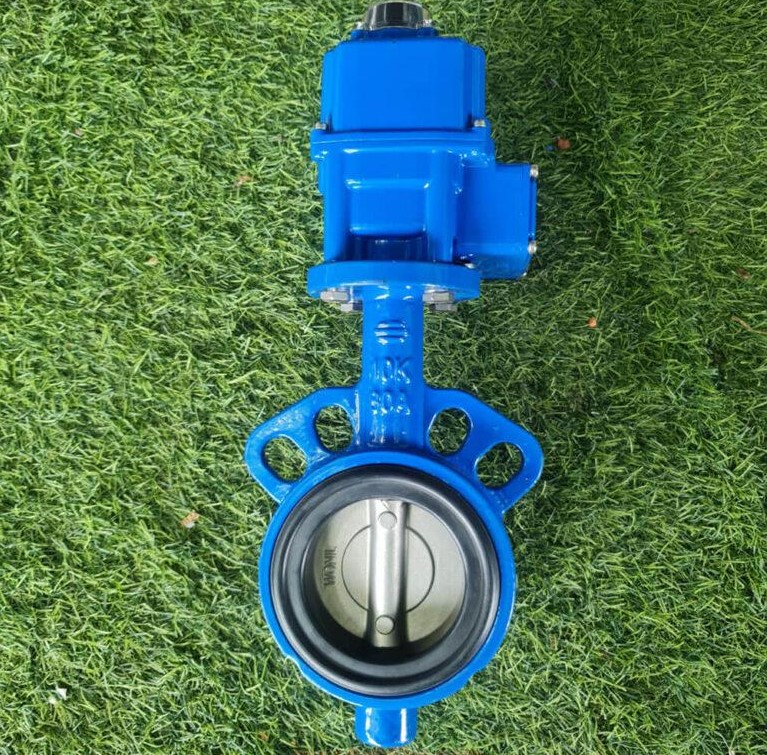

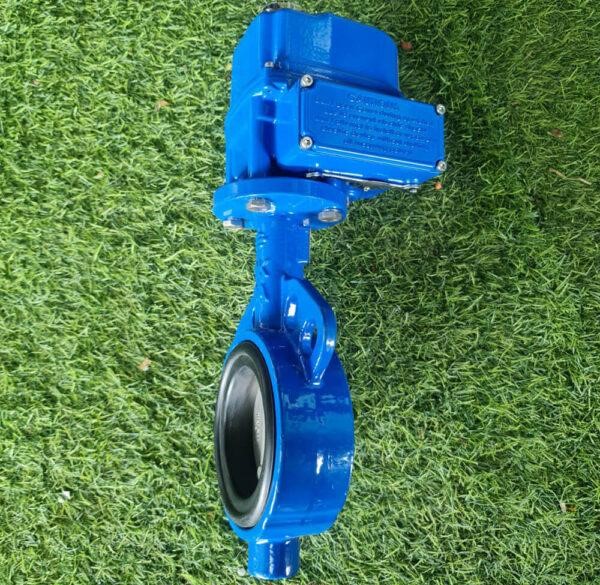

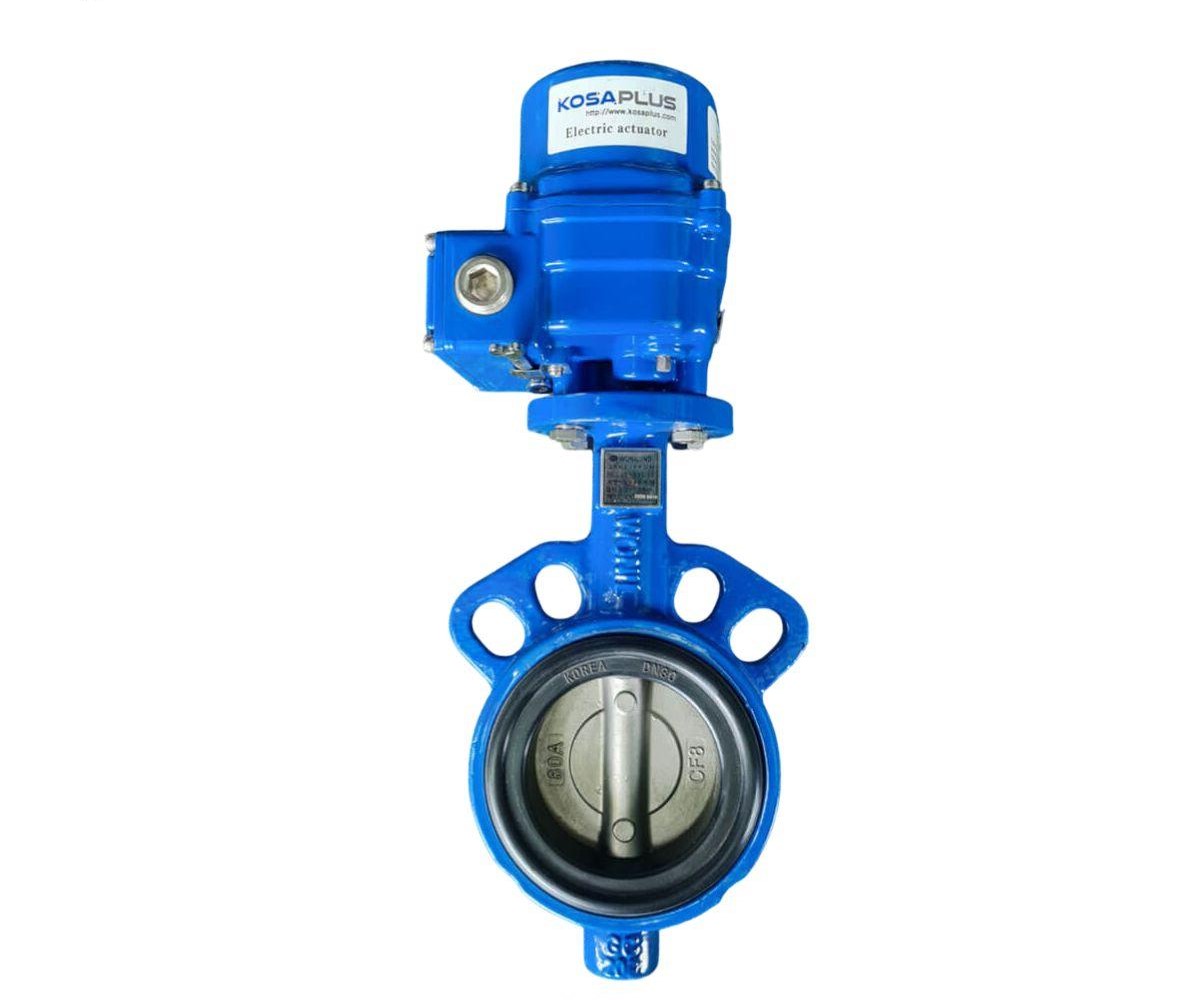

Trong các hạ tầng kỹ thuật quy mô lớn, van bướm gang điều khiển điện Kosaplus Series KE là sự lựa chọn tối ưu nhờ sự kết hợp giữa thân gang cầu bền bỉ và bộ truyền động điện thông minh. Với xuất xứ từ Hàn Quốc, sản phẩm giúp tự động hóa hoàn toàn quy trình đóng ngắt lưu chất, đảm bảo hiệu suất vận hành ổn định cho các trục đường ống dẫn nước công nghiệp.
Thiết bị sử dụng nguồn điện áp 220VAC phổ biến, kết nối kiểu kẹp Wafer linh hoạt với tiêu chuẩn PN16. Đây là giải pháp cốt lõi cho các nhà máy xử lý nước sạch, hệ thống điều hòa trung tâm HVAC và các dây chuyền sản xuất yêu cầu khả năng chịu lực va đập tốt và tần suất vận hành đóng mở tự động từ xa.
Bên cạnh vai trò then chốt trong hệ van công nghiệp, dòng van gang điều khiển điện này còn được ứng dụng rộng rãi trong hệ van PCCC tại các cụm bơm trung tâm. Thân gang dày dặn giúp thiết bị chịu được xung áp lực mạnh khi kích hoạt cứu hỏa, đảm bảo an toàn tuyệt đối cho hạ tầng mạng lưới đường ống kỹ thuật của công trình.
Bộ điều khiển Kosaplus Series KE
Bộ điều khiển điện Kosaplus Series KE là dòng actuator thế hệ mới đạt tiêu chuẩn bảo vệ IP67, cho phép vận hành an toàn trong môi trường bụi bẩn hoặc ẩm ướt. Với chu kỳ hoạt động Duty 40% và tích hợp bộ sấy chống ẩm bên trong, động cơ luôn duy trì trạng thái khô ráo, bảo vệ các bảng mạch điện tử khỏi hiện tượng ngưng tụ hơi nước.
Sản phẩm sở hữu kim chỉ báo trạng thái dạng vòm (Dome type) trực quan, giúp kỹ thuật viên dễ dàng kiểm tra góc mở của van từ khoảng cách xa. Đặc biệt, cơ chế vận hành thủ công bằng tay quay được thiết kế khoa học, giúp can thiệp đóng mở van nhanh chóng trong các trường hợp khẩn cấp hoặc khi hệ thống gặp sự cố mất điện.
- Thương hiệu: Kosaplus (Hàn Quốc) – Chuyên gia Actuator điện uy tín.
- Tiêu chuẩn bảo vệ: IP67 kháng nước và bụi bẩn vượt trội.
- Tính năng an toàn: Tự động ngắt khi quá tải và tích hợp bộ sấy nội bộ.
Đặc tính kỹ thuật thân van
Thân van được đúc từ vật liệu gang cầu chắc chắn, bên ngoài phủ lớp sơn Epoxy tĩnh điện giúp chống lại các tác động oxy hóa. Đĩa van bằng thép không gỉ (Inox 304) kết hợp với trục van inox mang lại khả năng ngăn dòng dứt khoát và chịu được áp suất vận hành định mức lên đến 16 Bar (PN16).
Vòng đệm làm kín bằng cao su EPDM đàn hồi tốt giúp van đạt độ kín khít 100%, ngăn ngừa rò rỉ lưu chất ngay cả ở áp suất thấp. Thiết kế thân gang cầu không chỉ mang lại độ bền cơ khí cao mà còn giúp tối ưu hóa chi phí đầu tư, phù hợp cho hầu hết các môi trường nước sạch, nước thải nhẹ và hệ thống HVAC.
| Thông số chi tiết | Giá trị kỹ thuật |
|---|---|
| Vật liệu thân van | Gang cầu (Ductile Iron) phủ Epoxy |
| Vật liệu đĩa / trục | Thép không gỉ Inox 304 / Inox 410 |
| Vòng đệm làm kín (Seat) | Cao su EPDM chịu nhiệt |
| Áp lực làm việc | PN16 (Max 16 Bar) |
| Nhiệt độ lưu chất | -10°C ~ 110°C |
Model bộ điều khiển điện series KE cho từng kích thước van
Dựa trên datasheet của hãng Kosaplus, dải kích thước từ DN40 đến DN500 được phối bộ tương ứng với các model đầu điện Series KE để đảm bảo lực momen xoắn vận hành. Việc phối bộ chính xác đảm bảo đĩa van đóng khít hoàn toàn và motor vận hành bền bỉ theo đúng thiết kế từ nhà sản xuất Hàn Quốc.
Dưới đây là bảng thông số phối bộ Model KE chính xác cho dòng van bướm gang từ cỡ nhỏ đến cỡ lớn:
| Kích cỡ (DN) | Model Kosaplus | Lực xoắn (Nm) | Trọng lượng (Kg) |
|---|---|---|---|
| DN40 – DN50 | KE004 | 40 Nm | 1.5 kg |
| DN65 – DN80 | KE005 / KE006 | 50 – 60 Nm | 1.3 – 1.9 kg |
| DN100 – DN125 | KE008 / KE010 | 80 – 100 Nm | 2.6 – 3.0 kg |
| DN150 – DN200 | KE016 / KE028 | 160 – 280 Nm | 6.2 – 8.9 kg |
| DN250 – DN400 | KE040 / KE050 / KE080 | 400 – 800 Nm | 9.4 – 15.5 kg |
| DN450 – DN500 | KE120 | 1200 – 1500 Nm | 21.5 – 28.0 kg |
Ứng dụng thực tế
Trong hệ van công nghiệp, van gang điều khiển điện Kosaplus là giải pháp lý tưởng cho các trạm bơm cấp nước đô thị, hệ thống giải nhiệt Chiller và các nhà máy dệt nhuộm. Thân gang dày giúp thiết bị vận hành ổn định trong các điều kiện môi trường có độ rung chấn cao, đảm bảo lưu thông dòng chảy luôn thông suốt.
Đối với hệ thống PCCC, thiết bị thường được lắp đặt tại các trục đường ống đứng hoặc cụm van chặn trung tâm. Khả năng điều khiển từ xa giúp lực lượng vận hành có thể kích hoạt hoặc ngắt vùng nước chữa cháy ngay lập tức từ tủ điều khiển, giúp tối ưu hóa thời gian ứng phó trong các tình huống khẩn cấp.
Ngoài ra, nhờ tính năng vận hành motor điện êm ái, van còn được ứng dụng rộng rãi trong các hạ tầng kỹ thuật dân dụng và khu phức hợp cao cấp. Sự tin cậy của công nghệ Hàn Quốc giúp giảm thiểu chi phí bảo trì định kỳ, nâng cao tuổi thọ cho hạ tầng mạng lưới đường ống công nghiệp của doanh nghiệp.
Lưu ý lắp đặt
Khi lắp đặt van bướm gang điều khiển điện Kosaplus, kỹ thuật viên cần định tâm đĩa van inox chính xác giữa các mặt bích đường ống để tránh gây mòn gioăng EPDM cục bộ. Việc đấu nối nguồn điện 220VAC phải tuân thủ nghiêm ngặt sơ đồ mạch điện đi kèm và siết chặt các lỗ luồn cáp để duy trì tiêu chuẩn IP67 chống ẩm.
Nên thực hiện kiểm tra định kỳ tính năng đóng mở thủ công và tình trạng bộ sấy bên trong để phát hiện sớm các dấu hiệu oxy hóa hoặc hơi ẩm xâm nhập. Việc bảo trì đúng cách sẽ giúp công tác vận hành hệ thống van công nghiệp và PCCC luôn an toàn, đạt hiệu suất tối ưu và kéo dài tuổi thọ thiết bị lâu dài.
Sử dụng van bướm gang điều khiển điện Kosaplus Series KE chính hãng là sự đầu tư bền vững cho hạ tầng của bạn. Sản phẩm không chỉ mang lại hiệu năng ngăn dòng mạnh mẽ mà còn góp phần bảo vệ tuổi thọ cho toàn bộ hệ thống đường ống mạng lưới kỹ thuật bền vững của bạn.
