Mô tả
Tổng quan sản phẩm

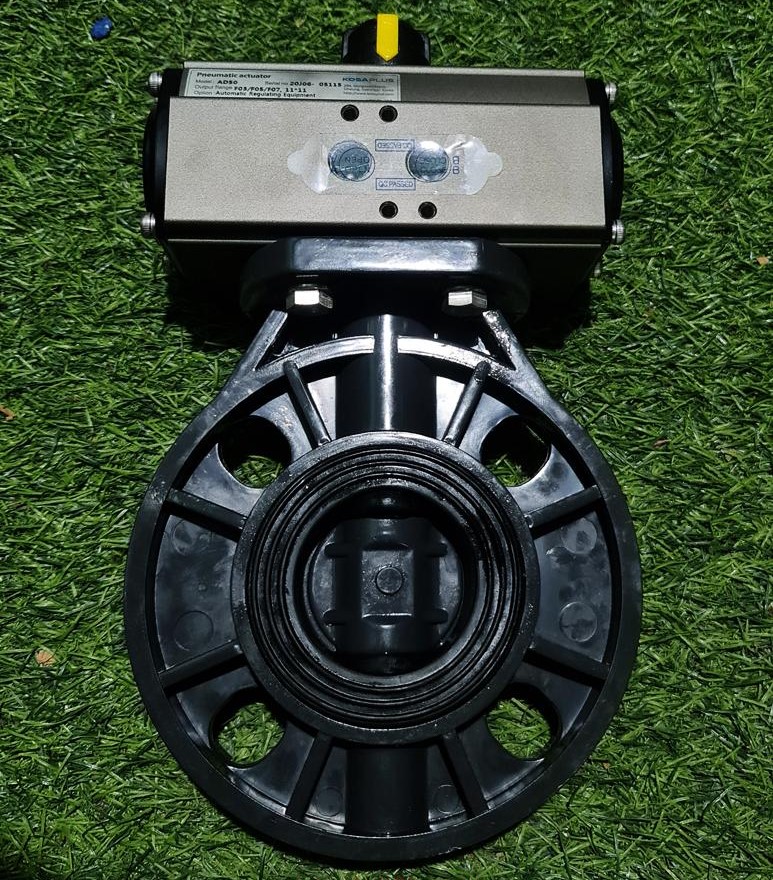

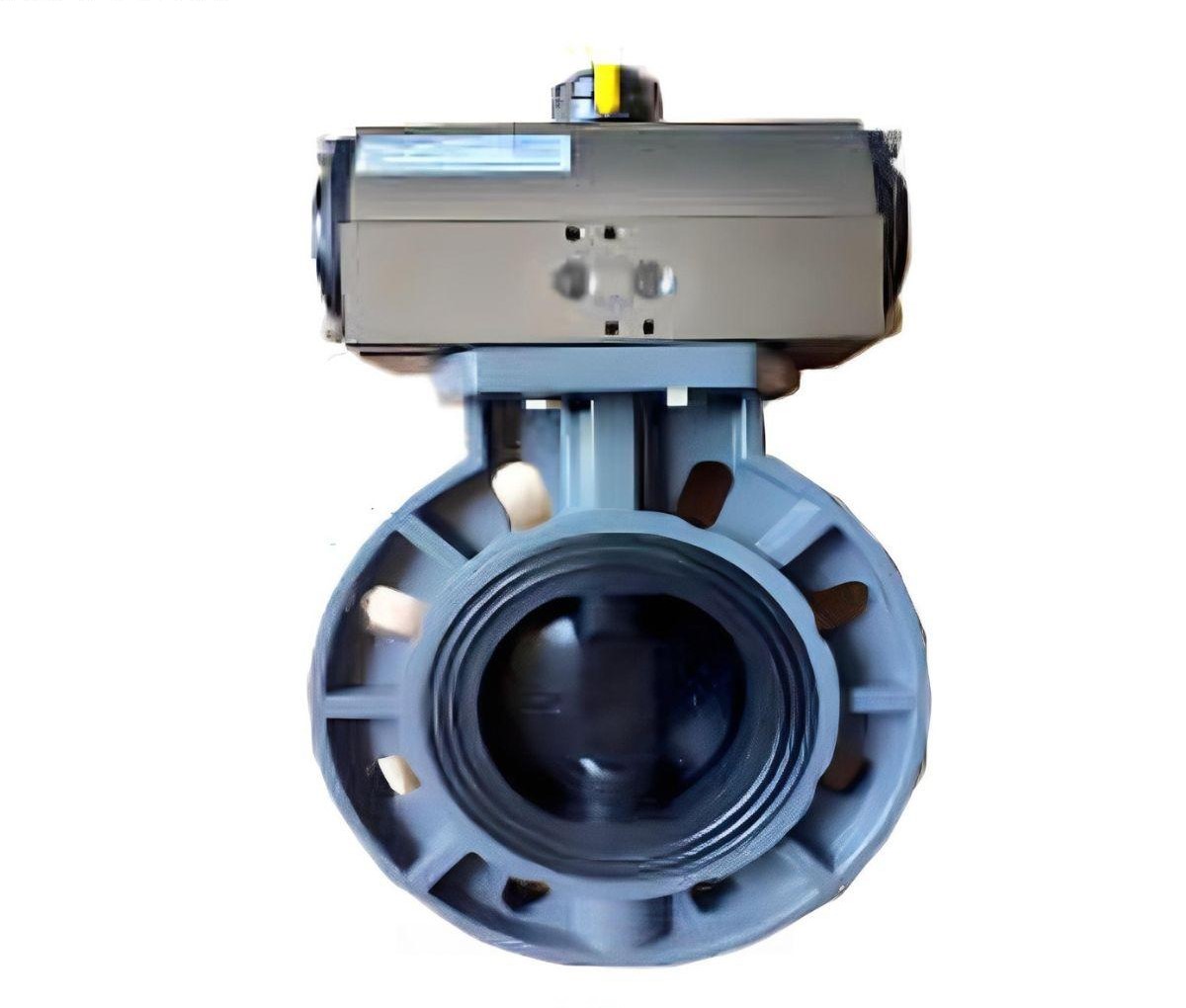

Trong các hệ thống yêu cầu tốc độ đóng ngắt tức thời và an toàn tuyệt đối, van bướm nhựa điều khiển khí nén Kosaplus Series AD là giải pháp tự động hóa hàng đầu. Sự kết hợp giữa thân van nhựa UPVC/CPVC kháng hóa chất và bộ truyền động khí nén từ thương hiệu Kosaplus Hàn Quốc giúp hệ thống vận hành mượt mà, loại bỏ hoàn toàn các rủi ro về chập cháy điện trong môi trường ẩm ướt.
Thiết bị vận hành dựa trên áp suất khí nén cấp vào bộ Actuator, kết nối dạng kẹp Wafer linh hoạt. Đây là lựa chọn tối ưu cho các dây chuyền sản xuất hóa chất, hệ thống xi mạ và xử lý nước thải công nghiệp, nơi yêu cầu tần suất đóng mở liên tục với độ bền cơ khí cực cao.
Dù đóng vai trò cốt lõi trong hệ van công nghiệp tự động, dòng van nhựa khí nén Kosaplus còn được ứng dụng rộng rãi trong hệ van PCCC tại các khu vực chứa dung môi dễ cháy. Đặc tính không phát tia lửa điện của bộ truyền động khí nén giúp bảo vệ an toàn tối đa cho công trình, đảm bảo hệ thống phản ứng nhanh nhạy trong mọi tình huống khẩn cấp.
Bộ điều khiển khí nén Kosaplus Series AD
Bộ điều khiển khí nén Kosaplus Series AD hoạt động theo cơ chế tác động kép (Double Acting), sử dụng áp lực khí nén để thực hiện cả hai chu trình đóng và mở van. Vỏ bộ truyền động được đúc từ hợp kim nhôm cao cấp, xử lý anodized cứng bề mặt giúp kháng lại các tác động ăn mòn từ môi trường nhà xưởng hóa chất.
Thiết kế xylanh kép với hệ thống bánh răng – thanh răng (Rack and Pinion) giúp tạo ra momen xoắn đồng nhất và mạnh mẽ trong suốt hành trình quay 90 độ. Đặc biệt, bộ điều khiển Kosaplus Hàn Quốc cho phép tích hợp linh hoạt các phụ kiện như van điện từ khí nén (Solenoid Valve), bộ báo trạng thái (Limit Switch Box) hoặc bộ định vị điều tiết (Positioner) để nâng tầm thông minh cho hạ tầng mạng lưới đường ống.
- Thương hiệu: Kosaplus (Hàn Quốc) – Chuyên gia Actuator khí nén.
- Cơ chế: Tác động kép (Double Acting) – Series AD.
- Áp suất khí cấp: 3 bar – 8 bar (Tiêu chuẩn 5 bar).
- Tiêu chuẩn kết nối phụ kiện: NAMUR (Phù hợp mọi dòng van điện từ).
Đặc tính kỹ thuật thân van nhựa
Thân van được chế tác từ nhựa UPVC hoặc CPVC nguyên sinh, mang lại khả năng kháng axit và kiềm vượt trội. Với cấu trúc đúc áp lực dày dặn, thân van nhựa có trọng lượng nhẹ giúp giảm tải trọng lên hệ thống giá đỡ đường ống, đồng thời giúp bộ Actuator khí nén vận hành với momen xoắn thấp nhất, kéo dài tuổi thọ thiết bị.
Lòng van trơn nhẵn cùng đĩa van nhựa mài bóng giúp tối ưu hóa dòng chảy, ngăn ngừa hiện tượng lắng cặn và sụt áp. Hệ thống vòng đệm cao su đàn hồi (EPDM/FPM) giúp van đạt độ kín tuyệt đối dưới áp suất vận hành 1.0 MPa, bảo vệ hạ tầng đường ống công nghiệp khỏi rủi ro rò rỉ lưu chất ăn mòn.
| Thông số thân van | Đặc tính kỹ thuật |
|---|---|
| Vật liệu thân/đĩa | Nhựa UPVC / CPVC / PVDF |
| Vòng đệm làm kín | EPDM hoặc FPM (Viton) chính hãng |
| Áp suất làm việc | PN10 (1.0 MPa / 150 PSI) |
| Nhiệt độ vận hành | 0°C ~ 60°C (UPVC) / 0°C ~ 90°C (CPVC) |
| Kiểu kết nối | Wafer (Đa tiêu chuẩn JIS, ANSI, DIN) |
Model bộ điều khiển điện series AD cho từng kích thước van
Để đảm bảo vận hành ổn định và dứt khoát, hãng Kosaplus Hàn Quốc phối bộ từng model Actuator khí nén Series AD tương ứng với kích thước thân van. Việc lựa chọn đúng model giúp piston khí nén hoạt động đúng hành trình, tránh hiện tượng rung chấn hoặc đóng không kín đĩa van nhựa.
Dải phối bộ thực tế kéo dài từ DN50 đến DN300. Dưới đây là bảng thông số phối bộ tiêu chuẩn cho dòng van nhựa điều khiển khí nén Kosaplus giúp kỹ thuật viên dễ dàng lựa chọn:
| Kích cỡ Van (DN) | Model Kosaplus (Korea) | Momen xoắn (Nm) tại 5 bar | Thời gian đóng/mở (s) |
|---|---|---|---|
| DN50 – DN65 | AD50 | 20 Nm | ~1.0 s |
| DN80 – DN100 | AD65 / AD80 | 35 – 60 Nm | ~1.2 s |
| DN125 – DN150 | AD100 / AD125 | 100 – 160 Nm | ~1.5 s |
| DN200 – DN250 | AD140 / AD160 | 210 – 320 Nm | ~2.0 s |
| DN300 | AD185 / AD210 | 450 – 680 Nm | ~3.0 s |
Ứng dụng thực tế
Trong hệ van công nghiệp tự động hóa, van nhựa điều khiển khí nén Kosaplus là giải pháp số một cho các hệ thống lọc RO, nhà máy sản xuất giấy và các trạm trộn hóa chất xi mạ. Tốc độ đóng mở cực nhanh giúp doanh nghiệp kiểm soát lưu lượng và định lượng chính xác, nâng cao năng suất dây chuyền.
Đối với các dự án tích hợp hệ van PCCC, thiết bị được ứng dụng trong các hệ thống màng ngăn cháy hoặc phun bọt Foam tại các kho bãi chứa vật liệu dễ cháy nổ. Sự tin cậy của bộ truyền động Hàn Quốc giúp hệ thống luôn phản ứng tức thì với tín hiệu khí nén trung tâm, bảo vệ an toàn tối đa cho hạ tầng mạng lưới kỹ thuật.
Ngoài ra, nhờ cơ chế vận hành bằng áp suất khí sạch, van đảm bảo tính vệ sinh tuyệt đối, phù hợp cho các hạ tầng sản xuất thực phẩm và dược phẩm. Sự linh hoạt trong lắp đặt giúp doanh nghiệp tiết kiệm chi phí vận hành đồng thời nâng cao tính chuyên nghiệp cho hệ thống đường ống kỹ thuật.
Lưu ý lắp đặt
Khi lắp đặt van bướm nhựa điều khiển khí nén Kosaplus, kỹ thuật viên cần đảm bảo nguồn khí cấp phải khô và được lọc sạch bụi bẩn để bảo vệ gioăng phớt trong bộ Actuator. Việc định tâm thân nhựa chính xác và siết bu lông mặt bích đối xứng giúp ngăn ngừa hiện tượng kẹt đĩa van nhựa và đảm bảo độ kín khít 100%.
Nên thực hiện bảo trì định kỳ bộ lọc khí nén và kiểm tra tình trạng đóng mở của van để phát hiện sớm các dấu hiệu rò rỉ khí điều khiển. Việc lắp đặt van ở vị trí thoáng, dễ quan sát kim chỉ báo hành trình sẽ giúp công tác vận hành hệ thống van công nghiệp trở nên chuyên nghiệp, hiệu quả và an toàn đạt hiệu quả kinh tế cao nhất.
Sử dụng van bướm nhựa điều khiển khí nén Kosaplus Series AD xuất xứ Hàn Quốc là sự đầu tư bền vững cho hiệu suất tự động hóa của mọi dự án hạ tầng lớn. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là thành phần cốt yếu bảo vệ độ bền vững cho hạ tầng mạng lưới đường ống công nghiệp tại Việt Nam.
