Mô tả
Tổng quan

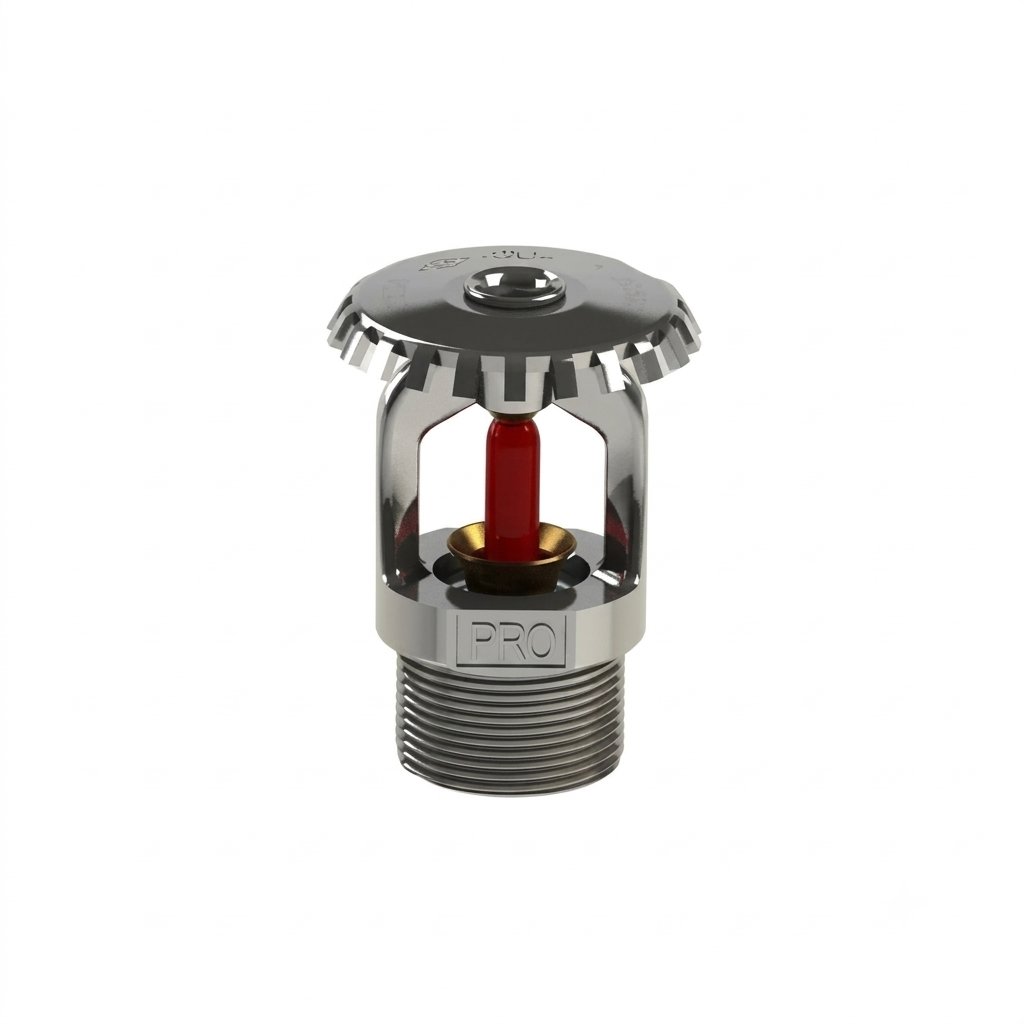

Đầu phun Sprinkler Protector PS005 (Model A Series PS005 Upright Sprinkler) là dòng thiết bị chữa cháy tự động cao cấp thuộc chủng loại đầu phun hướng lên (Upright Sprinkler), được nghiên cứu và sản xuất trực tiếp tại Đài Loan bởi thương hiệu danh tiếng Protector Safety Company. Sản phẩm được thiết kế tối ưu cho các hệ thống đường ống lộ thiên hoặc khu vực trần hở, phổ biến tại các công trình hiện đại như nhà xưởng công nghiệp, kho hàng, tầng hầm để xe, trung tâm thương mại và các tòa nhà cơ điện M&E.
Sản phẩm nổi bật nhờ trang bị công nghệ bầu thủy tinh cảm nhiệt đường kính siêu nhỏ 3 mm thuộc nhóm phản ứng nhanh (Quick Response, chỉ số RTI ~ 33 (m·s)½). Thiết kế này mang đến độ nhạy nhiệt cực cao, nhận biết sự gia tăng nhiệt độ môi trường khẩn cấp và kích hoạt xả nước dập tắt đám cháy ngay từ giai đoạn khởi phát. Đầu phun Protector PS005 đạt trọn vẹn các chứng nhận kiểm định an toàn PCCC khắt khe toàn cầu bao gồm UL Listed, C-UL Listed và FM Approved (Factory Mutual). Sự kết hợp giữa hệ số lưu lượng tiêu chuẩn K = 5.6 Imp (80 S.I) cùng công nghệ đệm màng Belleville seal bọc Teflon chống rò rỉ độc quyền giúp PS005 trở thành giải pháp phòng cháy chữa cháy vô cùng đáng tin cậy.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Protector PS005 được gia công tinh xảo từ các vật liệu hợp kim cao cấp chống ăn mòn, chịu lực nén cơ học cao và đảm bảo khả năng vận hành ổn định trong suốt vòng đời của hệ thống PCCC:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Frame) | Đồng thau (Brass) đúc rèn nguyên khối | Thân đúc rèn nguyên khối chịu lực cao, tích hợp đai lục giác giúp thao tác siết cờ lê thi công dễ dàng từ nhiều góc độ. Ngăn ngừa hiện tượng biến dạng chân ren khi chịu lực xoắn lớn. |
| Bầu thủy tinh (Bulb) | Thủy tinh nhạy nhiệt Norbulb N3 (Đường kính 3 mm) | Chứa dung dịch nở vì nhiệt với độ nhạy cao (Quick Response). Màu sắc dung dịch quy định chuẩn xác theo từng mức nhiệt độ kích hoạt định mức. |
| Nắp đậy & Gioăng làm kín (Cap & Seal) | Đồng thau & Lò xo Belleville Nickel bọc Teflon | Sử dụng màng đệm Belleville seal bọc Teflon độc quyền giúp bịt kín tuyệt đối cửa xả ở trạng thái chờ trực, chống rò rỉ nước và chống dính bám chân ren. |
| Vít nén & Đế nắp (Load Screw & Cap Seat) | Đồng thau & Thép không gỉ (Stainless Steel) | Cố định chắc chắn bầu thủy tinh với lực nén chuẩn từ nhà máy, hỗ trợ đẩy văng cụm làm kín khi bầu thủy tinh vỡ. |
| Tấm định hướng (Deflector) | Đồng thau (Brass) | Thiết kế quay lên phía trên (Upright) với các răng xẻ hình đĩa hoa xòe, xé nhỏ dòng nước bắn ngược từ dưới lên và tỏa đều thành màng phun hình cầu xuống phía dưới. |
Thân khung đúc rèn nguyên khối mang lại bề mặt nhẵn mịn, tăng cường độ bền cơ học so với công nghệ đúc cát truyền thống. Thiết kế hình học của tấm định hướng quay lên giúp các giọt nước sau khi đập vào đĩa xả sẽ tạo thành hình nón phân bố đồng đều, vừa làm mát vùng không khí sát trần, vừa bao phủ toàn bộ diện tích sàn bảo vệ phía dưới.
Nguyên lý hoạt động
Đầu phun Sprinkler Protector PS005 vận hành hoàn toàn tự động dựa trên nguyên lý giãn nở nhiệt cơ học của chất lỏng hóa học bên trong bầu thủy tinh 3 mm:
- Trạng thái chờ trực áp lực: Khi hệ thống PCCC ở điều kiện bình thường, cụm nắp bịt và đệm Belleville seal được nén chặt vào cổng xả nhờ lực ép từ vít nén và bầu thủy tinh 3 mm, giữ kín hoàn toàn dòng nước áp lực cao trong đường ống.
- Phát hiện nhiệt & Kích hoạt vỡ bầu: Khi xảy ra sự cố hỏa hoạn, nhiệt độ không khí xung quanh đầu phun tăng lên nhanh chóng. Dung dịch nhạy nhiệt bên trong bầu thủy tinh 3 mm giãn nở mạnh, gia tăng áp suất nội tại. Khi đạt tới ngưỡng nhiệt độ định mức cài đặt (như 57°C, 68°C, 79°C, 93°C, 141°C, 182°C), bầu thủy tinh vỡ tan hoàn toàn.
- Phun nước dập lửa diện rộng: Bầu thủy tinh vỡ giải phóng lập tức cụm nắp bịt Belleville seal. Áp lực nước trong đường ống đẩy văng các chi tiết chắn ra ngoài, phun dòng nước hướng lên tấm định hướng (deflector). Dòng nước đập vào tấm định hướng sẽ xé nhỏ thành màng phun sương phân tán đều khắp vùng bảo vệ để khống chế và dập tắt ngọn lửa.
Ứng dụng
Nhờ đặc tính phản ứng nhanh Quick Response cùng các chứng nhận UL, C-UL và FM Approved uy tín, đầu phun Sprinkler Protector PS005 được ứng dụng rộng rãi tại nhiều loại hình công trình:
- Nhà xưởng công nghiệp & Kho hàng: Lắp đặt quay lên trên các tuyến đường ống treo lộ thiên, bảo vệ an toàn cho nguyên vật liệu và khu vực sản xuất.
- Tầng hầm để xe & Trung tâm kỹ thuật: Lắp đặt ở những không gian có nhiều hệ thống dầm bê tông, đường ống thông gió hay khay cáp điện, nơi đầu phun hướng xuống dễ bị che khuất hoặc va đập cơ học.
- Khu vực nguy cơ cháy nhẹ & Thông thường: Đáp ứng diện tích bảo vệ tối đa theo tiêu chuẩn NFPA 13 lên tới 225 sq.ft (20.9 m²) cho khu vực Light Hazard và 130 sq.ft (12.1 m²) cho khu vực Ordinary Hazard.
- Hệ thống cải tạo & Nâng cấp PCCC: Thích hợp cho các dự án yêu cầu bắt buộc trang bị thiết bị đạt chứng nhận kiểm định UL/FM quốc tế.
Khả năng chữa cháy
Khả năng chữa cháy của đầu phun Sprinkler Protector PS005 được khẳng định qua tính toán thủy lực thực nghiệm và biên dạng phân bố dòng xả đạt chuẩn NFPA 13:
- Độ nhạy nhiệt Quick Response (RTI 33): Sử dụng bầu thủy tinh 3 mm giúp rút ngắn đáng kể thời gian phản ứng với nhiệt độ so với dòng bầu 5 mm thông thường, kích hoạt xả nước cực nhanh để khống chế đám cháy ngay khi còn ở quy mô nhỏ.
- Lưu lượng dập lửa tối ưu K5.6: Hệ số xả K = 5.6 Imp (80 S.I) cung cấp lượng nước xả dồi dào ngay khi kích hoạt ở áp suất làm việc tối thiểu từ 7 PSI (48 kPa), nhanh chóng làm nguội khu vực cháy và ngăn chặn bùng phát nhiệt.
- Quỹ đạo phân tán dòng nước (Distribution Trajectory): Tấm định hướng Upright xé nhỏ dòng nước áp lực thành các hạt sương đều, tạo màng nước bao phủ từ phía trên trần tỏa rộng xuống sàn, khống chế cháy lan tuyệt đối mà không để lại điểm mù.
- Chịu áp lực hệ thống vượt trội: Chịu áp suất làm việc tối đa 175 PSI (1200 kPa) và được thử nghiệm thủy lực 100% tại nhà máy ở mức 500 PSI (3450 kPa), đảm bảo đầu phun không bị rò rỉ hay biến dạng dưới hiện tượng tăng áp đột ngột của hệ thống bơm.
Hướng dẫn lựa chọn và lắp đặt
Việc thi công gá lắp và bảo dưỡng đầu phun Sprinkler Protector PS005 cần tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật NFPA 13 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:
- Chuẩn bị & Kiểm tra trước khi lắp: Chọn đúng dải nhiệt độ bầu thủy tinh phù hợp với nhiệt độ trần tối đa cho phép để tránh kích hoạt giả. Đảm bảo xả rửa sạch cặn bẩn trong đường ống và xả áp trước khi lắp. Giữ kẹp bảo vệ bầu thủy tinh trong suốt quá trình vận chuyển.
- Thao tác đấu nối chân ren: Chỉ thoa keo làm kín ren không đóng rắn hoặc quấn băng tan chuyên dụng lên phần ren ngoài 1/2″ NPT. Tránh thoa quá nhiều keo tràn vào cửa xả. Vặn đầu phun PS005 vào măng sông đường ống theo hướng quay lên bằng tay.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê chuyên dụng (Protector Sprinkler Wrench hoặc Sprinkler Key) đưa vào đai lục giác trên thân đầu phun để siết. Momen siết tiêu chuẩn đạt từ 150 đến 200 kg-cm (14.7 đến 19.6 N·m). Tuyệt đối không siết quá lực vượt 300 kg-cm (29.4 N·m) để tránh làm biến dạng gioăng làm kín Belleville seal gây rò rỉ nước.
- Đảm bảo định hướng & Bảo vệ: Đảm bảo cánh đĩa định hướng nằm song song với tuyến ống nhánh. Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu trang trí nào lên bề mặt đầu phun và bầu thủy tinh.
