Tổng quan

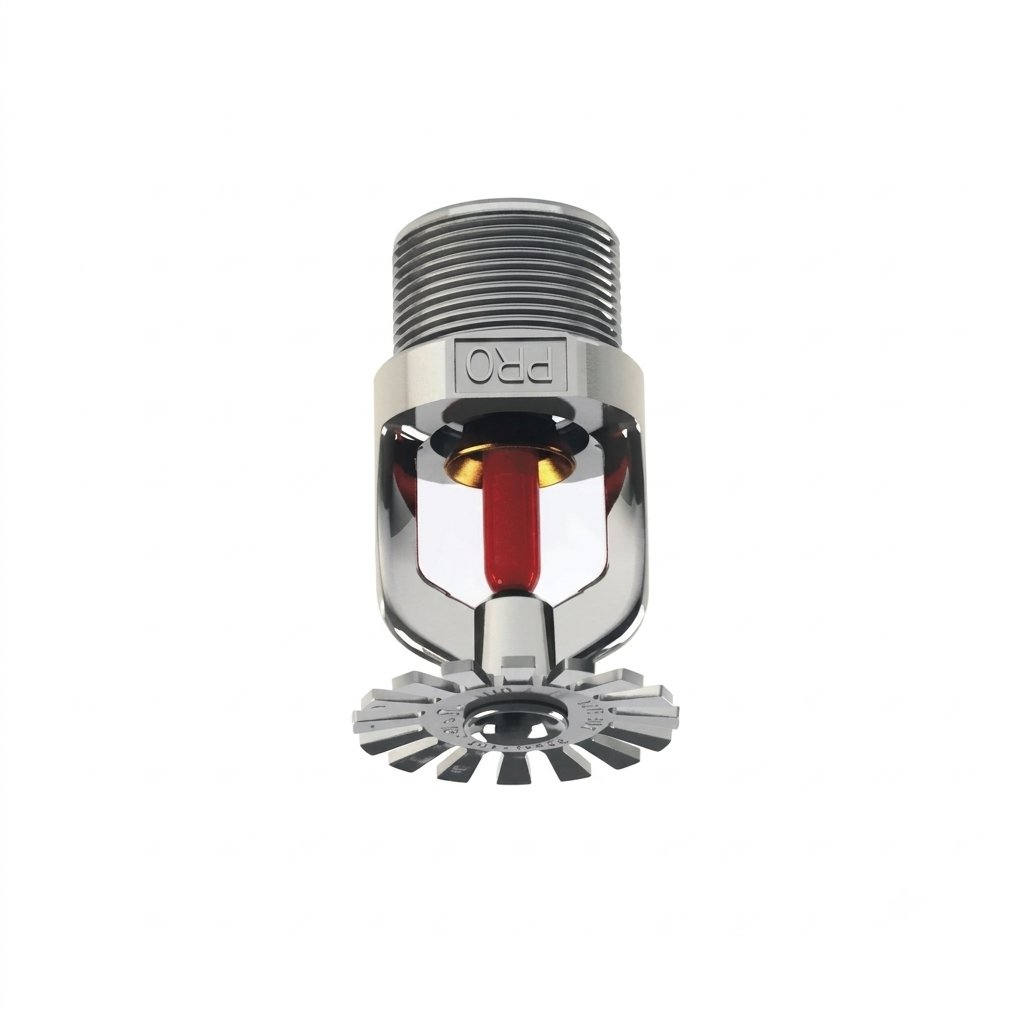

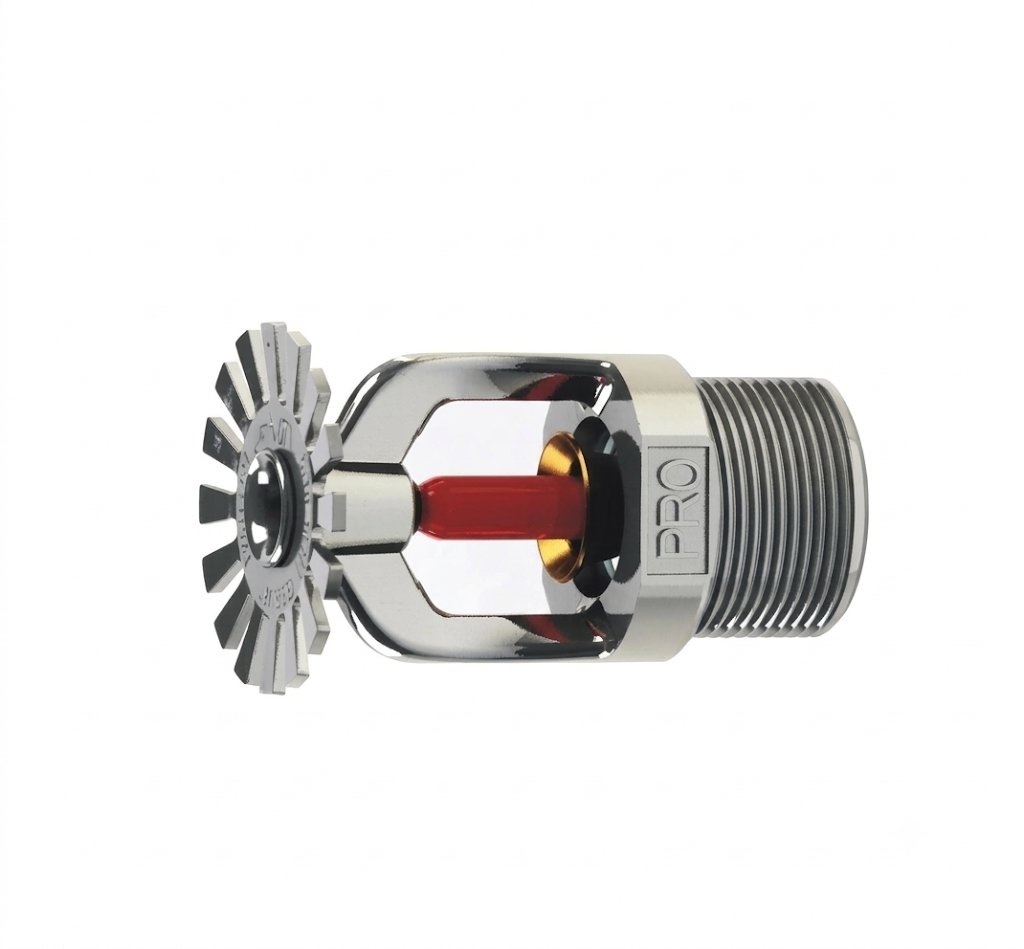

Đầu phun Sprinkler Protector PS004 (Model A Series PS004 Pendent Sprinkler) là thiết bị chữa cháy tự động cao cấp thuộc chủng loại đầu phun hướng xuống (Pendent Sprinkler), được nghiên cứu và sản xuất trực tiếp tại Đài Loan bởi thương hiệu danh tiếng Protector Safety Company. Sản phẩm sở hữu thiết kế công nghiệp tối ưu với khả năng phân bổ lưu lượng nước diện rộng, chuyên dụng cho các hệ thống đường ống chữa cháy tự động tại các công trình hiện đại như trung tâm thương mại, tòa nhà văn phòng, nhà xưởng công nghiệp nhẹ, trung tâm hội nghị và khu căn hộ cao tầng.
Điểm vượt trội của đầu phun PS004 nằm ở công nghệ bầu thủy tinh cảm nhiệt đường kính siêu nhỏ 3 mm thuộc nhóm phản ứng nhanh (Quick Response, chỉ số RTI ~ 33 (m·s)½). Thiết kế này giúp thiết bị nhạy bén nhận biết sự gia tăng nhiệt độ môi trường, lập tức kích hoạt xả nước khống chế đám cháy ngay từ giai đoạn bùng phát ban đầu. Sản phẩm đạt đầy đủ các tiêu chuẩn kiểm định an toàn PCCC khắt khe nhất toàn cầu bao gồm UL Listed, C-UL Listed và FM Approved (Factory Mutual). Kết hợp với hệ số lưu lượng tiêu chuẩn K = 5.6 Imp (80 S.I) và công nghệ đệm màng Belleville seal bọc Teflon chống rò rỉ, PS004 là sự lựa chọn hàng đầu cho các nhà thầu cơ điện M&E và kỹ sư PCCC chuyên nghiệp.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Protector PS004 được gia công từ các dòng vật liệu hợp kim cao cấp chống ăn mòn, chịu áp lực cơ học cao và đảm bảo khả năng vận hành ổn định trong suốt vòng đời của hệ thống PCCC:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Frame) | Đồng thau (Brass) đúc rèn nguyên khối | Thân đúc rèn nguyên khối chịu lực cao, tích hợp đai lục giác giúp thao tác siết cờ lê thi công dễ dàng từ nhiều góc độ. Ngăn ngừa hiện tượng biến dạng chân ren khi chịu lực xoắn lớn. |
| Bầu thủy tinh (Bulb) | Thủy tinh nhạy nhiệt Norbulb N3 (Đường kính 3 mm) | Chứa dung dịch nở vì nhiệt với độ nhạy cao (Quick Response). Màu sắc dung dịch quy định chuẩn xác theo từng mức nhiệt độ kích hoạt định mức. |
| Nắp đậy & Gioăng làm kín (Cap & Seal) | Đồng thau & Lò xo Belleville Nickel bọc Teflon | Sử dụng màng đệm Belleville seal bọc Teflon độc quyền giúp bịt kín tuyệt đối cửa xả ở trạng thái chờ trực, chống rò rỉ nước và chống dính bám chân ren. |
| Vít nén & Đế nắp (Load Screw & Cap Seat) | Đồng thau & Thép không gỉ (Stainless Steel) | Cố định chắc chắn bầu thủy tinh với lực nén chuẩn từ nhà máy, hỗ trợ đẩy văng cụm làm kín khi bầu thủy tinh vỡ. |
| Tấm định hướng (Deflector) | Đồng thau (Brass) | Thiết kế hướng xuống (Pendent) với các răng xẻ góc tối ưu, xé nhỏ dòng nước thành màng phun sương hình nón phủ đều không gian phía dưới. |
Thân khung đúc rèn nguyên khối mang lại bề mặt nhẵn mịn, tăng cường độ bền cơ học so với công nghệ đúc cát truyền thống. Khi kết hợp cùng nắp chụp âm trần (Model A Recessed Escutcheon), đầu phun PS004 cho phép điều chỉnh cao độ gá lắp âm trần linh hoạt lên đến 3/4″ (19 mm), giúp giấu bớt phần thân đường ống và nâng cao tính thẩm mỹ chung cho bề mặt trần thạch cao.
Nguyên lý hoạt động
Đầu phun Sprinkler Protector PS004 vận hành hoàn toàn tự động dựa trên nguyên lý giãn nở nhiệt cơ học của chất lỏng hóa học bên trong bầu thủy tinh 3 mm:
- Trạng thái chờ trực áp lực: Khi hệ thống PCCC ở điều kiện bình thường, cụm nắp bịt và đệm Belleville seal được nén chặt vào cổng xả nhờ lực ép từ vít nén và bầu thủy tinh 3 mm, giữ kín hoàn toàn dòng nước áp lực cao trong đường ống.
- Phát hiện nhiệt & Kích hoạt vỡ bầu: Khi xảy ra sự cố hỏa hoạn, nhiệt độ không khí xung quanh đầu phun tăng lên nhanh chóng. Dung dịch nhạy nhiệt bên trong bầu thủy tinh 3 mm giãn nở mạnh, gia tăng áp suất nội tại. Khi đạt tới ngưỡng nhiệt độ định mức cài đặt (như 57°C, 68°C, 79°C, 93°C, 141°C, 182°C), bầu thủy tinh vỡ tan hoàn toàn.
- Phun nước dập lửa diện rộng: Bầu thủy tinh vỡ giải phóng lập tức cụm nắp bịt Belleville seal. Áp lực nước trong đường ống đẩy văng các chi tiết chắn ra ngoài, phun dòng nước trực diện vào tấm định hướng (deflector). Tấm định hướng xé nhỏ dòng chảy xòe rộng thành màng phun sương hình nón phủ đều khu vực cháy để khống chế và dập tắt ngọn lửa.
Ứng dụng
Nhờ đặc tính phản ứng nhanh Quick Response cùng các chứng nhận UL, C-UL và FM Approved uy tín, đầu phun Sprinkler Protector PS004 được ứng dụng rộng rãi tại nhiều mô hình công trình:
- Tòa nhà văn phòng & Khách sạn cao cấp: Lắp đặt theo hướng xuống trên hệ thống trần thạch cao tại hành lang, phòng làm việc, sảnh đón khách nơi yêu cầu thời gian ứng cứu nhiệt khẩn cấp.
- Trung tâm thương mại & Siêu thị: Cung cấp màng nước dập lửa bao phủ rộng, đảm bảo an toàn sinh mạng và bảo vệ hàng hóa khỏi nguy cơ cháy lan.
- Nhà xưởng công nghiệp nhẹ & Kho hàng: Lắp đặt bảo vệ cho các khu vực thuộc diện nguy cơ cháy nhẹ (Light Hazard – diện tích bảo vệ tối đa lên đến 225 sq.ft / 20.9 m²) và nguy cơ cháy thông thường (Ordinary Hazard – diện tích lên tới 130 sq.ft / 12.1 m²) theo tiêu chuẩn NFPA 13.
- Lắp đặt âm trần thẩm mỹ: Kết hợp cùng chén hứng/nắp chụp Recessed Escutcheon chính hãng để điều chỉnh khoảng hở thi công linh hoạt.
Khả năng chữa cháy
Khả năng chữa cháy của đầu phun Sprinkler Protector PS004 được khẳng định qua tính toán thủy lực thực nghiệm và biên dạng phân bố dòng xả đạt chuẩn NFPA 13:
- Độ nhạy nhiệt Quick Response (RTI 33): Sử dụng bầu thủy tinh 3 mm giúp rút ngắn thời gian phản ứng với nhiệt độ so với dòng bầu 5 mm thông thường, kích hoạt xả nước sớm hơn để khống chế đám cháy khi còn ở quy mô nhỏ.
- Lưu lượng dập lửa tối ưu K5.6: Hệ số xả K = 5.6 Imp (80 S.I) cung cấp lượng nước xả dồi dào ngay khi kích hoạt ở áp suất làm việc tối thiểu từ 7 PSI (48 kPa), dập tắt nhanh nguồn nhiệt và ngăn chặn ngạt khói.
- Quỹ đạo phân tán dòng nước (Distribution Trajectory): Tấm định hướng Pendent xé nhỏ dòng nước áp lực thành các hạt sương đều, tạo góc phun xòe hình nón phủ rộng từ đỉnh xuống sàn, không để lại điểm mù trong không gian bảo vệ.
- Chịu áp lực hệ thống vượt trội: Chịu áp suất làm việc tối đa 175 PSI (1200 kPa) và được thử nghiệm thủy lực 100% tại nhà máy ở mức 500 PSI (3450 kPa), đảm bảo đầu phun không bị rò rỉ hay biến dạng dưới hiện tượng tăng áp đột ngột của bơm chữa cháy.
Hướng dẫn lắp đặt
Việc thi công gá lắp và bảo dưỡng đầu phun Sprinkler Protector PS004 cần tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật NFPA 13 và hướng dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:
- Chuẩn bị & Kiểm tra trước khi lắp: Chọn đúng dải nhiệt độ bầu thủy tinh phù hợp với nhiệt độ trần tối đa cho phép để tránh kích hoạt giả. Đảm bảo xả rửa sạch cặn bẩn trong đường ống và xả áp trước khi lắp. Giữ kẹp bảo vệ bầu thủy tinh cho đến khi hoàn tất thi công.
- Thao tác đấu nối chân ren: Chỉ thoa keo làm kín ren không đóng rắn hoặc quấn băng tan chuyên dụng lên phần ren ngoài 1/2″ NPT. Tránh thoa quá nhiều keo tràn vào cửa xả. Vặn đầu phun PS004 vào măng sông đường ống theo hướng xả xuống bằng tay.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê chuyên dụng (Protector Sprinkler Wrench hoặc Sprinkler Key) đưa vào đai lục giác trên thân đầu phun để siết. Momen siết tiêu chuẩn đạt từ 150 đến 200 kg-cm (14.7 đến 19.6 N·m). Tuyệt đối không siết quá lực vượt 300 kg-cm (29.4 N·m) để tránh làm biến dạng gioăng làm kín Belleville seal gây rò rỉ nước.
- Lắp nắp chụp âm trần (Escutcheon): Nếu lắp dạng Recessed Pendent, đẩy nắp chụp Model A ôm sát bề mặt trần thạch cao (cho phép điều chỉnh độ sâu tới 3/4″). Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu trang trí nào lên bề mặt đầu phun và bầu thủy tinh.
