Mô tả
Tổng quan

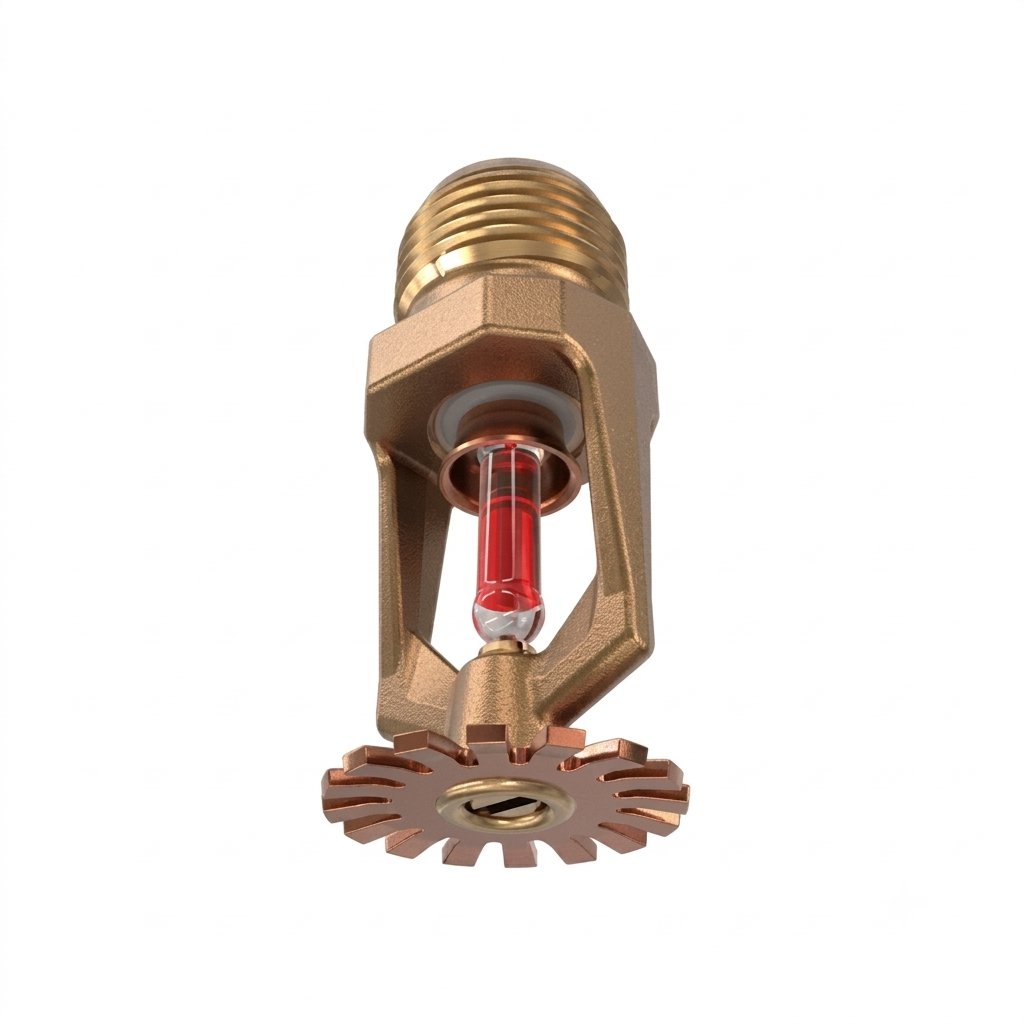

Đầu phun Sprinkler Viking VK102 (Micromatic Standard Response Pendent Sprinkler VK102) là dòng thiết bị chữa cháy tự động hướng xuống (Pendent Spray) phản ứng tiêu chuẩn thuộc Series Micromatic cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Viking (Đức/Mỹ). Sản phẩm được thiết kế chuyên dụng cho các hệ thống PCCC tự động, phân phối đều dòng nước dạng tia xòe hình nón hướng xuống dưới nhằm kiểm soát và dập tắt hiệu quả các đám cháy ngay từ giai đoạn khởi phát. Thiết bị phù hợp cho các không gian kiến trúc đi đường ống âm trần hoặc đi nổi tại nhà xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng và khu vực nguy hiểm nhẹ đến thông thường (Light, Ordinary, Extra Hazard Occupancies).
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK102 nhập khẩu chính hãng từ Đức luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ chất lượng rèn kim loại cao cấp, khả năng dập lửa nhạy bén và độ tin cậy vận hành lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK102 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực hệ thống và môi trường vận hành khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|

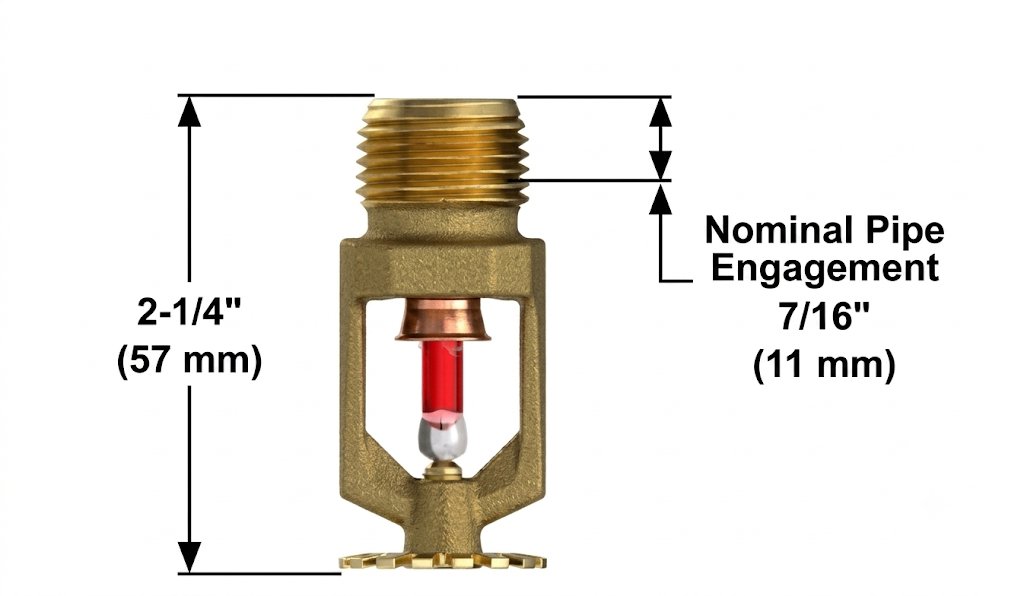

| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 / QM Brass | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm BSPT), bảo vệ bầu thủy tinh và chịu momen xoắn vặn siết gá lắp. |
| Tấm định hướng (Deflector) | Đồng đỏ UNS-C19500 hoặc Phosphor Bronze UNS-C51000 | Gắn cố định phía dưới khung, xé nhỏ dòng nước áp lực thành màng phun hình nón xòe đều bao phủ không gian bên dưới. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực. |
| Đầu bịt & Chốt chèn (Pip Cap & Insert) | Đồng UNS-C11000 & Thép không gỉ UNS-S30400 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ đầu trên của bầu thủy tinh. |
| Vít điều chỉnh (Screw) | Đồng thau UNS-C36000 | Tạo lực ép nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn tại nhà máy. |
Thân thiết bị và chân ren được gia công tiêu chuẩn, hỗ trợ kết hợp hoàn hảo cùng các mâm chụp trang trí âm trần (Escutcheon Model E-1, E-2, E-3). Ngoài ra, thiết bị còn tích hợp các tùy chọn lớp phủ bề mặt chống ăn mòn chuyên dụng như Polyester (Trắng/Đen), Phủ sáp (Wax-Coated) hoặc Electroless Nickel PTFE (ENT) cho môi trường hóa chất, hơi muối.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK102 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín Nickel bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren 1/2 in NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 260°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt, xả trực diện dòng nước xuống tấm định hướng phía dưới. Tấm định hướng xé nhỏ dòng chảy thành màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ thiết kế hướng xuống tinh tế cùng các chứng nhận cULus/FM uy tín, đầu phun Sprinkler Viking VK102 là lựa chọn dập lửa hàng đầu cho nhiều loại hình công trình:
- Tòa nhà văn phòng & Khách sạn: Lắp đặt âm trần thạch cao kết hợp nắp chụp escutcheon, đảm bảo thẩm mỹ kiến trúc hài hòa.
- Trung tâm thương mại & Bệnh viện: Bảo vệ không gian sảnh, hành lang và các phòng chức năng thuộc diện nguy cơ cháy nhẹ đến trung bình.
- Nhà xưởng công nghiệp & Kho vận: Lắp đặt dọc theo hệ thống đường ống treo âm dưới mái tôn hoặc sàn bê tông.
- Môi trường hóa chất & Hệ thống xả tràn: Sử dụng phiên bản phủ ENT/Polyester chống ăn mòn hoặc đặt hàng ở dạng đầu phun hở (open sprinkler) cho hệ thống Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK102 cung cấp hiệu suất dập lửa mạnh mẽ nhờ sự kết hợp giữa hệ số K5.6 và cấu trúc tấm định hướng phân bố nước chuẩn xác:
- Lưu lượng dập lửa tiêu chuẩn: Hệ số K5.6 (80.6 LPM/bar½) cung cấp mật độ phun nước chữa cháy tối ưu, khống chế và làm mát đám cháy tức thì.
- Phân bổ màng nước đồng đều: Tấm định hướng thiết kế hình học chính xác xé nhỏ dòng nước xả thành màng sương hình nón phủ kín diện tích bảo vệ phía dưới.
- Khả năng chịu áp lực cao: Chịu áp suất làm việc tối đa lên tới 175 psi (12 bar) và áp suất thử thủy lực tại xưởng đạt 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK102 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và chỉ dẫn từ datasheet của hãng:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK102 bắt buộc phải được lắp đặt theo hướng xuống (Pendent) vuông góc với bề mặt trần.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài 1/2 in NPT, dùng tay vặn nhẹ đầu phun vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Đối với lắp nổi, sử dụng cờ lê Standard Wrench (P/N 21475M/B). Đối với gá âm trần, sử dụng cờ lê Socket Wrench (P/N 13655W/B). Siết lực momen định mức cho ren 1/2 in NPT không quá 14 ft-lbs (19.0 N-m). Tuyệt đối không kẹp cờ lê vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Hoàn thiện toàn bộ tuyến đường ống và công trình trần thạch cao trước khi tháo nắp bảo vệ nhựa để tránh va đập cơ học gãy vỡ bầu thủy tinh.
