Mô tả
Tổng quan

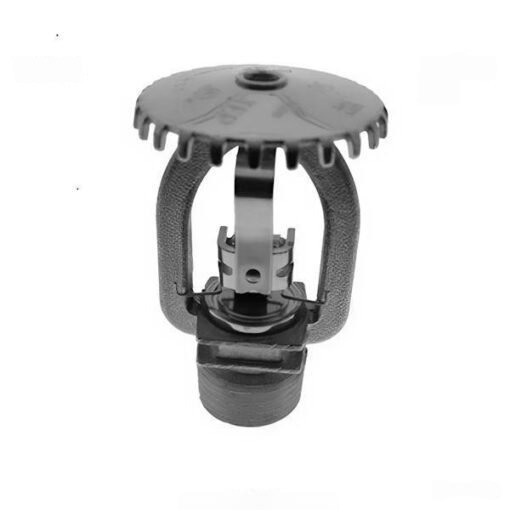

Đầu phun Sprinkler Tyco TY3111 (Model SIN TY3111 Upright Sprinkler) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) thuộc Series TY-L cao cấp, được nghiên cứu và sản xuất trực tiếp tại Anh bởi thương hiệu danh tiếng Tyco (Johnson Controls). Sản phẩm được thiết kế theo tiêu chuẩn phản ứng tiêu chuẩn và độ bao phủ tiêu chuẩn (Standard Response, Standard Coverage), chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động tại các công trình thương mại, tòa nhà văn phòng, trung tâm thương mại, nhà xưởng sản xuất, kho tàng, nhà máy lọc dầu và hóa chất thuộc nhóm nguy cơ cháy nhẹ, thông thường và cao (Light, Ordinary, or Extra Hazard).
Đầu phun sở hữu công nghệ cảm biến nhiệt dạng cầu chì hàn chảy (solder type fusible element) nhạy bén và bền bỉ. Khi nhiệt độ môi trường vượt ngưỡng định mức, liên kết solder tan chảy, giải phóng lập tức cơ cấu đòn bẩy và nút đệm chặn xả nước dập tắt đám cháy ngay từ giai đoạn bùng phát ban đầu. Với hệ số lưu lượng chuẩn K = 5.6 GPM/psi½ (80.6 Lpm/bar½) cùng kết nối ren tiêu chuẩn 1/2″ NPT, Tyco TY3111 cung cấp giải pháp tính toán thủy lực tối ưu theo chuẩn NFPA 13 (chuyên dùng cho các tuyến ống cải tạo retrofit hoặc hệ thống công trình nâng cấp). Sản phẩm đáp ứng trọn vẹn các kiểm định an toàn PCCC khắt khe hàng đầu thế giới như UL, C-UL Listed, FM Approved và EAC.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3111 được chế tạo từ các vật liệu hợp kim cao cấp chống ăn mòn, chịu được momen xoắn siết lắp đặt lớn và áp lực vận hành lâu dài trong hệ thống:

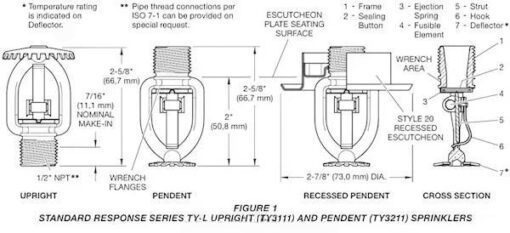

| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Frame) | Đồng thau (Brass) | Kết cấu đúc rèn nguyên khối cứng cáp, chịu lực kết nối ren 1/2″ NPT với đường ống, tích hợp gờ vặn cờ lê (wrench flanges) chống biến dạng ren khi siết lực. |
| Phần tử cầu chì (Fusible Element) | Hợp kim hàn, Đồng, Thép không gỉ | Gồm ống đồng chứa hai viên bi thép và hợp kim hàn nhạy nhiệt, tự động tan chảy chính xác ở nhiệt độ cài đặt để giải phóng van xả. |
| Nút đệm làm kín (Sealing Button) | Đồng đỏ bọc TEFLON (Bronze w/ TEFLON) | Chèn kín cửa xả nước ở trạng thái chờ trực áp lực, lớp phủ Teflon ngăn ngừa tình trạng dính kết dính và rò rỉ nước tuyệt đối. |
| Cơ cấu đòn bẩy (Strut & Hook) | Hợp kim Monel / Đồng đỏ (Bronze/MONEL) | Truyền và duy trì lực ép giữ nút đệm kín khít, bật văng tức thì khi mối hàn chảy tan để giải phóng đường xả. |
| Lò xo đẩy (Ejection Spring) | Thép không gỉ (Stainless Steel) | Tạo lực cơ học bật văng nhanh cụm nút đệm ra khỏi lối thoát nước khi đầu phun kích hoạt. |
| Tấm định hướng (Deflector) | Đồng đỏ (Bronze) | Được thiết kế gắn ở đỉnh khung theo hướng Upright, xé nhỏ dòng nước phun ngược thành màng sương phân bổ đều xuống vùng bảo vệ. |
Thân khung đúc rèn sắc sảo giúp giảm bớt lực cản dòng chảy và chịu lực cơ học vượt trội. Cụm màng đệm phủ Teflon độc quyền giúp chống hiện tượng ăn mòn và bám cặn khi tiếp xúc với môi trường nước kéo dài. Sản phẩm cung cấp đa dạng lớp hoàn thiện bề mặt như Đồng thau tự nhiên (Natural Brass), Mạ Chrome (Chrome Plated) hay Lớp phủ sáp chống ăn mòn (Wax Coated) chuyên dụng cho các môi trường hóa chất khắc nghiệt.
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3111 vận hành hoàn toàn tự động theo cơ chế tan chảy hợp kim nhiệt cơ học:
- Trạng thái chờ trực áp lực: Khi hệ thống ở điều kiện bình thường, cửa xả nước được chặn kín nhờ nút đệm bọc Teflon dưới lực nén tì đè từ cụm thanh chống (Strut), móc khóa (Hook) và ống chứa hợp kim hàn dễ chảy, giữ kín dòng nước áp lực cao bên trong đường ống.
- Phát hiện nhiệt & Kích hoạt: Khi xảy ra hỏa hoạn, dòng khí nóng bốc lên tác động trực tiếp vào bộ phần tử nhiệt. Khi nhiệt độ môi trường đạt đến ngưỡng định mức (74°C, 100°C hoặc 138°C), chất hợp kim hàn bên trong ống đồng tan chảy. Áp lực ép đẩy hai viên bi thép dịch chuyển vào trong, làm giải phóng hoàn toàn cơ cấu khóa cơ học.
- Phun nước dập lửa: Dưới tác động của lò xo đẩy bằng thép không gỉ và áp lực nước bên trong ống, cụm đòn bẩy cùng nút đệm bị đẩy văng ra ngoài. Dòng nước phun hướng lên tấm định hướng (Deflector) và tỏa ra thành màng sương hình nón phân bổ đều từ trần xuống sàn để khống chế đám cháy.
Ứng dụng
Nhờ chứng nhận UL, C-UL, FM quốc tế uy tín cùng thiết kế hướng lên bền bỉ, đầu phun Sprinkler Tyco TY3111 được tin dùng trong nhiều môi trường công trình:
- Tầng hầm để xe & Trung tâm kỹ thuật: Lắp đặt quay lên trên các đường ống treo lộ thiên, tránh che khuất bởi hệ thống dầm bê tông, ống gió hay khay cáp điện.
- Nhà xưởng công nghiệp & Kho tàng: Bảo vệ an toàn cho các khu vực sản xuất hở trần, kho chứa hàng hóa nguy cơ cháy thông thường. Đặc biệt sử dụng phiên bản phủ Wax Coated chống ăn mòn cho các nhà máy lọc dầu, nhà máy hóa chất.
- Trung tâm thương mại & Tòa nhà cao tầng: Trang bị cho các khu vực gian kỹ thuật, kho tầng hở trần.
- Hệ thống cải tạo (Retrofit): Tương thích hoàn hảo với các bài toán tính toán thủy lực cho đường ống cũ cần thay thế đầu phun K5.6 kết nối ren 1/2″ NPT theo chuẩn NFPA 13.
Khả năng chữa cháy
Khả năng chữa cháy của đầu phun Sprinkler Tyco TY3111 được khẳng định qua tính toán thủy lực thực nghiệm và biên dạng phân bố màng nước chuẩn NFPA 13:
- Độ nhạy nhiệt cầu chì chuẩn xác: Cơ chế hàn chảy nhiệt cơ học bền bỉ, vận hành ổn định và chính xác, tránh hiện tượng kích hoạt giả do biến động nhiệt đột ngột thoáng qua của môi trường.
- Lưu lượng dập lửa K5.6 tối ưu: Hệ số K = 5.6 GPM/psi½ (80.6 Lpm/bar½) cung cấp mật độ xả nước chuẩn hóa, dập tắt đám cháy nhanh chóng và kiểm soát vùng cháy lan hiệu quả.
- Biên dạng xả hướng lên (Upright Trajectory): Tấm định hướng phân tán dòng nước bắn ngược thành màng hình cầu phủ đều không gian phía dưới, đồng thời làm mát vùng không khí sát trần nhà để ngăn bùng phát nhiệt.
- Áp suất vận hành an toàn: Chịu áp suất làm việc tối đa đạt 175 psi (12.1 bar), đảm bảo an toàn tuyệt đối ngay cả khi áp lực hệ thống bơm tăng cao.
Hướng dẫn lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3111 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và hướng dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:
- Kiểm tra trước khi lắp: Quan sát trạng thái cầu chì nhiệt và các cấu kiện cơ khí. Không lắp đặt nếu phát hiện cơ cấu cầu chì bị lỏng lẻo, rỉ sét hay va đập biến dạng.
- Thao tác đấu nối ren: Quấn băng tan chuyên dụng hoặc thoa keo làm kín ren không đóng rắn lên ren ngoài 1/2″ NPT. Dùng tay vặn đầu phun TY3111 vào măng sông đường ống theo hướng quay lên (Upright).
- Siết lực bằng cờ lê chuyên dụng: Sử dụng duy nhất cờ lê chuyên dụng W-Type 9 Sprinkler Wrench (hoặc mỏ lết điều chỉnh 8–10 inch cho dòng phủ sáp) đưa vào phần đai vặn trên thân để siết. Siết lực momen tiêu chuẩn từ 7 đến 14 ft-lbs (9.5 đến 19.0 N·m) cho ren 1/2″ NPT. Tránh siết quá lực gây biến dạng chân ren dẫn đến rò rỉ nước.
- Định hướng & Bảo vệ hoàn thiện: Căn chỉnh đĩa định hướng nằm song song với tuyến ống nhánh. Tuyệt đối không sơn, mạ, phủ hay dán bất kỳ vật liệu nào lên bề mặt đầu phun và cụm cầu chì nhiệt sau khi hoàn tất thi công.
