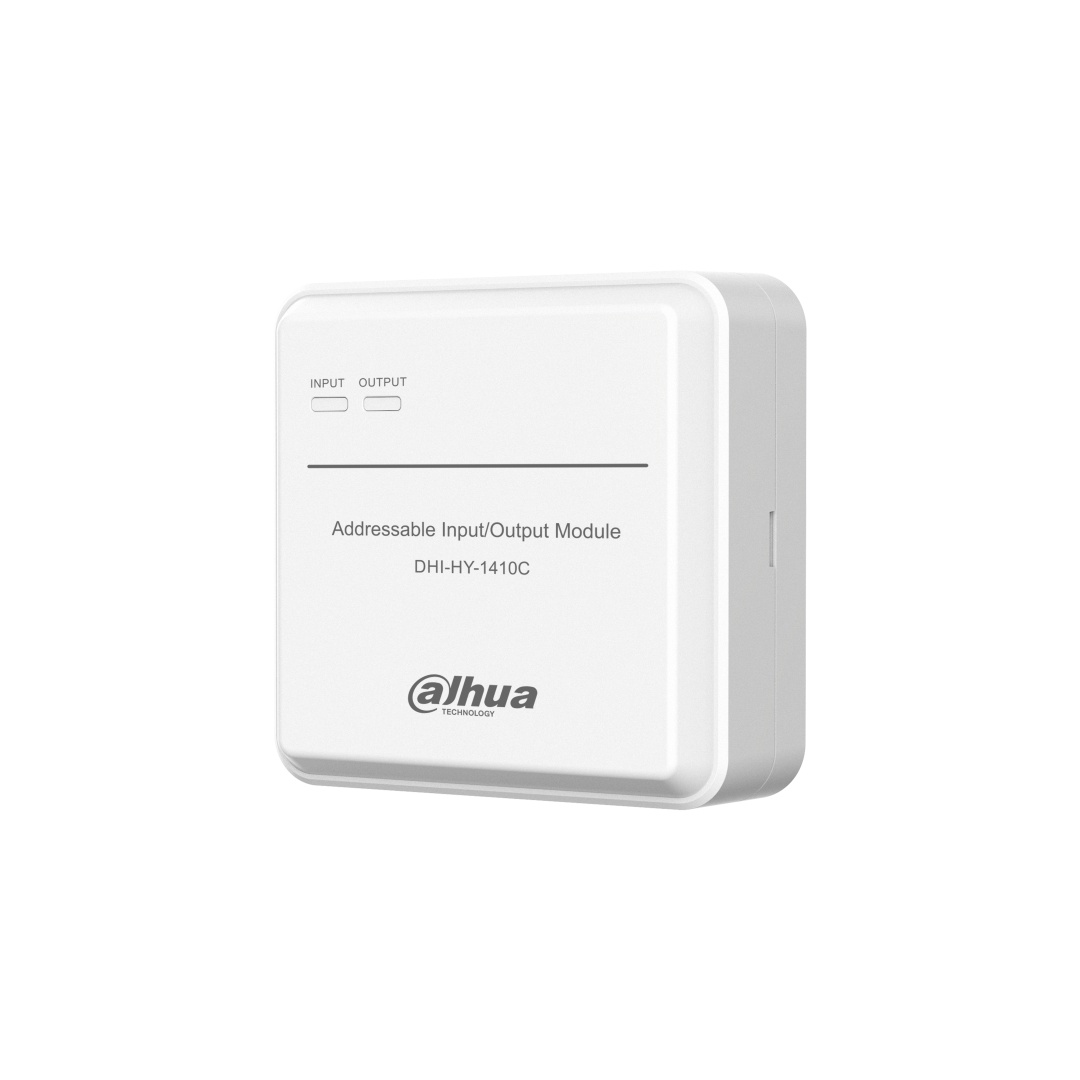

Module đầu vào, đầu ra địa chỉ Dahua DHI-HY-1410C

Tổng quan

Module đầu vào/đầu ra địa chỉ Dahua DHI-HY-1410C là thiết bị ngoại vi thông minh được thiết kế chuyên dụng để điều khiển và giám sát các thiết bị PCCC vận hành bằng cơ chế kích xung (pulse control). Sản phẩm đóng vai trò là “trạm điều phối” tại chỗ, giúp kết nối các thiết bị cơ khí vào mạng lưới báo cháy địa chỉ hiện đại.

Với cấu tạo dạng cắm (plug-in) tiện lợi, việc thi công và thay thế thiết bị trở nên vô cùng đơn giản, giúp tiết kiệm đáng kể thời gian lắp đặt. Lớp vỏ nhựa ABS màu trắng bền bỉ, đạt chứng nhận CE, đảm bảo chất lượng và độ an toàn theo tiêu chuẩn châu Âu cho mọi công trình.

DHI-HY-1410C nổi bật với khả năng tích hợp “2 trong 1”: vừa có thể xuất lệnh kích hoạt thiết bị, vừa giám sát tín hiệu phản hồi để xác nhận thiết bị đã thực thi lệnh thành công. Đây là giải pháp tối ưu cho hệ thống liên động báo cháy, đảm bảo quy trình an toàn hỏa hoạn diễn ra chính xác và khép kín.

Cơ chế vận hành

Thiết bị vận hành dựa trên giao thức truyền thông 2 dây không phân cực (Two-wire, polarity-free), tích hợp cả nguồn và tín hiệu trên cùng một cặp dây. Khi tủ trung tâm báo cháy gửi lệnh điều khiển, module sẽ kích hoạt ngõ ra dạng xung (24V/2A/25ms) để tác động vào bộ giải phóng của thiết bị ngoại vi.

Cùng lúc đó, cổng đầu vào của module liên tục giám sát trạng thái của các tiếp điểm khô thường mở từ thiết bị được điều khiển. Nếu có sự thay đổi trạng thái (như van đã mở hoặc cửa đã đóng), module sẽ gửi tín hiệu phản hồi về tủ trung tâm trong vòng chưa đầy 1 giây để xác nhận hoàn tất quy trình liên động.

Hệ thống đèn LED chỉ thị thông minh giúp người quản lý theo dõi trực quan: Đèn đầu vào sẽ sáng đứng sau khi nhận được phản hồi, trong khi đèn đầu ra sẽ sáng đứng sau khi nhận được tín hiệu bắt đầu kích hoạt. Ngoài ra, module còn có chức năng tự chẩn đoán và báo lỗi (nháy LED mỗi 2 giây) nếu đường dây gặp sự cố kỹ thuật.

Hiệu suất

DHI-HY-1410C sở hữu hiệu suất điều khiển mạnh mẽ với khả năng xuất dòng xung lên đến 2A tại điện áp 24V DC, đủ sức mạnh để kích hoạt các bộ ngắt mạch phụ trợ hoặc các van điện từ lớn. Thiết bị được trang bị bộ vi xử lý tích hợp giúp duy trì giao tiếp ổn định và chống nhiễu điện từ vượt trội.

• Tiêu thụ năng lượng thấp với dòng giám sát 300µA và dòng hoạt động ≤ 4.5mA, giúp tối ưu hóa tải trọng trên đường Loop.
• Khoảng cách giao tiếp ấn tượng lên tới 1500 mét, cho phép bao phủ các khu vực kỹ thuật nằm xa tủ trung tâm báo cháy.
• Chế độ kiểm tra đầu vào và đầu ra (Input/Output check mode) luôn được kích hoạt mặc định để đảm bảo hệ thống luôn trong trạng thái sẵn sàng cao nhất.

Thiết bị vận hành bền bỉ trong dải nhiệt độ từ -10°C đến +55°C và độ ẩm lên tới 95%. Với công nghệ kỹ thuật số tiên tiến, module cho phép lập trình địa chỉ linh hoạt từ 1 đến 254 bằng bộ mã hóa điện tử, giúp quản lý chi tiết và chính xác từng điểm liên động trong tòa nhà.

Ứng dụng

Module DHI-HY-1410C là lựa chọn lý tưởng để điều khiển các thiết bị PCCC vận hành theo kiểu kích đóng/ngắt như: van ngăn cháy (fire dampers), cửa xả khói (smoke exhaust vents), cửa cấp khí tươi (air supply vents) và các bộ giải phóng phụ trợ (shunt auxiliary release).

Sản phẩm được ứng dụng rộng rãi tại các tầng kỹ thuật của chung cư cao tầng, khách sạn, trung tâm thương mại và các nhà máy công nghiệp. Khả năng giám sát phản hồi giúp ban quản lý tòa nhà xác định chính xác thiết bị cơ khí nào đã hoạt động hoặc đang bị kẹt, từ đó đưa ra phương án xử lý sự cố kịp thời.

Trong các kịch bản báo cháy tự động, module này giúp liên kết hệ thống báo cháy với hệ thống thông gió và điều hòa không khí (HVAC), tự động ngắt nguồn khí và đóng các van ngăn cháy để cô lập đám cháy, ngăn chặn sự lan truyền của khói và lửa qua các đường ống kỹ thuật.

Lưu ý lắp đặt

Khi thi công, module cần được lắp đúng vào đế chuyên dụng và đặt trong hộp bảo vệ phù hợp để tránh bụi bẩn và ẩm mốc bám vào các terminal kết nối. Dây tín hiệu Bus nên sử dụng loại dây xoắn đôi chống nhiễu để đảm bảo tín hiệu truyền dẫn 1500m luôn đạt độ ổn định cao nhất.

Kỹ thuật viên cần thực hiện cài đặt địa chỉ cho module trước khi lắp cố định lên vị trí cao. Cần lưu ý đặc tính ngõ ra của model “C” là dạng xung (Pulse output), do đó chỉ nên kết nối với các thiết bị ngoại vi hỗ trợ cơ chế kích xung để tránh làm hỏng mạch điều khiển hoặc thiết bị được kết nối.

Định kỳ hàng quý, nên vệ sinh bề mặt nhựa và kiểm tra trạng thái của các đèn LED chỉ thị. Việc thực hiện thử nghiệm kích hoạt định kỳ các van ngăn cháy hoặc cửa xả khói thông qua module sẽ giúp đảm bảo toàn bộ hệ thống liên động PCCC của tòa nhà luôn hoạt động trơn tru khi có sự cố thật sự xảy ra.
