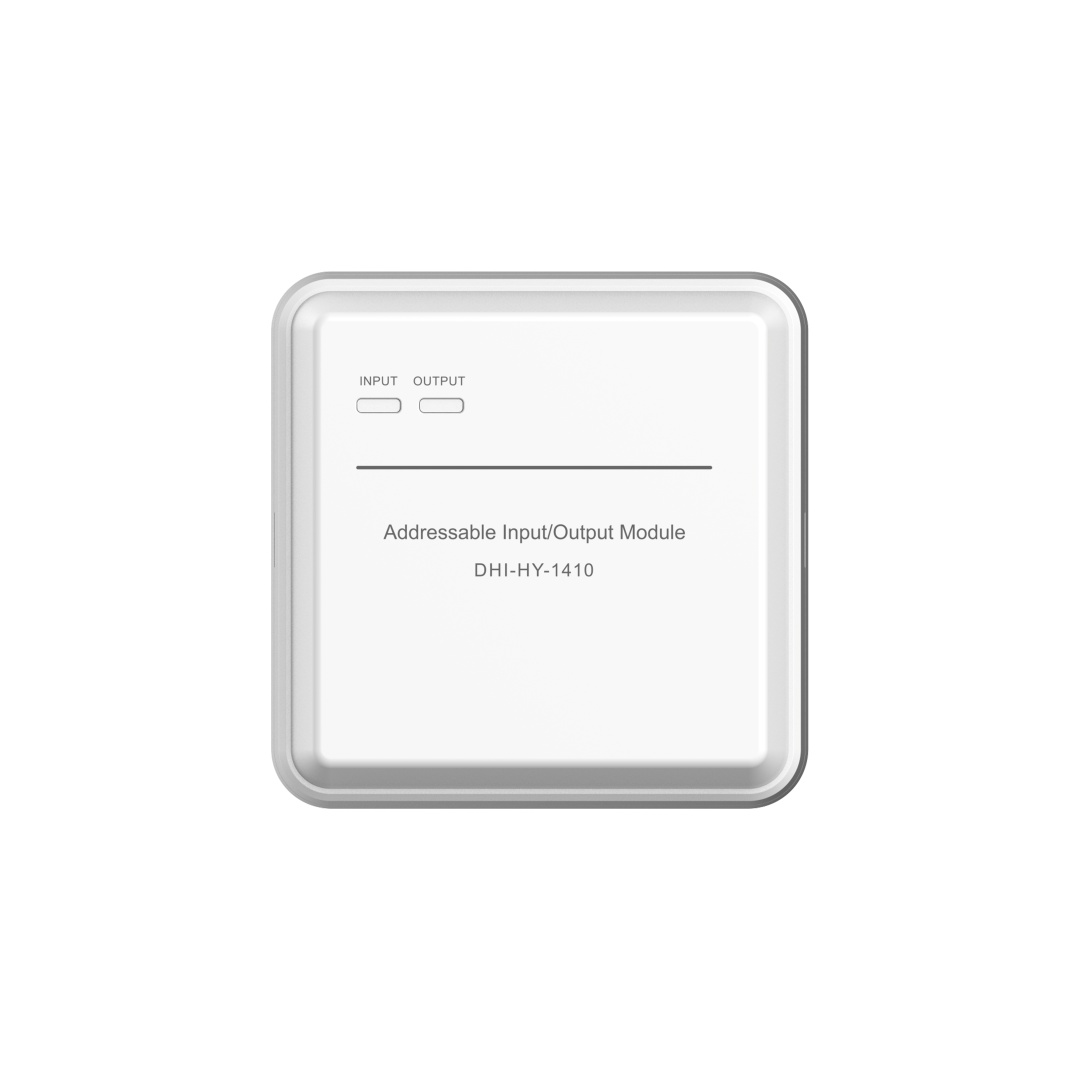

Module đầu vào, đầu ra địa chỉ Dahua DHI-HY-1410

Tổng quan

Module đầu vào/đầu ra địa chỉ Dahua DHI-HY-1410 là thiết bị ngoại vi đa năng thuộc hệ thống báo cháy địa chỉ Dahua, tích hợp hai chức năng giám sát và điều khiển trong một thiết bị duy nhất. Sản phẩm đóng vai trò then chốt trong việc điều phối các kịch bản liên động PCCC phức tạp của tòa nhà.

Với cấu trúc dạng cắm (plug-in) thông minh, DHI-HY-1410 cho phép triển khai thi công cực kỳ nhanh chóng và thẩm mỹ. Lớp vỏ nhựa ABS màu trắng bền bỉ cùng trọng lượng nhẹ (120g) giúp thiết bị dễ dàng lắp đặt tại các khu vực trần kỹ thuật hoặc bên trong các tủ điều khiển hệ thống phụ trợ.

Thiết bị tuân thủ nghiêm ngặt tiêu chuẩn EN54-18, đảm bảo tính đồng bộ và độ tin cậy tuyệt đối khi kết nối với tủ trung tâm báo cháy Dahua. Đây là giải pháp tối ưu để tối giản số lượng thiết bị trên đường Loop mà vẫn đảm bảo đầy đủ các chức năng giám sát phản hồi và kích hoạt điều khiển.

Cơ chế vận hành

DHI-HY-1410 vận hành thông qua giao thức truyền thông kỹ thuật số 2 dây không phân cực, cho phép truyền tải dữ liệu và nguồn điện đồng thời. Module có khả năng nhận lệnh từ tủ trung tâm để kích hoạt đầu ra (Output) và đồng thời nhận tín hiệu phản hồi (Feedback) từ các thiết bị ngoại vi qua đầu vào (Input).

Hệ thống đèn LED kép trên mặt thiết bị cung cấp thông tin trạng thái cực kỳ chi tiết: đèn báo đầu vào nháy đỏ khi giám sát và sáng đứng khi nhận phản hồi; đèn báo đầu ra sẽ sáng đứng ngay khi nhận lệnh kích hoạt. Cơ chế này giúp kỹ thuật viên nhận diện chính xác trạng thái liên động ngay tại hiện trường.

Mỗi module được gán một địa chỉ duy nhất trong dải từ 1 đến 254 bằng bộ lập trình cầm tay chuyên dụng. Khi có sự cố, thiết bị sẽ gửi thông tin về tủ trung tâm trong vòng chưa đầy 1 giây, đảm bảo tính thời gian thực cho các hoạt động điều khiển thoát hiểm tự động như hạ thang máy hoặc đóng cửa ngăn cháy.

Hiệu suất

DHI-HY-1410 sở hữu hiệu suất hoạt động vượt trội với dòng điện giám sát siêu thấp chỉ 150µA, giúp tối ưu hóa dung lượng tải của đường Loop. Khả năng truyền tải tín hiệu ổn định lên đến 1500 mét giúp thiết bị đáp ứng tốt các yêu cầu của những dự án có quy mô hạ tầng trải rộng.

• Cung cấp ngõ ra điều khiển chủ động và tiếp điểm khô NO/NC, linh hoạt kết nối với nhiều loại thiết bị ngoại vi khác nhau.
• Tích hợp thuật toán xử lý của vi điều khiển giúp thiết bị có khả năng chống nhiễu điện từ mạnh mẽ và độ ổn định cực cao.
• Chế độ kiểm tra đầu vào và đầu ra (Input/Output check mode) luôn được kích hoạt mặc định để đảm bảo tính sẵn sàng của hệ thống.

Thiết bị vận hành ổn định trong dải nhiệt độ từ -10°C đến +55°C và độ ẩm lên tới 95%. Với công nghệ bù lỗi và tự chẩn đoán, module sẽ phát tín hiệu cảnh báo nhanh (nháy LED mỗi 2 giây) về tủ trung tâm ngay khi phát hiện bất kỳ sự cố kỹ thuật nào trên đường dây kết nối.

Ứng dụng

Module DHI-HY-1410 là lựa chọn lý tưởng để điều khiển và giám sát các hệ thống liên động như thang máy, cửa cuốn ngăn cháy (Fire Shutter), và quạt tăng áp cầu thang. Thiết bị vừa ra lệnh kích hoạt hệ thống, vừa giám sát tín hiệu phản hồi để xác nhận hệ thống đã thực thi lệnh thành công.

Sản phẩm được ứng dụng rộng rãi tại các trung tâm thương mại, chung cư cao tầng, khách sạn và nhà máy sản xuất. Trong các kịch bản sơ tán, module này giúp tự động hóa việc ngắt hệ thống điều hòa và chuyển đổi hệ thống âm thanh sang chế độ phát báo động khẩn cấp một cách đồng bộ.

Nhờ khả năng tích hợp “2 trong 1”, DHI-HY-1410 giúp chủ đầu tư tiết kiệm chi phí vật tư dây dẫn và đơn giản hóa sơ đồ đấu nối kỹ thuật. Sự hiện diện của thiết bị mang lại tính chuyên nghiệp và đảm bảo các tiêu chuẩn an toàn PCCC cao nhất cho mọi loại hình công trình.

Lưu ý lắp đặt

Khi thi công, cần đảm bảo module được lắp đúng vào đế đi kèm và đặt trong hộp bảo vệ phù hợp để tránh bụi bẩn xâm nhập vào terminal. Dây tín hiệu Bus nên sử dụng loại dây xoắn đôi chống nhiễu để đảm bảo khoảng cách truyền dẫn 1500m đạt hiệu quả truyền dữ liệu tốt nhất.

Việc lập trình địa chỉ cho thiết bị phải được thực hiện trước khi lắp cố định lên vị trí cao. Kỹ thuật viên cần lưu ý đấu nối đúng các tiếp điểm NO/NC theo yêu cầu của thiết bị ngoại vi và kiểm tra kỹ lưỡng các ngõ ra nguồn để tránh tình trạng quá tải mạch relay bên trong module.

Định kỳ hàng quý, nên thực hiện vệ sinh bề mặt thiết bị và thử nghiệm kịch bản liên động (ví dụ: kích hạ thử cửa cuốn) để đảm bảo cả chức năng điều khiển và chức năng giám sát phản hồi đều hoạt động chính xác. Việc theo dõi đèn LED chỉ thị sẽ giúp phát hiện sớm các nguy cơ hở mạch hoặc ngắn mạch đường dây.
