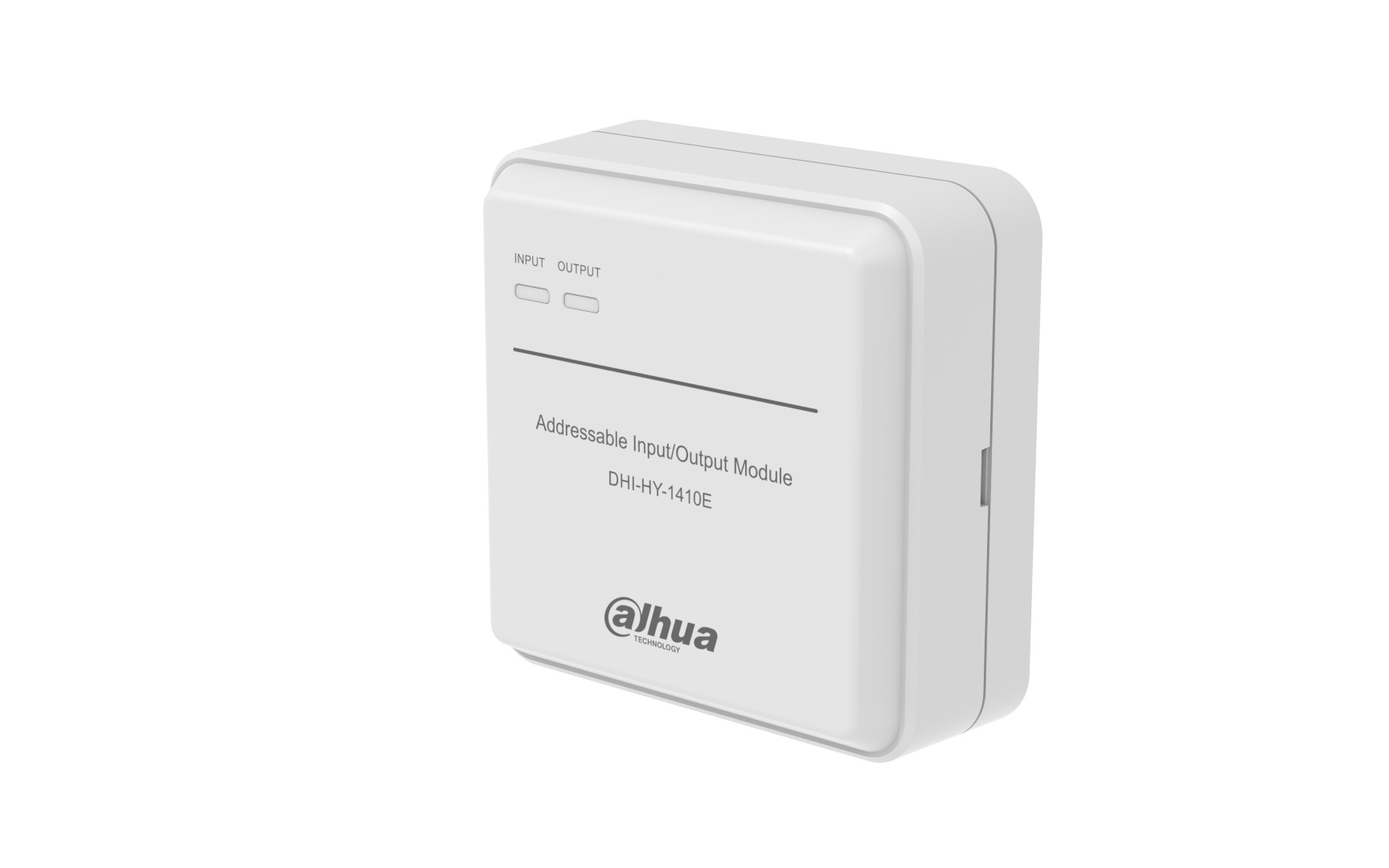

Module đầu vào, đầu ra địa chỉ Dahua DHI-HY-1410E

Tổng quan

Module đầu vào/đầu ra địa chỉ Dahua DHI-HY-1410E là thiết bị ngoại vi thông minh được thiết kế chuyên dụng để điều khiển và giám sát các thiết bị PCCC yêu cầu nguồn 24V DC để kích hoạt. Sản phẩm đóng vai trò là “mắt xích” quan trọng trong hệ thống báo cháy địa chỉ, giúp tự động hóa các kịch bản liên động bảo vệ tòa nhà.

Với cấu trúc dạng cắm (plug-in) hiện đại, việc lắp đặt và bảo trì thiết bị trở nên vô cùng đơn giản, giúp tối ưu hóa thời gian thi công tại hiện trường. Lớp vỏ nhựa ABS màu trắng bền bỉ cùng trọng lượng siêu nhẹ (95g) cho phép thiết bị dễ dàng tích hợp vào các hộp kỹ thuật hoặc lắp đặt trực tiếp tại vị trí thiết bị ngoại vi.

DHI-HY-1410E đạt chứng nhận CE quốc tế, khẳng định chất lượng linh kiện và độ tin cậy vận hành theo tiêu chuẩn châu Âu. Đây là giải pháp tích hợp “2 trong 1” giúp hệ thống vừa có thể ra lệnh điều khiển, vừa nhận tín hiệu phản hồi để đảm bảo quy trình an toàn hỏa hoạn diễn ra chính xác.

Cơ chế vận hành

Thiết bị vận hành dựa trên giao thức truyền thông 2 dây không phân cực (Two-wire, polarity-free), tích hợp đồng thời cả nguồn và tín hiệu trên cùng một đường truyền. Khi nhận lệnh từ tủ trung tâm báo cháy, module sẽ kích hoạt ngõ ra chủ động (Active output) cung cấp dòng điện DC24V/40mA để tác động trực tiếp vào thiết bị kết nối.

Song song với lệnh điều khiển, cổng đầu vào của module liên tục giám sát trạng thái tiếp điểm khô (NO) từ thiết bị ngoại vi. Ngay khi thiết bị phản hồi (ví dụ: máy bơm đã chạy hoặc van đã mở), module sẽ gửi thông tin xác nhận về tủ trung tâm trong vòng chưa đầy 1 giây, giúp người quản lý nắm bắt trạng thái thực tế của hệ thống.

Hệ thống đèn LED chỉ thị trên mặt module cung cấp thông tin trạng thái trực quan: Đèn đầu vào sẽ sáng đứng sau khi nhận phản hồi, còn đèn đầu ra sẽ sáng đứng sau khi nhận lệnh kích hoạt. Ngoài ra, module còn tích hợp chức năng tự chẩn đoán lỗi (nháy LED mỗi 2 giây) để cảnh báo các sự cố kỹ thuật về đường dây hoặc linh kiện.

Hiệu suất

DHI-HY-1410E sở hữu hiệu suất hoạt động vượt trội với khả năng chống nhiễu điện từ mạnh mẽ nhờ bộ vi xử lý tích hợp. Thiết bị duy trì dòng điện giám sát siêu thấp chỉ 150µA, giúp giảm thiểu đáng kể tải trọng trên đường Loop của tủ trung tâm báo cháy.

• Cung cấp ngõ ra chủ động DC24V/40mA, phù hợp để kích hoạt trực tiếp các relay trung gian hoặc các cuộn dây điện từ công suất nhỏ.
• Khoảng cách truyền tín hiệu ổn định lên đến 1500 mét, đáp ứng tốt yêu cầu của các dự án có quy mô hạ tầng trải rộng và phức tạp.
• Chế độ kiểm tra đầu vào và đầu ra (Input/Output check mode) được kích hoạt mặc định, đảm bảo tính sẵn sàng cao nhất cho toàn bộ mạng lưới liên động.

Thiết bị cho phép lập trình địa chỉ linh hoạt từ 1 đến 254 bằng bộ mã hóa điện tử cầm tay. Hiệu suất vận hành được duy trì ổn định trong dải nhiệt độ từ -10°C đến +55°C và độ ẩm lên tới 95%, đảm bảo khả năng bảo vệ xuyên suốt trong các môi trường kỹ thuật khắc nghiệt.

Ứng dụng

Module DHI-HY-1410E là lựa chọn lý tưởng để điều khiển liên động các thiết bị yêu cầu nguồn 24V để khởi động như: Relay trung gian, van điện từ (electromagnetic valves), máy bơm chữa cháy (fire pumps) và các quạt tăng áp/hút khói (fire fans).

Sản phẩm được ứng dụng rộng rãi tại các phòng máy kỹ thuật, tầng hầm chung cư, khách sạn và các nhà máy sản xuất. Khả năng giám sát phản hồi giúp ban quản lý tòa nhà xác nhận chắc chắn rằng các thiết bị chữa cháy quan trọng đã thực sự hoạt động sau khi có lệnh điều khiển từ tủ trung tâm.

Trong các kịch bản báo cháy tự động, module này đóng vai trò điều phối việc ngắt hệ thống điện không ưu tiên và kích hoạt hệ thống thông gió khẩn cấp. Sự chuyên nghiệp và khả năng tích hợp cao của DHI-HY-1410E giúp tối ưu hóa chi phí vật tư dây dẫn và nâng cao tính thẩm mỹ cho hệ thống PCCC của công trình.

Lưu ý lắp đặt

Khi thi công, module cần được lắp đúng vào đế chuyên dụng và đặt trong hộp bảo vệ phù hợp để tránh bụi bẩn và ẩm mốc bám vào terminal kết nối. Dây tín hiệu Bus nên sử dụng loại dây xoắn đôi chống nhiễu để đảm bảo tín hiệu truyền dẫn 1500m luôn đạt độ ổn định cao nhất.

Kỹ thuật viên cần lưu ý cài đặt địa chỉ cho module trước khi lắp cố định lên cao. Cần kiểm tra kỹ dòng khởi động của thiết bị ngoại vi để đảm bảo không vượt quá mức 40mA của ngõ ra chủ động; trường hợp thiết bị có công suất lớn, cần kết nối thông qua một relay trung gian để bảo vệ module.

Định kỳ hàng quý, nên vệ sinh bề mặt thiết bị và thực hiện thử nghiệm kích hoạt kịch bản liên động (ví dụ: kích chạy thử quạt hút khói) để xác nhận cả lệnh điều khiển và tín hiệu phản hồi đều hoạt động trơn tru. Việc theo dõi trạng thái đèn LED sẽ giúp phát hiện sớm các nguy cơ hở mạch hoặc lỗi kết nối trên đường truyền.
