Tủ báo cháy 6 kênh Dahua DHI-HY-C102-6

Tổng quan

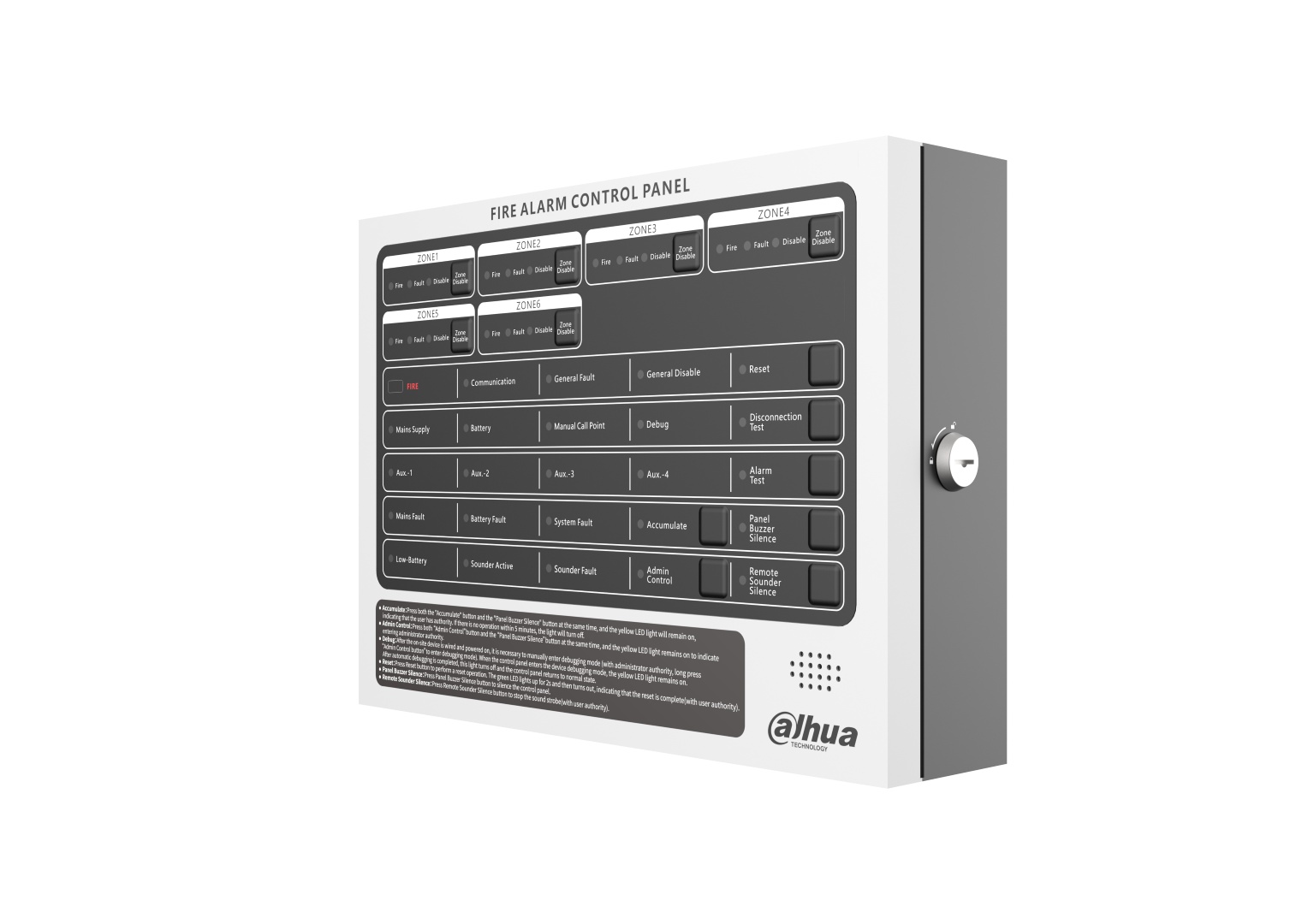

Tủ trung tâm báo cháy thường Dahua DHI-HY-C102-6 là thiết bị điều khiển trung tâm thuộc hệ thống báo cháy quy chuẩn (Conventional), được thiết kế với cấu hình 6 vùng (zones) giám sát độc lập. Sản phẩm được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn châu Âu EN54-2 và EN54-4, đảm bảo độ tin cậy và tính pháp lý cao cho các công trình PCCC.

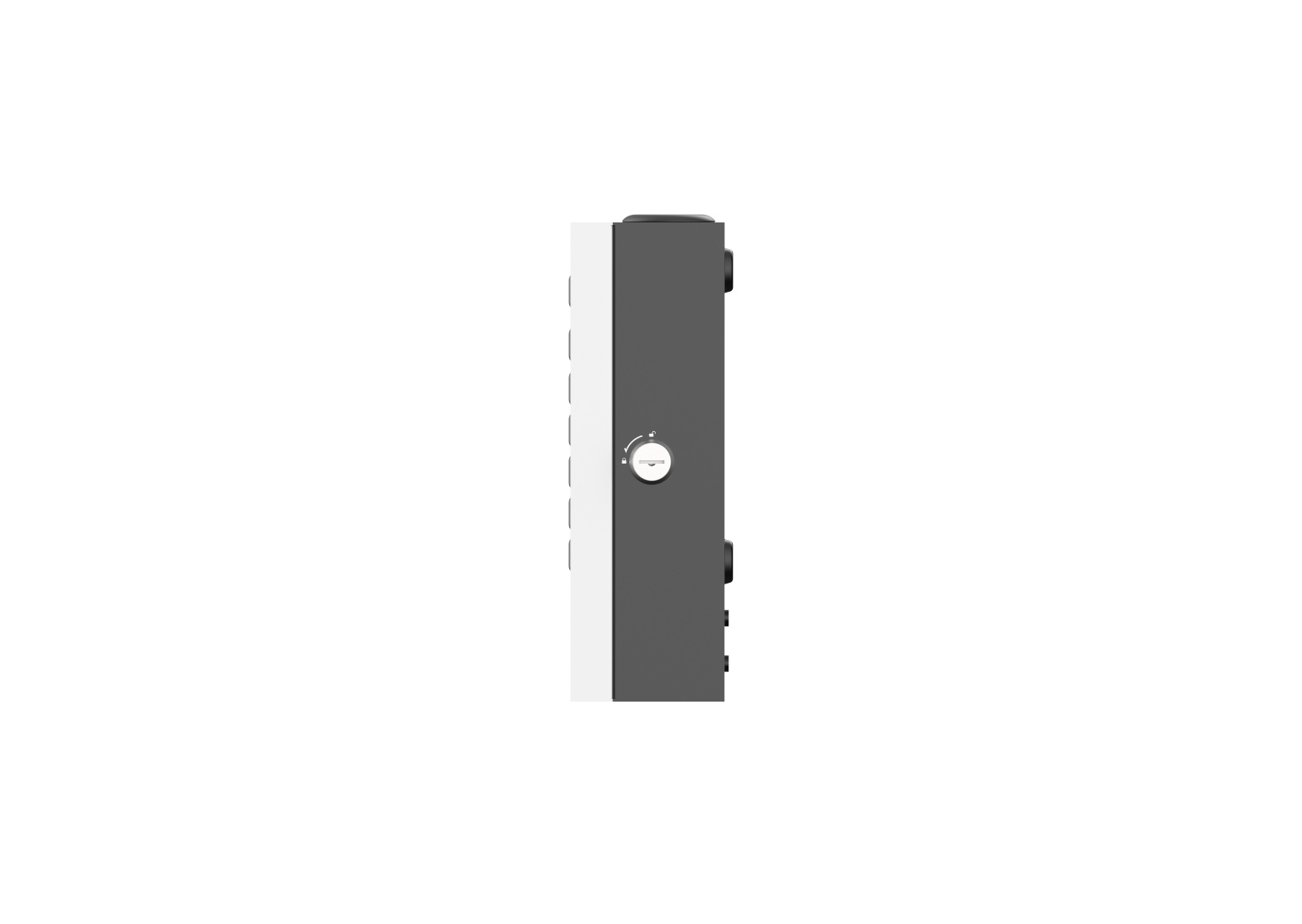

Thiết bị sở hữu dải nguồn cấp rộng từ 90VAC đến 270VAC, giúp duy trì hoạt động ổn định ngay cả trong điều kiện điện áp lưới không đồng nhất. Với thiết kế vỏ kim loại chắc chắn, đạt cấp bảo vệ IP30, DHI-HY-C102-6 bảo vệ tốt các mạch điện tử bên trong khỏi sự xâm nhập của vật rắn và bụi bẩn thông thường.

Điểm mạnh của dòng sản phẩm này là khả năng tích hợp công nghệ IOT thông qua cổng Ethernet sẵn có, cho phép kết nối với các nền tảng quản lý đám mây. Đây là giải pháp hiện đại, giúp chủ đầu tư dễ dàng giám sát trạng thái an toàn của tòa nhà mọi lúc, mọi nơi thông qua internet.

Cơ chế vận hành

DHI-HY-C102-6 vận hành dựa trên nguyên lý giám sát các biến đổi về dòng điện và điện trở trên 6 kênh tín hiệu. Khi các đầu báo khói, đầu báo nhiệt hoặc nút nhấn khẩn cấp gửi tín hiệu về, tủ sẽ ngay lập tức phân tích và phát ra các cảnh báo bằng âm thanh, hình ảnh thông qua hệ thống đèn LED và còi buzzer nội bộ.

Tủ được trang bị hệ thống quản lý nguồn thông minh với khả năng tự động chuyển đổi giữa nguồn điện chính và 2 ắc quy chì-axit dự phòng (12V/2.5Ah). Cơ chế này đảm bảo hệ thống báo cháy không bao giờ bị gián đoạn, ngay cả khi xảy ra sự cố cắt điện lưới trong thời gian dài.

Bên cạnh đó, thiết bị còn hỗ trợ cổng RS-485 cho phép liên kết nhiều tủ trung tâm với nhau (Panel Linkage). Cơ chế này tạo ra một mạng lưới quản lý tập trung, giúp các tủ có thể chia sẻ thông tin báo động và lỗi kỹ thuật, tối ưu hóa quy trình xử lý sự cố cho các công trình có nhiều khu vực.

Hiệu suất

Về hiệu suất kết nối, DHI-HY-C102-6 cho phép lắp đặt tối đa 25 đầu báo trên mỗi zone, mang lại tổng khả năng quản lý lên đến 150 thiết bị đầu cuối. Đây là hiệu suất lý tưởng cho các mặt sàn có diện tích vừa và lớn, đảm bảo không có điểm mù trong giám sát cháy nổ.

• Trang bị 4 tiếp điểm khô (Dry Contacts) cho phép điều khiển linh hoạt các hệ thống ngoại vi như thang máy, quạt tăng áp hoặc cửa chống cháy.
• Khả năng lưu trữ lịch sử sự kiện mạnh mẽ, hỗ trợ ghi lại và xuất dữ liệu về các sự kiện cháy, lỗi và thao tác vận hành để phân tích kỹ thuật.
• Ngõ ra Fire Bell chuyên dụng cung cấp dòng điện DC 28V/500mA, đủ sức mạnh để kích hoạt đồng thời hệ thống chuông và đèn báo cháy cường độ cao.

Thiết bị duy trì hiệu suất ổn định trong dải nhiệt độ từ -10°C đến +50°C. Hệ thống âm thanh cảnh báo lỗi đạt mức 50dB và báo động đạt mức 60dB, đảm bảo các tín hiệu nguy hiểm luôn được nhận diện rõ ràng tại phòng trực ban hoặc khu vực lắp đặt.

Ứng dụng

Với cấu hình 6 kênh giám sát, tủ báo cháy Dahua DHI-HY-C102-6 là lựa chọn hoàn hảo cho các khách sạn, trung tâm thương mại mini, bệnh viện và trường học. Việc chia thành 6 zone giúp người quản lý dễ dàng tách biệt các khu vực như: hầm xe, khu bếp, sảnh chờ và các dãy hành lang phòng ngủ.

Sản phẩm cũng rất phổ biến trong các nhà xưởng công nghiệp nhẹ, kho hàng và các tòa nhà văn phòng cao tầng. Khả năng kết nối IOT giúp ban quản lý tòa nhà có thể tích hợp thông tin báo cháy vào hệ thống quản lý an ninh chung, nâng cao năng suất điều hành và an toàn lao động.

Nhờ tính năng lưu trữ và xuất báo cáo dữ liệu, thiết bị hỗ trợ đắc lực cho công tác hậu kiểm và nghiệm thu PCCC định kỳ. Mọi thông tin về trạng thái hệ thống đều được minh bạch hóa, giúp chủ đầu tư kiểm soát tốt chi phí bảo trì và vận hành thiết bị.

Lưu ý lắp đặt

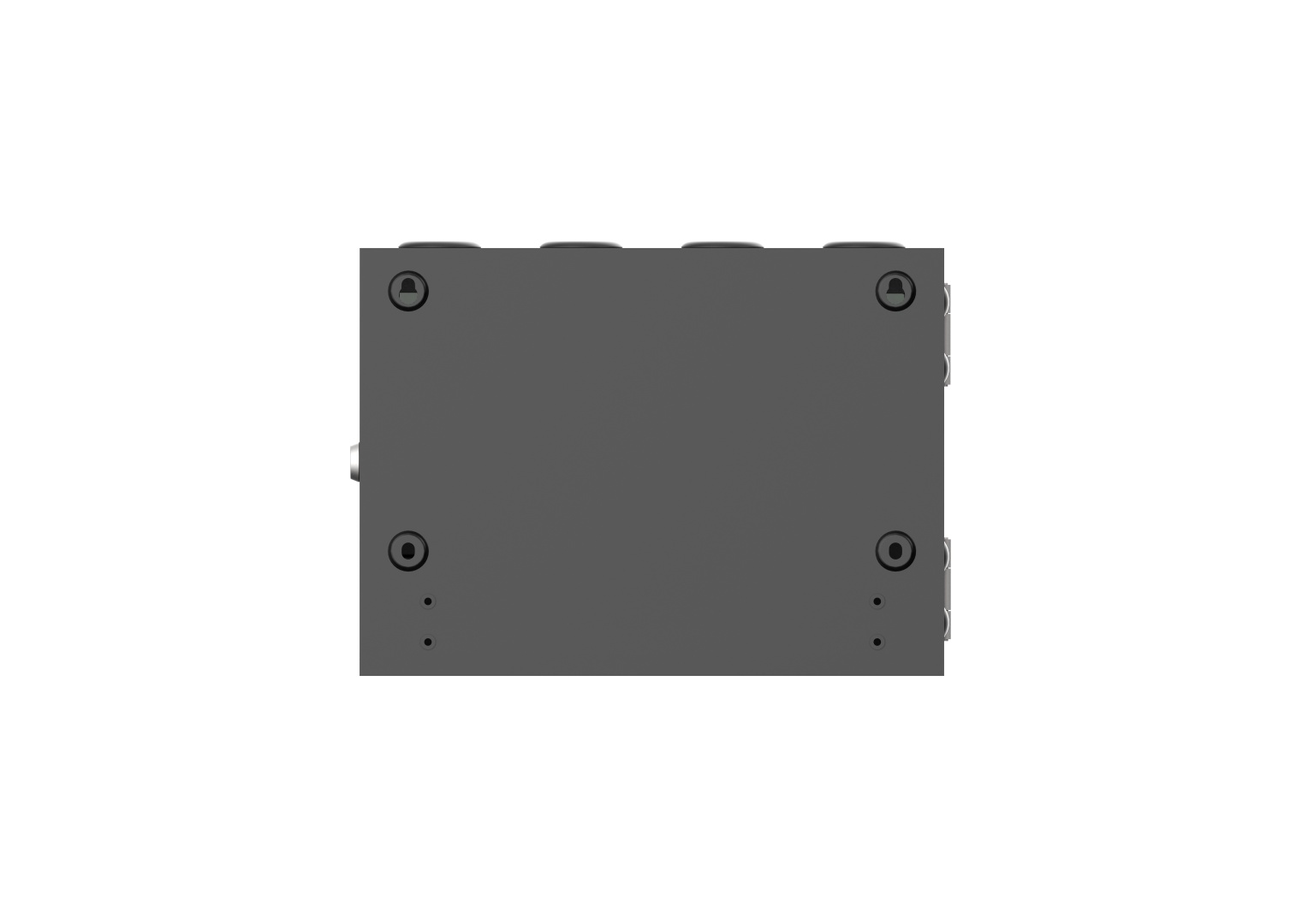

Thiết bị được thiết kế để lắp đặt treo tường (Wall mount) ở vị trí khô ráo và thoáng mát. Khi thi công, cần lưu ý bố trí không gian xung quanh tủ đủ rộng để thuận tiện cho việc mở cánh tủ bảo trì ắc quy và kiểm tra các đầu nối dây tín hiệu của 6 vùng giám sát.

Cần tuân thủ đúng sơ đồ đấu nối cho 2 ắc quy dự phòng 12V để đảm bảo mạch sạc thông minh EN54-4 hoạt động chính xác. Các cổng RS-485 và Ethernet nên được kết nối bằng dây cáp có vỏ bọc chống nhiễu để duy trì tốc độ truyền tải dữ liệu IOT ổn định, không bị ảnh hưởng bởi nhiễu điện từ.

Sau khi lắp đặt, người dùng nên thực hiện thao tác kiểm tra thực tế (Simulation) trên từng zone để xác nhận tín hiệu từ đầu báo truyền về tủ và lệnh kích hoạt chuông đèn hoạt động trơn tru. Việc vệ sinh bụi bẩn bám trên bảng điều khiển định kỳ sẽ giúp đèn LED chỉ thị luôn hiển thị rõ nét nhất.
