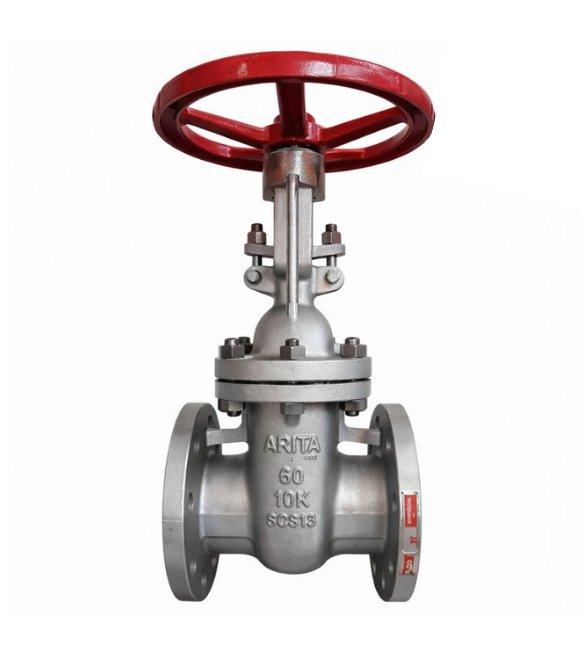

Van cổng inox Arita ARV-101FE(J) là dòng van cửa ty nổi (Rising Stem) cao cấp, được chế tác từ thép không gỉ bởi tập đoàn Unimech Malaysia. Sản phẩm được thiết kế và sản xuất dựa trên tiêu chuẩn API 603 khắt khe, đảm bảo độ tin cậy vượt trội.
Thiết bị sở hữu cấu trúc mặt bích đạt chuẩn JIS B2220, giúp việc kết nối vào các hệ thống đường ống công nghiệp trở nên đồng bộ và an toàn tuyệt đối. Đây là giải pháp chiến lược cho các hạ tầng yêu cầu khả năng quan sát trạng thái vận hành trực quan từ xa.
Arita ARV-101FE(J) khẳng định vị thế dẫn đầu trong hệ sinh thái van công nghiệp nhờ sự kết hợp giữa vật liệu chống ăn mòn và quy chuẩn thiết kế quốc tế. Sản phẩm chuyên dụng cho các môi trường lưu chất khắt khe như nước, dầu và các loại khí đặc thù.
Cấu tạo kỹ thuật
Thân van và nắp được đúc từ thép không gỉ A351 CF8, mang lại khả năng kháng hóa chất và chống oxy hóa mạnh mẽ trong mọi điều kiện thời tiết. Trục van (Stem) bằng vật liệu F304 gia công tinh xảo, đảm bảo hành trình nâng hạ mượt mà.
Hệ thống làm kín sử dụng đệm Gasket kết hợp giữa SS304 và Graphite, cùng bộ Packing bằng Graphite nguyên chất giúp ngăn chặn rò rỉ ở nhiệt độ cực cao. Tay quay vô lăng (Handwheel) bằng vật liệu QT200 bền bỉ, giúp người vận hành thao tác nhẹ nhàng.
- Thân và Đĩa van: Vật liệu inox A351 CF8 chuyên dụng cho môi trường ăn mòn.
- Hệ thống làm kín: Graphite chịu nhiệt cao phối hợp cùng SS304 tăng cường độ bền.
- Trục và Đai ốc: Thép không gỉ F304 và đồng (Cu) giúp chống kẹt cứng cơ học.
- Bulông và Ốc vít: Thép không gỉ A2-70/304 đảm bảo tính đồng bộ hóa vật liệu.
Dải kích thước
Model ARV-101FE(J) sở hữu dải kích thước rộng từ DN40 đến DN200, đáp ứng đầy đủ nhu cầu cho cả ống nhánh và đường trục chính. Chiều dài Face-to-face chuẩn JIS B2002 giúp việc thay thế thiết bị cũ trở nên đơn giản.

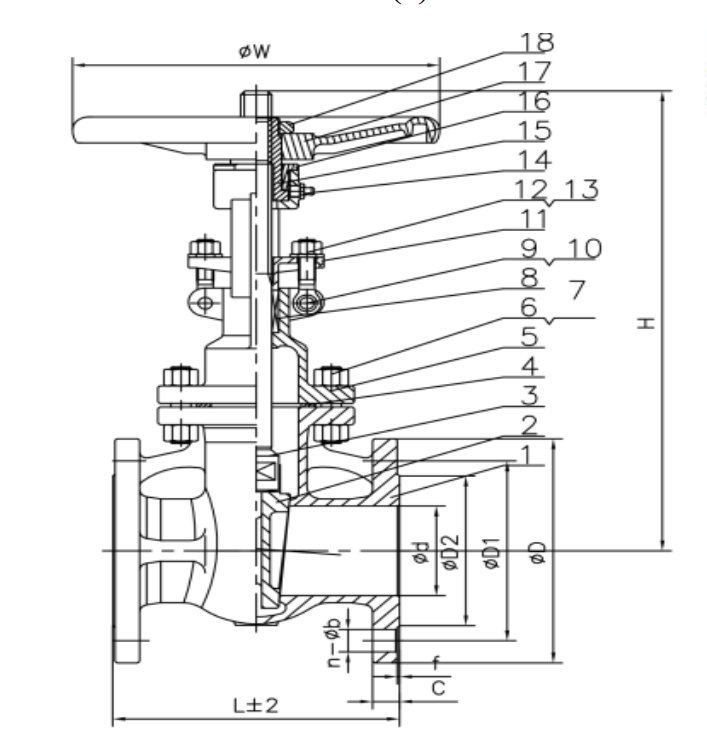

Mỗi thông số kích thước từ đường kính lỗ bulông đến chiều cao van đều được chuẩn hóa để chịu được áp suất vận hành 16 Kgf/cm². Dưới đây là bảng thông số kỹ thuật chi tiết (mm) giúp kỹ sư tối ưu hóa không gian lắp đặt:
| Kích cỡ (DN) | Chiều dài L (mm) | Chiều cao H (mm) | Số lỗ bulông (n-Ød) | Tay quay W (mm) |
|---|---|---|---|---|
| DN50 | 178 | 309 | 4-Ø19 | 200 |
| DN100 | 229 | 451 | 8-Ø19 | 280 |
| DN150 | 267 | 587 | 8-Ø23 | 320 |
| DN200 | 292 | 729 | 12-Ø23 | 350 |
Hiệu suất thực tế
Van vận hành ấn tượng trong dải nhiệt độ cực rộng từ -29°C đến 425°C, thách thức mọi hệ thống hơi nóng công suất lớn. Quy trình kiểm tra áp suất vỏ (Shell) đạt 30 Kgf/cm² đảm bảo an toàn tuyệt đối cho người vận hành.
Hiệu suất làm kín tại ghế van (Seat) đạt 22 Kgf/cm² theo tiêu chuẩn API 598, loại bỏ hoàn toàn rủi ro thất thoát lưu chất quý giá. Lòng van được gia công trơn nhẵn giúp lưu chất đi qua thuận lợi, giảm thiểu sụt áp và tiết kiệm điện năng cho trạm bơm.
Thiết kế ty nổi giúp phần ren trục van không tiếp xúc trực tiếp với lưu chất, từ đó bảo vệ bộ phận truyền động khỏi sự mài mòn hóa học. Đây là ưu điểm giúp Arita ARV-101FE(J) duy trì độ nhạy và tuổi thọ vượt trội so với các dòng van ty chìm thông thường.
Kỹ thuật lắp đặt
Khi lắp đặt, kỹ thuật viên cần tuân thủ tiêu chuẩn mặt bích JIS B2220 và vệ sinh sạch sẽ bề mặt kết nối để tránh rò rỉ tại gioăng đệm. Việc siết bulông mặt bích cần thực hiện đối xứng để đảm bảo thân van inox không bị ứng suất cục bộ gây biến dạng.
Do đặc thù ty nổi, vị trí lắp đặt phải có không gian phía trên đủ rộng để trục van có thể nâng hết hành trình khi van mở hoàn toàn (chiều cao H). Nên lắp đặt kèm theo lọc Y phía trước để bảo vệ cánh van inox khỏi các tạp chất rắn làm trầy xước bề mặt làm kín.
Thường xuyên kiểm tra và bổ sung mỡ bôi trơn tại vị trí Lubricator (14) để đảm bảo bộ phận Stem Nut (15) bằng đồng luôn hoạt động trơn tru. Thao tác đóng mở định kỳ sẽ giúp loại bỏ cặn bám, duy trì hiệu suất làm việc tốt nhất cho toàn bộ hệ thống van công nghiệp.
Phạm vi ứng dụng
Arita ARV-101FE(J) là lựa chọn hàng đầu cho các nhà máy lọc hóa dầu, nhiệt điện và dây chuyền sản xuất hóa chất yêu cầu chịu nhiệt độ cao. Khả năng kháng ăn mòn của inox CF8 giúp van hoạt động bền bỉ trong các môi trường xử lý nước thải công nghiệp.
Trong lĩnh vực hạ tầng, sản phẩm ứng dụng hiệu quả cho các hệ thống hơi nóng trung tâm và các bồn chứa lưu chất lỏng đặc thù. Tính trực quan của ty nổi giúp van được ưu tiên lắp đặt tại các vị trí kiểm soát an toàn trong hệ thống PCCC công nghiệp.
Với uy tín từ Unimech Malaysia, dòng van này mang lại giải pháp cơ điện bền vững cho các dự án xây dựng hạ tầng và khu chế xuất. Sự đa dạng về kích thước và khả năng chịu tải áp suất giúp sản phẩm đáp ứng hoàn hảo mọi yêu cầu khắt khe của các kỹ sư thiết kế.
