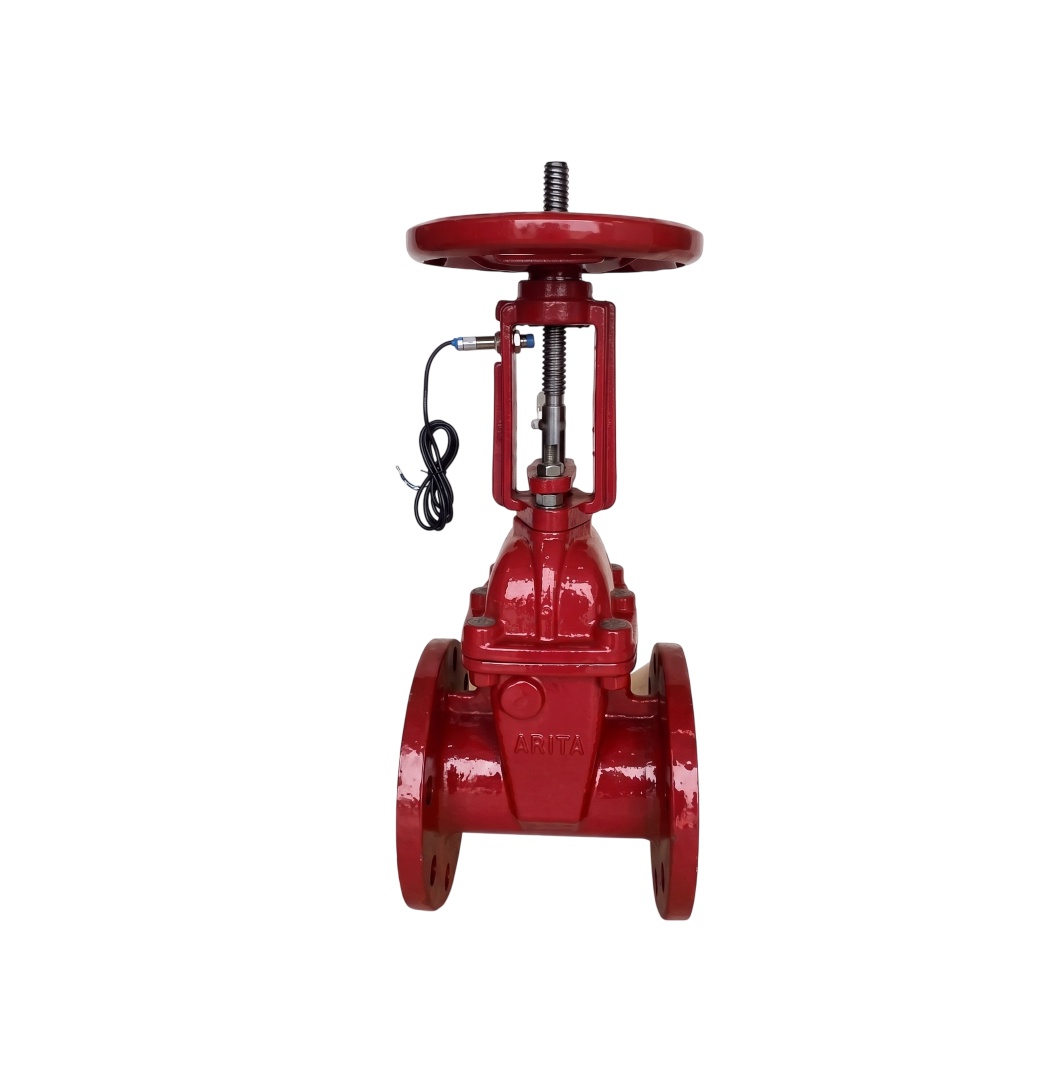

Van cổng Arita DIG-R-PN16

Tổng quan

Van cổng Arita DIG-R-PN16 là dòng van ty nổi (Rising Stem) cao cấp thuộc hệ sinh thái Unimech Group Malaysia. Thiết bị được chế tạo chuyên biệt cho các hệ thống kiểm soát lưu chất công nghiệp yêu cầu tính trực quan cao khi vận hành.

Sản phẩm đạt tiêu chuẩn thiết kế BS 5163, kết hợp với lớp sơn phủ Epoxy bảo vệ bề mặt tối ưu trong môi trường khắc nghiệt. Đây là giải pháp chiến lược cho các hạ tầng kỹ thuật yêu cầu sự bền bỉ và độ tin cậy tuyệt đối từ thương hiệu Arita.

Với thiết kế ty nổi, người vận hành dễ dàng nhận biết trạng thái đóng/mở của van thông qua vị trí trục van nâng hạ. Điều này đặc biệt quan trọng trong các hệ thống van PCCC và cấp thoát nước công nghiệp hiện đại.

Cấu tạo kỹ thuật

Thân và nắp van được đúc từ Gang cầu (Ductile Iron), mang lại khả năng chịu áp lực và va đập cơ học vượt trội. Trục van sử dụng thép không gỉ SS416, đảm bảo hành trình vận hành mượt mà và chống ăn mòn hóa học.

Hệ thống làm kín sử dụng đĩa van gang cầu bọc cao su EPDM (Wedge), giúp ngăn chặn rò rỉ lưu chất tuyệt đối 100%. Sự kết hợp giữa gioăng EPDM và các chi tiết đồng (Brass) tạo nên một cấu trúc van công nghiệp hoàn thiện và ổn định.

• Thân và nắp: Gang cầu (Ductile Iron) sơn phủ Epoxy chống rỉ sét màu đỏ hoặc xanh.
• Cánh van (Wedge): Gang cầu bọc cao su EPDM đàn hồi, đảm bảo độ kín khít cao.
• Trục van (Stem): Thép không gỉ SS416 chịu lực kéo và chống mài mòn tốt.
• Vận hành: Tay quay vô lăng bằng gang cầu giúp thao tác đóng mở nhẹ nhàng.

Dải kích thước

Model DIG-R-PN16 sở hữu dải kích thước cực rộng từ DN50 đến DN600, đáp ứng mọi quy mô đường ống công nghiệp. Mọi thông số mặt bích đều tuân thủ tiêu chuẩn EN1092 PN16 hoặc BS4504 PN16 đồng bộ.

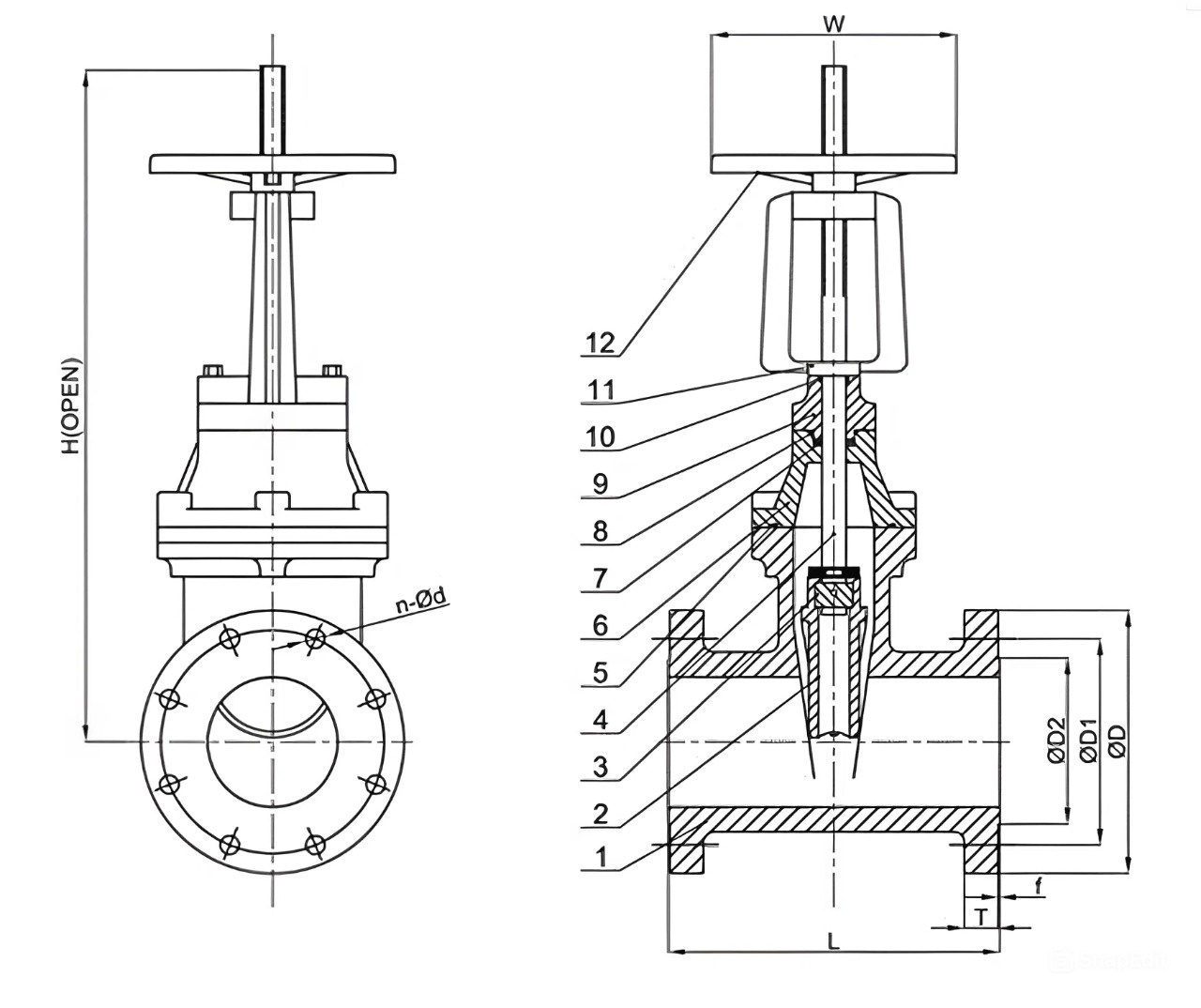

Thiết kế Face-to-Face chuẩn BS 5163 giúp việc lắp đặt vào hệ thống hiện hữu trở nên dễ dàng và chính xác. Dưới đây là bảng thông số kỹ thuật (mm) cho các kích cỡ phổ biến của dòng van Arita Malaysia:

Hiệu suất thực tế

Van vận hành ổn định tại áp suất danh định 1.6 MPa (PN16), phù hợp cho các hệ thống áp lực cao. Quy trình kiểm tra đạt chuẩn EN12266-1 với áp suất thử vỏ lên tới 2.4 MPa và áp suất seal 1.76 MPa.

Thiết bị chịu được nhiệt độ làm việc tối đa lên đến 80°C, chuyên dụng cho các môi trường lưu chất là nước sạch hoặc nước thải. Lớp sơn Epoxy không chỉ bảo vệ thân van mà còn giúp lòng van trơn nhẵn, giảm tối đa tổn thất áp suất.

Cơ chế ty nổi giúp trục van không tiếp xúc trực tiếp với lưu chất trong thời gian dài, từ đó kéo dài tuổi thọ truyền động. Đây là ưu điểm vượt trội giúp dòng van Arita duy trì hiệu suất đóng mở nhẹ nhàng sau nhiều năm sử dụng.

Kỹ thuật lắp đặt

Trước khi lắp đặt, cần vệ sinh bề mặt bích và đường ống sạch sẽ để tránh các dị vật làm hư hại lớp cao su EPDM. Việc lắp đặt phải tuân thủ đúng tiêu chuẩn mặt bích PN16 để đảm bảo độ kín khít và an toàn vận hành.

Do là dòng ty nổi, cần bố trí không gian phía trên đủ rộng để trục van có thể nâng hết hành trình khi mở hoàn toàn. Siết bu lông mặt bích theo hình đối xứng để tránh tình trạng lệch tâm gây rò rỉ tại các mối nối.

Nên thực hiện kiểm tra áp lực thực tế trên đường ống trước khi đưa hệ thống vào hoạt động chính thức. Thường xuyên kiểm tra và tra mỡ bôi trơn cho phần ren trục lộ thiên để đảm bảo thao tác tay quay luôn trơn tru.

Phạm vi ứng dụng

Arita DIG-R-PN16 được ứng dụng rộng rãi trong các trạm bơm cấp nước, hệ thống xử lý nước thải và nhà máy sản xuất. Đặc biệt, van là lựa chọn hàng đầu cho cụm bơm PCCC nhờ khả năng quan sát trạng thái vận hành từ xa.

Sản phẩm xuất hiện phổ biến trong các dự án tòa nhà cao tầng, khu đô thị và mạng lưới hạ tầng kỹ thuật yêu cầu độ bền cao. Khả năng chống ăn mòn từ lớp sơn Epoxy giúp thiết bị hoạt động tốt ngay cả trong môi trường ngoài trời.

Với uy tín từ Unimech Malaysia, dòng van cổng ty nổi này cam kết mang lại sự an toàn và hiệu quả kinh tế lâu dài. Sự linh hoạt về kích thước và tùy chọn màu sắc (Xanh/Đỏ) giúp van tương thích hoàn hảo với mọi yêu cầu thiết kế.
