Mô tả
Tổng quan

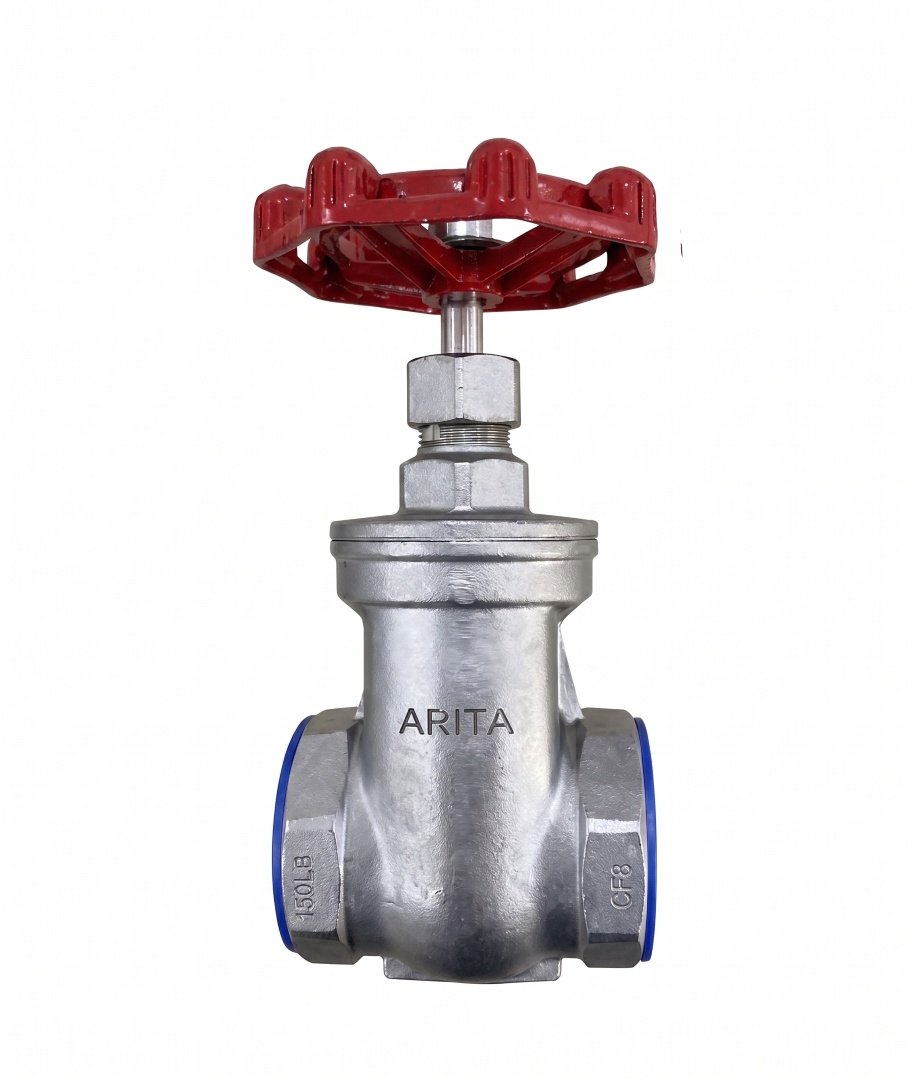

Van cổng inox Arita ARV-101SE là dòng thiết bị kiểm soát lưu chất cao cấp, được chế tác từ thép không gỉ bởi tập đoàn Unimech Malaysia. Sản phẩm được thiết kế theo tiêu chuẩn BS 5154, mang lại sự bền bỉ tuyệt đối trong các môi trường công nghiệp khắc nghiệt.
Với kiểu kết nối ren BSPT, van đảm bảo tính kín khít và dễ dàng tích hợp vào các hệ thống đường ống vừa và nhỏ. Đây là giải pháp chiến lược cho các hạ tầng yêu cầu tính vệ sinh cao và khả năng chống ăn mòn hóa học vượt trội.
Sản phẩm đóng vai trò là thiết bị đóng ngắt dứt khoát, vận hành trơn tru nhờ thiết kế tay quay vô lăng (Handwheel) truyền thống. Arita ARV-101SE khẳng định vị thế dẫn đầu trong phân khúc van công nghiệp inox tại thị trường Việt Nam hiện nay.
Cấu tạo kỹ thuật
Thân và đĩa van được đúc từ vật liệu Inox CF8 (304) hoặc CF8M (316) cao cấp, cho phép làm việc trong các môi trường axit và kiềm nhẹ. Trục van bằng thép không gỉ phối hợp cùng bộ phận làm kín bằng PTFE giúp ngăn chặn rò rỉ lưu chất tuyệt đối.
Tay quay vận hành được làm từ nhôm (Aluminium) sơn phủ màu xanh hoặc đỏ, giúp giảm trọng lượng nhưng vẫn đảm bảo độ chắc chắn khi thao tác. Các linh kiện phụ trợ như đai ốc và vòng đệm đều được làm từ thép không gỉ để đồng bộ hóa khả năng chống rỉ sét.
- Thân và nắp van: Vật liệu inox CF8/CF8M chống ăn mòn và chịu nhiệt tối ưu.
- Đệm làm kín (Packing/Gasket): Nhựa PTFE giúp chịu được hóa chất và nhiệt độ cao.
- Trục van: Stainless Steel gia công tinh xảo, đảm bảo hành trình đóng mở mượt mà.
- Tay quay: Nhôm đúc thiết kế công thái học, dễ dàng vận hành thủ công.
Dải kích thước

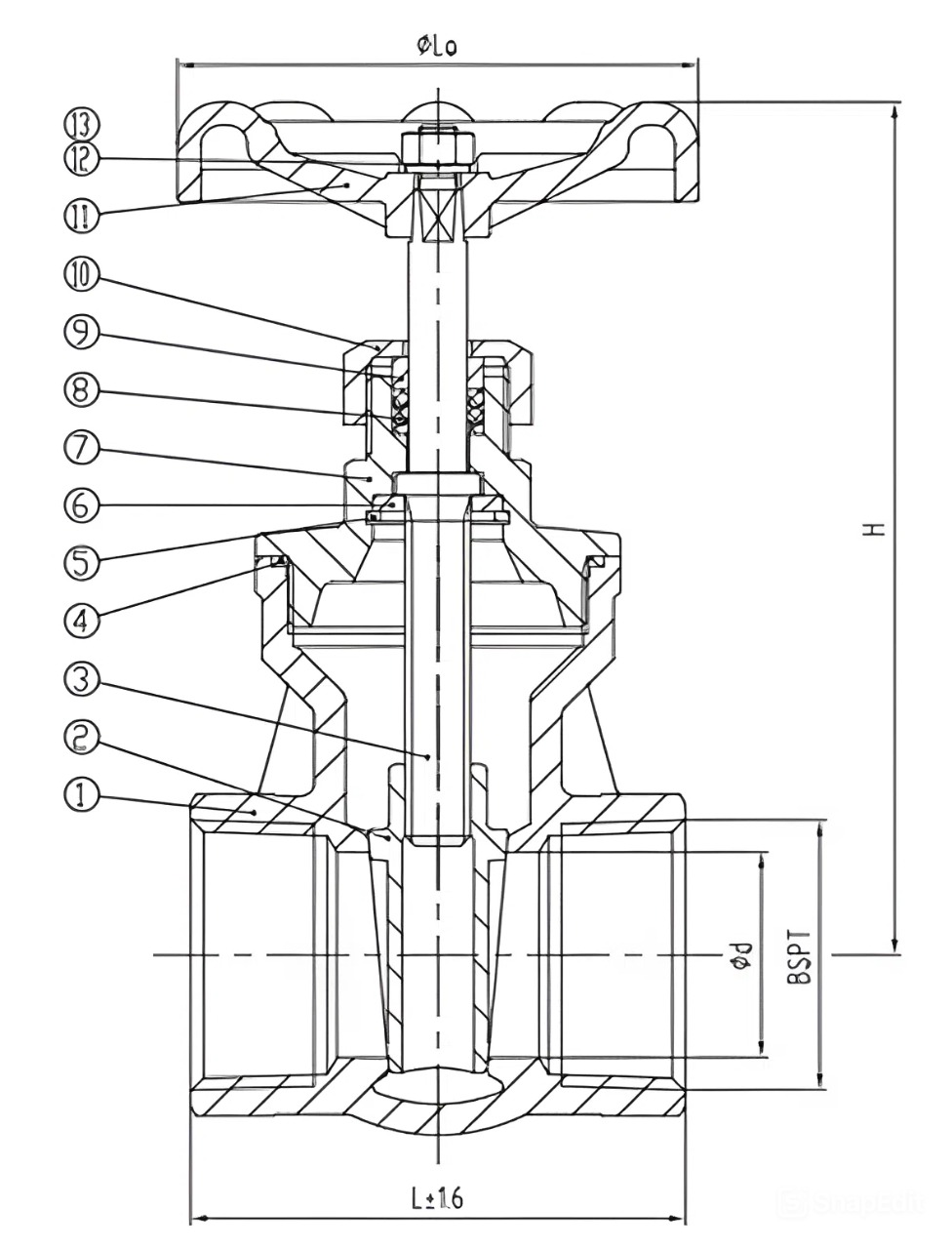

Model ARV-101SE sở hữu dải kích thước đa dạng từ DN15 đến DN80, tương đương với các cỡ ống từ 1/2″ đến 3″. Các thông số về chiều dài (L) và chiều cao (H) được chuẩn hóa theo tiêu chuẩn quốc tế, giúp việc thay thế rất thuận tiện.
Đường kính thông thủy (Ød) được thiết kế tối ưu để dòng chảy lưu thông mạnh mẽ nhất, giảm thiểu tối đa hiện tượng sụt áp trên đường ống. Dưới đây là bảng thông số kỹ thuật chi tiết (mm) giúp các kỹ sư dễ dàng lựa chọn thiết bị phù hợp cho hệ thống:
| Kích cỡ (DN) | Inch | Chiều dài L (mm) | Chiều cao H (mm) | Thông thủy Ød (mm) |
|---|---|---|---|---|
| DN15 | 1/2″ | 55 | 92 | 14 |
| DN25 | 1″ | 68 | 113 | 25 |
| DN50 | 2″ | 93 | 171 | 50 |
| DN80 | 3″ | 137 | 226 | 72 |
Hiệu suất thực tế
Van vận hành ấn tượng ở áp suất định mức 1.6 MPa đến 2.5 MPa, đảm bảo an toàn cho các hệ thống áp lực cao trong nhà máy. Khả năng chịu nhiệt độ làm việc tối đa lên tới 120°C cho phép ứng dụng trong các dây chuyền hơi nước và dầu nóng.
Sản phẩm đã trải qua quy trình kiểm thử và nghiệm thu nghiêm ngặt theo tiêu chuẩn EN 1266 trước khi xuất xưởng. Lòng van được gia công trơn láng giúp ngăn ngừa sự tích tụ cặn bẩn, đảm bảo vệ sinh cho các lưu chất truyền dẫn bên trong.
Đĩa van inox được thiết kế dạng nêm, giúp lực đóng luôn đạt trạng thái kín khít cao nhất ngay cả khi áp suất hệ thống thay đổi đột ngột. Đây là dòng van công nghiệp có hiệu suất ổn định, giúp doanh nghiệp tiết kiệm chi phí bảo trì và vận hành dài hạn.
Kỹ thuật lắp đặt
Khi lắp đặt van ARV-101SE, cần đảm bảo ren đường ống tương thích với tiêu chuẩn ren BSPT để tránh tình trạng hư hỏng bước ren của van. Việc vệ sinh sạch sẽ tạp chất và rỉ sắt trong đường ống là bắt buộc để bảo vệ lớp đệm PTFE không bị trầy xước gây rò rỉ.
Nên sử dụng băng tan chuyên dụng và siết lực vừa đủ tại vị trí kết nối ren để đạt được độ kín tối ưu mà không làm biến dạng thân inox. Vị trí lắp đặt cần thông thoáng, đủ không gian cho hành trình của trục van và tay quay (OLO) khi vận hành đóng mở.
Sau khi lắp đặt, cần thực hiện kiểm tra áp lực thực tế trên hệ thống để xác nhận không có hiện tượng thấm nước tại phần nắp (Bonnet) và đai ốc nén (Packing Nut). Bảo trì định kỳ bằng cách đóng mở van sẽ giúp trục van luôn trơn tru và hoạt động bền bỉ nhất.
Phạm vi ứng dụng
Van cổng inox Arita là lựa chọn hàng đầu cho các ngành công nghiệp đòi hỏi khắt khe về vệ sinh như sản xuất thực phẩm, dược phẩm và đồ uống. Khả năng kháng hóa chất ưu việt của inox CF8/CF8M giúp van hoạt động hiệu quả trong môi trường nước biển và hóa chất nhẹ.
Sản phẩm ứng dụng rộng rãi trong các hệ thống xử lý nước thải, trạm bơm hóa chất và mạng lưới dẫn khí gas công nghiệp. Trong các hạ tầng tòa nhà, van thường được trang bị cho các đường ống nước nóng central và hệ thống năng lượng mặt trời công nghiệp.
Với sự đa năng về kích cỡ và độ bền vật liệu, ARV-101SE đáp ứng hoàn hảo các yêu cầu của kỹ sư tư vấn thiết kế trong các dự án FDI hiện nay. Sản phẩm không chỉ là thiết bị cơ điện mà còn là lá chắn bảo vệ sự bền vững cho toàn bộ mạng lưới đường ống công trình.
