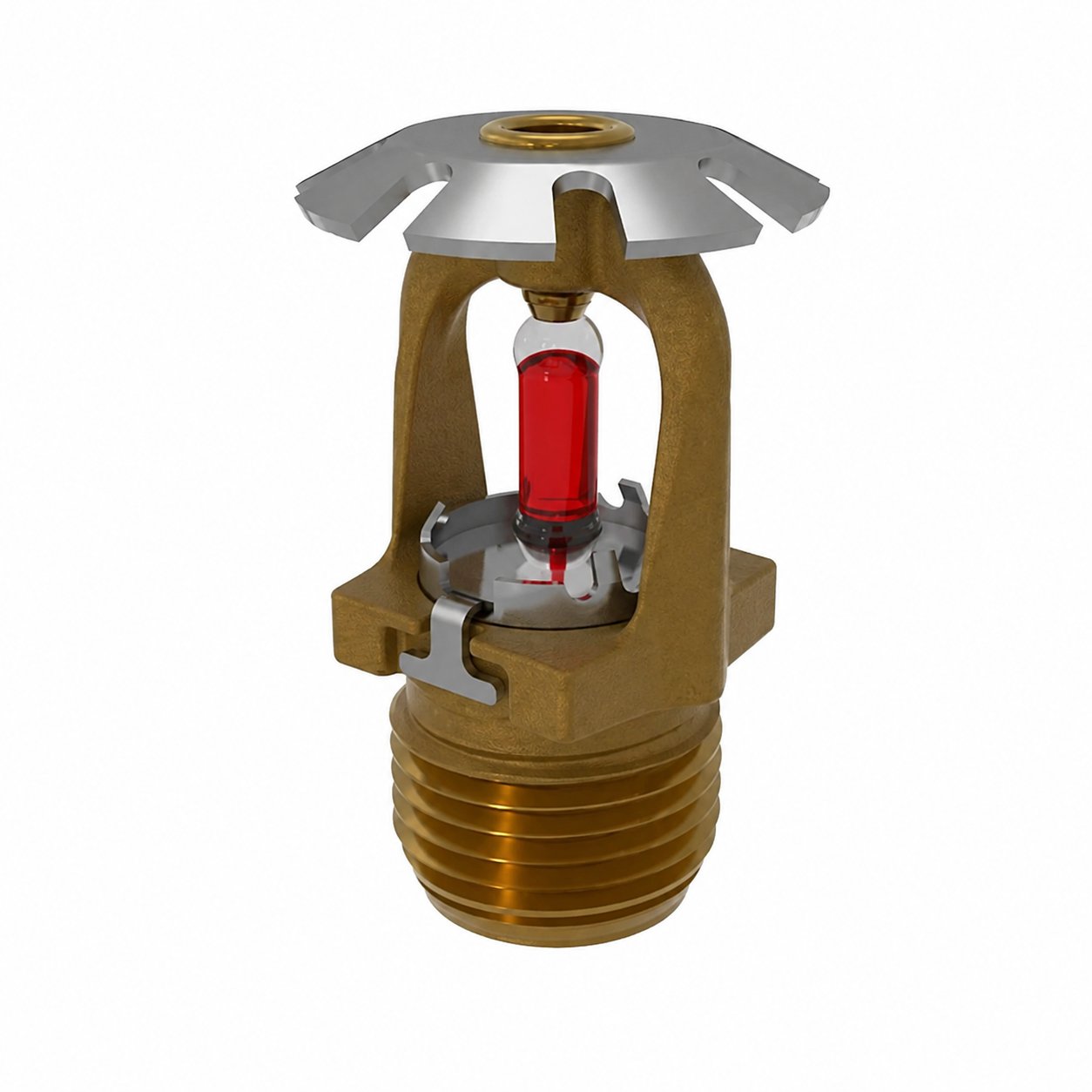

Đầu phun Sprinkler Viking VK1202 (VK1202 Standard Response Conventional Sprinkler K8.0) là dòng sản phẩm đầu phun chữa cháy tự động phản ứng tiêu chuẩn kiểu truyền thống (Conventional / Old Style) hệ số lưu lượng lớn, thuộc chuỗi thiết bị Model XT-1 thế hệ mới do tập đoàn Viking nghiên cứu và chế tạo trực tiếp tại Mỹ. Thiết bị được thiết kế chuyên dụng cho phép lắp đặt vô cùng linh hoạt theo cả hai phương: hướng lên (Upright) hoặc hướng xuống (Pendent) tùy thuộc vào giải pháp kiến trúc và bố trí đường ống của công trình. Tấm định hướng truyền thống của đầu phun tạo ra quầng nước xòe dạng hình cầu (spherical pattern), trong đó khoảng 40 đến 60 phần trăm lượng nước hướng trực tiếp xuống dưới và phần còn lại hướng lên phía trên nhằm kiểm soát hoặc dập tắt hiệu quả các đám cháy diện rộng.
Sản phẩm sở hữu cấu trúc khung hợp kim đồng thau đúc nguyên khối chịu lực cao, kết hợp với phần tử cảm ứng nhiệt bầu thủy tinh 5 mm hoạt động chính xác theo các dải nhiệt độ định mức. Đầu phun Viking VK1202 đáp ứng đầy đủ các tiêu chuẩn kiểm định chất lượng an toàn PCCC khắt khe nhất trên toàn cầu, bao gồm cULus Listed, LPCB Approved (Certificate 096m), CE Certified (EN 12259-1) và UKCA Approved.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK1202 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu áp lực làm việc lớn và chống ăn mòn hiệu quả trong môi trường công nghiệp:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Sprinkler Body) | Đồng thau CW602N, UNS-C84400 hoặc QM Brass | Thân đúc nguyên khối chịu lực kết nối ren 1/2″ NPT (15 mm BSPT), định hình khung cơ học và chịu lực siết khi thi công. |
| Tấm định hướng (Deflector) | Thép không gỉ UNS-S30400 | Thiết kế truyền thống (C U/P), chia màng nước xòe dạng hình cầu 40-60% hướng xuống và phần còn lại hướng lên. |
| Bầu thủy tinh (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Phản ứng nhiệt tiêu chuẩn (Standard Response), chứa dung dịch giãn nở mạnh. Chịu lạnh môi trường xuống tới -65°F (-55°C). |
| Vỏ & Đĩa nắp bịt (Pip Cap Shell & Disc) | Thép không gỉ UNS-S44400 & UNS-S30100 | Giữ cố định gioăng làm kín, chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực. |
| Gioăng làm kín (Pip Cap Seal) | Polytetrafluoroethylene (PTFE) | Ngăn ngừa rò rỉ nước tuyệt đối dưới áp lực cao, tự động giải phóng khi bầu thủy tinh vỡ. |
| Lò xo Belleville (Belleville Spring) | Hợp kim Nickel (Nickel Alloy) | Tạo lực đẩy tách nhanh cụm nắp bịt ra khỏi cửa xả nước ngay khi thiết bị kích hoạt. |
| Vít nén (Compression Screw) | Đồng thau CW612N, CW508L, UNS-C36000 hoặc UNS-C26000 | Tạo lực ép cố định chuẩn xác cho bầu thủy tinh trong quy trình hiệu chuẩn xưởng sản xuất. |
Thân thiết bị có chiều cao tổng thể cực kỳ gọn nhẹ chỉ 1-15/16″ (49 mm). Sản phẩm cung cấp các lớp hoàn thiện đa dạng như Đồng thau nguyên bản (Brass), Mạ Chrome, Sơn Polyester Trắng, Sơn Polyester Đen hoặc lớp mạ màng mỏng Electroless Nickel PTFE (ENT) đạt chuẩn chống ăn mòn hóa chất cULus.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK1202 vận hành hoàn toàn tự động theo cơ chế cảm biến nhiệt cơ học trực tiếp:
- Trạng thái chờ trực: Đầu phun được vặn cố định trên tuyến ống cấp nước theo phương hướng lên hoặc hướng xuống. Cụm nắp bịt Pip Cap và gioăng PTFE được đè chặt bởi lực ép của bầu thủy tinh 5 mm, giữ kín tuyệt đối đường ống nước dưới áp lực làm việc.
- Giai đoạn kích hoạt: Khi xảy ra sự cố hỏa hoạn, không khí nóng gia tăng nhiệt độ tác động trực tiếp lên bầu thủy tinh nhạy nhiệt. Dung dịch lỏng bên trong giãn nở mạnh và làm vỡ vỏ thủy tinh khi đạt ngưỡng nhiệt độ cài đặt (135°F/57°C, 155°F/68°C, 175°F/79°C, 200°F/93°C hoặc 286°F/141°C).
- Giai đoạn dập cháy: Bầu thủy tinh vỡ giải phóng lực ép, áp lực nước cùng lò xo Nickel đẩy bung cụm nắp bịt ra ngoài. Dòng nước va đập mạnh vào tấm định hướng stainless steel, xòe rộng thành màng nước dạng hình cầu bao phủ không gian phía trên lẫn phía dưới để dập tắt đám cháy.
Ứng dụng
Nhờ thiết kế truyền thống (Conventional) phân phối dòng chảy linh hoạt cùng hệ số lưu lượng K8.0 lớn, đầu phun Sprinkler Viking VK1202 được ứng dụng rộng rãi trong nhiều mô hình công trình:
- Lắp đặt nâng cấp, cải tạo hoặc thay thế các đầu phun cũ trong các nhà xưởng công nghiệp, kho bãi logistics có tuyến ống sẵn chân ren 1/2″.
- Lắp đặt linh hoạt theo phương hướng lên (Upright) hoặc hướng xuống (Pendent) cho các hệ thống đường ống lộ thiên có kết cấu trần dầm kèo phức tạp.
- Trang bị bảo vệ cho các khu vực thuộc diện tích rủi ro cháy nhẹ (Light Hazard), nguy hiểm thông thường (Ordinary Hazard) và nguy hiểm cao (Extra Hazard) theo NFPA 13.
- Ứng dụng tại các môi trường hóa chất, hơi muối hoặc ngoài trời khi chọn phiên bản phủ lớp chống ăn mòn ENT hoặc Polyester.
Khả năng chữa cháy
Đầu phun Viking VK1202 mang lại hiệu suất kiểm soát và dập tắt ngọn lửa ấn tượng nhờ các thông số thủy lực mạnh mẽ:
- Lưu lượng xả nước lớn (K8.0): Hệ số lưu lượng K = 8.0 U.S. (115 metric) cho phép cung cấp mật độ xả nước dày đặc ở mức áp suất thấp hơn so với các dòng K5.6, khống chế đám cháy quy mô lớn nhanh chóng.
- Phủ nước diện rộng đa hướng: Tấm định hướng chia dòng nước thành quầng sương hình cầu (40-60% xả xuống và phần còn lại làm mát trần/mái phía trên), kiểm soát hiệu quả đám cháy bùng phát ở các khu vực vướng cấu trúc dầm.
- Khả năng chịu áp lực vượt trội: Áp suất làm việc định mức tối đa 175 psi (12 bar) và áp suất thử thủy lực kiểm định xưởng sản xuất lên tới 500 psi (35 bar). Áp suất vận hành tối thiểu chỉ 7 psi (0.5 bar).
- Độ nhạy nhiệt ổn định: Bầu thủy tinh 5 mm nhận diện gia tăng nhiệt độ môi trường chuẩn xác, đảm bảo thời gian xả nước dập lửa đúng thời điểm theo thiết kế.
Hướng dẫn lựa chọn và lắp đặt
Tuân thủ các hướng dẫn kỹ thuật sau giúp đảm bảo tính an toàn và hiệu quả thi công cho hệ thống PCCC:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Sử dụng cờ lê chuyên dụng: Bắt buộc dùng cờ lê thẳng Viking Part Number 23559MB để vặn siết đầu phun. Tuyệt đối không dùng cờ lê thường kẹp vào khung cánh hay bầu thủy tinh.
- Kiểm tra trước khi lắp: Chỉ sử dụng đầu phun còn nguyên vẹn, quan sát thấy bọt khí nhỏ bên trong bầu thủy tinh khi xoay ngang. Loại bỏ ngay thiết bị bị vỡ bầu, mất dung dịch hoặc có dấu hiệu va đập cơ học.
- Momen siết quy định: Quấn băng tan chuyên dụng vào chân ren ngoài, siết đầu phun ren 1/2″ NPT (15 mm BSPT) với lực momen tối đa không vượt quá 14 ft-lbs (19 N-m) để tránh làm vỡ hoặc nứt gãy chân ren.
- Bảo vệ thiết bị: Giữ nguyên nắp chụp bảo vệ trong suốt quá trình vận chuyển, thi công và chỉ tháo bỏ ngay trước khi nghiệm thu đưa hệ thống vào vận hành chính thức.
