Mô tả
Tổng quan

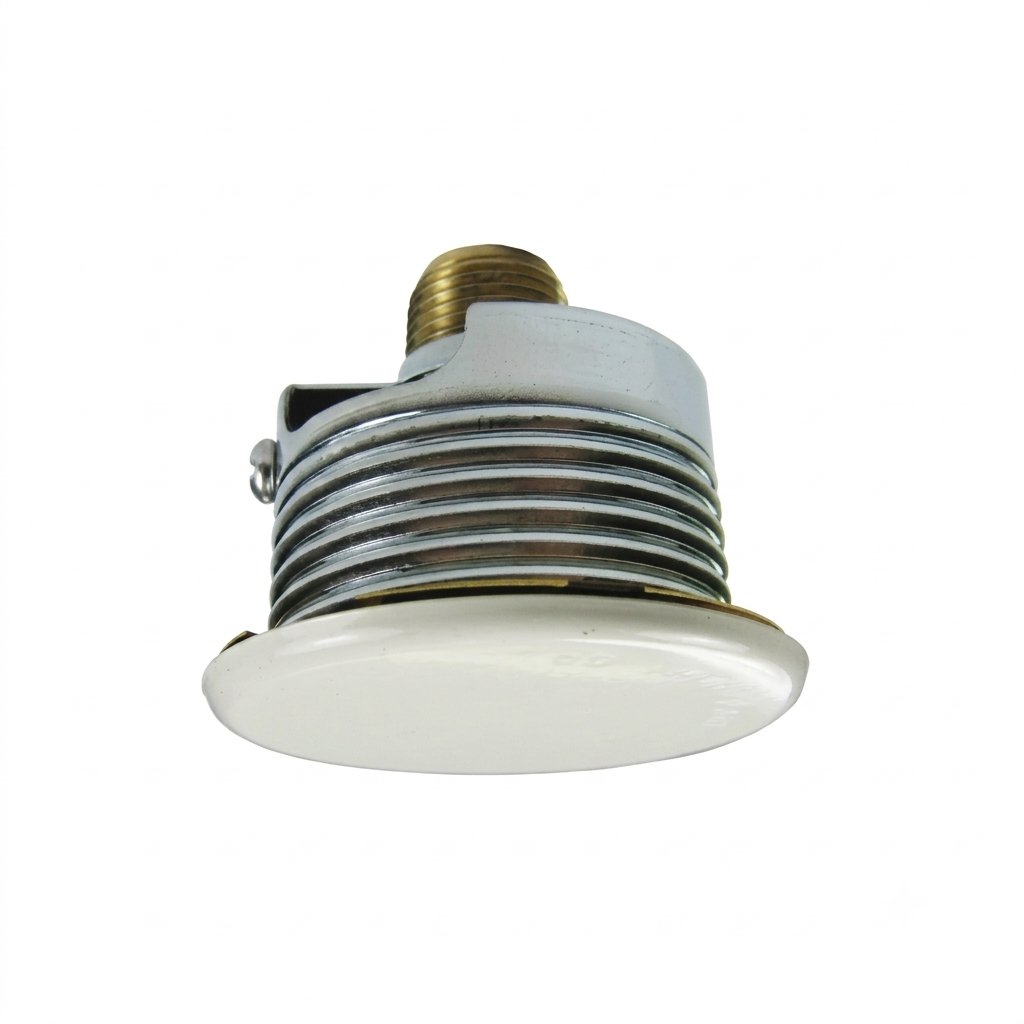

Đầu phun Sprinkler Protector âm trần PS003 (Model A Series PS003 Concealed Pendent Sprinkler) là thiết bị chữa cháy tự động thuộc chủng loại đầu phun hướng xuống giấu trần (Concealed Pendent), được nghiên cứu và sản xuất trực tiếp tại Đài Loan bởi thương hiệu uy tín Protector Safety Company. Thiết bị sở hữu thiết kế thẩm mỹ hiện đại với nắp che phẳng (Cover Plate) giúp che phủ hoàn toàn khung cơ học phía trên trần giả. Tùy chọn này đặc biệt phù hợp cho các công trình cao cấp đòi hỏi tiêu chuẩn kiến trúc khắt khe như sảnh khách sạn, tòa nhà văn phòng hạng A, trung tâm thương mại và khu căn hộ sang trọng.
Sản phẩm tích hợp bóng thủy tinh cảm nhiệt đường kính 5 mm thuộc nhóm phản ứng tiêu chuẩn (Standard Response, RTI ~ 90 (m·s)½), vận hành nhạy bén và chính xác khi xảy ra sự cố hỏa hoạn. Đầu phun Protector PS003 đạt trọn vẹn các chứng nhận kiểm định PCCC uy tín toàn cầu bao gồm UL Listed, C-UL Listed và Factory Mutual (FM Approved). Sự kết hợp giữa hệ số lưu lượng chuẩn K = 5.6 Imp (80 S.I) và công nghệ đệm màng Belleville seal bọc Teflon chống rò rỉ mang lại sự tin cậy tuyệt đối cho các nhà thầu PCCC và kỹ sư cơ điện M&E.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Protector PS003 được gia công tinh xảo từ các vật liệu hợp kim cao cấp chống ăn mòn, chịu lực nén cơ học cao và đảm bảo khả năng vận hành ổn định trong suốt vòng đời hệ thống PCCC:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Frame) | Đồng thau (Brass) đúc rèn nguyên khối | Kết cấu đúc rèn sắc sảo, tích hợp đai lục giác giúp dễ dàng siết cờ lê từ nhiều góc độ. Chịu lực nén và momen xoắn lắp đặt lớn mà không biến dạng ren. |
| Bầu thủy tinh (Bulb) | Thủy tinh nhạy nhiệt Norbulb N5 (Đường kính 5 mm) | Chứa dung dịch nở vì nhiệt với các dải màu quy chuẩn tương ứng với nhiệt độ kích hoạt. Thuộc nhóm phản ứng tiêu chuẩn Standard Response. |
| Nắp đậy & Gioăng làm kín (Cap & Seal) | Đồng thau & Lò xo Belleville Nickel bọc Teflon | Màng đệm Belleville seal độc quyền giúp đóng kín tuyệt đối cổng xả ở trạng thái chờ trực, ngăn chặn hiện tượng rò rỉ nước hay kết dính chân ren. |
| Vít nén & Chốt giữ (Load Screw & Pins) | Thép không gỉ (Stainless Steel) | Cố định chắc chắn cụm bầu thủy tinh và hỗ trợ đẩy văng các bộ phận làm kín khi bầu thủy tinh bị vỡ do nhiệt. |
| Tấm định hướng & Nắp che (Deflector & Cover Plate) | Đồng thau / Thép không gỉ | Nắp che phẳng thẩm mỹ thiết kế dạng clip-on hoặc screw-on, cho phép điều chỉnh độ sâu âm trần lên tới 6 mm. Tấm định hướng xé nhỏ dòng nước thành màng phun hình nón phủ đều. |
Thân khung đúc rèn tinh xảo giúp bề mặt đầu phun gọn gàng, tăng độ bền cơ học so với công nghệ đúc cát truyền thống. Nắp che âm trần đồng bộ tạo khoảng không gian đối lưu kỹ thuật hợp lý, giúp dòng khí nóng dễ dàng tiếp cận bầu thủy tinh khi có sự cố cháy. Khả năng điều chỉnh cao độ âm trần 6 mm giúp đơn vị thi công dễ dàng bù đắp sai số độ sâu đường ống chờ trên công trường.
Nguyên lý hoạt động
Đầu phun Sprinkler Protector âm trần PS003 vận hành tự động theo cơ chế cảm biến nhiệt kép tuần tự:
- Giai đoạn 1 – Tách nắp che giấu trần: Khi xảy ra hỏa hoạn, không khí nóng bốc lên tích tụ sát trần nhà tác động trực tiếp vào nắp che thẩm mỹ (Cover Plate). Lớp hợp kim nhạy nhiệt liên kết nắp che bị nóng chảy, làm nắp che tự động rơi ra, giải phóng khoảng trống để tấm định hướng (deflector) rơi xuống vị trí xả nước tiêu chuẩn.
- Giai đoạn 2 – Vỡ bầu thủy tinh & Phun nước dập lửa: Dòng nhiệt tiếp tục tác động lên bầu thủy tinh 5 mm Norbulb N5. Chất lỏng nhạy nhiệt bên trong giãn nở mạnh làm gia tăng áp suất nội tại. Khi đạt đến ngưỡng nhiệt độ định mức (như 57°C, 68°C, 79°C, 93°C, 141°C, 182°C), bầu thủy tinh vỡ hoàn toàn. Lực nước giải phóng cụm nắp bịt Belleville seal, phun dòng nước áp lực trực diện vào tấm định hướng xòe thành màng sương hình nón dập tắt đám cháy.
Ứng dụng
Nhờ thiết kế âm trần che kín tinh tế cùng các chứng nhận kiểm định UL, C-UL và FM Approved uy tín, đầu phun Sprinkler Protector PS003 là giải pháp PCCC lý tưởng cho các loại hình công trình:
- Tòa nhà văn phòng & Khách sạn cao cấp: Lắp đặt âm trần tại hành lang, sảnh đón khách, phòng hội nghị và khu làm việc đòi hỏi tính thẩm mỹ kiến trúc tuyệt đối.
- Trung tâm thương mại & Căn hộ hạng sang: Bảo vệ an toàn PCCC tự động mà không làm ảnh hưởng đến không gian thiết kế nội thất trần thạch cao.
- Khu vực nguy cơ cháy nhẹ & Thông thường (Light & Ordinary Hazard): Đáp ứng diện tích bảo vệ tối đa theo tiêu chuẩn NFPA 13 lên tới 225 sq.ft (20.9 m²) cho khu vực Light Hazard và 130 sq.ft (12.1 m²) cho khu vực Ordinary Hazard.
- Công trình nâng cấp & Cải tạo: Thích hợp cho các dự án yêu cầu bắt buộc trang bị thiết bị đạt chứng nhận UL/FM khắt khe.
Khả năng chữa cháy
Khả năng chữa cháy của đầu phun Sprinkler Protector PS003 được khẳng định qua tính toán thủy lực chính xác và biên dạng phân bố dòng xả đạt chuẩn quốc tế:
- Lưu lượng dập lửa tối ưu K5.6: Với hệ số K = 5.6 Imp (80 S.I), đầu phun xả lưu lượng nước mạnh mẽ và đồng đều ngay khi kích hoạt ở áp suất vận hành tối thiểu từ 7 PSI (48 kPa), nhanh chóng khống chế và dập tắt đám cháy từ giai đoạn khởi phát.
- Phạm vi bảo vệ rộng rãi: Đáp ứng khả năng bao phủ dập lửa diện tích lên tới 225 sq.ft (20.9 m²) đối với khu vực nguy cơ cháy nhẹ (Light Hazard) và 130 sq.ft (12.1 m²) cho khu vực nguy cơ cháy thông thường (Ordinary Hazard) theo quy chuẩn NFPA 13.
- Cột áp & Trajectory phân tán nước hiệu quả: Thiết kế tấm định hướng giúp xé nhỏ dòng nước áp lực cao thành màng hình nón phủ đều không gian phía dưới, ngăn chặn hiệu quả sự lan rộng của ngọn lửa và hạ nhiệt độ vùng cháy khẩn cấp.
- Độ chịu áp và thử nghiệm an toàn: Chịu áp suất làm việc tối đa lên tới 175 PSI (1200 kPa) và được thử nghiệm thủy lực 100% tại nhà máy ở mức 500 PSI (3450 kPa), đảm bảo hệ thống chữa cháy vận hành an toàn tuyệt đối ngay cả khi áp lực đường ống tăng cao đột ngột.
Hướng dẫn lựa chọn và lắp đặt
Việc thi công gá lắp và bảo trì đầu phun Sprinkler Protector âm trần PS003 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:
- Chuẩn bị trước khi lắp đặt: Kiểm tra mẫu mã, dải nhiệt độ bầu thủy tinh phù hợp với nhiệt độ trần thực tế để tránh kích hoạt giả. Đảm bảo hệ thống đường ống đã được xả rửa sạch cặn bẩn và xả áp hoàn toàn trước khi thao tác. Giữ nguyên kẹp bảo vệ bầu trong suốt quá trình vận chuyển.
- Đấu nối chân ren: Thoa keo làm kín ren không đóng rắn hoặc quấn băng tan chuyên dụng lên phần ren ngoài 1/2″ NPT. Tuyệt đối không bôi quá nhiều keo tràn vào cửa xả nước. Vặn đầu phun vào măng sông đường ống bằng tay.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng khóa vặn chuyên dụng (Protector Sprinkler Key) đưa vào ngàm lục giác trên thân đầu phun để siết lực. Momen siết tiêu chuẩn đạt từ 150 đến 200 kg-cm (14.7 đến 19.6 N·m). Tuyệt đối không siết quá lực vượt quá 300 kg-cm (29.4 N·m) vì sẽ làm biến dạng màng đệm làm kín Belleville, gây rò rỉ nước.
- Lắp nắp che thẩm mỹ hoàn thiện: Sau khi thi công xong trần thạch cao, đưa nắp che Cover Plate căn chỉnh thẳng hàng và đẩy nhẹ lên sát mặt trần cho đến khi nghe tiếng “click” ăn khớp ngàm khóa. Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu trang trí nào lên bề mặt nắp che vì sẽ làm vô hiệu hóa khả năng cảm biến nhiệt độ của thiết bị.
