Mô tả
Tổng quan

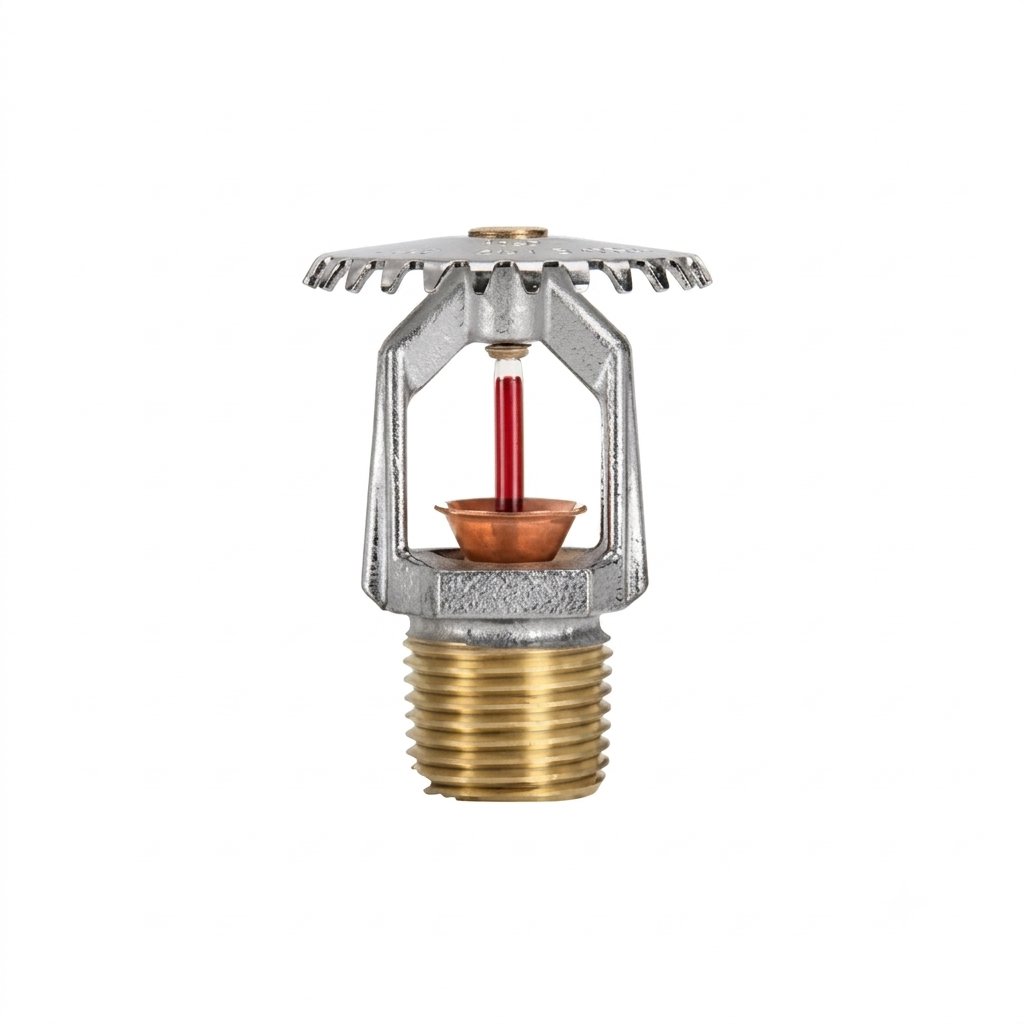

Đầu phun Sprinkler Tyco TY1231 (Pendent Sprinkler SIN TY1231) là dòng đầu phun chữa cháy tự động hướng xuống phản ứng nhanh (Quick Response, Standard Coverage) thuộc Series TY-FRB cao cấp, được nghiên cứu và sản xuất bởi tập đoàn Tyco Fire Protection Products (Johnson Controls). Thiết bị được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động tại các công trình thương mại, tòa nhà văn phòng, khách sạn, ngân hàng và trung tâm thương mại thuộc nhóm rủi ro cháy nhẹ hoặc thông thường (Light or Ordinary Hazard).
Sản phẩm trang bị bầu thủy tinh cảm nhiệt đường kính 3 mm nhạy bén, giúp phát hiện sự gia tăng nhiệt độ đột ngột và kích hoạt xả nước dập tắt đám cháy ngay từ giai đoạn bùng phát ban đầu. Tyco TY1231 đạt trọn vẹn các tiêu chuẩn kiểm định an toàn kỹ thuật PCCC khắt khe nhất toàn cầu bao gồm UL Listed, C-UL Listed, Factory Mutual (FM Approved), Loss Prevention Certification Board (LPCB), VdS và phê duyệt của Thành phố New York (NYC MEA). Nhờ hệ số lưu lượng K = 2.8 GPM/psi½, thiết bị cung cấp giải pháp tính toán thủy lực tối ưu cho các khu vực yêu cầu lưu lượng nước xả vừa phải.
Tại thị trường Việt Nam, các dòng đầu phun Sprinkler Tyco TY1231 nhập khẩu chính hãng luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án cho các công trình cao cấp nhờ độ tin cậy vận hành tuyệt đối và tính thẩm mỹ mỏng gọn khi kết hợp cùng mâm chụp âm trần.
Cấu tạo và đặc điểm

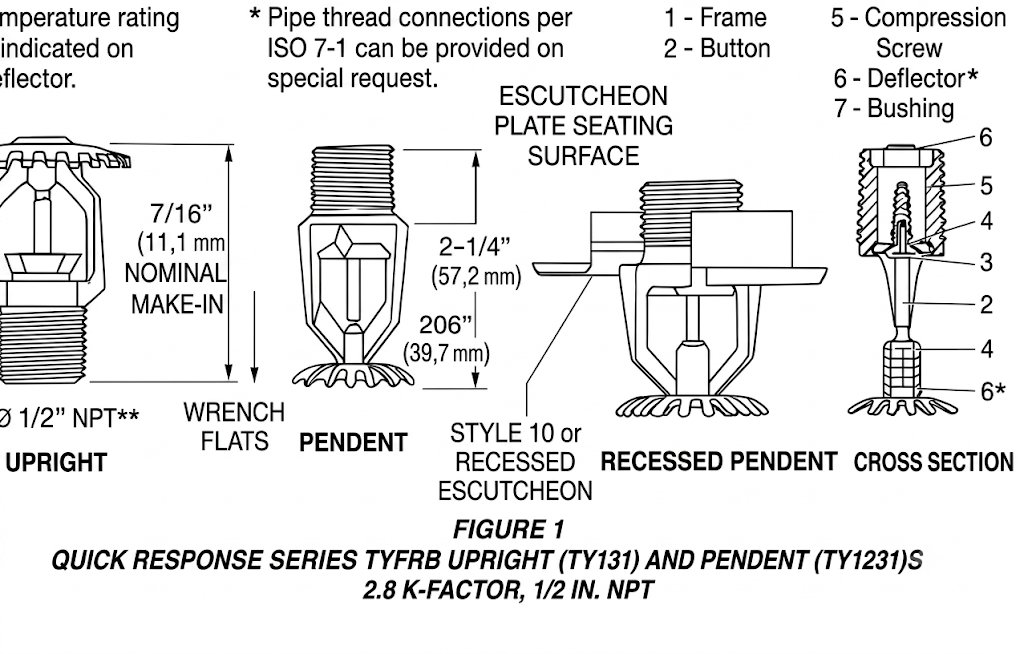

Đầu phun Sprinkler Tyco TY1231 được chế tạo từ các vật liệu hợp kim cao cấp, đảm bảo độ bền cơ học vững chắc, khả năng chịu lực nén cao và chống ăn mòn hiệu quả trong suốt vòng đời vận hành:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng đỏ / Đồng thau (Bronze) | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2″ NPT với đường ống, chịu được momen xoắn siết lắp đặt lớn mà không bị biến dạng. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 3 mm) | Chịu trách nhiệm cảm biến nhiệt độ môi trường. Dung dịch giãn nở chính xác làm vỡ bầu thủy tinh để giải phóng dòng nước cứu hỏa. |
| Cụm làm kín & Nút đệm (Sealing Assembly & Button) | Đồng thau / Beryllium Nickel bọc TEFLON | Đóng kín cửa xả nước ở trạng thái chờ trực áp lực. Lớp phủ Teflon ngăn ngừa tình trạng dính kết dính và rò rỉ nước. |
| Vít nén (Compression Screw) | Đồng thau / Đồng đỏ (Bronze) | Cố định chắc chắn cụm bầu thủy tinh và gioăng làm kín vào khung chính với lực ép tiêu chuẩn từ nhà máy. |
| Tấm định hướng (Deflector) | Đồng đỏ / Đồng thau (Copper/Bronze) | Thiết kế dạng hướng xuống (Pendent), xé nhỏ dòng nước thành màng phun hình nón phủ đều diện tích bảo vệ phía dưới. |
Thân đầu phun Tyco TY1231 sở hữu thiết kế mỏng gọn nhẹ, tích hợp gờ vặn cờ lê (wrench flats) tiêu chuẩn giúp kỹ thuật viên dễ dàng thao tác gá lắp. Lớp hoàn thiện bề mặt đa dạng gồm Đồng thau tự nhiên (Natural Brass), Mạ Chrome (Chrome Plated) hoặc Sơn Polyester chống ăn mòn (White/Black). Bầu thủy tinh 3 mm chứa bọt khí nhỏ định mức khoảng 1/16 inch (1.6 mm) cho ngưỡng 135°F (57°C) và 3/32 inch (2.4 mm) cho ngưỡng 286°F (141°C).
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY1231 vận hành hoàn toàn tự động dựa trên nguyên lý giãn nở nhiệt của chất lỏng hóa học bên trong bầu thủy tinh 3 mm:
- Trạng thái chờ trực: Ở điều kiện bình thường, cụm nắp bịt Beryllium Nickel phủ Teflon được nén chặt vào cửa xả nhờ lực ép từ vít nén và bầu thủy tinh, chặn toàn bộ áp lực nước trong đường ống.
- Kích hoạt nhiệt độ định mức: Khi xảy ra sự cố hỏa hoạn, nhiệt độ môi trường xung quanh đầu phun tăng cao. Chất lỏng bên trong bầu thủy tinh giãn nở gia tăng áp suất nội tại. Khi đạt đến ngưỡng nhiệt độ định mức cài đặt (như 57°C, 68°C, 79°C, 93°C hay 141°C), dung dịch giãn nở làm vỡ hoàn toàn bầu thủy tinh.
- Giải phóng dòng xả dập lửa: Bầu thủy tinh vỡ giải phóng cụm nút đệm làm kín. Áp lực nước trong đường ống lập tức đẩy văng các bộ phận chặn ra ngoài, phun dòng nước trực diện vào tấm định hướng (deflector). Tấm định hướng phân tán dòng nước thành màng phun sương hình nón phủ rộng, dập tắt đám cháy cục bộ tức thì.
Ứng dụng
Nhờ chứng nhận UL/FM uy tín cùng hệ số K = 2.8 GPM/psi½, đầu phun Sprinkler Tyco TY1231 là giải pháp bảo vệ an toàn PCCC lý tưởng cho các loại hình công trình:
- Tòa nhà văn phòng & Khách sạn: Lắp đặt âm trần hoặc lộ thiên tại hành lang, phòng làm việc, sảnh đón khách nơi yêu cầu tính thẩm mỹ cao.
- Trung tâm thương mại & Ngân hàng: Cung cấp màng xả nước diện rộng, bảo vệ hàng hóa và an toàn sinh mạng trong khu vực tập trung đông người.
- Khu vực trần hoàn thiện: Kết hợp cùng nắp chụp mâm mạ Style 10, Style 20, Style 30 hoặc Style 40 (Recessed Escutcheon) giúp linh hoạt điều chỉnh độ sâu lắp đặt âm trần từ 1/4″ đến 3/4″ (6.4 mm – 19.1 mm).
- Công trình công nghiệp nhẹ: Trang bị trong các kho hàng nhẹ, xưởng gia công linh kiện thuộc diện nguy cơ cháy thấp và trung bình.
Khả năng tương thích
Đầu phun Sprinkler Tyco TY1231 sở hữu khả năng tích hợp linh hoạt vào mọi hệ thống PCCC đường ống ướt (Wet Pipe System), đường ống khô (Dry Pipe System) hoặc xả tràn (Preaction System):
- Tương thích đường ống & Áp suất: Kết nối chuẩn ren 1/2 inch NPT (hoặc ren ISO 7-1 theo yêu cầu đặc biệt). Áp suất làm việc tối đa lên đến 175 psi (12.1 bar). Lực siết ren tiêu chuẩn từ 7 đến 14 ft-lbs (9.5 đến 19.0 Nm).
- Tương thích phụ kiện nắp chụp âm trần (Recessed Escutcheon): Kết nối đồng bộ với nắp chụp Style 10 (1/2″ NPT) điều chỉnh 3/4″ hoặc Style 20 (1/2″ NPT) điều chỉnh 1/2″. Mâm chụp giúp che khuyết điểm lỗ cắt trần thạch cao và cho phép điều chỉnh cao độ gá lắp dễ dàng.
- Tương thích cờ lê thi công chuyên dụng: Thi công lắp đặt sử dụng cờ lê chuyên dụng W-Type 6 Sprinkler Wrench cho dạng lắp nổi hoặc W-Type 7 Recessed Sprinkler Wrench cho dạng lắp âm trần.
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY1231 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Kiểm tra trước khi lắp: Quan sát bọt khí nhỏ trong bầu thủy tinh (khoảng 1.6 mm đối với loại 57°C). Tuyệt đối không lắp đặt nếu phát hiện bầu thủy tinh bị nứt, rạn hoặc chảy rò rỉ dung dịch.
- Thao tác đấu nối ren: Phủ keo làm kín ren hoặc quấn băng tan chuyên dụng lên ren ngoài 1/2″ NPT. Dùng tay vặn đầu phun Tyco TY1231 vào măng sông đường ống theo hướng xả xuống (Pendent).
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê W-Type 6 (cho đầu nổi) hoặc W-Type 7 (cho đầu âm trần) đưa vào ngàm vặn của đầu phun. Siết lực momen định mức từ 7 đến 14 ft-lbs (9.5 đến 19.0 Nm). Tránh siết quá lực gây biến dạng chân ren dẫn đến rò rỉ nước.
- Hoàn thiện mặt trần: Đối với dạng âm trần, đẩy mâm chụp Style 10 hoặc Style 20 ôm sát mặt trần thạch cao. Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu nào lên bề mặt đầu phun và bầu thủy tinh sau khi hoàn tất thi công.
