Đầu phun Sprinkler quay ngang Protector PS008

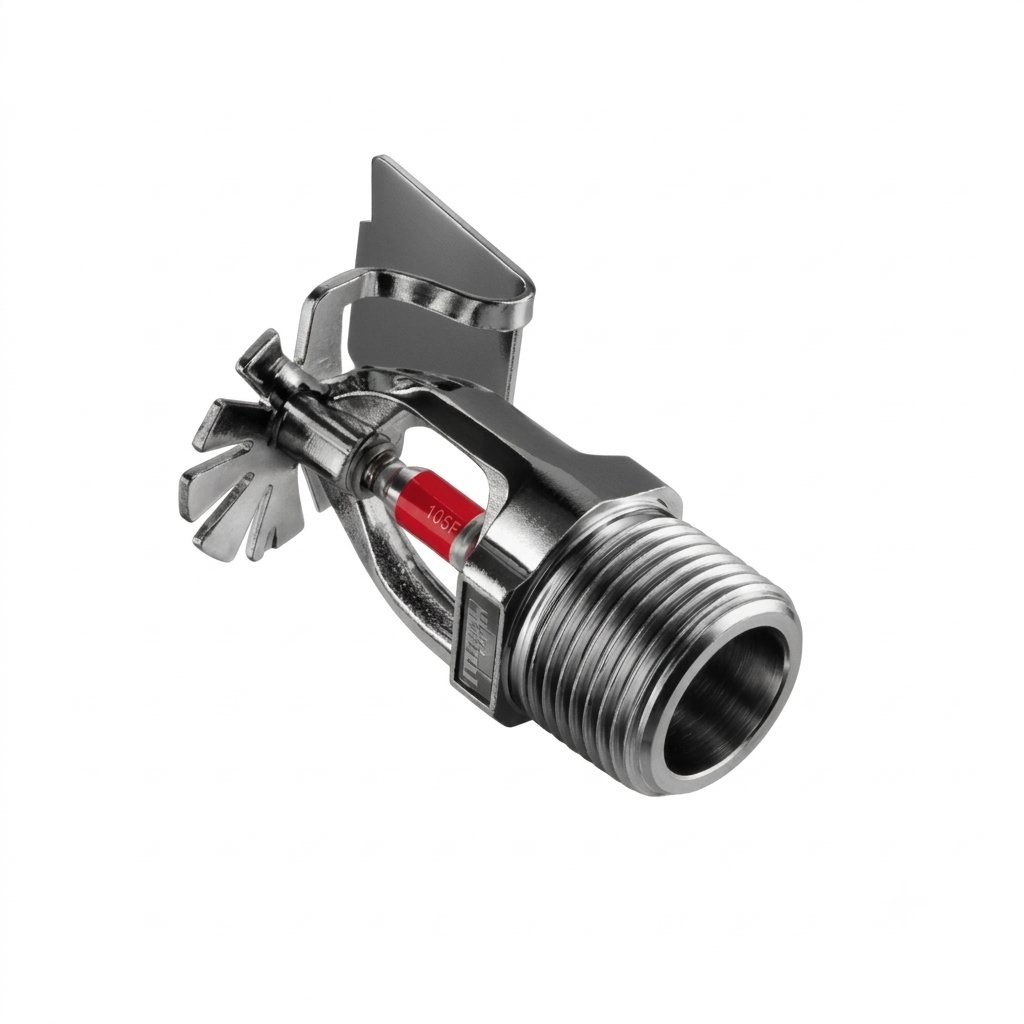

Tổng quan

Đầu phun Sprinkler Protector PS008 (Model A Series PS008 Horizontal Sidewall Sprinkler) là thiết bị chữa cháy tự động thuộc chủng loại đầu phun gắn tường phương ngang (Horizontal Sidewall Sprinkler), được nghiên cứu và sản xuất trực tiếp tại Đài Loan bởi thương hiệu danh tiếng Protector Safety Company. Sản phẩm được thiết kế tối ưu cho các khu vực bị giới hạn bởi không gian trần nhà, vướng mắc hệ thống kỹ thuật cơ điện M&E hoặc các kiến trúc không cho phép đi đường ống chữa cháy lộ thiên trên trần.

Đầu phun PS008 sở hữu công nghệ bầu thủy tinh cảm nhiệt đường kính siêu nhỏ 3 mm thuộc nhóm phản ứng nhanh (Quick Response, chỉ số RTI ~ 33 (m·s)½). Đặc tính này giúp thiết bị nhận biết sự gia tăng nhiệt độ môi trường một cách nhạy bén, kích hoạt xả nước khống chế đám cháy khẩn cấp ngay từ giai đoạn khởi phát ban đầu. Sản phẩm vượt qua các quy trình thử nghiệm nghiêm ngặt và đạt trọn vẹn chứng nhận kiểm định PCCC uy tín toàn cầu bao gồm UL Listed, C-UL Listed và FM Approved (Factory Mutual). Sự kết hợp giữa hệ số lưu lượng tiêu chuẩn K = 5.6 Imp (80 S.I) cùng công nghệ đệm màng Belleville seal bọc Teflon chống rò rỉ độc quyền mang lại độ tin cậy vận hành tuyệt đối cho công trình.

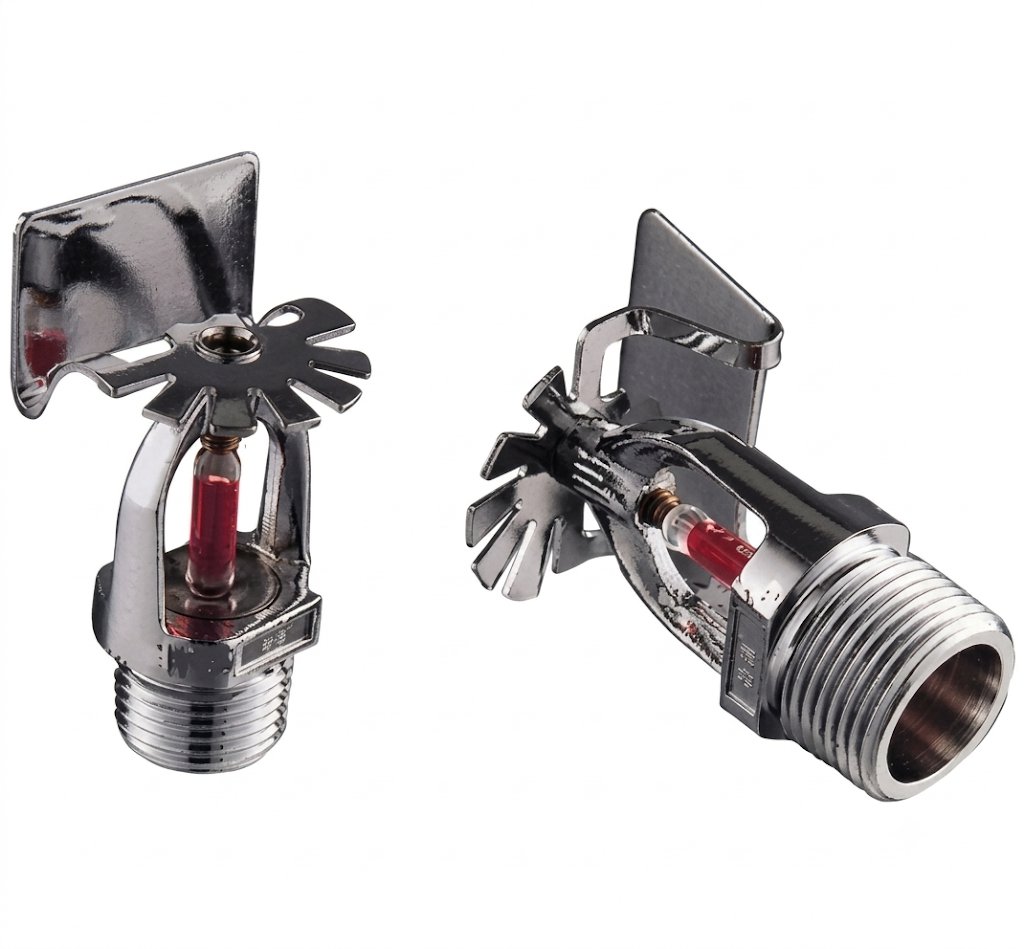

Cấu tạo và đặc điểm

Đầu phun Sprinkler Protector PS008 được gia công tinh xảo từ các vật liệu hợp kim cao cấp chống ăn mòn, chịu lực nén cơ học cao và đảm bảo khả năng vận hành ổn định trong suốt vòng đời hệ thống PCCC:

Thân khung đúc rèn nguyên khối giúp bề mặt đầu phun gọn gàng, tăng cường độ bền cơ học so với công nghệ đúc cát truyền thống. Khi lắp đặt kết hợp cùng nắp chụp âm tường (Model A Recessed Escutcheon), đầu phun PS008 cho phép điều chỉnh cao độ gá lắp linh hoạt lên tới 3/4″ (19 mm), giúp căn chỉnh độ phẳng mặt tường hoàn thiện dễ dàng.

Nguyên lý hoạt động

Đầu phun Sprinkler Protector PS008 vận hành hoàn toàn tự động dựa trên cơ chế cảm biến nhiệt giãn nở cơ học của dung dịch bên trong bầu thủy tinh 3 mm:

• Trạng thái chờ trực áp lực: Khi hệ thống ở điều kiện bình thường, cửa xả được chặn kín tuyệt đối nhờ lực ép từ vít nén truyền qua bầu thủy tinh 3 mm lên cụm nắp bịt và màng đệm Belleville seal, giữ nước áp lực cao ổn định trong hệ thống.
• Kích hoạt nhiệt độ định mức: Khi có sự cố cháy nổ, không khí nóng bốc lên tác động trực tiếp vào đầu phun gắn trên tường. Chất lỏng nhạy nhiệt bên trong bầu thủy tinh 3 mm giãn nở mạnh làm tăng áp suất nội tại. Khi đạt tới ngưỡng nhiệt độ định mức (57°C, 68°C, 79°C, 93°C, 141°C, 182°C), bầu thủy tinh vỡ hoàn toàn.
• Giải phóng dòng nước dập lửa: Bầu thủy tinh vỡ lập tức giải phóng cụm nắp bịt Belleville seal. Áp lực nước trong đường ống đẩy văng các chi tiết chắn, phun dòng nước mạnh mẽ về phía tấm định hướng ngang. Tấm định hướng phân tán dòng chảy xòe rộng dạng hình quạt phủ đều diện tích sàn và vách đối diện để khống chế đám cháy.

Ứng dụng

Nhờ thiết kế gắn tường theo phương ngang linh hoạt cùng các chứng nhận UL, C-UL và FM Approved uy tín, đầu phun Sprinkler Protector PS008 được ứng dụng rộng rãi tại nhiều công trình:

• Hành lang & Phòng nghỉ khách sạn: Lắp đặt âm tường dọc theo dãy hành lang hoặc trong phòng ngủ nơi có trần thạch cao hoàn thiện không muốn đi ống lộ.
• Tòa nhà văn phòng & Bệnh viện: Giải pháp PCCC tối ưu cho các phòng làm việc, phòng học, phòng bệnh nhân bị giới hạn bởi không gian trần giả hoặc có nhiều hệ thống ống gió.
• Khu vực nguy cơ cháy nhẹ & Thông thường: Đáp ứng diện tích bảo vệ tiêu chuẩn theo NFPA 13 lên tới 169 sq.ft (18.2 m²) cho khu vực Light Hazard và 100 sq.ft (9.3 m²) cho khu vực Ordinary Hazard.
• Dự án cải tạo & Nâng cấp PCCC: Thích hợp cho các công trình bổ sung hệ thống chữa cháy tự động mà không muốn phá vỡ kết cấu trần bê tông hiện hữu.

Khả năng chữa cháy

Khả năng chữa cháy của đầu phun Sprinkler Protector PS008 được khẳng định qua tính toán thủy lực thực nghiệm và biên dạng phân bố dòng xả đạt chuẩn NFPA 13:

• Độ nhạy nhiệt Quick Response (RTI 33): Bầu thủy tinh 3 mm phản ứng cực nhanh với sự biến đổi nhiệt độ, kích hoạt xả nước sớm hơn dòng bầu 5 mm tiêu chuẩn để dập tắt ngọn lửa ngay từ khi mới bùng phát.
• Lưu lượng dập lửa K5.6 dồi dào: Hệ số xả K = 5.6 Imp (80 S.I) đảm bảo lưu lượng nước phun mạnh mẽ ngay cả ở áp suất vận hành tối thiểu từ 7 PSI (48 kPa), khống chế nhiệt độ đám cháy và dập lửa hiệu quả.
• Biên dạng xả hình quạt (Sidewall Trajectory): Tấm định hướng ngang xé nhỏ dòng nước thành màng phun phân bố hình quạt xòe rộng về phía trước và bán kính hai bên, bao phủ trọn vẹn không gian phòng mà không bị cản trở bởi trần.
• Khả năng chịu áp vượt trội: Áp suất làm việc tối đa 175 PSI (1200 kPa) và được kiểm tra thủy lực 100% tại nhà máy ở mức 500 PSI (3450 kPa), đảm bảo an toàn tuyệt đối khi áp lực đường ống tăng cao.

Hướng dẫn lựa chọn và lắp đặt

Việc thi công gá lắp và bảo trì đầu phun Sprinkler Protector PS008 cần tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật NFPA 13 và hướng dẫn từ nhà sản xuất:

Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:

• Chuẩn bị & Kiểm tra trước khi lắp: Chọn đúng ngưỡng nhiệt độ bầu thủy tinh phù hợp với nhiệt độ môi trường tối đa để tránh kích hoạt giả. Xả rửa sạch cặn bẩn đường ống và xả áp trước khi thi công. Giữ kẹp bảo vệ bầu trong suốt quá trình vận chuyển.
• Đấu nối chân ren & Định hướng: Quấn băng tan hoặc thoa keo làm kín ren không đóng rắn lên ren ngoài 1/2″ NPT. Vặn đầu phun PS008 vào măng sông tường theo phương ngang. Đảm bảo tấm định hướng nằm ngang và song song với mặt trần.
• Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê chuyên dụng (Protector Sprinkler Wrench hoặc Sprinkler Key) đưa vào đai lục giác để siết. Momen siết tiêu chuẩn đạt từ 150 đến 200 kg-cm (14.7 đến 19.6 N·m). Không siết quá lực 300 kg-cm (29.4 N·m) để tránh làm biến dạng gioăng làm kín Belleville, gây rò rỉ nước.
• Lắp nắp chụp âm tường (Escutcheon): Nếu lắp dạng Recessed Sidewall, đẩy nắp chụp Model A ôm sát bề mặt tường (cho phép điều chỉnh độ sâu tới 3/4″). Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu trang trí nào lên bề mặt đầu phun và bầu thủy tinh.
