Mô tả
Tổng quan

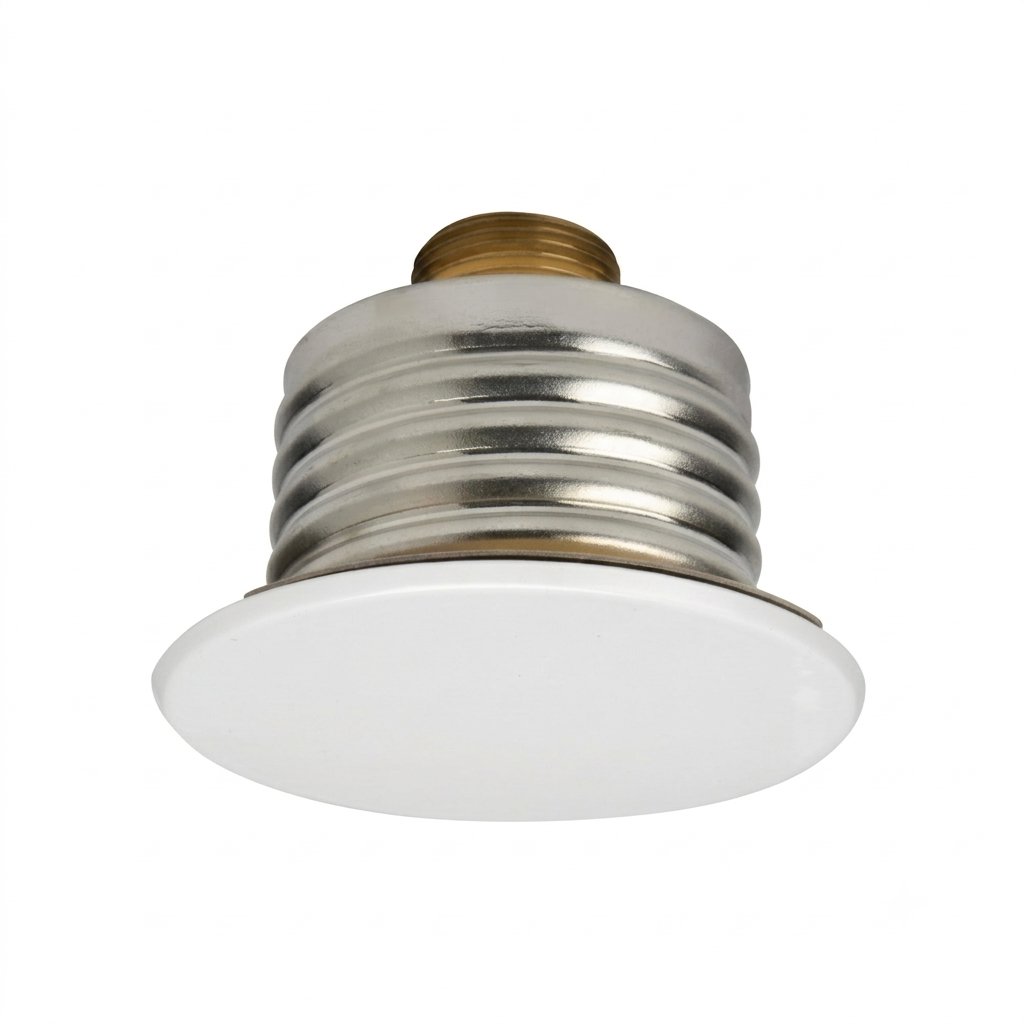

Đầu phun Sprinkler Tyco TY5521 (Concealed Pendent Sprinkler SIN TY5521) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống che giấu âm trần dung tích cực lớn (Extra Large Orifice – ILLUSION) thuộc phân khúc cao cấp, được nghiên cứu và chế tạo trực tiếp tại Anh bởi tập đoàn Tyco Fire Protection Products (Johnson Controls). Thiết bị được thiết kế chuyên dụng cho các không gian kiến trúc đặc biệt nhạy cảm về mặt thẩm mỹ như sảnh khách sạn hạng sang, sòng bạc (casinos), trung tâm hội nghị, nhà thờ, tòa nhà văn phòng hạng A và nhà hàng cao cấp. TY5521 là giải pháp kỹ thuật tối ưu cho những khu vực yêu cầu mật độ phun nước chữa cháy cao nhưng gặp hạn chế về áp lực nguồn cấp.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY5521 âm trần nhập khẩu chính hãng từ Anh luôn được các kỹ sư cơ điện M&E, nhà thầu PCCC và các nhà thiết kế kiến trúc ưu tiên lựa chọn nhờ chất lượng hoàn thiện chuẩn Châu Âu, khả năng che giấu phẳng mịn với bề mặt trần thạch cao và hiệu suất xả nước vượt trội.
Cấu tạo và đặc điểm

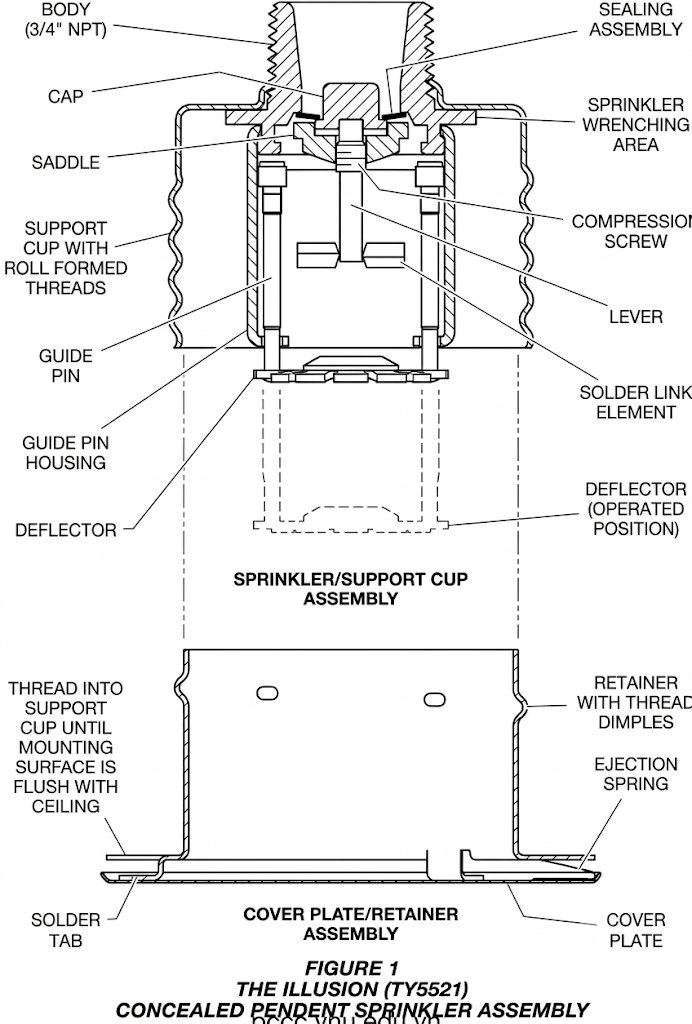

Đầu phun Sprinkler Tyco TY5521 sở hữu thiết kế kết cấu hai phần tách rời độc lập (cụm đầu phun/cốc đỡ và cụm nắp che/vòng giữ), được gia công từ các vật liệu hợp kim kim loại chất lượng cao đảm bảo độ bền cơ học vững chắc và khả năng chịu áp lực vận hành lâu dài:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Body) | Đồng thau (Brass) | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 3/4 in. NPT với đường ống, chịu lực siết gá lắp định mức mà không bị biến dạng. |
| Cốc đỡ (Support Cup) | Thép mạ (Plated Steel) | Thiết kế ren cuộn bao bọc bảo vệ đầu phun và ngàm kết nối xoắn với cụm nắp che giấu. |
| Phần tử liên kết nhiệt (Solder Link Element) | Niken chứa lớp hợp kim hàn nhiệt (Nickel link halves) | Cấu thành từ hai nửa liên kết bằng hợp kim nhạy nhiệt, tự động tách rời chính xác khi đạt ngưỡng nhiệt độ cài đặt để giải phóng van xả. |
| Nắp đệm & Cụm làm kín (Cap & Sealing Assembly) | Đồng đỏ / Beryllium Nickel bọc TEFLON | Chặn kín cửa xả nước ở trạng thái chờ trực áp lực. Lớp bọc Teflon chống dính giúp đệm bung nhanh không gây rò rỉ. |
| Tấm định hướng (Deflector) | Đồng đỏ / Đồng thau (Bronze / Brass) | Trượt tự do trên hai chốt dẫn hướng bằng thép không gỉ (Stainless Steel), tự động hạ xuống vị trí vận hành khi nắp che rơi ra để phân tán màng nước. |
| Cụm nắp che & Vòng giữ (Cover Plate / Retainer) | Đồng thau (Brass) kết hợp mối hàn nhiệt dễ chảy | Tấm che phẳng ôm sát mặt trần, tự động rơi ra khi nhiệt độ hỏa hoạn đạt ngưỡng định mức nắp (59°C hoặc 74°C). Tích hợp lò xo bật nắp bằng thép không gỉ. |
Thiết kế cấu trúc tách rời mang lại lợi thế thi công lớn: cho phép gá lắp cụm đầu phun và tiến hành thử áp lực thủy lực toàn bộ hệ thống đường ống trước khi thi công đóng trần giả hoặc sơn hoàn thiện. Thiết bị cho phép điều chỉnh độ sâu dọc theo chiều đứng lên đến 3/4 in. (19.1 mm), giúp kỹ sư linh hoạt xử lý sai số chiều dài khi cắt các ống chờ (pipe drops). Nắp che phẳng cung cấp đa dạng màu sắc hoàn thiện như Trắng xám (Grey White RAL9002), Trắng thuần (Pure White RAL9010), Trắng tín hiệu (Signal White RAL9003), Đồng thau (Brass), Mạ Chrome, Chrome chải (Brushed Chrome) hoặc màu sơn tùy chỉnh (Custom RAL).
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY5521 âm trần vận hành tự động theo quy trình cảm ứng nhiệt hai giai đoạn thông minh:
- Trạng thái chờ trực: Cụm đầu phun nằm ẩn hoàn toàn bên trong cốc đỡ phía trên trần giả. Nắp che phẳng được gắn chặt với vòng giữ bằng 3 điểm hàn hợp kim nhạy nhiệt, duy trì khoảng hở không khí tiêu chuẩn 3/32 in. (2.4 mm) so với mặt trần để không khí lưu thông cảm nhận nhiệt độ.
- Giai đoạn 1 – Tách nắp che giấu: Khi hỏa hoạn bùng phát, không khí nóng tích tụ sát trần tác động vào nắp che. Khi đạt ngưỡng nhiệt độ của nắp (139°F / 59°C cho đầu 71°C hoặc 165°F / 74°C cho đầu 100°C), các mối hàn chảy ra, lò xo ejector đẩy nắp che rơi xuống, lộ ra đầu phun bên trong. Tấm định hướng (deflector) lập tức rơi xuống theo các chốt dẫn hướng inox vào vị trí sẵn sàng phân tán nước.
- Giai đoạn 2 – Kích hoạt xả nước dập lửa: Nhiệt độ tiếp tục gia tăng đạt ngưỡng định mức của cầu chì dễ chảy (160°F / 71°C hoặc 212°F / 100°C). Hai nửa liên kết Niken tách rời, giải phóng cụm đệm làm kín Beryllium Nickel bọc Teflon. Áp lực nước đẩy văng nắp chặn, xả trực tiếp dòng nước lưu lượng lớn K11.2 vào tấm định hướng. Nước được xé nhỏ thành màng xòe hình nón bao phủ diện rộng, dập tắt đám cháy tức thì.
Ứng dụng
Nhờ thiết kế âm trần phẳng tinh tế và hệ số lưu lượng cực lớn K11.2, đầu phun Sprinkler Tyco TY5521 là sự lựa chọn hàng đầu cho các công trình cao cấp:
- Sảnh khách sạn cao cấp & Sòng bạc (Casinos): Lắp đặt âm trần tại khu vực đón khách, hành lang, phòng hội nghị nơi yêu cầu tuyệt đối không để lộ các thiết bị cơ điện PCCC.
- Tòa nhà văn phòng hạng A & Ngân hàng: Bảo vệ không gian kiến trúc hiện đại, đảm bảo độ phẳng mịn hoàn hảo của trần thạch cao.
- Trung tâm thương mại & Nhà hàng sang trọng: Cung cấp màng xả nước diện rộng dập lửa hiệu quả trong điều kiện nguồn cấp nước áp lực thấp.
- Nhà thờ, Bảo tàng & Khu vực nhạy cảm: Tùy chọn lắp kết hợp thêm vòng đệm silicone ngăn bụi và không khí (Air and Dust Seal) cho các khu vực đòi hỏi ngăn luồng khí thông tầng.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY5521 sở hữu năng lực kiểm soát đám cháy mạnh mẽ nhờ sự kết hợp giữa thiết kế lỗ xả cực lớn K11.2 và cơ chế phản ứng nhiệt chính xác:
- Lưu lượng xả lớn ở áp suất thấp: Với hệ số K = 11.2 (161.3 LPM/bar½), thiết bị cung cấp mật độ phun nước chữa cháy cao hơn gấp đôi so với các dòng K5.6 tiêu chuẩn trong cùng một điều kiện áp suất.
- Phân bổ màng nước đồng đều: Tấm định hướng hạ thấp khi kích hoạt giúp phân tán dòng nước thành màng phun hình nón phủ rộng, làm mát trần và dập tắt ngọn lửa nhanh chóng.
- Áp suất làm việc tiêu chuẩn: Đạt áp suất vận hành tối đa 175 psi (12.1 bar) theo đúng tiêu chuẩn danh mục UL và cUL Listed.
Hướng dẫn lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY5521 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và hướng dẫn từ datasheet TFP184 của nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Lắp đặt & Siết lực đầu phun: Tháo nắp nhựa bảo vệ tạm thời. Phủ keo làm kín ren chuyên dụng lên ren ngoài 3/4 in. NPT, dùng tay vặn nhẹ vào măng sông. Chỉ sử dụng cờ lê chuyên dụng W-Type 18 Sprinkler Wrench (P/N 56-000-1-265) đưa vào lòng cốc đỡ để siết lực momen định mức từ 10 ft-lb đến 20 ft-lb (13.4 N-m đến 26.8 N-m). Tuyệt đối không siết quá lực.
- Bảo vệ trong lúc làm trần: Gắn lại nắp nhựa bảo vệ (disposable protective cap) để bảo vệ tấm định hướng và khung đầu phun trong suốt quá trình thợ thi công trần thạch cao, bả matit và sơn hoàn thiện. Đầu nhọn của nắp nhựa hỗ trợ ấn đánh dấu tâm lỗ khoét trần đường kính 2-1/2 in. (63.5 mm).
- Hoàn thiện nắp che thẩm mỹ: Sau khi hoàn thành mặt trần, tháo bỏ nắp nhựa bảo vệ và kiểm tra tấm định hướng di chuyển lên xuống tự do. Xoáy cụm nắp che/vòng giữ vào cốc đỡ cho đến khi nắp tiếp xúc nhẹ sát mặt trần. Đảm bảo duy trì khe hở không khí tiêu chuẩn 3/32 in. (2.4 mm) xung quanh nắp che, tuyệt đối không sơn phủ đè lên nắp che sau khi hoàn tất lắp đặt.
