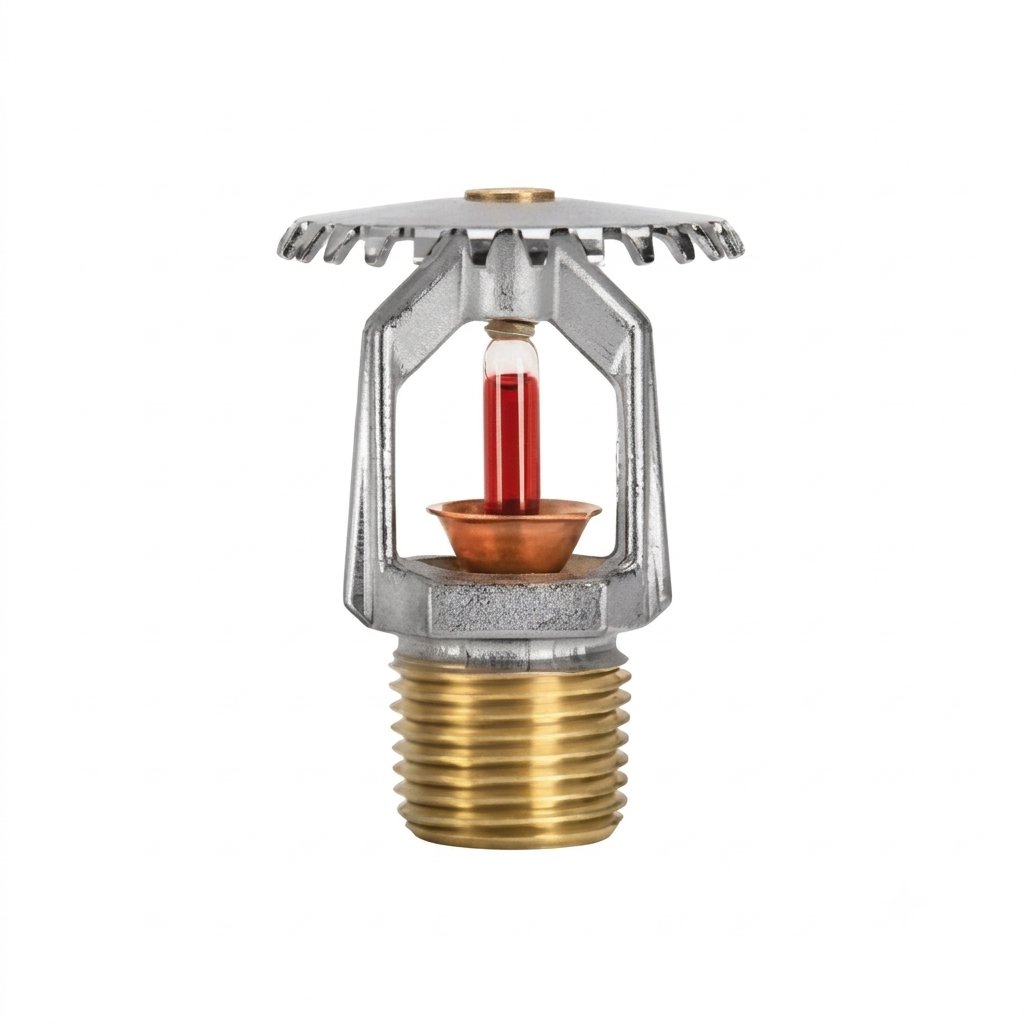

Đầu phun Sprinkler quay lên Tyco TY1151

Tổng quan

Đầu phun Sprinkler Tyco TY1151 (Model SIN TY1151 Upright Sprinkler) là thiết bị chữa cháy tự động cao cấp thuộc Series TY-B, được nghiên cứu và sản xuất bởi thương hiệu danh tiếng Tyco (Johnson Controls) tại nhà máy Đài Loan. Sản phẩm thuộc chủng loại đầu phun hướng lên (Upright Sprinkler) với phản ứng tiêu chuẩn và độ bao phủ tiêu chuẩn (Standard Response, Standard Coverage). Thiết bị được thiết kế chuyên dụng để lắp đặt tại các khu vực đường ống hở hoặc hở trần thuộc các công trình thương mại, tòa nhà văn phòng, trung tâm thương mại, xưởng sản xuất, nhà máy lọc dầu và hóa chất thuộc nhóm nguy cơ cháy nhẹ, thông thường và cao (Light, Ordinary, or Extra Hazard).

Sản phẩm sở hữu công nghệ cảm biến nhiệt bằng bầu thủy tinh đường kính 5 mm nhạy bén và bền bỉ. Khi xảy ra sự cố hỏa hoạn, bầu thủy tinh sẽ giãn nở gia tăng áp suất và vỡ tan khi đạt ngưỡng nhiệt độ định mức, giải phóng dòng nước dập tắt đám cháy ngay từ giai đoạn bùng phát ban đầu. Với hệ số lưu lượng K = 2.8 GPM/psi½ (40.3 Lpm/bar½) cùng kết nối ren tiêu chuẩn 1/2″ NPT, Tyco TY1151 cung cấp giải pháp tính toán thủy lực tối ưu cho các tuyến ống cải tạo (retrofit) hoặc hệ thống yêu cầu kiểm soát lưu lượng nước ở mức vừa phải theo chuẩn NFPA 13. Đầu phun đáp ứng trọn vẹn các kiểm định an toàn PCCC hàng đầu thế giới như UL, C-UL Listed và FM Approved.

Cấu tạo và đặc điểm

Đầu phun Sprinkler Tyco TY1151 được chế tạo từ các vật liệu hợp kim cao cấp chống ăn mòn, chịu được momen xoắn siết lắp đặt lớn và áp lực vận hành lâu dài trong hệ thống:

Thân khung đúc rèn sắc sảo giúp giảm bớt lực cản dòng chảy và chịu lực cơ học vượt trội. Cụm màng đệm Beryllium Nickel phủ Teflon độc quyền giúp chống hiện tượng ăn mòn và bám cặn khi tiếp xúc với môi trường nước kéo dài. Sản phẩm cung cấp đa dạng lớp hoàn thiện bề mặt như Đồng thau tự nhiên (Natural Brass), Mạ Chrome (Chrome Plated), Sơn phủ Polyester hay Lớp phủ sáp/chì chống ăn mòn (Wax/Lead Coated) chuyên dụng cho các môi trường hóa chất khắc nghiệt.

Nguyên lý hoạt động

Đầu phun Sprinkler Tyco TY1151 vận hành hoàn toàn tự động theo cơ chế giãn nở nhiệt cơ học:

• Trạng thái chờ trực áp lực: Khi hệ thống ở điều kiện bình thường, cửa xả nước được chặn kín nhờ nút đệm Beryllium Nickel bọc Teflon dưới lực nén định mức từ vít nén truyền qua bầu thủy tinh 5 mm, giữ kín dòng nước áp lực cao bên trong đường ống.
• Phát hiện nhiệt & Kích hoạt: Khi xảy ra hỏa hoạn, dòng khí nóng bốc lên tác động trực tiếp vào bầu thủy tinh cảm nhiệt. Dung dịch bên trong giãn nở mạnh gia tăng áp suất nội tại. Khi nhiệt độ môi trường đạt đến ngưỡng định mức (57°C, 68°C, 79°C, 93°C, 141°C, 182°C), bầu thủy tinh vỡ hoàn toàn.
• Phun nước dập lửa: Bầu thủy tinh vỡ giải phóng lập tức cụm nút đệm bịt cản. Áp lực nước trong đường ống đẩy văng các chi tiết chặn ra ngoài, phun dòng nước hướng lên tấm định hướng. Tấm định hướng xé nhỏ dòng chảy thành màng sương hình nón bao phủ rộng từ trần xuống sàn để khống chế đám cháy.

Ứng dụng

Nhờ chứng nhận UL, C-UL, FM quốc tế uy tín cùng thiết kế hướng lên bền bỉ, đầu phun Sprinkler Tyco TY1151 được tin dùng trong nhiều môi trường công trình:

• Tầng hầm để xe & Trung tâm kỹ thuật: Lắp đặt quay lên trên các đường ống treo lộ thiên, tránh che khuất bởi hệ thống dầm bê tông, ống gió hay khay cáp điện.
• Nhà xưởng công nghiệp & Nhà máy hóa chất: Bảo vệ an toàn cho các khu vực sản xuất hở trần, đặc biệt sử dụng phiên bản phủ Polyester/Wax/Lead chống ăn mòn cho các nhà máy lọc dầu, nhà máy hóa chất.
• Trung tâm thương mại & Tòa nhà văn phòng: Trang bị cho các khu vực gian kỹ thuật, kho tàng hở trần thuộc nhóm nguy cơ cháy nhẹ và thông thường.
• Hệ thống cải tạo (Retrofit): Tương thích hoàn hảo với các bài toán tính toán thủy lực cho đường ống cũ cần thay thế đầu phun K2.8 kết nối ren 1/2″ NPT theo chuẩn NFPA 13.

Khả năng chữa cháy

Khả năng chữa cháy của đầu phun Sprinkler Tyco TY1151 được khẳng định qua tính toán thủy lực thực nghiệm và biên dạng phân bố màng nước chuẩn NFPA 13:

• Độ nhạy nhiệt phản ứng tiêu chuẩn: Bóng thủy tinh 5 mm hoạt động ổn định và chính xác, tránh hiện tượng kích hoạt giả do sự biến động nhiệt độ thoáng qua của môi trường.
• Lưu lượng dập lửa K2.8 được tối ưu: Hệ số K = 2.8 GPM/psi½ (40.3 Lpm/bar½) giúp kiểm soát lưu lượng xả hiệu quả ở mức vừa đủ, tiết kiệm nguồn nước chữa cháy và giảm thiểu thiệt hại tài sản do ngập nước.
• Biên dạng xả hướng lên (Upright Trajectory): Tấm định hướng phân tán dòng nước bắn ngược thành màng hình nón phủ đều không gian phía dưới, đồng thời làm mát vùng không khí sát trần nhà để ngăn bùng phát nhiệt.
• Áp suất vận hành an toàn: Chịu áp suất làm việc tối đa đạt 175 psi (12.1 bar), đảm bảo an toàn tuyệt đối ngay cả khi áp lực hệ thống bơm tăng cao.

Hướng dẫn lắp đặt

Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY1151 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và hướng dẫn từ nhà sản xuất:

Quy trình thi công gá lắp chuẩn kỹ thuật PCCC:

• Kiểm tra trước khi lắp: Quan sát bọt khí nhỏ trong bầu thủy tinh (đường kính khoảng 1.6 mm cho loại 57°C đến 2.4 mm cho loại 182°C). Không lắp đặt nếu phát hiện bầu bị nứt hoặc mất chất lỏng.
• Thao tác đấu nối ren: Quấn băng tan chuyên dụng hoặc thoa keo làm kín ren không đóng rắn lên ren ngoài 1/2″ NPT. Dùng tay vặn đầu phun TY1151 vào măng sông đường ống theo hướng quay lên (Upright).
• Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê chuyên dụng W-Type 6 Sprinkler Wrench (hoặc cờ lê mỏ lết điều chỉnh 8–10 inch cho dòng phủ sáp) đưa vào đai vặn trên thân đầu phun để siết. Momen siết tiêu chuẩn đạt từ 7 đến 14 ft-lbs (9.5 đến 19.0 N·m) cho ren 1/2″ NPT. Tránh siết quá lực gây hỏng chân ren dẫn đến rò rỉ nước.
• Định hướng & Bảo vệ hoàn thiện: Căn chỉnh đĩa định hướng nằm song song với tuyến ống nhánh. Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu nào lên bề mặt đầu phun và bầu thủy tinh sau khi lắp đặt xong.
