Mô tả
Tổng quan

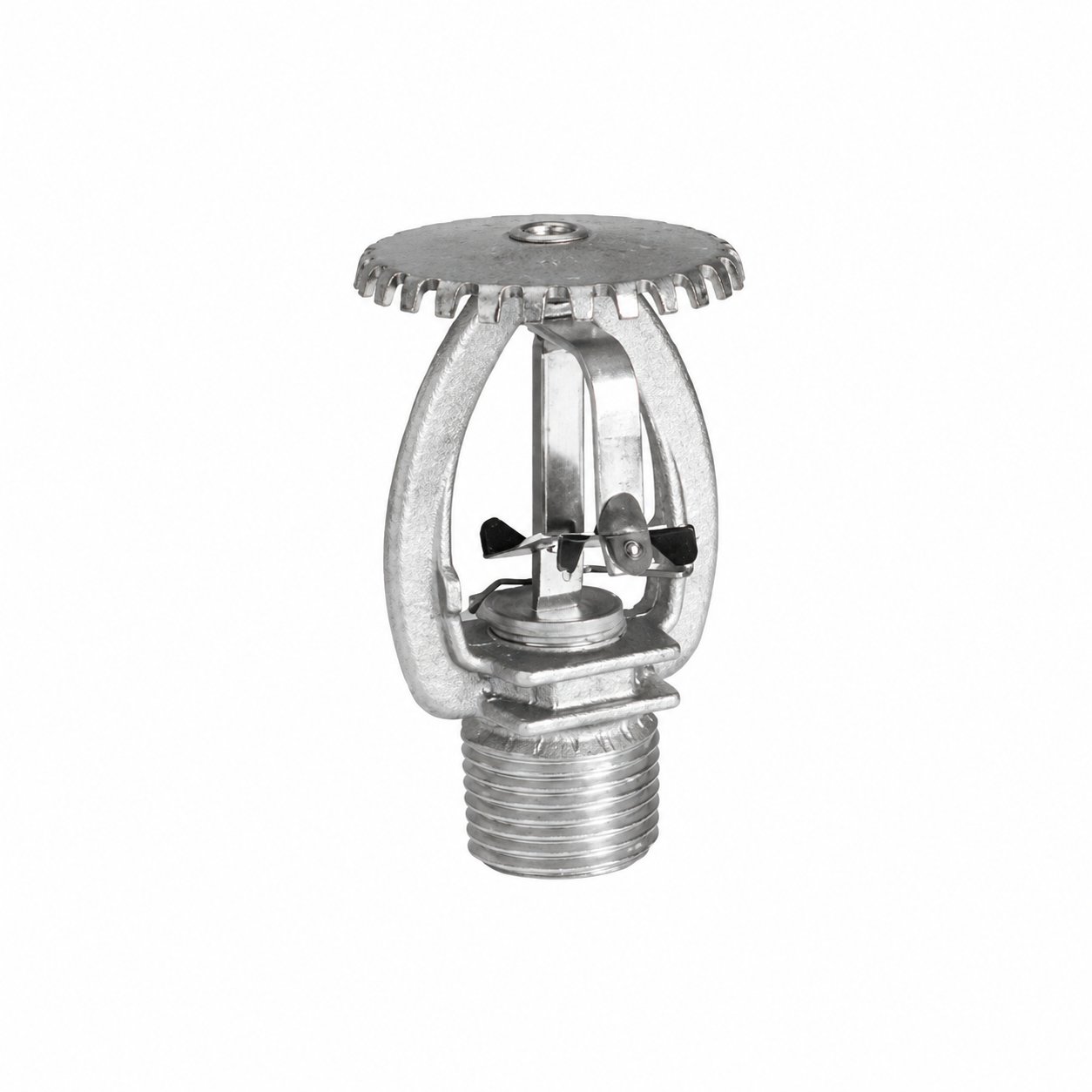

Đầu phun Sprinkler Tyco TY3121 (Model SIN TY3121 Upright Sprinkler) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) thuộc Series TY-FRL cao cấp, được sản xuất trực tiếp tại Anh bởi thương hiệu danh tiếng Tyco (Johnson Controls). Sản phẩm thuộc chủng loại phản ứng nhanh với độ bao phủ tiêu chuẩn (Quick Response, Standard Coverage), chuyên dụng cho các hệ thống PCCC tự động tại các công trình thương mại, tòa nhà văn phòng, khách sạn, trung tâm thương mại, trường học và bệnh viện thuộc nhóm nguy cơ cháy nhẹ và thông thường (Light and Ordinary Hazard).
Đầu phun Tyco TY3121 sở hữu công nghệ cảm biến nhiệt dạng cầu chì hàn chảy (fusible link assembly) nhạy bén và chuẩn xác. Cấu tạo cầu chì gồm hai nửa liên kết ghép chặt bằng lớp hợp kim hàn chảy mỏng. Khi nhiệt độ môi trường xung quanh đạt đến ngưỡng định mức, lớp hàn chảy phân tách tức thì, giải phóng cơ cấu khóa cơ học để xả nước dập tắt đám cháy ngay từ giai đoạn bùng phát ban đầu. Với hệ số lưu lượng K = 5.6 GPM/psi½ (80.6 LPM/bar½) cùng kết nối ren tiêu chuẩn 1/2″ NPT, thiết bị cung cấp giải pháp tính toán thủy lực tối ưu theo tiêu chuẩn NFPA 13. Sản phẩm đạt trọn vẹn các chứng nhận kiểm định PCCC uy tín toàn cầu như UL, C-UL Listed, FM Approved, NYC Approved và LPCB Approved.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3121 được chế tạo từ các dòng vật liệu hợp kim cao cấp chống ăn mòn, chịu được áp lực vận hành cao và momen xoắn siết lắp đặt lớn:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thân đầu phun (Frame) | Đồng đỏ (Bronze) | Đúc rèn cứng cáp nguyên khối, chịu lực kết nối ren 1/2″ NPT, tích hợp gờ vặn cờ lê (wrench flanges) chống biến dạng ren khi siết lực. | ||||||||||||
| Cụm liên kết nhiệt (Link Assembly) | Niken chứa lớp hợp kim hàn | Cảm biến nhiệt phản ứng nhanh; gồm hai nửa niken dán ghép bằng mối hàn chảy nhạy bén ở nhiệt độ định mức cài đặt. | ||||||||||||
| Thanh giằng & Móc khóa (Strut & Hook) | Hợp kim Monel | Truyền lực nén tì đè giữ chặt cụm van chặn nước; tự động bật văng tức thì khi mối hàn chảy tan để giải phóng lối xả. | ||||||||||||
| Nút đệm & Gioăng làm kín (Button & Seal) | Đồng đỏ & TEFLON (Bronze w/ TEFLON) | Bịt kín cổng xả ở trạng thái chờ trực áp lực; lớp phủ Teflon ngăn ngừa hiện tượng kết dính và rò rỉ nước tuyệt đối. | ||||||||||||
| Lò xo đẩy (Ejection Spring) | Hợp kim Inconel | Tạo lực cơ học bật văng nhanh các cấu kiện chặn ra khỏi đường xả khi kích hoạt, đảm bảo dòng xả không bị cản trở. | ||||||||||||
| Tấm định hướng (Deflector) |
| Thông số | Giá trị |
|---|---|
| Model | TY3121 |
| Kiểu lắp đặt | Upright (hướng lên) |
| K-factor | 5.6 (80,6 LPM/bar^0.5) |
| Ren kết nối | 1/2” NPT |
| Áp lực làm việc tối đa | 175 psi (12,1 bar) |
| Nhiệt độ kích hoạt | 165°F (74°C) – Mã màu: không sơn; 212°F (100°C) – Mã màu: trắng |
