Tổng quan

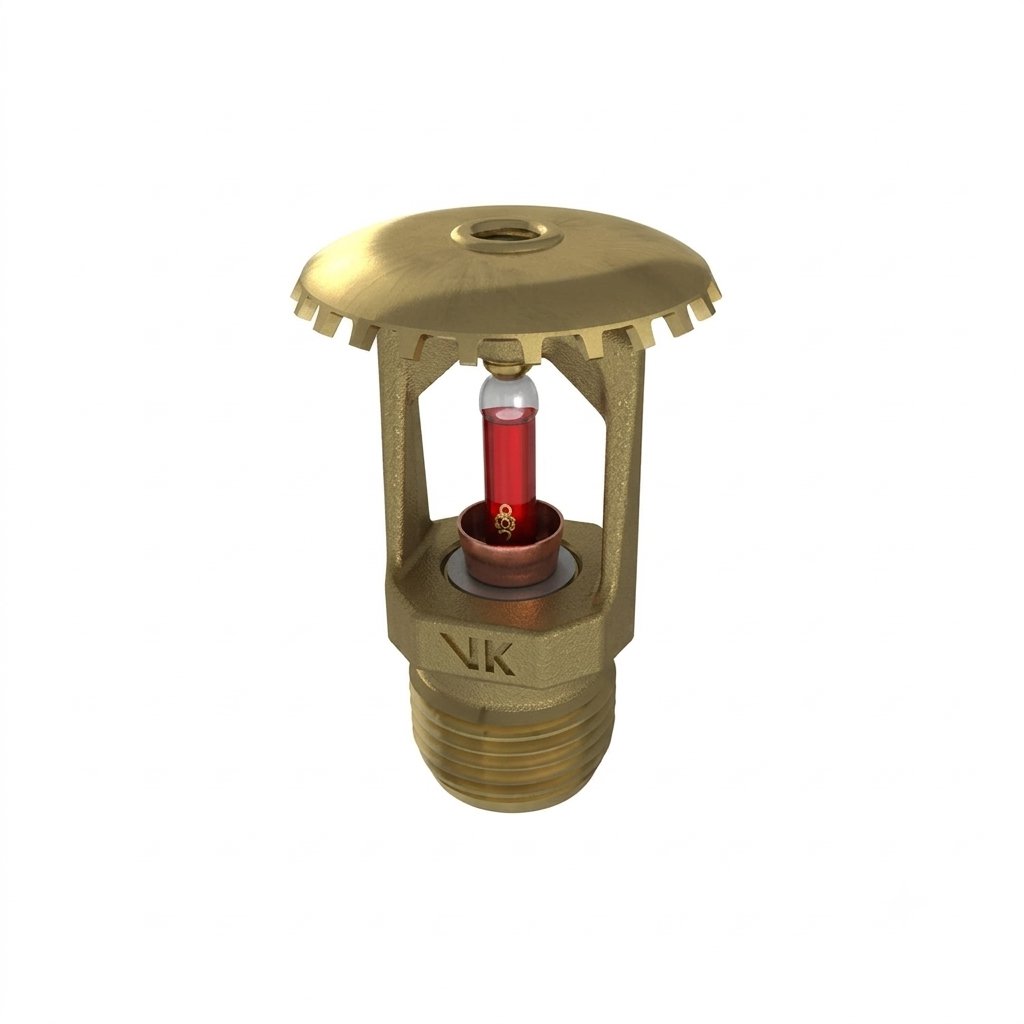

Đầu phun Sprinkler Viking VK100 (Micromatic Standard Response Upright Sprinkler VK100) là dòng thiết bị chữa cháy tự động hướng lên (Upright Spray) phản ứng tiêu chuẩn thuộc Series Micromatic cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Viking (Đức/Mỹ). Sản phẩm được thiết kế chuyên dụng cho các hệ thống PCCC tự động, giúp phân phối đều dòng nước dạng tia xòe hình nón nhằm kiểm soát và dập tắt hiệu quả các đám cháy ngay từ giai đoạn khởi phát. Thiết bị phù hợp cho các không gian kiến trúc đi đường ống nổi tại nhà xưởng công nghiệp, kho bãi, tòa nhà thương mại và khu vực nguy hiểm nhẹ đến thông thường (Light, Ordinary, Extra Hazard Occupancies).
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK100 nhập khẩu chính hãng từ Đức luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ độ bền cơ học cao, khả năng chịu áp suất lớn và tuổi thọ vận hành cực kỳ ổn định.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK100 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực hệ thống và môi trường vận hành khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame) | Đồng thau UNS-C84400 / QM Brass | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm BSP), bảo vệ bầu thủy tinh và chịu momen xoắn vặn siết gá lắp. |
| Tấm định hướng (Deflector) | Đồng đỏ UNS-C19500 (Phosphor Bronze) | Được gắn cố định phía trên khung, xé nhỏ dòng nước áp lực thành màng phun hình nón xòe rộng bao phủ khu vực bên dưới. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Đóng kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực. |
| Đầu bịt & Chốt chèn (Pip Cap & Insert) | Đồng UNS-C11000 & Thép không gỉ UNS-S30400 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ đầu dưới của bầu thủy tinh. |
| Vít điều chỉnh (Screw) | Đồng thau UNS-C36000 | Tạo lực ép nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn tại nhà máy. |
Thân thiết bị và chân ren được gia công tiêu chuẩn, cho phép trang bị thêm các tùy chọn lớp phủ bề mặt chống ăn mòn chuyên dụng như Polyester hoặc Electroless Nickel PTFE (ENT) cho các môi trường tiếp xúc hóa chất, hơi muối hoặc ngoài trời.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK100 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín Nickel bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren 1/2 in NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 141°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt, xả trực diện dòng nước xòe lên tấm định hướng phía trên. Tấm định hướng xé nhỏ dòng chảy thành màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ thiết kế hướng lên bền bỉ cùng các chứng nhận UL/FM uy tín, đầu phun Sprinkler Viking VK100 là lựa chọn dập lửa hàng đầu cho nhiều loại hình công trình:
- Nhà xưởng công nghiệp & Kho vận: Lắp đặt dọc theo các đường ống đi nổi lộ thiên dưới mái tôn, xưởng sản xuất hạng nhẹ đến trung bình.
- Trung tâm thương mại & Cao ốc văn phòng: Bảo vệ khu vực tầng hầm, trần kỹ thuật nơi tuyến ống PCCC đi nổi.
- Môi trường hóa chất ăn mòn: Lựa chọn các phiên bản phủ chống ăn mòn chuyên dụng ENT hoặc Polyester cho kho hóa chất, vùng ven biển.
- Hệ thống xả tràn (Deluge): Có thể gá lắp dưới dạng đầu phun hở (open sprinkler) khi tháo bỏ cụm bầu cảm nhiệt theo yêu cầu thiết kế.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK100 cung cấp hiệu suất dập lửa mạnh mẽ nhờ sự kết hợp giữa hệ số K5.6 và cấu trúc tấm định hướng hướng lên hiệu quả:
- Lưu lượng dập lửa tiêu chuẩn: Hệ số K5.6 (80.6 LPM/bar½) giúp cung cấp mật độ nước xả tối ưu, nhanh chóng làm mát không khí và khống chế đám cháy.
- Phân bổ màng nước đồng đều: Dòng nước va đập vào tấm định hướng phía trên tạo màng phun hình nón phân bố đồng nhất, phủ kín diện tích bảo vệ phía dưới.
- Khả năng chịu áp lực cao: Chịu áp suất làm việc tối đa lên tới 175 psi (12 bar) và áp suất thử thủy lực tại xưởng đạt 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK100 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và chỉ dẫn từ datasheet của nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK100 bắt buộc phải được lắp đặt theo hướng lên (Upright) với tâm trục vuông góc với đường ống.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài 1/2 in NPT, dùng tay vặn nhẹ đầu phun vào măng sông.

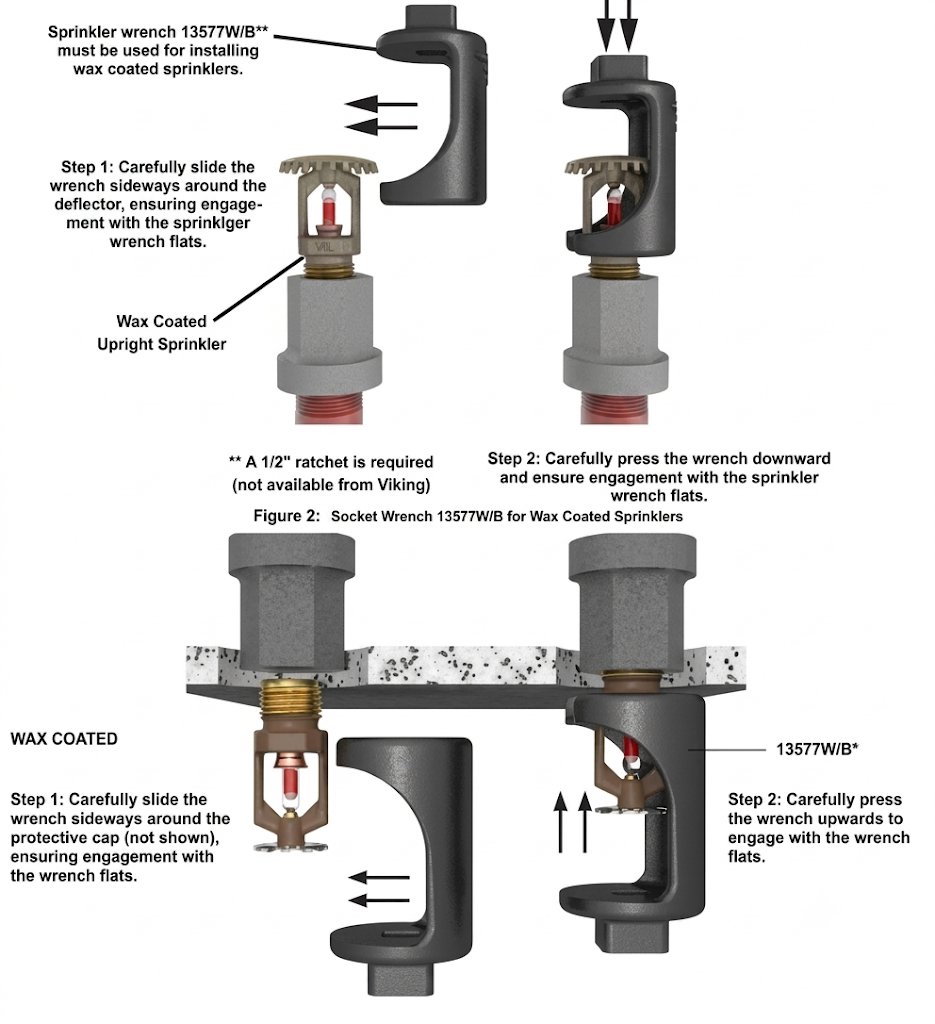

- Siết lực bằng cờ lê chuyên dụng: Chỉ sử dụng cờ lê chuyên dụng của Viking (Standard Wrench) kẹp vào vị trí vặn siết trên thân. Siết lực momen định mức tối đa không vượt quá 14 ft-lbs (19.0 N-m). Tuyệt đối không dùng cờ lê kẹp vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Lắp đặt hoàn chỉnh tuyến ống trước khi vặn gá đầu phun nhằm tránh các va đập cơ học làm nứt vỡ bầu thủy tinh nhạy nhiệt.
