Mô tả
Tổng quan

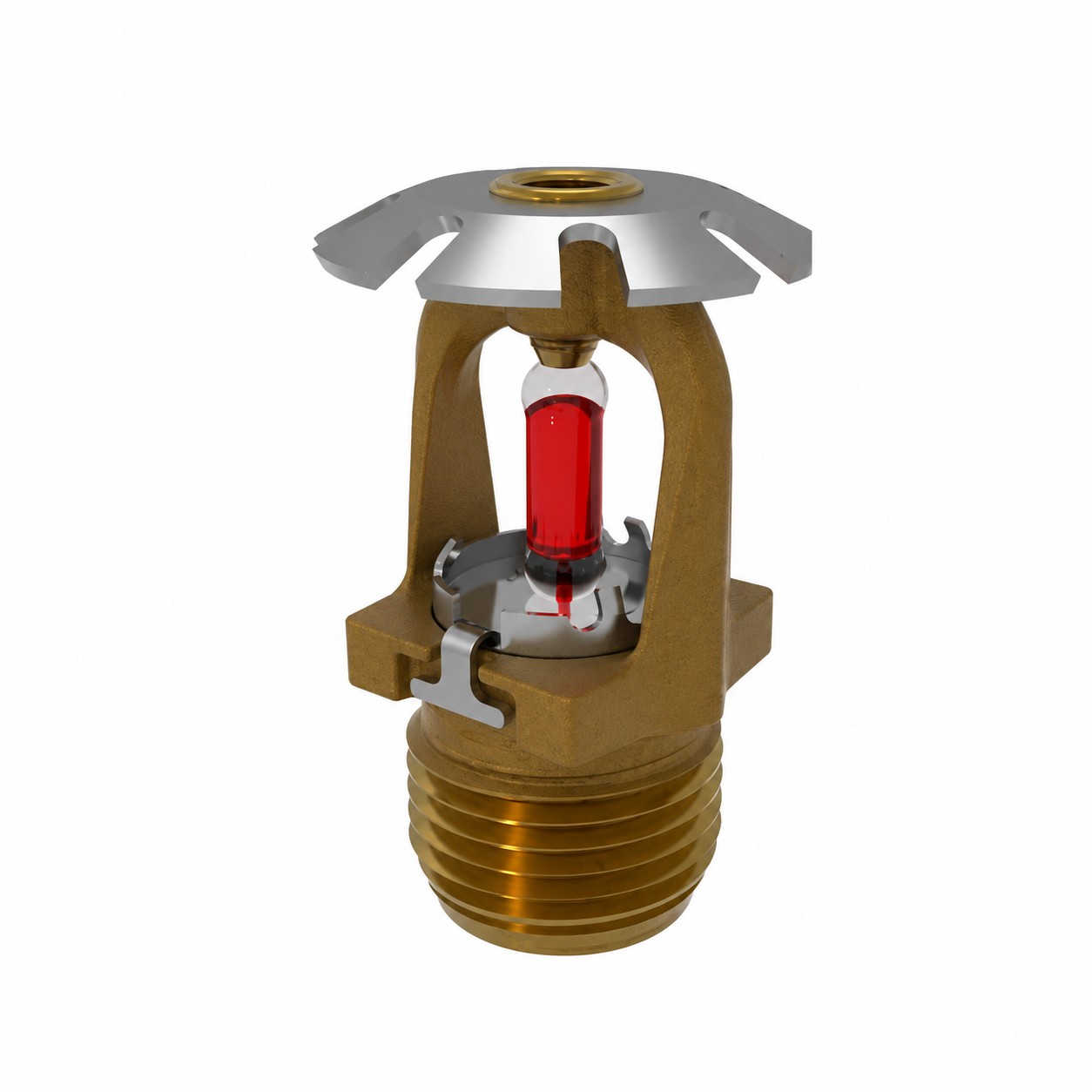

Đầu phun Sprinkler Viking VK2001 (VK2001 Standard Response Upright Sprinkler K8.0) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) phản ứng tiêu chuẩn hệ số lưu lượng lớn, thuộc chuỗi thiết bị Model XT-1 thế hệ mới do tập đoàn Viking nghiên cứu và chế tạo trực tiếp tại Mỹ. Thiết bị được thiết kế chuyên dụng cho các hệ thống PCCC đường ống lộ thiên, giúp phân phối màng nước xòe đều dạng hình nón hướng lên trên và lan tỏa rộng xuống dưới nhằm kiểm soát cũng như dập tắt hiệu quả các đám cháy ngay từ giai đoạn khởi phát.
Tại thị trường Việt Nam, Viking VK2001 xuất xứ Mỹ là sự lựa chọn ưu tiên của các nhà thầu cơ điện M&E cho các hệ thống chữa cháy nhà xưởng công nghiệp nặng, kho bãi logistics, trung tâm thương mại và cao ốc có tải trọng cháy cao.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK2001 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu áp lực làm việc lớn và chống ăn mòn hiệu quả trong môi trường công nghiệp:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Sprinkler Body) | Đồng thau CW602N, UNS-C84400 hoặc QM Brass | Chịu lực kết nối chính với đường ống hệ thống qua chân ren 3/4″ NPT (20 mm BSPT), chịu momen xoắn lắp đặt lớn. |
| Tấm định hướng (Deflector) | Thép không gỉ UNS S30400 | Được định vị phía trên khung với ký hiệu “SSU” (Standard Spray Upright), xé nhỏ dòng nước thành màng bao phủ rộng. |
| Bầu thủy tinh (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt phản ứng tiêu chuẩn (Standard Response), chịu được nhiệt độ chất lỏng môi trường xuống tới -65°F (-55°C). |
| Vỏ & Đĩa nắp bịt (Pip Cap Shell & Disc) | Thép không gỉ UNS-S44400 & UNS-S30100 | Giữ cố định gioăng làm kín, chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực. |
| Gioăng làm kín (Pip Cap Seal) | Polytetrafluoroethylene (PTFE) | Ngăn ngừa rò rỉ nước tuyệt đối dưới áp lực cao, tự động giải phóng khi bầu thủy tinh vỡ. |
| Lò xo Belleville (Belleville Spring) | Hợp kim Nickel (Nickel Alloy) | Tạo lực đẩy tách nhanh cụm nắp bịt ra khỏi cửa xả nước ngay khi thiết bị kích hoạt. |
| Vít nén (Compression Screw) | Đồng thau CW612N, CW508L, UNS-C36000 hoặc UNS-C26000 | Cố định và duy trì lực ép chuẩn xác cho bầu thủy tinh theo thiết lập của nhà máy sản xuất. |

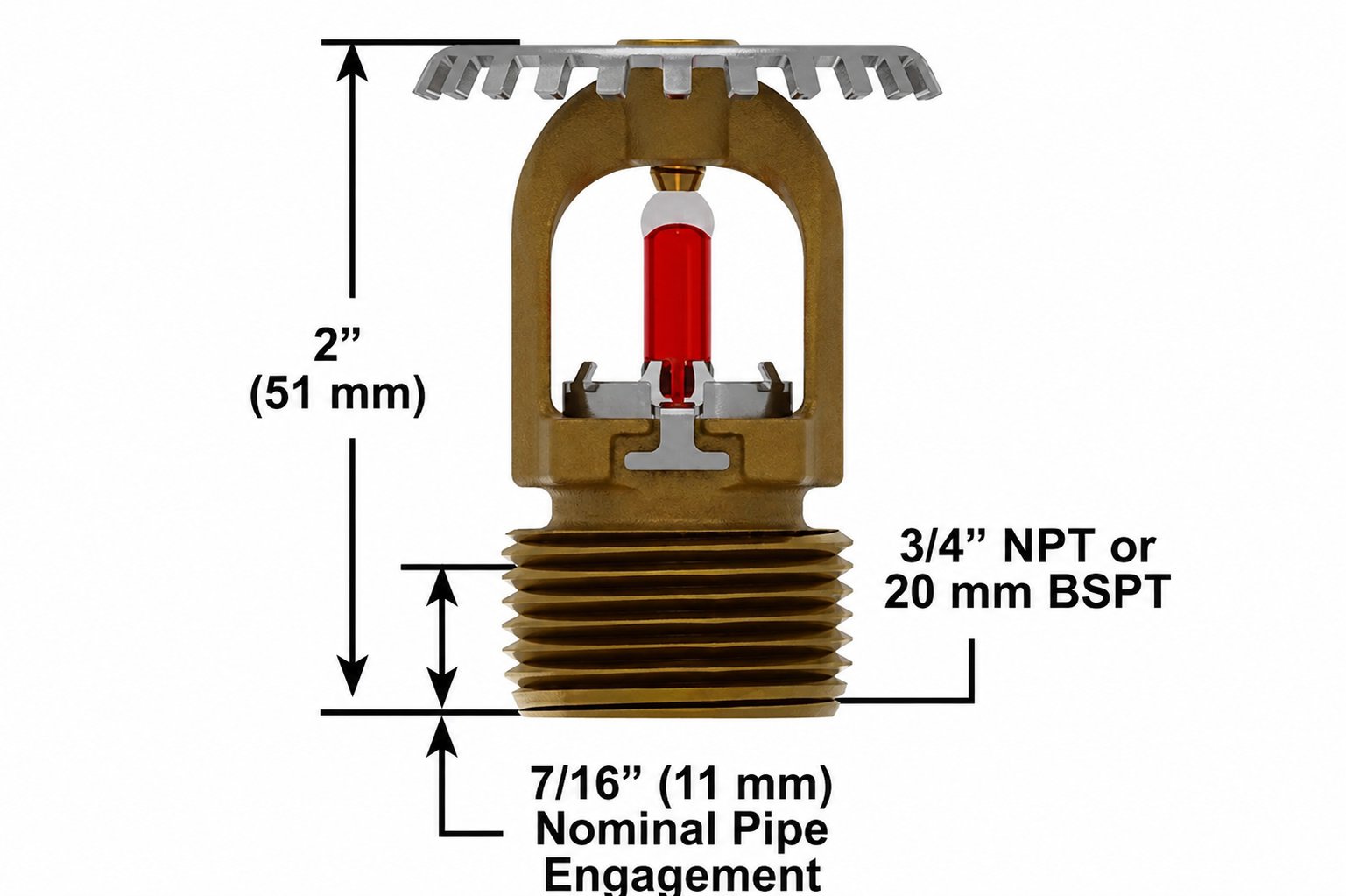

Thân thiết bị có chiều cao tổng thể chỉ 2″ (51 mm) cực kỳ gọn nhẹ. Sản phẩm cung cấp các lớp hoàn thiện đa dạng như Đồng thau nguyên bản (Brass), Mạ Chrome, Sơn Polyester Trắng, Sơn Polyester Đen hoặc mạ Electroless Nickel PTFE (ENT) đạt chuẩn chống ăn mòn cULus và FM Approved.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK2001 vận hành hoàn toàn tự động theo cơ chế cảm biến nhiệt cơ học trực tiếp:
- Trạng thái chờ trực: Đầu phun được vặn cố định trên tuyến ống cấp nước theo phương hướng lên (Upright), sao cho tấm định hướng nằm phía trên khung. Cụm nắp bịt và gioăng PTFE được đè chặt bởi lực ép của bầu thủy tinh 5 mm, giữ kín tuyệt đối đường ống nước pressure.
- Giai đoạn kích hoạt: Khi xảy ra sự cố hỏa hoạn, luồng khí nóng bốc lên trần tác động trực tiếp làm dung dịch lỏng trong bầu thủy tinh giãn nở mạnh và làm vỡ vỏ thủy tinh khi đạt ngưỡng nhiệt độ cài đặt (135°F/57°C, 155°F/68°C, 175°F/79°C, 200°F/93°C hoặc 286°F/141°C).
- Giai đoạn dập cháy: Bầu thủy tinh vỡ giải phóng lực ép, áp lực nước cùng lò xo Nickel đẩy bung cụm nắp bịt. Dòng nước phun hướng lên trên chạm vào tấm định hướng stainless steel, hình thành màng nước dạng chiếc ô (umbrella-shaped spray pattern) dập tắt ngọn lửa phía dưới.
Ứng dụng
Nhờ hệ số lưu lượng K8.0 lớn cùng thiết kế hướng lên bền bỉ, đầu phun Sprinkler Viking VK2001 được ứng dụng rộng rãi trong nhiều mô hình công trình:
- Lắp đặt trong hệ thống đường ống PCCC đi nổi, lộ thiên bên dưới dầm, trần nhà xưởng công nghiệp, kho chứa hàng hóa xếp chồng cao và xưởng sản xuất.
- Trang bị bảo vệ cho các khu vực rủi ro cháy nhẹ (Light Hazard), nguy hiểm thông thường (Ordinary Hazard) và nguy hiểm cao (Extra Hazard) theo NFPA 13.
- Sử dụng trong các hệ thống PCCC hút chân không (vacuum dry sprinkler systems) được FM phê duyệt với áp suất chân không giám sát tối đa -3 psi (-207 mbar).
- Lắp đặt kết hợp cùng đai bảo vệ Model XG Sprinkler Guard hoặc tấm chắn nước Model XWU Upright Water Shield cho các không gian chuyên dụng.
Khả năng chữa cháy
Đầu phun Viking VK2001 mang lại hiệu suất kiểm soát và dập tắt ngọn lửa vượt trội nhờ các thông số thủy lực mạnh mẽ:
- Lưu lượng xả nước lớn (K8.0): Hệ số lưu lượng K = 8.0 U.S. (115.2 metric) cho phép cung cấp mật độ xả nước dày đặc ở mức áp suất thấp hơn so với các dòng K5.6, giúp dập tắt đám cháy quy mô lớn nhanh chóng.
- Khả năng chịu áp lực vượt trội: Áp suất làm việc định mức tối đa 175 psi (12 bar) và áp suất thử thủy lực kiểm định xưởng sản xuất lên tới 500 psi (35 bar). Áp suất vận hành tối thiểu chỉ 7 psi (0.5 bar).
- Độ nhạy nhiệt ổn định: Bầu thủy tinh 5 mm nhận diện gia tăng nhiệt độ môi trường chuẩn xác, đảm bảo thời gian xả nước dập lửa đúng thời điểm theo thiết kế.
Hướng dẫn lắp đặt
Tuân thủ các hướng dẫn kỹ thuật sau giúp đảm bảo tính an toàn và hiệu quả thi công cho hệ thống PCCC:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Sử dụng cờ lê chuyên dụng: Bắt buộc dùng cờ lê thẳng Viking Part Number 23559MB để vặn siết đầu phun. Tuyệt đối không dùng cờ lê thường kẹp vào khung cánh hay bầu thủy tinh.
- Kiểm tra trước khi lắp: Chỉ sử dụng đầu phun còn nguyên vẹn, quan sát thấy bọt khí nhỏ bên trong bầu thủy tinh khi xoay ngang. Loại bỏ ngay thiết bị bị nứt vỡ, mất dung dịch hoặc có dấu hiệu va đập.
- Momen siết quy định: Quấn băng tan chuyên dụng vào chân ren ngoài, siết đầu phun ren 3/4″ NPT (20 mm BSPT) với lực momen tối đa không vượt quá 20 ft-lbs (27.1 N-m).
- Bảo vệ thiết bị: Giữ nguyên nắp chụp bảo vệ trong suốt quá trình vận chuyển, thi công và chỉ tháo bỏ ngay trước khi đưa hệ thống vào vận hành chính thức.
