Mô tả
Tổng quan

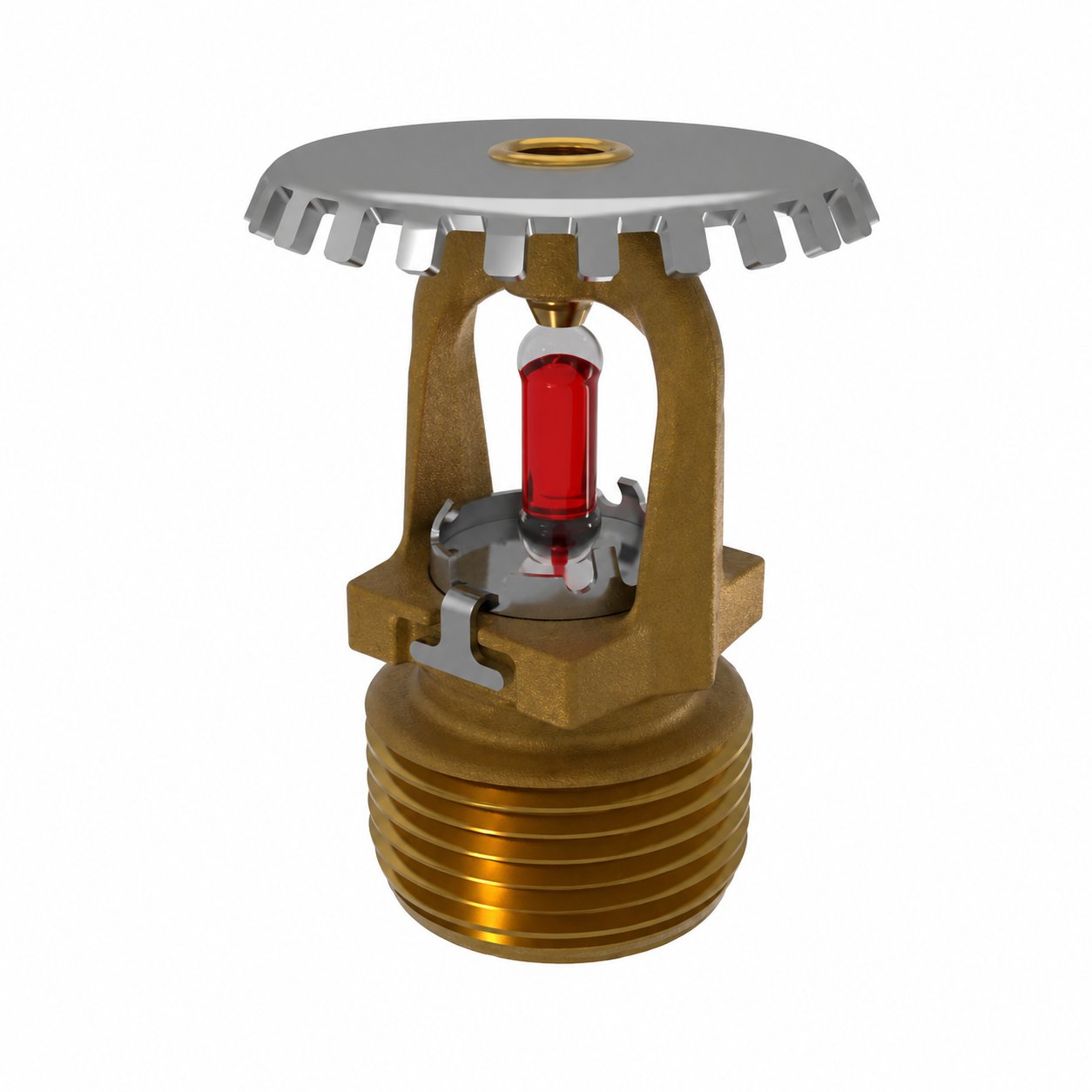

Đầu phun Sprinkler Viking VK2002 (VK2002 Standard Response Upright Sprinkler K8.0) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) phản ứng tiêu chuẩn hệ số lưu lượng lớn, thuộc chuỗi thiết bị Model XT-1 thế hệ mới do tập đoàn Viking nghiên cứu và sản xuất trực tiếp tại Mỹ. Thiết bị được thiết kế chuyên dụng cho các hệ thống PCCC đường ống lộ thiên, giúp phân phối màng nước xòe đều dạng hình nón hướng lên trên và lan tỏa rộng xuống dưới nhằm kiểm soát cũng như dập tắt hiệu quả các đám cháy quy mô lớn.
Lưu ý kỹ thuật quan trọng theo tài liệu từ nhà sản xuất, model VK2002 sở hữu hệ số lưu lượng K8.0 kết hợp chân ren 1/2″ NPT (15 mm BSPT). Thiết bị được cULus phê duyệt chuyên dùng cho các dự án cải tạo, nâng cấp hoặc thay thế (retrofit) hệ thống đường ống cũ có sẵn kích thước ren 1/2″, không áp dụng cho các hệ thống lắp đặt mới theo tiêu chuẩn NFPA 13.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK2002 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu áp lực làm việc lớn và chống ăn mòn hiệu quả trong môi trường công nghiệp:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Sprinkler Body) | Đồng thau CW602N, UNS-C84400 hoặc QM Brass | Chịu lực kết nối chính với đường ống hệ thống qua chân ren 1/2″ NPT (15 mm BSPT), định hình khung cơ học chịu lực siết khi thi công. |
| Tấm định hướng (Deflector) | Thép không gỉ UNS S30400 | Định vị phía trên khung với ký hiệu “SSU” (Standard Spray Upright), xé nhỏ dòng nước thành màng bao phủ rộng. |
| Bầu thủy tinh (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Phản ứng nhiệt tiêu chuẩn (Standard Response), chịu được nhiệt độ chất lỏng môi trường xuống tới -65°F (-55°C). |
| Vỏ & Đĩa nắp bịt (Pip Cap Shell & Disc) | Thép không gỉ UNS-S44400 & UNS-S30100 | Giữ cố định gioăng làm kín, chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực. |
| Gioăng làm kín (Pip Cap Seal) | Polytetrafluoroethylene (PTFE) | Ngăn ngừa rò rỉ nước tuyệt đối dưới áp lực cao, tự động giải phóng khi bầu thủy tinh vỡ. |
| Lò xo Belleville (Belleville Spring) | Hợp kim Nickel (Nickel Alloy) | Tạo lực đẩy tách nhanh cụm nắp bịt ra khỏi cửa xả nước ngay khi thiết bị kích hoạt. |
| Vít nén (Compression Screw) | Đồng thau CW612N, CW508L, UNS-C36000 hoặc UNS-C26000 | Cố định và duy trì lực ép chuẩn xác cho bầu thủy tinh theo thiết lập hiệu chuẩn của nhà máy. |
Thân thiết bị có chiều cao tổng thể chỉ 1-15/16″ (49 mm) cực kỳ gọn nhẹ. Sản phẩm cung cấp các lớp hoàn thiện đa dạng như Đồng thau nguyên bản (Brass), Mạ Chrome, Sơn Polyester Trắng, Sơn Polyester Đen hoặc mạ Electroless Nickel PTFE (ENT) đạt chuẩn chống ăn mòn hóa chất cULus và FM Approved.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK2002 vận hành hoàn toàn tự động theo cơ chế cảm biến nhiệt cơ học trực tiếp:
- Trạng thái chờ trực: Đầu phun được vặn cố định trên tuyến ống cấp nước theo phương hướng lên (Upright), sao cho tấm định hướng nằm phía trên khung. Cụm nắp bịt Pip Cap và gioăng PTFE được đè chặt bởi lực ép của bầu thủy tinh 5 mm, giữ kín tuyệt đối đường ống nước dưới áp lực cao.
- Giai đoạn kích hoạt: Khi xảy ra sự cố hỏa hoạn, luồng khí nóng bốc lên trần tác động trực tiếp làm dung dịch lỏng trong bầu thủy tinh giãn nở mạnh và làm vỡ vỏ thủy tinh khi đạt ngưỡng nhiệt độ cài đặt (135°F/57°C, 155°F/68°C, 175°F/79°C, 200°F/93°C hoặc 286°F/141°C).
- Giai đoạn dập cháy: Bầu thủy tinh vỡ giải phóng lực ép, áp lực nước cùng lò xo Nickel đẩy bung cụm nắp bịt ra ngoài. Dòng nước va đập mạnh vào tấm định hướng stainless steel, hình thành màng nước dạng chiếc ô (umbrella-shaped spray pattern) xòe rộng bao phủ dập tắt ngọn lửa phía dưới.
Ứng dụng
Nhờ hệ số lưu lượng K8.0 lớn cùng kết nối ren 1/2″ linh hoạt, đầu phun Sprinkler Viking VK2002 được ứng dụng rộng rãi trong nhiều mô hình công trình:
- Lắp đặt nâng cấp, cải tạo hoặc thay thế các đầu phun cũ trong các nhà xưởng công nghiệp, kho bãi logistics có tuyến ống sẵn chân ren 1/2″.
- Trang bị bảo vệ cho các khu vực thuộc diện tích rủi ro cháy nhẹ (Light Hazard), nguy hiểm thông thường (Ordinary Hazard) và nguy hiểm cao (Extra Hazard) theo NFPA 13.
- Sử dụng trong các hệ thống PCCC hút chân không (vacuum dry sprinkler systems) được FM phê duyệt với áp suất chân không giám sát tối đa -3 psi (-207 mbar).
- Lắp đặt kết hợp cùng đai bảo vệ Model XG Sprinkler Guard hoặc tấm chắn nước Model F-1 Water Shield cho các không gian chuyên dụng.
Khả năng chữa cháy
Đầu phun Viking VK2002 mang lại hiệu suất kiểm soát và dập tắt ngọn lửa vượt trội nhờ các thông số thủy lực mạnh mẽ:
- Lưu lượng xả nước mạnh mẽ (K8.0): Hệ số lưu lượng K = 8.0 U.S. (115 metric) cho phép cung cấp mật độ xả nước dày đặc ở mức áp suất thấp hơn so với các dòng K5.6, giúp khống chế đám cháy quy mô lớn nhanh chóng.
- Khả năng chịu áp lực vượt trội: Áp suất làm việc định mức tối đa 175 psi (12 bar) và áp suất thử thủy lực kiểm định xưởng sản xuất lên tới 500 psi (35 bar). Áp suất vận hành tối thiểu chỉ 7 psi (0.5 bar).
- Độ nhạy nhiệt ổn định: Bầu thủy tinh 5 mm nhận diện gia tăng nhiệt độ môi trường chuẩn xác, đảm bảo thời gian xả nước dập lửa đúng thời điểm theo thiết kế.
Hướng dẫn lựa chọn và lắp đặt
Tuân thủ các hướng dẫn kỹ thuật sau giúp đảm bảo tính an toàn và hiệu quả thi công cho hệ thống PCCC:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Sử dụng cờ lê chuyên dụng: Bắt buộc dùng cờ lê thẳng Viking Part Number 23559MB (hoặc cờ lê tuýp 23560MB) để vặn siết đầu phun. Tuyệt đối không dùng cờ lê thường kẹp vào khung cánh hay bầu thủy tinh.
- Kiểm tra trước khi lắp: Chỉ sử dụng đầu phun còn nguyên vẹn, quan sát thấy bọt khí nhỏ bên trong bầu thủy tinh khi xoay ngang. Loại bỏ ngay thiết bị bị nứt vỡ, mất dung dịch hoặc có dấu hiệu va đập cơ học.
- Momen siết quy định: Quấn băng tan chuyên dụng vào chân ren ngoài, siết đầu phun ren 1/2″ NPT (15 mm BSPT) với lực momen tối đa không vượt quá 14 ft-lbs (19 N-m) để tránh làm vỡ hoặc nứt gãy chân ren.
- Bảo vệ thiết bị: Giữ nguyên nắp chụp bảo vệ trong suốt quá trình vận chuyển, thi công và chỉ tháo bỏ ngay trước khi đưa hệ thống vào vận hành chính thức.
