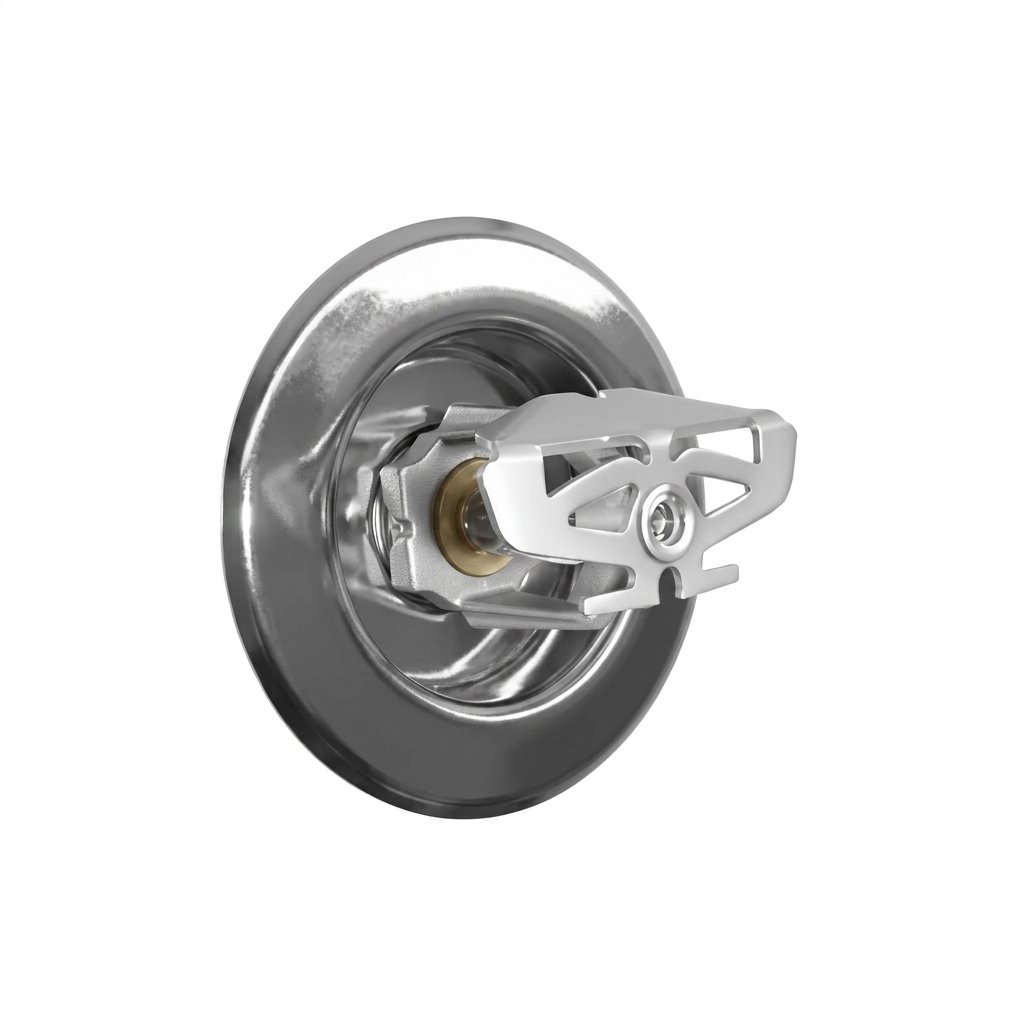

Đầu phun Sprinkler Tyco TY3331 (Horizontal Sidewall Sprinkler SIN TY3331) là dòng sản phẩm đầu phun chữa cháy tự động hướng ngang tường thuộc phân khúc cao cấp Series TY-FRB, được nghiên cứu và chế tạo trực tiếp tại Anh bởi tập đoàn danh tiếng Tyco Fire Protection Products (Johnson Controls). Thiết bị sở hữu thiết kế dạng phản ứng nhanh (Quick Response) kết hợp độ bao phủ tiêu chuẩn (Standard Coverage), chuyên dùng cho các không gian kiến trúc thương mại và dân dụng thuộc diện nguy cơ cháy nhẹ hoặc thông thường (Light or Ordinary Hazard) như khách sạn, tòa nhà văn phòng, ngân hàng, bệnh viện, trường học và trung tâm thương mại.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY3331 nhập khẩu chính hãng từ Anh luôn được các kỹ sư M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ chất lượng gia công cơ khí chính xác, khả năng vận hành ổn định lâu dài và hỗ trợ tùy chọn mâm chụp âm tường thẩm mỹ Style 10 / Style 20.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3331 sở hữu kết cấu vững chắc, được chế tạo từ các vật liệu hợp kim chịu lực và chống ăn mòn cao cấp:

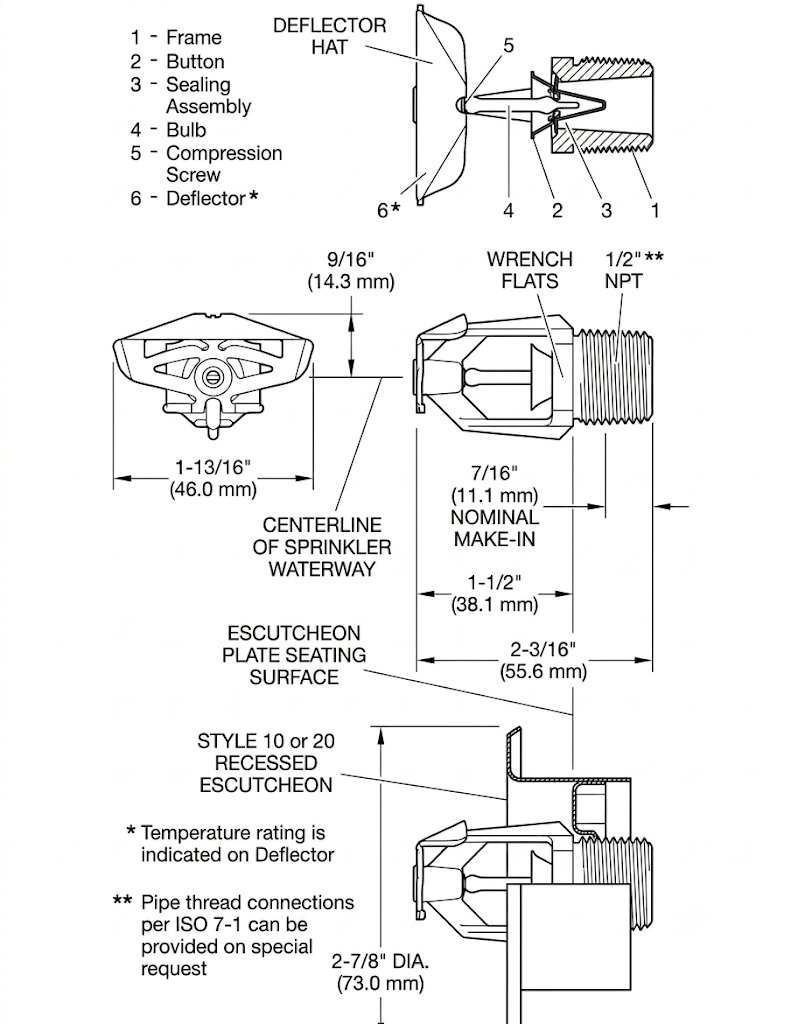

| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame) | Đồng đỏ (Bronze) | Đúc nguyên khối chịu lực kết nối ren 1/2 in. NPT với đường ống, định hình khung bảo vệ bầu cảm nhiệt. |
| Nút đệm (Button) | Đồng thau / Đồng đỏ (Brass/Copper) | Truyền lực nén từ vặn siết nén chặt cụm làm kín cửa xả nước ở trạng thái chờ trực. |
| Cụm làm kín (Sealing Assembly) | Beryllium Nickel bọc TEFLON | Đóng kín đường nước xả. Lớp bọc Teflon chống dính giúp đệm bung nhanh không rò rỉ dưới áp lực hệ thống. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 3 mm) | Chứa dung dịch nở vì nhiệt với các mức màu định mức, vỡ chính xác tại nhiệt độ cài đặt để giải phóng dòng xả. |
| Vít nén (Compression Screw) | Đồng đỏ (Bronze) | Cố định chắc chắn cụm bầu thủy tinh và gioăng làm kín vào khung chính với lực ép tiêu chuẩn. |
| Tấm định hướng (Deflector) | Đồng đỏ (Bronze) | Được định hình cố định ở đầu phun, dập nổi chữ “TOP” hướng lên trần để phân tán màng nước phun xòe ngang phủ đều bề mặt bảo vệ. |
Sản phẩm cung cấp tùy chọn lắp nổi tiêu chuẩn hoặc lắp âm tường (Recessed) kết hợp mâm chụp âm tường hai phần Style 10 (điều chỉnh độ sâu tối đa 3/4 in. / 19.1 mm) hoặc Style 20 (điều chỉnh độ sâu tối đa 1/2 in. / 12.7 mm). Tùy chọn này giúp kỹ sư linh hoạt xử lý sai số độ dài ống vắt qua tường. Bề mặt đầu phun đa dạng lớp hoàn thiện bao gồm Đồng thau tự nhiên (Natural Brass), Mạ Chrome (Chrome Plated), Sơn Polyester chống ăn mòn (Signal White, Pure White, Jet Black) hoặc Bọc chì (Lead Coated) cho môi trường hóa chất.
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3331 vận hành tự động theo nguyên lý cảm ứng nhiệt trực tiếp của bầu thủy tinh 3 mm:
- Trạng thái chờ trực: Ở điều kiện môi trường bình thường, cụm đệm Beryllium Nickel phủ Teflon được bầu thủy tinh 3 mm ép chặt chặn hoàn toàn cửa xả dòng nước trực áp phía sau ren 1/2 in. NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra sự cố hỏa hoạn, luồng khí nóng gia tăng tích tụ sát trần tác động trực tiếp lên bầu thủy tinh. Dung dịch hóa chất giãn nở làm vỡ bầu thủy tinh 3 mm ngay khi đạt ngưỡng nhiệt độ cài đặt (57°C, 68°C, 79°C, 93°C hoặc 141°C).
- Tạo màng nước dập lửa: Bầu thủy tinh vỡ lập tức giải phóng cụm nút đệm làm kín. Áp lực nước trong đường ống đẩy văng các chốt chặn, phun xòe mạnh vào tấm định hướng dạng vách tường. Màng nước xé nhỏ hướng xòe ngang kết hợp văng lên trần và bao phủ diện rộng khu vực phía dưới để khống chế đám cháy.
Ứng dụng
Nhờ thiết kế phun hướng ngang tường chuyên biệt và các chứng nhận UL/FM uy tín, đầu phun Sprinkler Tyco TY3331 là giải pháp an toàn PCCC hàng đầu cho các không gian kiến trúc:
- Khách sạn & Căn hộ cao cấp: Lắp đặt âm tường dọc theo lối đi, phòng ngủ nơi yêu cầu không đi ống lộ thiên giữa không gian trần giả.
- Tòa nhà văn phòng & Ngân hàng: Bảo vệ các dãy phòng làm việc, hành lang dài bằng đường ống chạy sát vách tường.
- Trung tâm thương mại & Bệnh viện: Dễ dàng thi công tại các khu vực có trần trang trí phức tạp hoặc hệ thống ống kỹ thuật chật chội phía trên trần.
- Công trình cải tạo: Đi tuyến ống nổi sát mép tường và trần mà vẫn giữ trọn vẹn mỹ quan cho không gian công trình.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY3331 mang lại hiệu suất kiểm soát đám cháy vượt trội nhờ thiết kế định hình dòng chảy xòe ngang:
- Độ nhạy nhiệt phản ứng nhanh: Bầu cảm nhiệt 3 mm rút ngắn tối đa thời gian phản ứng dập lửa ngay từ khi đám cháy mới bắt đầu hình thành khói nhiệt.
- Mô hình phân bố nước đặc thù: Tấm định hướng hình học xé nhỏ dòng chảy thành màng nước xòe bán cầu hướng về phía trước và bên dưới, đồng thời đưa một phần nước làm mát mảng trần sát phía trên.
- Khả năng chịu áp lực cao: Đạt áp suất làm việc tối đa lên tới 250 psi (17.2 bar) theo phê duyệt UL, C-UL, NYC hoặc 175 psi (12.1 bar) theo tiêu chuẩn FM Approved.
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3331 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ datasheet TFP176:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun TY3331 phải được gá lắp ở vị trí nằm ngang sao cho đường tâm xả nước vuông góc với mặt tường hậu và song song với mặt trần. Chữ “TOP” dập nổi trên tấm định hướng phải luôn quay thẳng hướng lên trên trần nhà. Khoảng cách từ mặt trên tấm định hướng đến trần duy trì trong khoảng 4 in. đến 12 in. (100 mm đến 300 mm) theo tiêu chuẩn UL.
- Thi công kết nối ren: Bôi keo lót ren chuyên dụng hoặc quấn băng tan lên ren ngoài 1/2 in. NPT. Dùng tay vặn nhẹ đầu phun vào măng sông tường.
- Siết lực bằng cờ lê chuyên dụng: Đối với dạng gá nổi, chỉ sử dụng cờ lê chuyên dụng W-Type 6 Sprinkler Wrench. Đối với dạng gá âm tường, sử dụng cờ lê W-Type 7 Recessed Sprinkler Wrench. Siết lực momen định mức chuẩn từ 7 ft-lb đến 14 ft-lb (9.5 N-m đến 19.0 N-m). Tuyệt đối không siết quá lực gây biến dạng khung.
- Hoàn thiện mâm chụp âm tường: Sau khi hoàn thành mặt tường thạch cao hoặc sơn hoàn thiện, trượt phần nắp ngoài Closure của mâm Style 10 hoặc Style 20 đè lên tấm đế Mounting Plate cho đến khi vành mâm chạm nhẹ sát mặt tường.
