Mô tả
Tổng quan

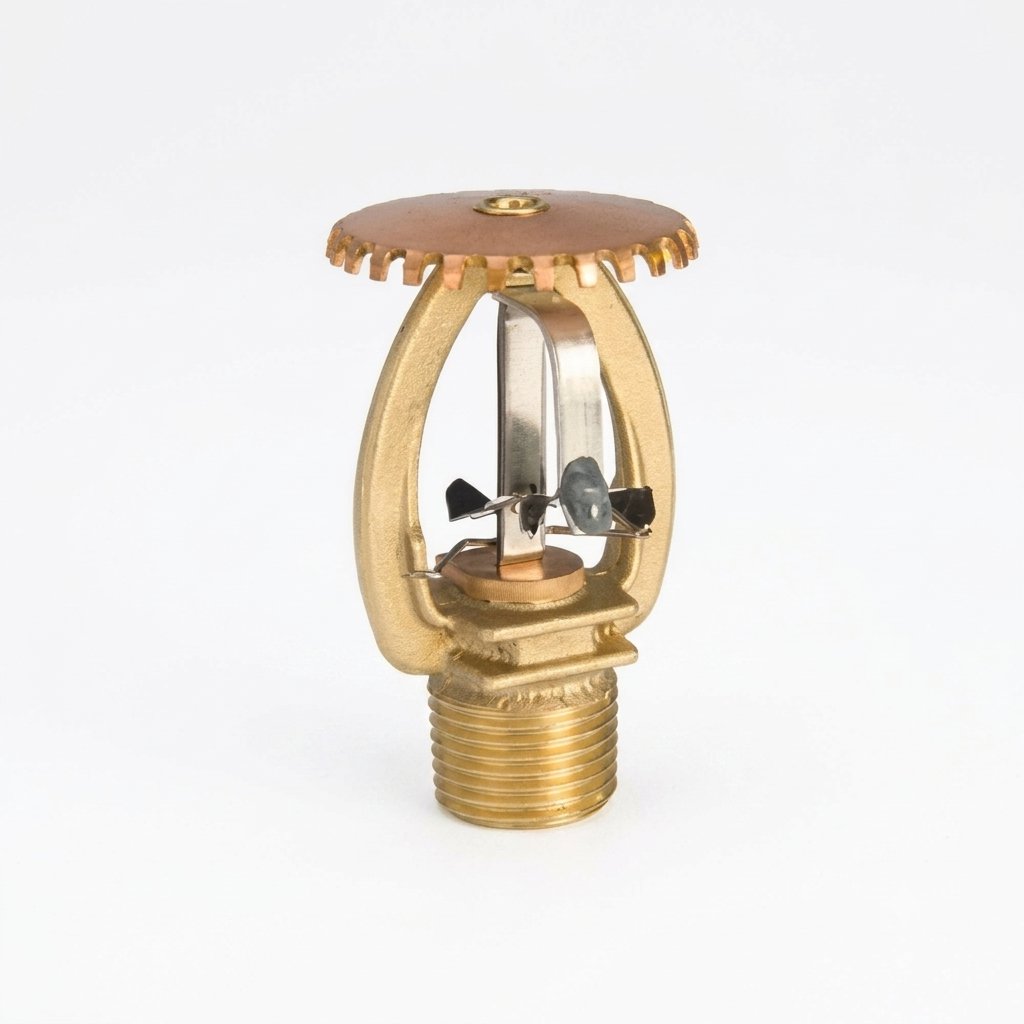

Đầu phun Sprinkler Tyco TY3221 (Pendent Sprinkler SIN TY3221) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống phản ứng nhanh (Quick Response, Standard Coverage) thuộc Series TY-FRL cao cấp, được nghiên cứu và chế tạo bởi tập đoàn danh tiếng Tyco Fire Protection Products (Johnson Controls). Thiết bị được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động tại các công trình thương mại, tòa nhà văn phòng, khách sạn, trung tâm thương mại, trường học và bệnh viện thuộc nhóm rủi ro cháy nhẹ hoặc thông thường (Light or Ordinary Hazard).
Sản phẩm sử dụng công nghệ cơ cấu kích hoạt cơ khí dạng liên kết hàn nhiệt (solder type) nhạy bén, giúp phát hiện sự gia tăng nhiệt độ đột ngột và giải phóng dòng nước xả dập tắt đám cháy ngay từ giai đoạn bùng phát ban đầu. Tyco TY3221 đạt trọn vẹn các tiêu chuẩn kiểm định an toàn kỹ thuật PCCC khắt khe nhất toàn cầu bao gồm UL Listed, C-UL Listed, Factory Mutual (FM Approved) và phê duyệt của Thành phố New York (NYC MEA). Nhờ hệ số lưu lượng tiêu chuẩn K = 5.6 GPM/psi½ (80.6 LPM/bar½), thiết bị cung cấp giải pháp tính toán thủy lực tối ưu cho đa số hệ thống đường ống chữa cháy tự động hiện nay.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY3221 nhập khẩu chính hãng từ Anh luôn được các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án ưu tiên lựa chọn nhờ độ bền cơ học cao, vận hành tin cậy và khả năng kết hợp linh hoạt với mâm chụp âm trần mang lại tính thẩm mỹ vượt trội.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3221 được chế tạo từ các dòng vật liệu hợp kim cao cấp, đảm bảo độ bền cơ học vững chắc, khả năng chịu lực nén lớn và chống ăn mòn hiệu quả trong suốt vòng đời vận hành:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng đỏ (Bronze) | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in. NPT với đường ống, chịu được momen xoắn siết lắp đặt lớn mà không lo bị biến dạng. |
| Cụm liên kết nhiệt (Link Assembly) | Niken chứa lớp hợp kim hàn nhạy nhiệt | Cấu thành từ hai nửa liên kết bằng lớp hợp kim hàn chảy ở nhiệt độ định mức, tự động tách rời khi gặp nhiệt độ cao của đám cháy. |
| Thanh giằng & Móc (Strut & Hook) | Hợp kim Monel (Monel) | Cố định cơ cấu chặn nước, truyền lực tì đè lên cụm liên kết nhiệt và bật văng khi mối hàn chảy. |
| Nút đệm & Gioăng làm kín (Button & Seal) | Đồng đỏ & TEFLON | Đóng vai trò chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực, tự động bung ra khi cơ cấu liên kết giải phóng. |
| Lò xo bật (Ejection Spring) | Hợp kim Inconel (Inconel) | Tạo lực đẩy cơ học bật văng các linh kiện ra khỏi hướng dòng nước khi đầu phun kích hoạt, đảm bảo màng phun không bị cản trở. |
| Tấm định hướng (Deflector) | Đồng đỏ (Bronze) | Thiết kế dạng hướng xuống (Pendent), phân tán dòng nước phun thành màng sương hình nón bao phủ đều diện tích bảo vệ bên dưới. |

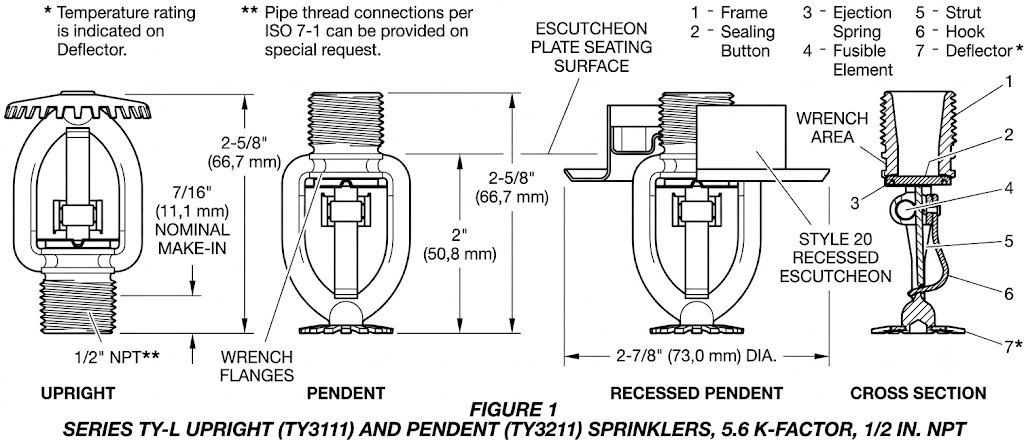

Thân đầu phun Tyco TY3221 sở hữu thiết kế mỏng gọn với chiều dài tổng thể khoảng 2 inch (50.8 mm), tích hợp gờ vặn cờ lê (wrench flanges / wrench area) tiêu chuẩn giúp kỹ thuật viên thao tác gá lắp chuẩn xác. Sản phẩm cung cấp dải tùy chọn hoàn thiện bề mặt gồm Đồng thau tự nhiên (Natural Brass) hoặc Mạ Crome (Chrome Plated). Khung đầu phun được sơn mã màu nhận diện tương ứng với ngưỡng nhiệt độ (Không sơn cho loại 74°C và màu Trắng cho loại 100°C).
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3221 vận hành hoàn toàn tự động dựa trên nguyên lý nóng chảy của lớp hợp kim hàn liên kết cơ học:
- Trạng thái chờ trực: Ở điều kiện bình thường, hai nửa cụm liên kết nhiệt được gắn chặt bằng lớp hợp kim hàn. Thanh giằng và móc Monel chịu lực nén ép chặt nút đệm bọc Teflon bịt kín cửa xả nước của hệ thống đường ống.
- Kích hoạt nhiệt độ định mức: Khi xảy ra hỏa hoạn, nhiệt độ môi trường xung quanh đầu phun tăng lên. Khi đạt đến ngưỡng nhiệt độ định mức cài đặt (165°F / 74°C hoặc 212°F / 100°C), lớp hợp kim hàn giữa hai nửa liên kết bị nóng chảy hoàn toàn.
- Giải phóng dòng xả dập lửa: Lớp hàn chảy làm cụm liên kết phân tách, lò xo bật Inconel lập tức đẩy văng thanh giằng, móc giữ và nút đệm ra khỏi thân đầu phun. Áp lực nước trong đường ống xả trực tiếp vào tấm định hướng hướng xuống (deflector), xé nhỏ dòng nước thành màng phun sương diện rộng dập tắt ngọn lửa cục bộ tức thì.
Ứng dụng
Nhờ chứng nhận UL/FM uy tín cùng hệ số lưu lượng K = 5.6 GPM/psi½, đầu phun Sprinkler Tyco TY3221 là giải pháp bảo vệ an toàn PCCC lý tưởng cho các loại hình công trình:
- Tòa nhà văn phòng & Khách sạn: Lắp đặt âm trần hoặc hướng xuống tại hành lang, phòng làm việc, sảnh đón khách nơi đòi hỏi tính thẩm mỹ và an toàn cao.
- Trường học, Bệnh viện & Ngân hàng: Cung cấp màng xả nước bao phủ diện rộng, bảo vệ tài sản và an toàn sinh mạng trong môi trường công cộng.
- Khu vực trần hoàn thiện: Kết hợp cùng mâm chụp âm trần Style 20 Recessed Escutcheon giúp linh hoạt điều chỉnh độ sâu gá lắp âm trần lên đến 1/2 inch (12.7 mm).
- Kho hàng nhẹ & Xưởng sản xuất: Trang bị cho các nhà xưởng, khu vực bảo vệ thuộc diện nguy cơ cháy nhẹ và thông thường.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY3221 sở hữu hiệu suất khống chế hỏa hoạn nhạy bén nhờ công nghệ hàn nhiệt phản ứng nhanh (Quick Response):
- Phản ứng nhiệt siêu nhạy: Cụm liên kết hàn nhiệt nhạy cảm rút ngắn tối đa thời gian kích hoạt so với các dòng đầu phun tiêu chuẩn, ngăn chặn đám cháy bùng phát diện rộng.
- Bao phủ màng nước tối ưu: Tấm định hướng bằng đồng đỏ tạo quỹ đạo phun nước hướng xuống xé nhỏ áp lực dòng chảy, phân bổ đồng đều theo diện tích bao phủ tiêu chuẩn (Standard Coverage).
- Áp suất làm việc tiêu chuẩn: Chịu áp suất làm việc tối đa lên đến 175 psi (12.1 bar), đảm bảo vận hành ổn định và an toàn trong các hệ thống PCCC đường ống ướt.
Hướng dẫn lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3221 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Kiểm tra trước khi lắp: Quan sát cụm liên kết hàn nhiệt đảm bảo nguyên vẹn, không bị móp méo, nứt gãy hoặc rỉ sét cơ học.
- Thao tác đấu nối ren: Phủ keo làm kín ren hoặc quấn băng tan chuyên dụng lên ren ngoài 1/2 in. NPT. Dùng tay vặn đầu phun Tyco TY3221 vào măng sông đường ống theo hướng xả xuống (Pendent).
- Siết lực bằng cờ lê chuyên dụng: Đối với dạng lắp nổi, sử dụng cờ lê W-Type 9 Sprinkler Wrench đưa vào ngàm vặn thân. Đối với dạng âm trần (Recessed), sử dụng cờ lê W-Type 12 Recessed Sprinkler Wrench tác động vào gờ giữ. Siết lực momen định mức từ 7 đến 14 ft-lb (9.5 đến 19.0 N-m), lực siết tối đa không vượt quá 21 ft-lb (28.5 N-m). Tránh siết quá lực gây biến dạng chân ren dẫn đến rò rỉ nước.
- Hoàn thiện mặt trần: Đối với dạng âm trần, sau khi thi công xong trần thạch cao, đẩy nắp nắp chụp Style 20 Recessed Escutcheon ôm sát mặt trần. Tuyệt đối không sơn, mạ hay phủ bất kỳ hóa chất nào lên bề mặt đầu phun và cụm liên kết nhiệt sau khi thi công.
