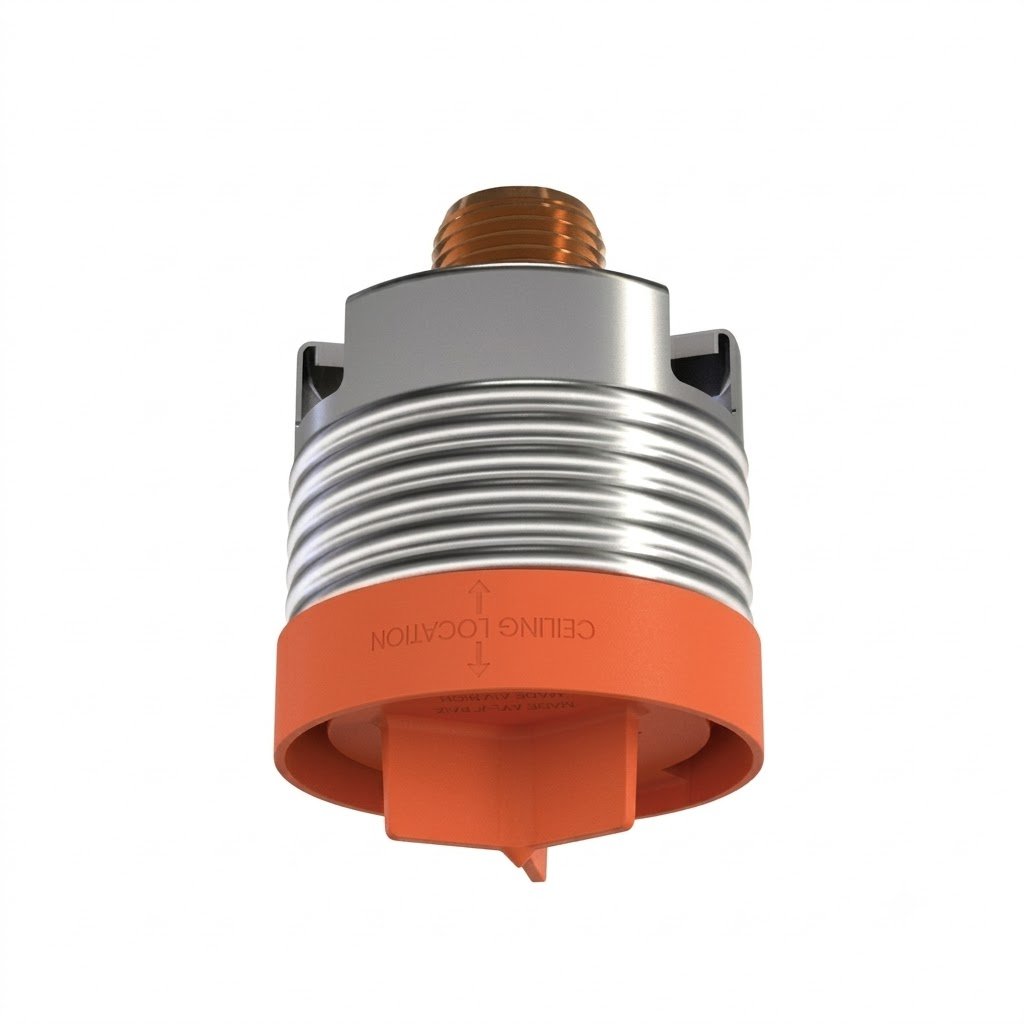

Đầu phun Sprinkler Viking VK4921 (Standard Response Concealed Pendent Sprinkler VK4921 K5.6) là dòng sản phẩm đầu phun hướng xuống ẩn (concealed pendent) phản ứng tiêu chuẩn, thuộc chuỗi thiết bị cao cấp do tập đoàn Viking nghiên cứu và chế tạo trực tiếp tại Mỹ. Thiết bị được thiết kế chuyên dụng cho các hệ thống PCCC tự động yêu cầu cao về tính thẩm mỹ kiến trúc, cho phép gá lắp ẩn hoàn toàn phía trên mặt trần với nắp chụp phẳng tinh tế, cung cấp khả năng điều chỉnh chiều cao linh hoạt lên tới 1/2″ (13 mm).
Sản phẩm sở hữu cấu trúc khung hợp kim đồng thau nguyên khối chắc chắn, kết hợp phần tử cảm ứng nhiệt bầu thủy tinh 5 mm hoạt động chính xác theo các dải nhiệt độ định mức. Đầu phun Viking VK4921 đáp ứng đầy đủ các tiêu chuẩn kiểm định chất lượng khắt khe nhất toàn cầu như cULus Listed, FM Approved, LPCB Approved (Certificate 096e/06), CE Certified (EN 12259-1), UKCA Approved và China Approval (GB standard). Đặc biệt, thiết bị còn được chấp thuận sử dụng trong hệ thống hút chân không FM Approved vacuum dry sprinkler systems với áp suất chân không giám sát tối đa -3 psi (-207 mbar).
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK4921 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu áp lực làm việc lớn và chống ăn mòn hiệu quả trong môi trường công nghiệp:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Sprinkler Frame) | Đồng thau QM brass hoặc DZR brass | Chịu lực kết nối chính với đường ống hệ thống qua chân ren 1/2″ NPT hoặc 15 mm BSPT, định hình khung cơ học chịu lực. |
| Tấm định hướng (Deflector) | Đồng thanh phosphor UNS-C51000 | Cố định trên các chốt thép không gỉ, tự động trượt xuống khi tháo nắp đậy để phân phối đều tia nước dạng hình nón hướng xuống. |
| Chốt định hướng (Deflector Pins) | Thép không gỉ UNS-S43000 | Dẫn hướng trượt cho tấm định hướng bung xuống đúng khoảng cách tiêu chuẩn khi hệ thống kích hoạt. |
| Bầu thủy tinh (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Chứa dung dịch nở vì nhiệt với các màu sắc tương ứng với từng mức nhiệt độ kích hoạt định mức, chịu nhiệt độ tới -65°F (-55°C). |
| Cụm nắp bịt (Pip Cap Assembly) | Đồng UNS-C11000, Thép không gỉ UNS-S30400 & UNS-S31600 | Chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực, giữ kín đường ống dưới áp lực cao. |
| Gioăng & Lò xo (Belleville Spring) | Hợp kim Nickel phủ băng PTFE hai mặt kết hợp vòng Buna-N | Tạo lực đẩy tách nhanh cụm nắp bịt ra khỏi dòng chảy khi thiết bị kích hoạt, chống rung lắc hiệu quả. |
| Cốc điều hợp nắp (Cover Adapter) | Thép cán nguội JIS G3141 và Thép carbon UNS-G10100 | Gắn cố định vào thân đầu phun, tạo ngàm kết nối kiểu push-on hoặc thread-on với nắp che thẩm mỹ. |
| Vít nén (Compression Screw) | Đồng thau UNS-C36000 | Cố định và tạo lực nén chuẩn xác cho bầu thủy tinh trong quá trình chế tạo tại nhà máy. |
Sản phẩm cung cấp tùy chọn lớp phủ Electroless Nickel PTFE (ENT) đạt chuẩn cULus và FM Approved chống ăn mòn hóa chất, ứng dụng lớp ENT phủ toàn bộ bề mặt ngoài và đường dẫn nước bên trong. Nắp che đi kèm đa dạng kiểu dáng (tròn 2-3/4″, tròn 3-5/16″, vuông 3-5/16″) với các lớp hoàn thiện như Mạ Chrome, Đồng bóng/cổ, Sơn Trắng, Sơn Đen hoặc sơn màu tùy chỉnh.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK4921 vận hành hoàn toàn tự động dựa trên cơ chế cảm biến nhiệt kép tuần tự:
- Giai đoạn 1 – Giải phóng nắp che: Khi xảy ra sự cố hỏa hoạn, luồng khí nóng bốc lên tác động trực tiếp vào nắp che thẩm mỹ nằm sát mặt trần. Lớp mối hàn eutectic giữa đế và nắp che bị nóng chảy khi nhiệt độ đạt ngưỡng cài đặt (139°F / 59°C hoặc 165°F / 74°C). Nắp che lập tức rơi ra, giải phóng tấm định hướng thả thấp xuống vị trí làm việc.
- Giai đoạn 2 – Phun nước dập cháy: Nhiệt độ tiếp tục tăng tác động trực tiếp lên bầu thủy tinh 5 mm của đầu phun. Dung dịch lỏng bên trong giãn nở mạnh và làm vỡ vỏ thủy tinh khi đạt dải nhiệt độ kích hoạt (155°F / 68°C, 175°F / 79°C hoặc 200°F / 93°C). Áp lực nước đẩy bung cụm nắp bịt cùng lò xo Nickel, dòng nước va đập vào tấm định hướng xòe rộng thành màng nước hình chiếc ô bao phủ đám cháy phía dưới.
Ứng dụng
Nhờ thiết kế ẩn tinh tế cùng các chứng nhận kiểm định quốc tế uy tín, đầu phun Sprinkler Viking VK4921 xuất xứ Mỹ được tin dùng rộng rãi trong nhiều mô hình công trình:
- Lắp đặt âm trần trong hệ thống PCCC tự động cho khách sạn cao cấp, văn phòng hạng A, trung tâm thương mại và bệnh viện yêu cầu cao về kiến trúc thẩm mỹ.
- Trang bị cho các khu vực thuộc diện tích bảo vệ nguy hiểm nhẹ (Light Hazard), nguy hiểm thông thường (Ordinary Hazard Group I & II) và nguy hiểm cao (Extra Hazard) theo tiêu chuẩn NFPA 13.
- Ứng dụng trong các không gian trần giả thông thoáng yêu cầu áp suất âm hoặc trung tính (neutral or negative pressure plenums).
- Sử dụng trong hệ thống PCCC hút chân không (vacuum dry sprinkler systems) được FM phê duyệt với áp suất chân không giám sát tối đa -3 psi (-207 mbar).
Khả năng tương thích
Đầu phun Sprinkler Viking VK4921 sở hữu khả năng kết nối linh hoạt và tương thích hoàn hảo với các hệ thống đường ống cơ điện M&E tiêu chuẩn:
- Tương thích đường ống: Tích hợp chân ren chuẩn 1/2″ NPT (mã cơ sở 24683) hoặc 15 mm BSPT (mã cơ sở 23116/26549), lắp đặt dễ dàng với các phụ kiện đường ống PCCC thông dụng.
- Tương thích áp lực thủy lực: Cung cấp hệ số lưu lượng chuẩn K5.6 U.S. (80.6 metric), chịu áp suất làm việc tối đa lên tới 250 psi (17.2 bar) theo tiêu chuẩn cULus và 175 psi (12 bar) theo tiêu chuẩn FM. Áp suất vận hành tối thiểu chỉ 7 psi (0.5 bar).

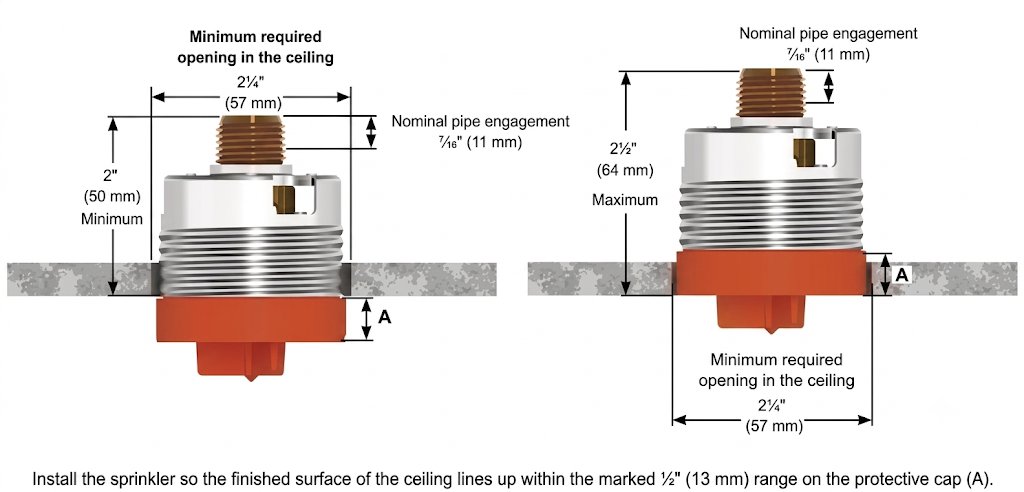

- Tương thích hệ thống trần: Hỗ trợ hai kiểu lắp nắp Push-On (ấn) hoặc Thread-On (ren) kết hợp khả năng điều chỉnh độ sâu âm trần linh hoạt 1/2″ (13 mm), tối ưu thi công trên mọi loại trần thạch cao hay trần kim loại.
Hướng dẫn lựa chọn và lắp đặt
Để đảm bảo hiệu quả kỹ thuật, tính đồng bộ và an toàn tuyệt đối cho hệ thống PCCC, kỹ sư cần tuân thủ các quy tắc lựa chọn và thi công sau:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Sử dụng cờ lê chuyên dụng: Bắt buộc dùng cờ lê thi công Viking Part Number 22978M/B (dòng Heavy-duty) hoặc 23143 (dòng Light-duty) để siết đầu phun qua cốc bảo vệ. Tuyệt đối không dùng mỏ lết thường kẹp trực tiếp vào thân hoặc bầu thủy tinh.
- Dụng cụ lắp nắp che: Dùng dụng cụ lắp nắp nén Part Number 14412 hoặc 14867 (cho nắp cỡ lớn) để gắn nắp che vào cốc điều hợp.
- Momen siết quy định: Quấn băng tan chuyên dụng vào chân ren ngoài, siết đầu phun ren 1/2″ NPT với lực momen tối đa không vượt quá 14 ft-lbs (19.0 N-m) để tránh làm vỡ hoặc nứt gãy chân ren.
- Bảo vệ thiết bị: Giữ nguyên nắp chụp nhựa bảo vệ (shipping cap) trong suốt quá trình vận chuyển, thử áp lực ống và hoàn thiện trần; chỉ tháo bỏ nắp nhựa ngay trước khi lắp nắp che thẩm mỹ chính thức.
