Mô tả
Tổng quan

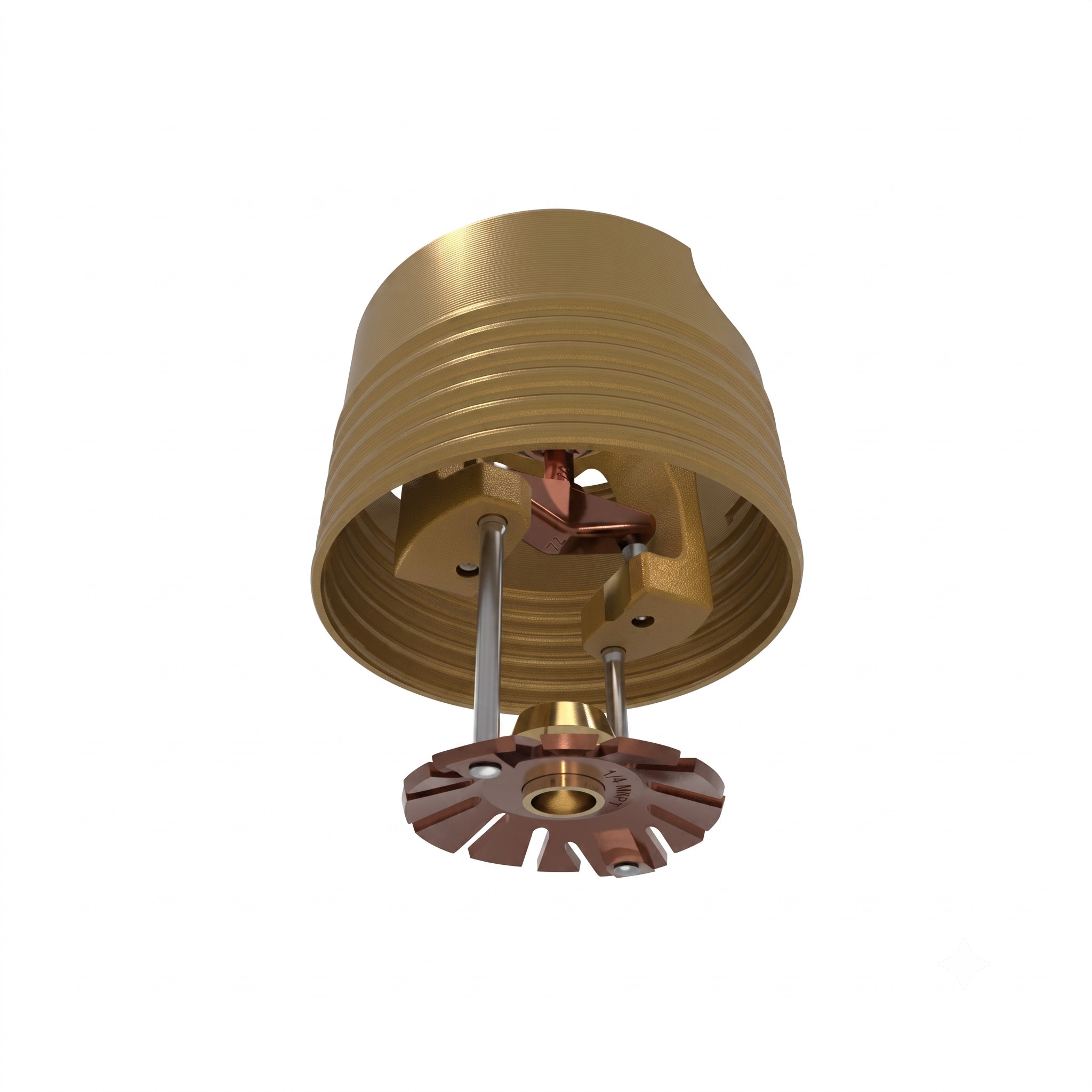

Đầu phun chữa cháy Viking VK462 (Mirage Quick Response Concealed Pendent Sprinkler K5.6) là dòng sản phẩm đầu phun hướng xuống ẩn phản ứng nhanh cao cấp được nghiên cứu và chế tạo trực tiếp tại Mỹ bởi tập đoàn Viking. Thiết bị được thiết kế đặc biệt chuyên dụng cho các khu vực có từ trường cao như phòng hệ thống chụp cộng hưởng từ (MRI room), đảm bảo vận hành an toàn trong môi trường từ trường tĩnh từ 3-Tesla trở xuống theo tiêu chuẩn ASTM F2502-15.
Tại thị trường Việt Nam, dòng đầu phun Viking VK462 nhập khẩu chính hãng luôn là ưu tiên hàng đầu của các dự án bệnh viện quốc tế, trung tâm chẩn đoán hình ảnh và khu nghỉ dưỡng cao cấp nhờ sự kết hợp hoàn hảo giữa tính năng kháng từ tính chuyên dụng và yếu tố thẩm mỹ nội thất.
Cấu tạo và đặc điểm
Đầu phun Viking VK462 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu từ tính thấp và chống ăn mòn hiệu quả trong môi trường y tế đặc thù:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Sprinkler Body) | Đồng thau UNS-C84400 | Chịu lực kết nối chính với đường ống hệ thống, định hình khung cơ học bảo vệ bầu thủy tinh và chịu momen xoắn lắp đặt. |
| Tấm định hướng (Deflector) | Đồng thanh phosphor UNS-C51000 | Cố định trên chốt hợp kim, tự động trượt xuống khoảng 13/16″ (21 mm) khi kích hoạt để phân phối đều tia nước dạng hình nón. |
| Bầu thủy tinh (Bulb) | Thủy tinh nhạy nhiệt (Đường kính 3 mm) | Dòng phản ứng nhanh (Quick Response), chứa dung dịch nở vì nhiệt tương ứng với dải nhiệt độ kích hoạt định mức. |
| Cụm nắp bịt (Pip Cap & Insert) | Đồng UNS-C11000 & Thép không gỉ UNS-S30400 | Chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực, phối hợp cùng đĩa chặn giữ kín đường nước. |
| Gioăng làm kín (Sealing Assembly) | Hợp kim Nickel phủ băng PTFE hai mặt | Ngăn ngừa rò rỉ nước tuyệt đối, tự động tách ra khi bầu thủy tinh vỡ dưới tác động nhiệt. |
| Cốc điều hợp nắp (Cover Adapter) | Đồng thau UNS-C26800 | Gắn cố định vào thân đầu phun, tạo ngàm kết nối kiểu push-on hoặc thread-on với nắp che thẩm mỹ. |
Điểm khác biệt cốt lõi của Viking VK462 nằm ở quy trình chọn lọc vật liệu đồng thau và hợp kim không nhiễm từ, đáp ứng nghiêm ngặt môi trường phòng chụp MRI. Nắp che phẳng đi kèm tích hợp cơ chế nhạy nhiệt riêng biệt, tự động rơi ra ở ngưỡng nhiệt độ quy định (135°F / 57°C hoặc 165°F / 74°C) để giải phóng tấm định hướng trượt xuống trước khi đầu phun chính thức phun nước.
Nguyên lý hoạt động
Đầu báo/đầu phun chữa cháy Viking VK462 vận hành dựa trên cơ chế cảm biến nhiệt kép tuần tự:
- Giai đoạn 1 – Giải phóng nắp che: Khi xảy ra hỏa hoạn, không khí nóng bốc lên trần tác động vào nắp che thẩm mỹ. Lớp mối hàn nhạy nhiệt trên nắp che bị nóng chảy khi đạt ngưỡng nhiệt độ cài đặt (135°F / 57°C hoặc 165°F / 74°C). Nắp che lập tức rơi xuống, giải phóng tấm định hướng (deflector) thả thấp xuống vị trí làm việc.
- Giai đoạn 2 – Phun nước dập cháy: Nhiệt độ tiếp tục tác động trực tiếp lên bầu thủy tinh 3 mm của đầu phun. Dung dịch lỏng bên trong giãn nở mạnh làm vỡ vỏ thủy tinh khi đạt dải nhiệt độ kích hoạt (155°F / 68°C, 175°F / 79°C hoặc 200°F / 93°C). Áp lực nước đẩy bung cụm nắp bịt và gioăng làm kín, dòng nước va đập vào tấm định hướng xòe rộng thành màng phun hình nón bao phủ đám cháy.
Ứng dụng
Nhờ thiết kế chuyên biệt chống nhiễu từ tính cùng các chứng nhận kiểm định quốc tế uy tín, đầu phun Sprinkler Viking VK462 được tin dùng rộng rãi trong các mô hình công trình đặc thù:
- Lắp đặt chuyên dụng bên trong phòng máy chụp cộng hưởng từ (MRI system room) và các khu vực y tế công nghệ cao có từ trường tĩnh lên tới 3-Tesla.
- Trang bị cho hệ thống phòng cháy chữa cháy tự động tại bệnh viện, trung tâm y tế lớn và khu vực chẩn đoán hình ảnh.
- Ứng dụng trong các công trình thương mại, khách sạn cao cấp, nhà hàng yêu cầu cao về thiết kế trần phẳng thẩm mỹ.
- Lắp đặt trong các không gian trần giả có áp suất âm hoặc trung tính (neutral or negative pressure plenums) theo chuẩn NFPA 13.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK462 mang lại hiệu suất khống chế hỏa hoạn ấn tượng nhờ phản ứng nhiệt nhạy bén và độ bao phủ màng nước tối ưu:
- Phản ứng kích hoạt nhanh: Bầu thủy tinh 3 mm nhạy nhiệt nhận diện sự gia tăng nhiệt độ tức thì, rút ngắn tối đa thời gian xả nước dập tắt đám cháy ngay từ giai đoạn bùng phát.
- Màng nước phân bổ đồng đều: Tấm định hướng thả thấp xé nhỏ dòng chảy thành quầng sương phân bổ hình nón bao phủ rộng không gian phía dưới.
- Khả năng chịu áp lực cao: Thiết bị chịu được áp suất làm việc định mức 175 psi (12 bar) và áp suất thử thủy lực trực tiếp lên tới 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Để đảm bảo hiệu quả kỹ thuật, tính đồng bộ và an toàn tuyệt đối cho hệ thống PCCC, kỹ sư cần tuân thủ các quy tắc lựa chọn và thi công sau:
Quy trình thi công gá lắp chuẩn cơ điện:
- Tuyệt đối không dùng cờ lê kẹp vào phần cánh tay đòn (frame arms) hoặc bầu thủy tinh để vặn siết đầu phun nhằm tránh làm hư hại bộ phận cảm biến.
- Sử dụng đúng loại cờ lê chuyên dụng của Viking (Heavy Duty Wrench P/N 14047W/B hoặc Head Cabinet Wrench P/N 14031) kết hợp đầu tuýp 1/2″.
- Vặn chặt đầu phun theo chiều kim đồng hồ từ 1 đến 1-1/2 vòng kể từ vị trí siết tay để đạt độ kín khít tuyệt đối mà không gây nứt chân ren.
- Giữ nguyên nắp chụp bảo vệ nhựa trong suốt quá trình thi công hoàn thiện trần và chỉ tháo ra khi hoàn thiện công trình để lắp nắp che thẩm mỹ chính thức.
