Mô tả
Tổng quan

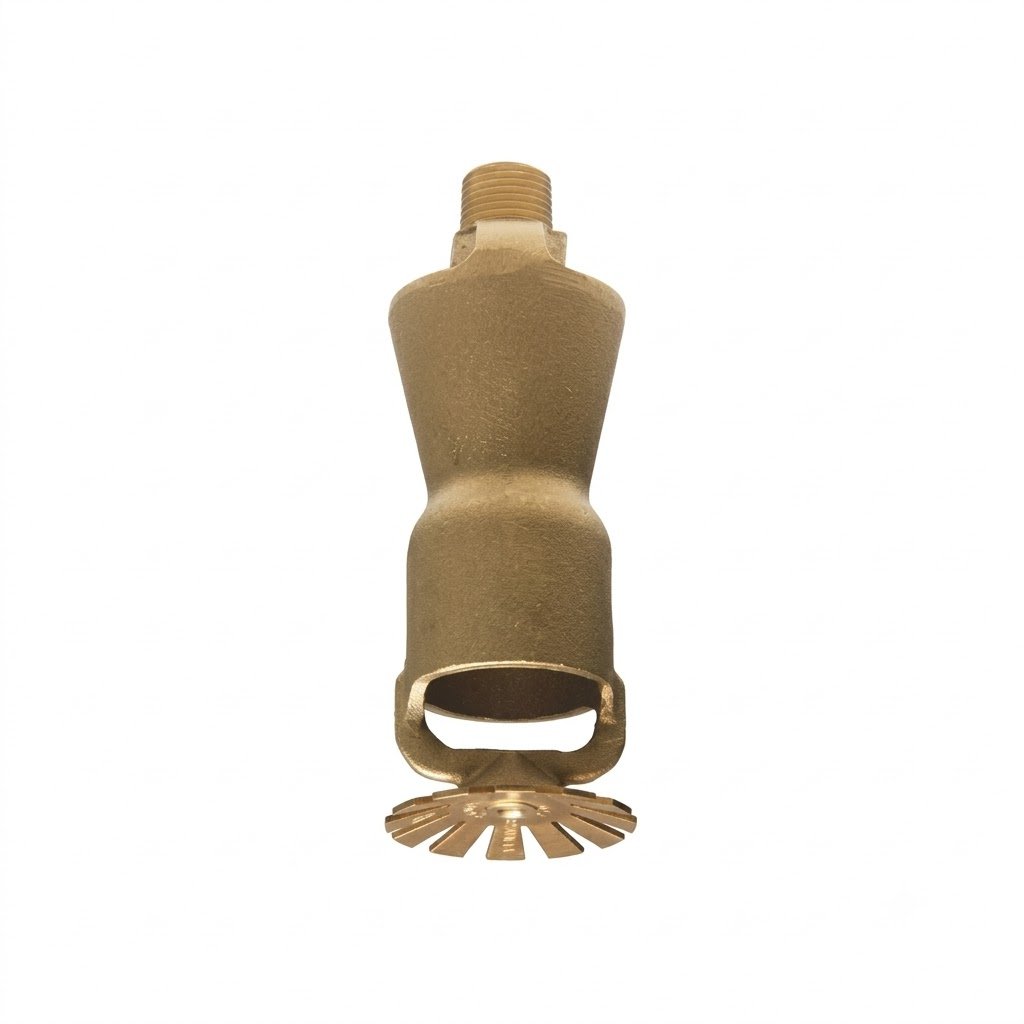

Đầu phun foam Sprinkler Tyco Model B-1 (Upright and Pendent Foam-Water Sprinklers K3.0) là dòng thiết bị xả bọt hòa khí dạng hở (air-aspirating foam discharge outlets) chuyên dụng, được thiết kế cho các hệ thống chữa cháy bằng bọt nước tràn ngập (foam-water deluge systems). Sản phẩm do thương hiệu danh tiếng Tyco (Johnson Controls) nghiên cứu và sản xuất, là tên gọi cải tiến kế thừa trực tiếp từ các mã sản phẩm Gem Issue B-1 và Star Model B-1 nổi tiếng trong ngành PCCC.
Sản phẩm đạt chứng nhận kiểm định quốc tế UL Listed, ULC Listed (đồng bộ giữa thiết bị xả và chất tạo bọt), đồng thời đáp ứng các tiêu chuẩn kỹ thuật khắt khe của quân sự Hoa Kỳ như MIL-S-901C (cho thiết bị chống sốc cơ học hạng nhẹ Grade A) và MIL-H-24146. Tại Việt Nam, Tyco Model B-1 xuất xứ Anh là sự lựa chọn ưu tiên của các kỹ sư M&E cho kho nhiên liệu, xưởng hóa chất và nhà hangar máy bay.
Cấu tạo và đặc điểm
Đầu phun foam Sprinkler Tyco Model B-1 được chế tạo từ các dòng vật liệu hợp kim cao cấp, đem lại độ bền cơ học vững chắc và khả năng chịu ăn mòn hiệu quả trong môi trường hóa chất khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Body) | Đồng thau / Đồng đỏ nguyên khối (Bronze) | Cấu trúc dạng ống Venturi đúc liền, tạo buồng hòa trộn dung dịch bọt với không khí dưới áp lực cao. |
| Tấm định hướng (Deflector) | Đồng thau (Brass) | Cố định chắc chắn ở đầu ra, phân tán dòng chảy thành màng phun bọt hoặc nước xòe rộng đồng đều. |
| Cánh khuấy (Agitator) | Đồng thau (Brass) | Nằm trong buồng trộn, chịu trách nhiệm khuấy đảo dòng dung dịch kết hợp với không khí để tạo độ nở bọt tối ưu. |
| Khu vực vặn siết (Wrenching Area) | Đồng thau vát phẳng 1 inch (25.4 mm) | Tạo bề mặt kẹp chắc chắn cho cờ lê điều chỉnh (8 inch hoặc 10 inch) khi thao tác vặn siết vào đường ống. |
| Lỗ hút khí (Air Inlets) | Lỗ thông gia công trên thân | Vị trí ngay cạnh khu vực vặn siết, cho phép không khí ngoài môi trường bị hút vào buồng Venturi khi dung dịch chảy qua. |

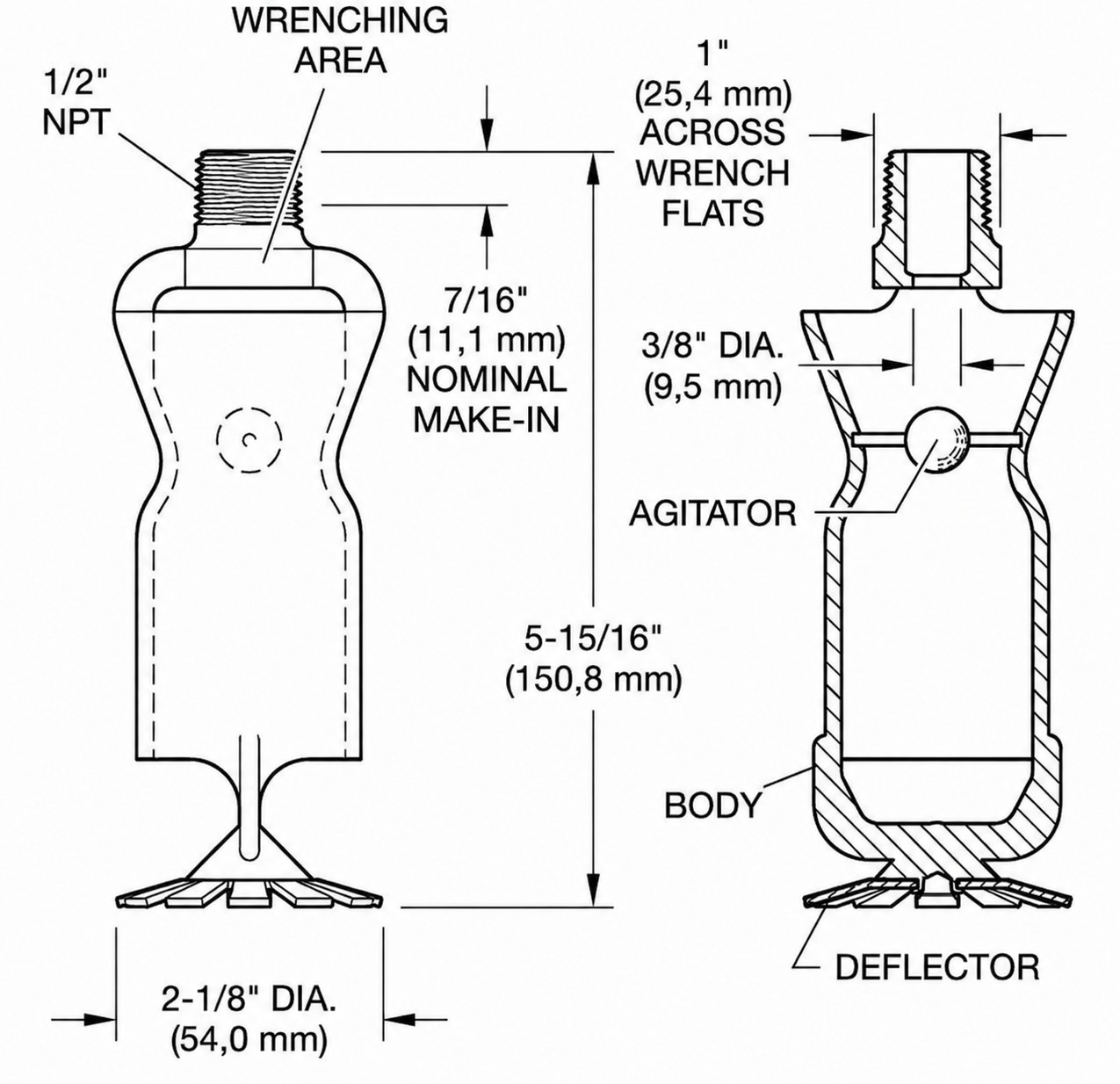

Thiết bị được phân phối dưới dạng lớp hoàn thiện Đồng tự nhiên (Natural Bronze) với kích thước ren tiêu chuẩn 1/2″ NPT. Dòng sản phẩm cung cấp hai biến thể lắp đặt gồm dạng Hướng lên (Upright – chiều dài tổng thể 5-13/16″ / 147.6 mm) và dạng Hướng xuống (Pendent – chiều dài tổng thể 5-15/16″ / 150.8 mm), đường kính tấm định hướng đạt 2-1/8″ (54.0 mm).
Nguyên lý hoạt động
Đầu phun foam Sprinkler Tyco Model B-1 vận hành dựa trên cơ chế hút khí cưỡng bức Venturi kết hợp cánh khuấy cơ học:
- Hòa trộn bọt khí: Khi hệ thống tràn ngập kích hoạt, hỗn hợp dung dịch bọt (foam solution gồm nước và chất tạo bọt) được bơm qua đường ống đi vào chân ren 1/2″ NPT với áp lực cao. Cấu trúc thu hẹp Venturi bên trong thân van làm gia tăng tốc độ dòng chảy, tạo ra độ chân âm thu hút không khí bên ngoài tràn qua các lỗ hút khí vào trong thân.
- Khuấy đảo & Phun phủ: Hỗn hợp dung dịch và không khí va đập trực tiếp vào cánh khuấy Agitator, tạo thành màng bọt hòa khí có độ nở tiêu chuẩn. Dòng bọt tiếp tục đập vào tấm định hướng Deflector và xòe ra thành hình nón phủ kín vùng cháy.
- Chuyển đổi xả nước: Khi nguồn cung cấp bọt cạn kiệt, hệ thống tự động chuyển sang xả nước sạch. Nước đi qua đầu phun vẫn được phân tán thành các hạt mịn dạng hình chiếc ô tương tự như đầu phun sprinkler tiêu chuẩn để làm mát công trình.
Ứng dụng
Nhờ khả năng tạo bọt chữa cháy chất lượng cao và sự bền bỉ trong môi trường công nghiệp, Tyco Model B-1 xuất xứ Anh được ứng dụng rộng rãi:
- Lắp đặt cho các hệ thống PCCC xả tràn bằng bọt bảo vệ kho chứa chất lỏng dễ cháy, kho xăng dầu và nhà máy hóa chất.
- Bảo vệ chống cháy cho khu vực hangar chứa máy bay, xưởng bảo trì hàng không và bãi đỗ xe ngầm.
- Trang bị tại các tháp chưng cất, cụm bơm truyền tải nhiên liệu, trạm chiết nạp gas lỏng và khu vực giàn khoan dầu khí ngoài khơi.
- Ứng dụng cho các công trình thuộc diện quản lý khắt khe theo NFPA 13 và NFPA 16 yêu cầu thiết bị đạt chứng nhận UL/ULC và chuẩn chống sốc quân sự.
Khả năng chữa cháy
Tyco Model B-1 mang lại hiệu suất kiểm soát và dập tắt ngọn lửa hóa chất mạnh mẽ nhờ các thông số thủy lực thiết kế:
- Lưu lượng phun ổn định (K3.0): Hệ số lưu lượng K = 3.0 GPM/psi½ (43.2 LPM/bar½) giúp dễ dàng kiểm soát lưu lượng xả bọt và tối ưu hóa lượng chất tạo bọt cần tích trữ.
- Mật độ bao phủ tiêu chuẩn: Đáp ứng yêu cầu mật độ phun bọt tối thiểu 0.16 gpm/ft² (6.52 mm/phút) trên diện tích sàn, đi kèm áp suất vận hành tối thiểu tại đầu phun không nhỏ hơn 30 psi (2.1 bar) theo NFPA 16.
- Khả năng chịu áp cao: Áp suất làm việc tối đa đạt 175 psi (12.1 bar), đảm bảo tính an toàn hệ thống khi vận hành ở áp lực bơm lớn.
Hướng dẫn lựa chọn và lắp đặt
Quy trình lựa chọn và thi công đầu phun foam Tyco Model B-1 cần tuân thủ nghiêm ngặt theo chỉ dẫn Datasheet TFP840 và tiêu chuẩn NFPA 16 / NFPA 25:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Lựa chọn đúng tư thế: Lắp đặt đầu phun Upright ở tư thế hướng lên và đầu phun Pendent ở tư thế hướng xuống, đảm bảo đúng hướng tấm định hướng theo bản vẽ thiết kế. Bố trí tối thiểu từ hai (2) đầu phun trở lên trong một vùng bảo vệ để đạt độ phủ chồng lấp (pattern overlap).
- Dụng cụ siết ren: Bắt buộc dùng cờ lê mỏ lết điều chỉnh kích thước 8 inch hoặc 10 inch kẹp trực tiếp vào gờ phẳng 1 inch (wrench flats) trên thân. Tuyệt đối không kẹp cờ lê vào buồng trộn, lỗ hút khí hoặc tấm định hướng.
- Momen siết quy định: Quấn băng tan hoặc thoa keo lót ren lên chân ren 1/2″ NPT, vặn tay trước sau đó dùng cờ lê siết với lực momen định mức từ 7 đến 14 ft-lbs (9.5 đến 19.0 N·m). Tránh siết quá lực gây biến dạng cửa vào làm hỏng thiết bị.
- Môi trường vận hành: Cần đánh giá kỹ lưỡng các yếu tố môi trường ăn mòn, nhiệt độ xung quanh và nồng độ hóa chất tại khu vực lắp đặt để đảm bảo tuổi thọ vật liệu đồng thau. Tuyệt đối không sơn, phủ hoặc thay đổi kết cấu đầu phun sau khi xuất xưởng.
