Mô tả
Tổng quan

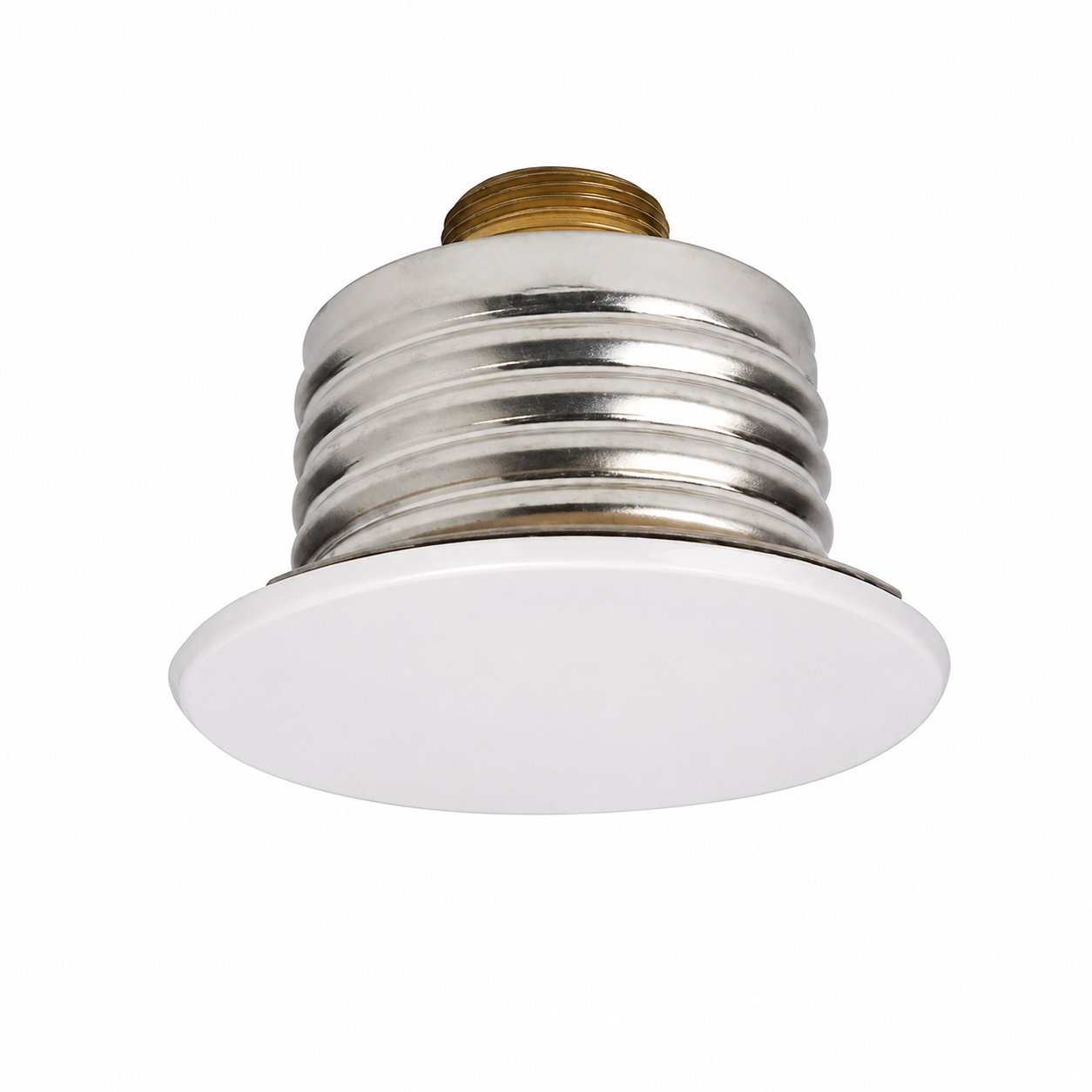

Đầu phun Sprinkler Tyco TY3531 (Concealed Pendent Sprinkler SIN TY3531) là dòng thiết bị chữa cháy tự động hướng xuống che giấu phản ứng nhanh (Quick Response, Standard Coverage) thuộc Series RFII “Royal Flush II” cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Tyco Fire Protection Products (Johnson Controls). Sản phẩm được thiết kế chuyên dụng cho các không gian kiến trúc nhạy cảm yêu cầu tính thẩm mỹ hoàn hảo như sảnh khách sạn cao cấp, tòa nhà văn phòng hạng A, nhà hàng, trung tâm hội nghị và các khu thương mại sang trọng thuộc nhóm rủi ro cháy nhẹ hoặc thông thường (Light or Ordinary Hazard).
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY3531 nhập khẩu chính hãng từ Anh luôn được các kiến trúc sư, kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ thiết kế sang trọng, khả năng giấu trần phẳng mịn và độ tin cậy vận hành tuyệt đối.

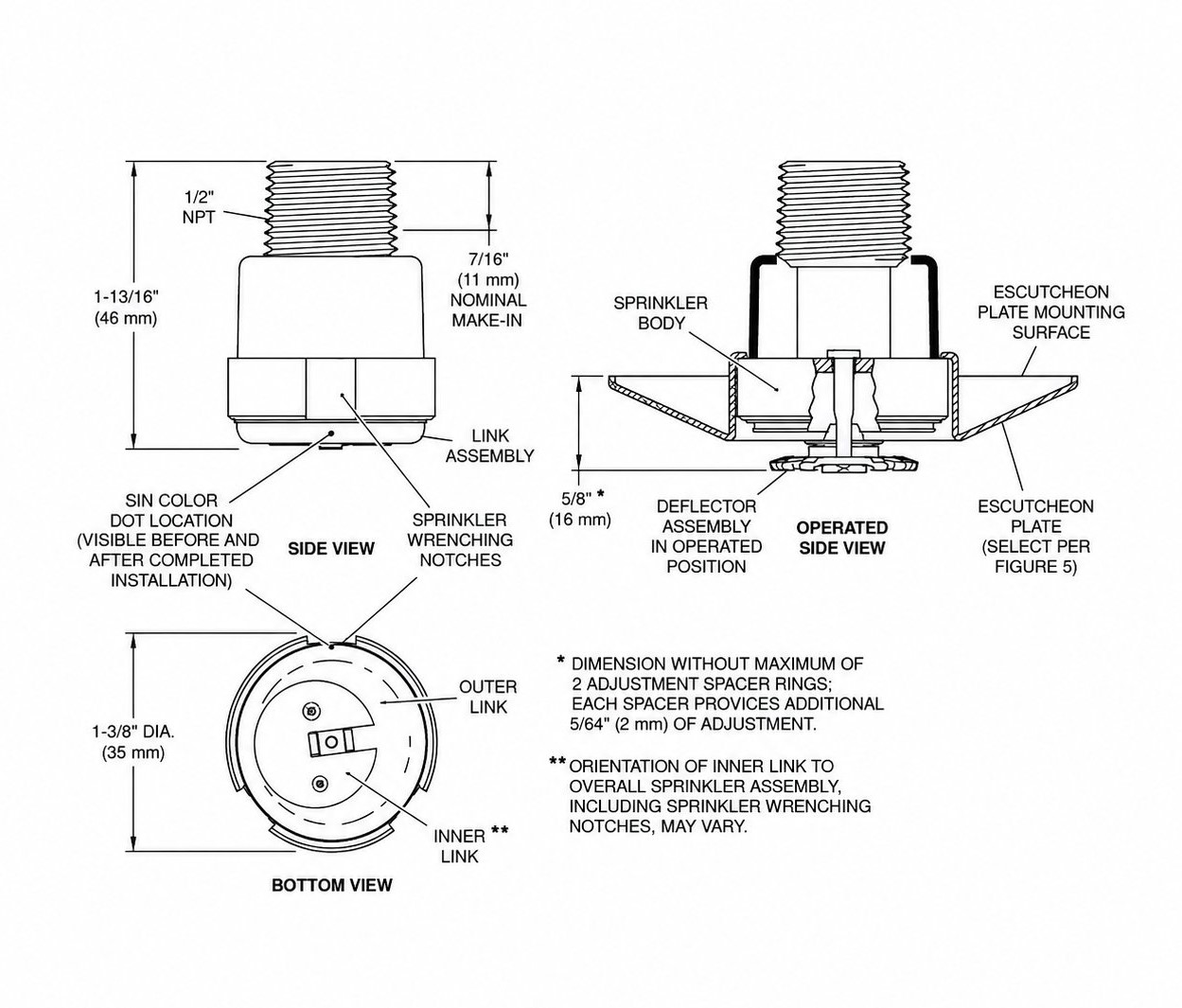

Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3531 sở hữu thiết kế cấu trúc hai phần tách rời độc lập (cụm đầu phun/cốc đỡ và cụm nắp che/vòng giữ), được chế tạo từ các vật liệu hợp kim cao cấp đảm bảo độ bền cơ học vững chắc và chống ăn mòn vượt trội:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng đỏ (Bronze) | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in. NPT với đường ống, chịu được momen xoắn siết gá lắp lớn mà không bị biến dạng. |
| Cốc đỡ (Support Cup) | Thép mạ (Plated Steel) | Thiết kế dập ren cuộn, bao bọc bảo vệ thân đầu phun và kết nối ngàm xoắn với cụm nắp che. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 3 mm) | Cảm biến nhiệt độ môi trường nhạy bén. Dung dịch giãn nở làm vỡ bầu thủy tinh để giải phóng dòng nước cứu hỏa khi đạt ngưỡng nhiệt định mức. |
| Gioăng & Cụm làm kín (Sealing Assembly) | Beryllium Nickel bọc TEFLON | Đóng kín cửa xả nước ở trạng thái chờ trực áp lực. Lớp bọc Teflon chống dính giúp đệm bung nhanh không rò rỉ. |
| Tấm định hướng (Deflector) | Đồng đỏ (Bronze) & Chốt inox | Trượt tự do trên hai chốt dẫn hướng bằng thép không gỉ, tự động rơi xuống vị trí vận hành khi nắp che tách rời để xé nhỏ dòng nước thành màng phun hình nón. |
| Cụm nắp che & Vòng giữ (Cover Plate & Retainer) | Đồng thau (Brass) kết hợp mối hàn nhiệt dễ chảy | Tấm che phẳng mịn ôm sát trần giả, tự động rơi ra khi nhiệt độ hỏa hoạn đạt ngưỡng định mức nắp (59°C hoặc 74°C). |
Cấu trúc tách rời hai phần mang lại lợi thế thi công vượt trội: cho phép gá lắp đầu phun và thử áp lực thủy lực toàn bộ hệ thống đường ống trước khi tiến hành đóng trần thạch cao hay sơn hoàn thiện. Thiết bị cho phép điều chỉnh độ sâu dọc theo chiều đứng lên đến 1/2 inch (12.7 mm), giúp giảm bớt độ chính xác bắt buộc khi cắt chiều dài ống chờ (sprinkler drops). Nắp che phẳng cung cấp đa dạng màu sắc hoàn thiện như Trắng (Pure White, Signal White, Grey White), Mạ Chrome, Đồng chải (Brushed Brass) hoặc sơn màu RAL tùy chỉnh theo không gian nội thất.
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3531 vận hành tự động theo quy trình hai giai đoạn nhiệt độ thông minh:
- Trạng thái chờ trực: Đầu phun nằm giấu hoàn toàn bên trong cốc đỡ trên trần giả. Nắp che phẳng được gắn chặt với vòng giữ bằng các điểm hàn hợp kim nhạy nhiệt, duy trì khe hở gió tiêu chuẩn khoảng 3/32 inch (2.4 mm) so với mặt trần để không khí lưu thông cảm nhận nhiệt.
- Giai đoạn 1 – Tách nắp che giấu: Khi hỏa hoạn bùng phát, nhiệt độ khu vực sát trần tăng đạt ngưỡng nhiệt độ của nắp che (139°F / 59°C đối với nắp dùng cho đầu 68°C). Các điểm hàn nhiệt bị chảy ra, lò xo đẩy làm nắp che rơi xuống, lộ ra cụm đầu phun và cốc đỡ bên trong. Tấm định hướng (deflector) lập tức tự do trượt xuống theo hai chốt dẫn hướng inox vào vị trí sẵn sàng xả nước.
- Giai đoạn 2 – Kích hoạt xả nước dập lửa: Nhiệt độ tiếp tục gia tăng đạt ngưỡng định mức của bầu thủy tinh 3 mm (155°F / 68°C hoặc 200°F / 93°C). Dung dịch hóa chất giãn nở làm vỡ bầu thủy tinh, giải phóng cụm nút đệm Beryllium Nickel bọc Teflon. Áp lực nước đẩy văng các chốt chặn, phun trực diện vào tấm định hướng đã hạ thấp. Tấm định hướng xé nhỏ dòng nước thành màng sương hình nón bao phủ rộng khu vực phía dưới, dập tắt ngọn lửa tức thì.
Ứng dụng
Nhờ thiết kế che giấu hoàn hảo cùng các chứng nhận kiểm định UL/FM khắt khe, đầu phun Sprinkler Tyco TY3531 là giải pháp an toàn PCCC hàng đầu cho các dự án kiến trúc cao cấp:
- Sảnh khách sạn & Khu nghỉ dưỡng: Lắp đặt âm trần phẳng tại sảnh đón khách, hành lang, phòng hội nghị nơi yêu cầu tuyệt đối không để lộ thiết bị PCCC cơ điện.
- Tòa nhà văn phòng hạng A & Ngân hàng: Bảo vệ không gian làm việc hiện đại, đảm bảo tính thẩm mỹ của trần thạch cao hoàn thiện.
- Trung tâm thương mại & Nhà hàng cao cấp: Cung cấp màng nước bao phủ rộng dập lửa nhạy bén nhưng vẫn hài hòa với thiết kế chiếu sáng nội thất.
- Bảo tàng, Nhà thờ & Biệt thự cao cấp: Đáp ứng các tiêu chuẩn thẩm mỹ kiến trúc khắt khe nhất mà vẫn tuân thủ hoàn hảo quy chuẩn PCCC hiện hành.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY3531 sở hữu hiệu suất dập lửa nhạy bén nhờ sự kết hợp giữa cơ chế bầu thủy tinh 3 mm phản ứng nhanh và hệ số lưu lượng K5.6:
- Cảm biến nhiệt phản ứng nhanh: Bầu thủy tinh 3 mm rút ngắn tối đa thời gian phản ứng so với bầu 5 mm tiêu chuẩn, giúp khống chế ngọn lửa ngay từ khi mới chớm bùng phát.
- Xả nước diện rộng & Phân bổ đều: Khi tấm định hướng rơi xuống vị trí vận hành, dòng nước xả với hệ số K5.6 (80.6 LPM/bar½) được xé nhỏ thành màng phun dạng nón đồng đều, làm mát trần và dập tắt đám cháy cục bộ.
- Khả năng chịu áp cao: Đạt áp suất làm việc tối đa lên tới 250 psi (17.3 bar) theo tiêu chuẩn UL/C-UL hoặc 175 psi (12.1 bar) theo tiêu chuẩn FM, LPCB, VdS.
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3531 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất TFP181:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Lắp đặt phần đầu phun: Tháo nắp bảo vệ nhựa disposable nắp tạm. Bôi keo làm kín ren chuyên dụng lên ren ngoài 1/2 in. NPT, dùng tay vặn nhẹ đầu phun vào măng sông đường ống theo hướng xả xuống.
- Siết lực bằng cờ lê chuyên dụng: Chỉ sử dụng cờ lê chuyên dụng RFII Sprinkler Wrench (P/N 56-000-1-075) đưa vào lòng cốc đỡ. Siết lực momen định mức từ 7 lb-ft đến 14 lb-ft (9.5 N-m đến 19.0 N-m). Tuyệt đối không siết quá lực gây biến dạng khung đầu phun.
- Bảo vệ trong lúc làm trần: Gắn lại nắp nhựa bảo vệ bảo vệ đầu phun trong suốt quá trình thợ thi công trần thạch cao, bả matit và sơn hoàn thiện. Nắp nhựa này cũng hỗ trợ đánh dấu tâm lỗ định vị trên tấm thạch cao.
- Hoàn thiện nắp che thẩm mỹ: Sau khi hoàn thiện mặt trần với lỗ khoét đường kính 2-1/2 inch (63.5 mm), tháo bỏ nắp nhựa bảo vệ, kiểm tra tấm định hướng di chuyển lên xuống tự do. Xoáy cụm nắp che/vòng giữ vào cốc đỡ cho đến khi mép nắp che tiếp xúc nhẹ nhàng sát bề mặt trần. Đảm bảo duy trì khoảng hở không khí tiêu chuẩn 3/32 inch (2.4 mm) giữa mép nắp và trần, tuyệt đối không sơn phủ đè lên nắp che sau khi lắp.
