Mô tả
Tổng quan

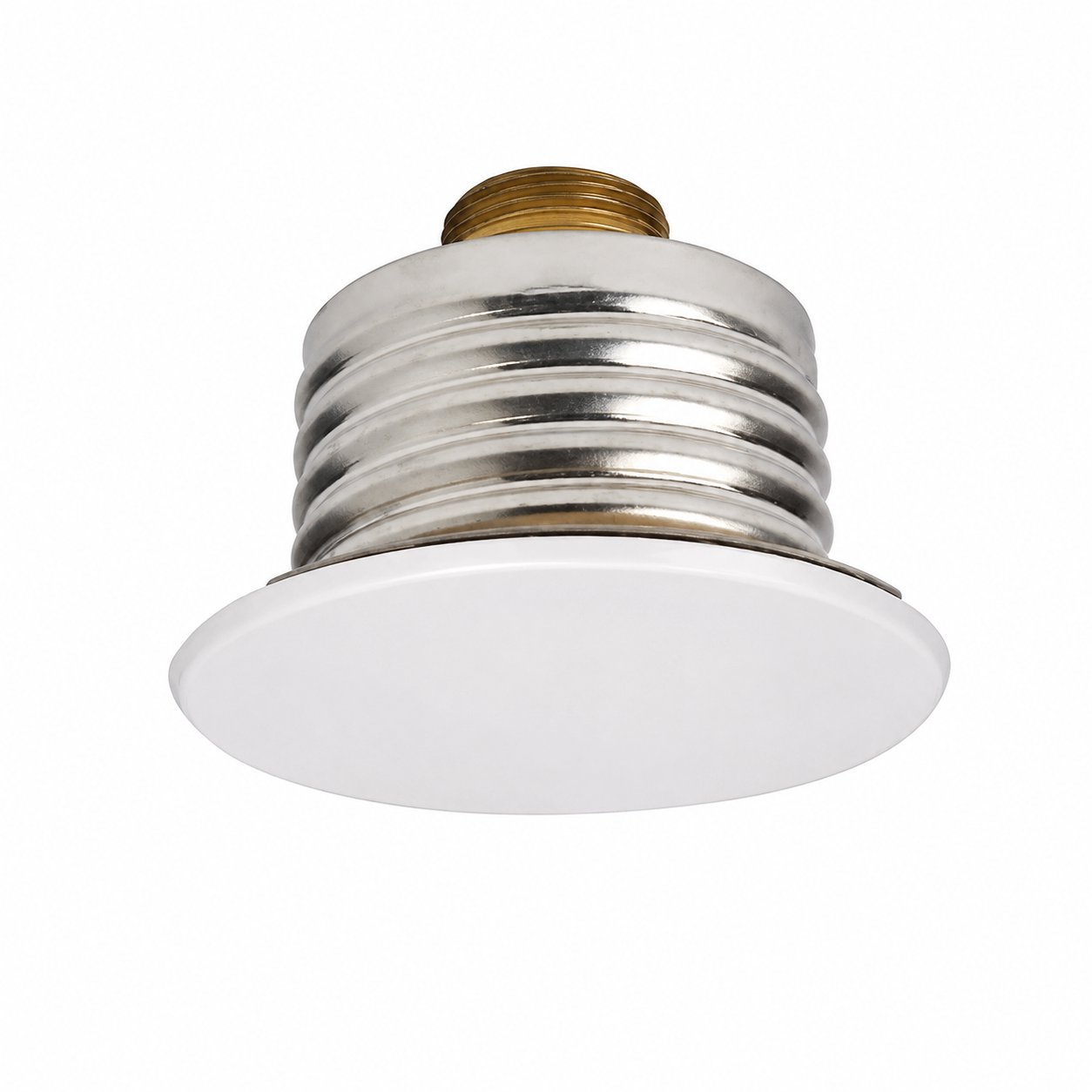

Đầu phun Sprinkler Tyco TY3551 “Royal Flush II” Concealed Pendent (K5.6, Standard Response) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống ẩn cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Tyco Fire Protection Products (Johnson Controls). Thiết bị được thiết kế chuyên dụng cho các không gian kiến trúc nhạy cảm yêu cầu tính thẩm mỹ trần hoàn thiện tối đa như sảnh khách sạn, tòa nhà văn phòng cao cấp, nhà thờ, trung tâm hội nghị và nhà hàng sang trọng.
Đầu phun Tyco TY3551 đáp ứng trọn vẹn các tiêu chuẩn kiểm định chất lượng PCCC khắt khe nhất toàn cầu bao gồm UL Listed, C-UL Listed, Factory Mutual (FM Approved), Loss Prevention Certification Board (LPCB Ref. No. 094a/9), VdS Approved, EAC Approved và phê duyệt của Thành phố New York (NYC MEA 353-01-E). Tại thị trường Việt Nam, thiết bị là sự lựa chọn ưu tiên của các nhà thầu cơ điện M&E cho các công trình cao ốc văn phòng hạng A và dự án thương mại cao cấp.

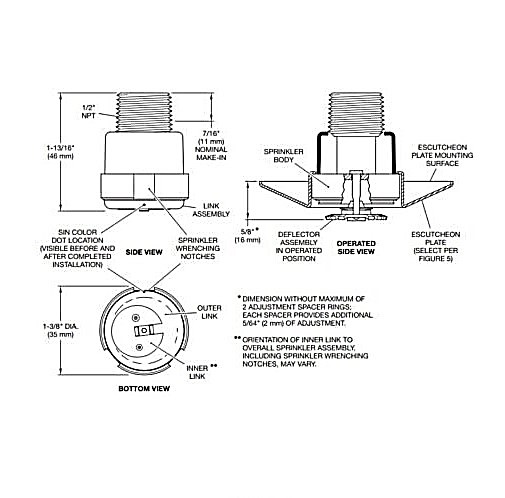

Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3551 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu lực nén áp suất lớn và chống ăn mòn hiệu quả trong suốt vòng đời vận hành:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Frame) | Đồng đỏ / Đồng thau (Bronze) | Chịu lực kết nối chính với đường ống hệ thống qua chân ren 1/2″ NPT, định hình khung cơ học chịu áp suất cao. |
| Cốc đỡ (Support Cup) | Thép mạ (Plated Steel) | Tích hợp ren cuộn, giữ cố định cụm đầu phun và liên kết với nắp che, hỗ trợ điều chỉnh cao độ linh hoạt 1/2 inch (12.7 mm). |
| Chốt dẫn hướng (Guide Pins) | Thép không gỉ (Stainless Steel) | Giữ cố định và dẫn hướng tấm định hướng trượt xuống vị trí hoạt động xả nước khi nắp che rơi ra. |
| Tấm định hướng (Deflector) | Đồng thau / Đồng đỏ (Bronze) | Tự động trượt thấp xuống khi kích hoạt, xé nhỏ dòng nước thành màng phun hình nón phủ rộng dập tắt đám cháy. |
| Bầu thủy tinh nhạy nhiệt (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt phản ứng tiêu chuẩn (Standard Response), vỡ chính xác ở dải nhiệt độ 155°F (68°C) hoặc 200°F (93°C). |
| Vít nén (Compression Screw) | Đồng thau (Brass) | Cố định chắc chắn cụm bầu thủy tinh và gioăng làm kín vào khung với lực nén chuẩn xác từ nhà sản xuất. |
| Nắp đậy van (Cap) | Đồng đỏ hoặc Đồng (Bronze or Copper) | Chịu lực ép trực tiếp từ bầu thủy tinh để chặn cửa xả nước của đầu phun. |
| Cụm làm kín (Sealing Assembly) | Hợp kim Beryllium Nickel bọc TEFLON | Ngăn ngừa rò rỉ nước tuyệt đối dưới áp lực cao, tự động giải phóng khi bầu thủy tinh vỡ. |
| Cụm nắp che & Vòng đệm (Cover Plate / Retainer) | Đồng thau (Brass) & Lò xo Thép không gỉ (Stainless Steel) | Che giấu đầu phun phẳng sát mặt trần, liên kết mối hàn eutectic tự động rơi ra ở 139°F (59°C) hoặc 165°F (74°C). |
Thân thiết bị có thiết kế mỏng gọn nhẹ, đi kèm nắp bảo vệ nhựa chống va đập trong quá trình vận chuyển và hoàn thiện bề mặt trần. Tùy chọn nắp che đa dạng gồm màu Trắng xám (Grey White RAL9002), Trắng tinh (Pure White RAL9010 – dành cho thị trường Đông Bán Cầu), Trắng tín hiệu (Signal White RAL9003), Đen (Jet Black RAL9005), Nâu (Terra Brown RAL8028), Mạ Chrome, Chrome chải, Đồng chải, Đồng bóng hoặc màu sơn tùy chỉnh (Custom RAL).
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3551 vận hành hoàn toàn tự động dựa trên cơ chế cảm biến nhiệt độ hai giai đoạn tuần tự:
- Trạng thái chờ trực: Đầu phun được vặn cố định phía trên trần giả, cốc đỡ giữ nắp che phẳng sát bề mặt trần với khoảng hở không khí kỹ thuật 3/32 in. (2.4 mm). Cụm van bịt Beryllium Nickel bọc Teflon được ép chặt vào cổng xả nhờ lực nén của bầu thủy tinh 5 mm, giữ kín tuyệt đối tuyến ống nước áp lực.
- Giai đoạn 1 – Tách nắp che: Khi xảy ra sự cố cháy, không khí nóng bốc lên tác động vào tấm nắp che. Khi nhiệt độ trần đạt ngưỡng định mức của nắp che (139°F / 59°C đối với đầu phun 68°C hoặc 165°F / 74°C đối với đầu phun 93°C), mối hàn solder tabs bị chảy nóng chảy hoàn toàn. Tấm nắp che cùng lò xo đẩy rơi ra ngoài, giải phóng khoảng không cho tấm định hướng hạ xuống vị trí làm việc.
- Giai đoạn 2 – Phun nước dập cháy: Luồng nhiệt trực tiếp tác động làm dung dịch lỏng trong bầu thủy tinh 5 mm giãn nở mạnh và vỡ vỏ thủy tinh khi đạt ngưỡng nhiệt độ cài đặt (155°F / 68°C hoặc 200°F / 93°C). Van bịt bung ra, áp lực nước đẩy tấm định hướng trượt dọc theo hai chốt dẫn hướng thép không gỉ xuống vị trí xả, phân tán dòng nước thành màng phun hình chiếc ô xòe rộng dập tắt ngọn lửa phía dưới.
Ứng dụng
Nhờ thiết kế ẩn phẳng sang trọng kết hợp hệ số lưu lượng chuẩn K5.6, đầu phun Sprinkler Tyco TY3551 được ứng dụng rộng rãi trong nhiều loại hình công trình:
- Lắp đặt âm trần bảo vệ PCCC tự động cho sảnh đón khách sạn, cao ốc văn phòng hạng A, nhà hàng, ngân hàng, nhà thờ và trung tâm hội nghị cao cấp.
- Trang bị cho các không gian kiến trúc nội thất có trần giả hoàn thiện (thạch cao, trần kim loại, trần gỗ) yêu cầu không lộ thiết bị cơ điện.
- Bảo vệ các khu vực thuộc diện rủi ro cháy nhẹ (Light Hazard) và nguy hiểm thông thường (Ordinary Hazard) theo tiêu chuẩn thiết kế NFPA 13 hoặc CEA 4001.
- Tùy chọn tích hợp thêm vòng đệm làm kín khí và bụi bằng silicone (Air and Dust Seal) cho các phòng sạch, khu vực y tế hoặc công trình nhạy cảm cần ngăn không khí lưu thông qua lỗ cắt trần.
Khả năng tương thích
Đầu phun Sprinkler Tyco TY3551 sở hữu khả năng tích hợp linh hoạt và tính tương thích cao với các hệ thống đường ống PCCC:
- Tương thích đường ống & Áp suất: Tích hợp chân ren chuẩn 1/2″ NPT (hoặc kết nối ISO 7-1 với hậu tố “I”). Khả năng chịu áp suất làm việc tối đa lên tới 250 psi (17.3 bar) theo tiêu chuẩn UL, C-UL, NYC và 175 psi (12.1 bar) theo tiêu chuẩn FM, VdS, LPCB.
- Tương thích độ sâu trần: Thiết kế ren cuộn giữa cốc đỡ và vòng đệm cho phép điều chỉnh độ sâu gá lắp theo chiều dọc linh hoạt lên tới 1/2 in. (12.7 mm), giúp kỹ sư dễ dàng bù trừ sai số khi cắt ống chờ trên công trường.
- Tương thích cờ lê thi công chuyên dụng: Thi công gá lắp bắt buộc sử dụng cờ lê chuyên dụng RFII Sprinkler Wrench (Part Number 56-000-1-075) kết hợp đầu tuýp 1/2″ socket drive để siết lực chính xác qua cốc đỡ.
Hướng dẫn lựa chọn và lắp đặt
Việc lựa chọn, thi công và bảo trì đầu phun Sprinkler Tyco TY3551 cần tuân thủ nghiêm ngặt các hướng dẫn kỹ thuật từ Datasheet TFP181 và tiêu chuẩn NFPA 13 / NFPA 25:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Kiểm tra thiết bị trước khi lắp: Giữ đầu phun theo phương nằm ngang và quan sát bọt khí bên trong bầu thủy tinh (đường kính chuẩn khoảng 1/16 in. / 1.6 mm cho loại 68°C và 3/32 in. / 2.4 mm cho loại 93°C). Tuyệt đối không lắp đặt nếu phát hiện bầu thủy tinh bị nứt vỡ hoặc chảy mất dung dịch.
- Thao tác vặn ren & Lực siết: Phủ keo lót ren hoặc quấn băng tan chuyên dụng lên ren ngoài 1/2″ NPT, vặn chặt đầu phun vào măng sông theo hướng thẳng đứng vuông góc với trần. Dùng cờ lê chuyên dụng RFII Sprinkler Wrench (P/N 56-000-1-075) siết lực momen từ 7 đến 14 ft-lbs (9.5 đến 19.0 N·m). Tuyệt đối không siết quá lực gây biến dạng chân ren dẫn đến rò rỉ nước.
- Bảo vệ thiết bị khi thi công trần: Gắn nắp nhựa bảo vệ (disposable protective cap) vào cốc đỡ sau khi siết ren. Đầu nhọn của nắp nhựa có thể ấn nhẹ lên tấm thạch cao để đánh dấu tâm lỗ cắt tròn đường kính 2-1/2 in. (63.5 mm). Tuyệt đối không đưa hệ thống vào vận hành khi chưa tháo nắp bảo vệ nhựa.
- Lắp đặt cụm nắp che thẩm mỹ: Sau khi hoàn thiện trần, tháo bỏ nắp nhựa bảo vệ, kiểm tra độ di chuyển linh hoạt lên xuống của tấm định hướng. Xoắn cụm nắp che/vòng đệm vào cốc đỡ theo chiều kim đồng hồ cho đến khi viền nắp tiếp xúc nhẹ sát bề mặt trần. Đảm bảo khe hở không khí 3/32 in. (2.4 mm) giữa viền nắp và trần không bị sơn bám kín để thiết bị vận hành chính xác khi có hỏa hoạn.
