Tổng quan

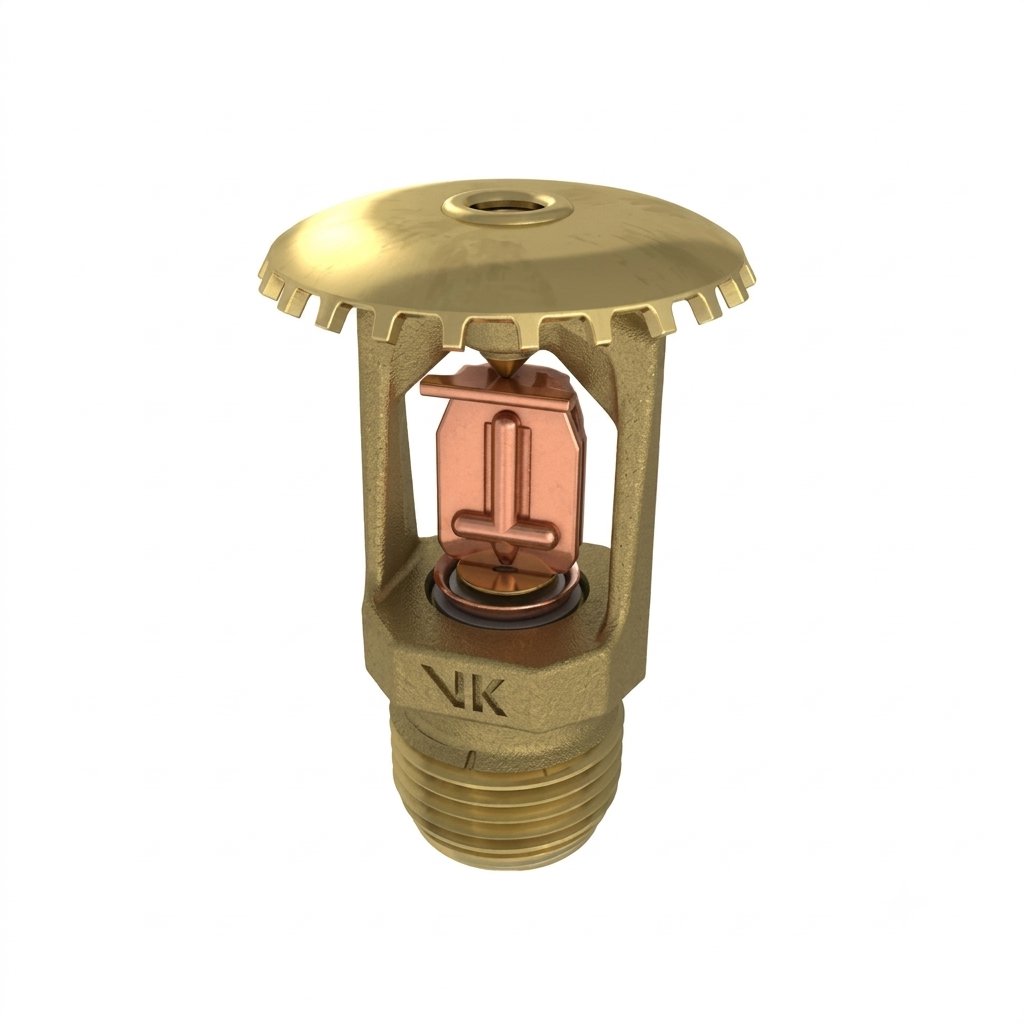

Đầu phun Sprinkler Viking VK108 (Standard Response Fusible Link Upright Sprinkler VK108 K5.6) là dòng thiết bị chữa cháy tự động hướng lên (Upright) phản ứng tiêu chuẩn thuộc Series Micromatic cao cấp, được nghiên cứu và chế tạo trực tiếp bởi tập đoàn Viking (Đức/Mỹ). Thiết bị sử dụng cơ cấu nhạy nhiệt bằng liên kết hàn nhiệt dung chì (Fusible Link Assembly) chắc chắn, phân phối đều dòng nước dạng tia xòe hình nón hướng lên trên nhằm kiểm soát và dập tắt hiệu quả các đám cháy ngay từ giai đoạn khởi phát. Sản phẩm đặc biệt phù hợp cho các khu vực nhà xưởng công nghiệp, kho bãi logistics, trần kỹ thuật và tuyến đường ống đi nổi lộ thiên đòi hỏi độ bền cơ học cao trước môi trường có độ rung lắc lớn.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK108 nhập khẩu chính hãng từ Đức luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ chất lượng rèn kim loại cao cấp, cơ cấu cầu chì nhiệt chống rung nứt và độ tin cậy vận hành lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK108 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực hệ thống và môi trường vận hành khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm BSPT), bảo vệ cơ cấu cầu chì và chịu momen xoắn vặn siết gá lắp. |
| Tấm định hướng (Deflector) | Đồng thau UNS-C23000 hoặc Đồng đỏ UNS-C51000 | Gắn cố định phía trên khung, xé nhỏ dòng nước áp lực thành màng phun hình nón xòe rộng bao phủ không gian bên dưới. |
| Cụm cầu chì nhiệt (Fusible Link Assembly) | Hợp kim Đồng thau UNS-C40500 & UNS-C51000 | Cơ cấu hàn chì nhạy nhiệt chịu lực kéo nén, tự động nóng chảy và tách rời khi đạt ngưỡng nhiệt kích hoạt định mức. |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực. |
| Đầu bịt & Đế tựa (Pip Cap & Seat) | Đồng UNS-C36000 & Đồng UNS-C11000 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ cụm cầu chì liên kết. |
| Vít điều chỉnh (Screw) | Đồng thau UNS-C36000 | Tạo lực ép nén chuẩn xác cho cụm cơ cấu kích hoạt trong quá trình định chuẩn tại nhà máy. |
Thân thiết bị và chân ren được gia công tiêu chuẩn, tích hợp các tùy chọn lớp phủ bề mặt chống ăn mòn chuyên dụng như Polyester (Trắng/Đen), Phủ sáp (Wax-Coated) hoặc Electroless Nickel PTFE (ENT) cho môi trường hóa chất, hơi muối. Đầu phun cũng có thể đặt hàng dạng hở (open sprinkler) cho các hệ thống xả tràn Deluge.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK108 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của liên kết hàn nhiệt dung chì:
- Trạng thái chờ trực: Cụm liên kết cầu chì nhạy nhiệt giữ ép chặt cụm đệm làm kín Nickel bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren 1/2 in NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của cầu chì (165°F/74°C, 220°F/104°C hoặc 286°F/141°C). Mối hàn chì eutectic nóng chảy, làm tháo rời cơ cấu đòn bẩy cầu chì.
- Xả nước dập đám cháy: Cầu chì tách rời giải phóng nút bịt và lò xo làm kín. Áp lực nước trong đường ống đẩy bung nút bịt, xả trực diện dòng nước lên tấm định hướng phía trên. Tấm định hướng xé nhỏ dòng chảy thành màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ thiết kế hướng lên bền bỉ, sử dụng cầu chì chịu lực cơ học tốt cùng chứng nhận cULus/FM uy tín, đầu phun Sprinkler Viking VK108 là lựa chọn dập lửa hàng đầu cho nhiều loại hình công trình:
- Nhà xưởng công nghiệp & Nhà kho: Lắp đặt cho các hệ thống đường ống treo nổi dưới mái tôn, xưởng cơ khí, kho bãi logistics có độ rung lắc cao.
- Khu vực trần kỹ thuật & Tầng hầm: Bảo vệ các khoảng không không làm trần giả, nơi đường ống PCCC đi lộ thiên sát dầm bê tông hoặc xà gồ thép.
- Khu vực rủi ro cháy đa dạng: Trang bị cho các khu vực rủi ro cháy từ nhẹ (Light Hazard), thông thường (Ordinary Hazard) đến nguy hiểm cao (Extra Hazard / Non-Storage).
- Môi trường hóa chất & Hệ thống xả tràn: Sử dụng phiên bản phủ ENT/Polyester/Wax chống ăn mòn hoặc đặt hàng dạng đầu phun hở cho hệ thống tràn ngập Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK108 cung cấp hiệu suất dập lửa mạnh mẽ nhờ sự kết hợp giữa hệ số K5.6 và cấu trúc tấm định hướng phân bố nước chuẩn xác:
- Lưu lượng dập lửa tiêu chuẩn: Hệ số K5.6 (80.6 LPM/bar½) cung cấp mật độ phun nước chữa cháy tối ưu, khống chế và làm mát đám cháy tức thì.
- Phân bổ màng nước đồng đều: Tấm định hướng thiết kế hình học chính xác xé nhỏ dòng nước xả thành màng sương hình nón phủ kín diện tích bảo vệ phía dưới.
- Khả năng chịu áp lực cao: Chịu áp suất làm việc tối đa lên tới 175 psi (12 bar) và áp suất thử thủy lực tại xưởng đạt 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK108 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, FM Global và chỉ dẫn từ datasheet của hãng:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK108 bắt buộc phải được lắp đặt theo hướng lên (Upright) vuông góc với đường ống cấp nước. Khoảng cách tối thiểu giữa các đầu phun là 6 ft (1.8 m) và khoảng cách tối thiểu đến tường là 4 in (102 mm).
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài 1/2 in NPT, dùng tay vặn nhẹ đầu phun vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê Standard Wrench (P/N 21475M/B) hoặc cờ lê cho đầu phủ sáp (P/N 10896W/B). Siết lực momen định mức cho ren 1/2 in NPT không quá 14 ft-lbs (19.0 N-m). Tuyệt đối không kẹp cờ lê vào cụm cầu chì hoặc tấm định hướng.
- Bảo vệ thiết bị: Lắp đặt sau khi tuyến đường ống đã cố định tại trần để tránh va đập cơ học gây nứt gãy cơ học cầu chì nhiệt.
